什么是故障树分析法故障树分析(FTA)技术是美国贝尔电报公司的电话实验室于1962年开发的，它采用逻辑的方法，形象地进行危险的分析工作，特点是直观、明了，思路清晰，逻辑性强，可以做定性分析，也可以做定量分析。
体现了以系统工程方法研究安全问题的系统性、准确性和预测性，它是安全系统工程的主要分析方法之一。
一般来讲，安全系统工程的发展也是以故障树分析为主要标志的。
1974年美国原子能委员会发表了关于核电站危险性评价报告，即“拉姆森报告”，大量、有效地应用了FTA，从而迅速推动了它的发展。
什么是故障树图(FTD)故障树图 ( 或者负分析树)是一种逻辑因果关系图，它根据元部件状态(基本事件)来显示系统的状态(顶事件)。
就像可靠性框图(RBDs)，故障树图也是一种图形化设计方法，并且作为可靠性框图的一种可替代的方法。
一个故障树图是从上到下逐级建树并且根据事件而联系，它用图形化"模型"路径的方法，使一个系统能导致一个可预知的，不可预知的故障事件（失效），路径的交叉处的事件和状态，用标准的逻辑符号(与，或等等)表示。
在故障树图中最基础的构造单元为门和事件，这些事件与在可靠性框图中有相同的意义并且门是条件。
故障树和可靠性框图(RBD)FTD和RBD最基本的区别在于RBD工作在"成功的空间"，从而系统看上去是成功的集合，然而，故障树图工作在"故障空间"并且系统看起来是故障的集合。
传统上，故障树已经习惯使用固定概率(也就是，组成树的每一个事件都有一个发生的固定概率)然而可靠性框图对于成功(可靠度公式)来说可以包括以时间而变化的分布，并且其他特点。
故障树分析中常用符号故障树分析中常用符号见下表:故障树分析法的数学基础1.数学基础(1)基本概念集:从最普遍的意义上说，集就是具有某种共同可识别特点的项(事件)的集合。
这些共同特点使之能够区别于他类事物。
并集:把集合A的元素和集合B的元素合并在一起，这些元素的全体构成的集合叫做A与B的并集，记为A∪B或A+B。
什么是故障树分析法故障树分析（FTA）技术是美国贝尔电报公司的电话实验室于1962年开发的，它采用逻辑的方法，形象地进行危险的分析工作，特点是直观、明了，思路清晰，逻辑性强，可以定性分析，也可以做定量分析。
体现了以系统工程方法研究安全问题的系统性、准确性和预测性，它是安全系统工程的主要分析方法之一。
一般来讲，安全系统工程的发展也是以故障树分析为主要标志的。
1974年美国原子能委员会发表了关于核电站危险性评价报告，即“拉姆森报告”，大量、有效地应用YFTA，从而迅速推动了它的发展。
什么是故障树图（FTD）故障树图（或者负分析树）是一种逻辑因果关系图，它根据元部件状态（基本事件）来显示系统的状态（顶事件）。
就像可靠性框图（RBDs），故障树图也是一种图形化设计方法，并且作为可靠性框图的一种可替代的方法。
一个故障树图是从上到下逐级建树并且根据事件而联系，它用图形化"模型"路径的方法，使一个系统能导致一个可预知的，不可预知的故障事件（失效），路径的交叉处的事件和状态，用标准的逻辑符号（与，或等等）表示。
在故障树图中最基础的构造单元为门和事件，这些事件与在可靠性框图中有相同的意义并且门是条件。
故障树和可靠性框图（RBD）FTD和RBD最基本的区别在于RBD工作在"成功的空间"，从而系统看上去是成功的集合，然而，故障树图工作在"故障空间"并且系统看起来是故障的集合。
传统上，故障树已经习惯使用固定概率（也就是，组成树的每一个事件都有一个发生的固定概率）然而可靠性框图对于成功（可靠度公式）来说可以包括以时间而变化的分布，并且其他特点。
故障树分析中常用符号故障树分析中常用符号见下表:技降树分析中常用符号售件符号）符号名称定义©:与门患示仅当所膏锦人李祥发生M ，黯出事伴才发生Mh或门表示至少一4幅欢事伴发生时，鼎W 事件就发生6非门表示输出多作足鞠人事件的酎立第祚「门表洪门表示忸当n 个铺人事件中有k 梯k 并磅上的L 事作淀叟时，辅四事俸才爱生«fthA_推序与n 表示仅当输小孝怦按规定的顺序发生忖，标 出事祚才发生L PC ・…L ）巡 TT 耳门舜用:集或门表示仅当单个辅人李件发生忖，翱出事件才会______ （二pO —）T 燃r 】学门表示仅当条件送生忖输为事件的发生方导敢谢 出事件的发生AA相同隹椁拜号同缝塔明F 浦的惶或，除向用轼引字母人于《 V代玲相同仲浦声号iTtiv*r、^加7革……X”吆■相似隹喀符号用用指明用似于眼的位部 转向和彼此\/ X M . ■» KX字田代号用冏，事作的标垮不团4GM 用制果蛙蚪就故障树分析法的数学基础1.数学基础（1）基本概念 集:从最普遍的意义上说，集就是具有某种共同可识别特点的项（事件）的集合。
故障树分析法故障树分析法是一种常用的系统分析工具，用于分析和解决系统故障问题。
它是基于树状结构的逻辑推理方法，通过将系统故障现象从根本原因向下逐步细分，最终找出故障产生的根源，从而提供有效的解决方案。
故障树分析法由冯·邓明、吕培堂等人提出，旨在解决复杂的系统故障问题。
它借鉴了概率论、逻辑学和数学统计学等学科的理论和方法，通过建立故障树模型，分析系统故障的发生概率和故障根本原因，以便进行故障预防和改进工作。
故障树分析法的基本思想是通过对系统故障事件的分析，找出导致故障的基本事件和事件之间的逻辑关系，进而构建起一个全面而准确的故障树模型。
在故障树中，根事件表示系统的故障事件，中间事件表示造成故障事件的基本事件，而最底层的事件则是导致基本事件发生的可能性事件。
在进行故障树分析时，首先需要明确系统故障的范围和目标，然后收集相关的故障数据和现象，建立故障树模型，并进行逻辑推导和计算分析。
通过对故障树模型的分析，可以找出导致故障的主要因素和关键环节，进而制定相应的故障排除和改进措施，以提高系统的稳定性和可靠性。
在实际应用中，故障树分析法通常与其他分析方法相结合，如故障模式和影响分析法、追溯分析法等。
通过多种方法的综合应用，可以更全面地了解系统故障的性质和根本原因，并提出科学合理的解决方案。
总之，故障树分析法是一种有效的系统分析工具，可以帮助我们找出故障的根源并提供解决方案。
在实际应用中，我们需要熟练掌握故障树分析的基本原理和方法，结合实际情况进行具体分析。
通过不断改进和完善故障树模型，提高系统的可靠性和稳定性，从而确保系统正常运行。
故障树分析法作为一种重要的系统工具，将在各行各业发挥重要作用。
故障树分析法（FTA）故障树分析法(Fault Tree Analysis，简称FTA)，就是在系统（过程）设计过程中，通过对可能造成系统故障的各种因素(包括硬件、软件、环境、人为因素等)进行分析，画出逻辑框图(即故障树)，从而确定系统故障原因的各种可能组合及其发生概率，以计算系统故障概率，采取相应的纠正措施，提高系统可靠性的一种设计分析方法。
故障树分析主要应用于1.搞清楚初期事件到事故的过程，系统地图示出种种故障与系统成功、失败的关系。
2.提供定义故障树顶未卜事件的手段。
3.可用于事故（设备维修）分析。
故障树分析的基本程序1.熟悉系统：要详细了解系统状态及各种参数，绘出工艺流程图或布置图。
2.调查事故：收集事故案例，进行事故统计，设想给定系统可能发生的事故。
3.确定顶上事件：要分析的对象即为顶上事件。
对所调查的事故进行全面分析，从中找出后果严重且较易发生的事故作为顶上事件。
4.确定目标值：根据经验教训和事故案例，经统计分析后，求解事故发生的概率(频率)，以此作为要控制的事故目标值。
5.调查原因事件：调查与事故有关的所有原因事件和各种因素。
6.画出故障树：从顶上事件起，逐级找出直接原因的事件，直至所要分析的深度，按其逻辑关系，画出故障树。
7.分析：按故障树结构进行简化，确定各基本事件的结构重要度。
8.事故发生概率：确定所有事故发生概率，标在故障树上，并进而求出顶上事件(事故)的发生概率。
9.比较：比较分可维修系统和不可维修系统进行讨论，前者要进行对比，后者求出顶上事件发生概率即可。
10.分析：原则上是上述10个步骤，在分析时可视具体问题灵活掌握，如果故障树规模很大，可借助计算机进行。
目前我国故障树分析一般都考虑到第7步进行定性分析为止，也能取得较好效果附：故障树分析程序（国家标准）GB7829—87国家标准局1987—06—03批准 1988—01—01实施1 总则1．1 目的故障树分析是系统可靠性和安全性分析的工具之一。
故障树分析方法（FTA）
1.确定系统：首先，确定要进行故障树分析的系统。
这可以是任何类
型的系统，如电力系统、交通系统或工业生产系统。
2.定义故障：确定可能导致系统故障的故障模式。
这些故障可以是硬
件故障、软件故障或运营失误等。
3.构建故障树：根据系统中不同组件之间的逻辑关系，构建故障树。
故障树是一个逆推的树形图，从故障事件开始，逐步追溯到其潜在原因。
4.分析故障树：通过计算不同故障模式的概率，评估系统的可用性。
这可以通过使用概率论的方法，如布尔代数、事件树分析或蒙特卡洛模拟等。
5.识别关键故障：确定导致系统故障的关键故障模式。
这些故障模式
可能会导致系统的重大损失或影响其正常运行。
6.提出解决方案：基于故障树分析的结果，提出改进系统可靠性的解
决方案。
这可以包括改变系统设计、增加备件或实施更严格的维护程序等。
然而，故障树分析方法也有一些限制。
首先，它需要大量的数据和专
业知识来构建和分析故障树。
其次，故障树只能分析已知的故障模式，而
无法处理未知的故障。
总之，故障树分析方法是一种强大的工具，可以帮助评估和分析系统
可靠性。
它可以用于预测潜在的故障模式，并提供改进系统可靠性的解决
方案。
尽管存在一些限制，但故障树分析方法仍然是一种广泛应用于工程
和管理领域的方法。

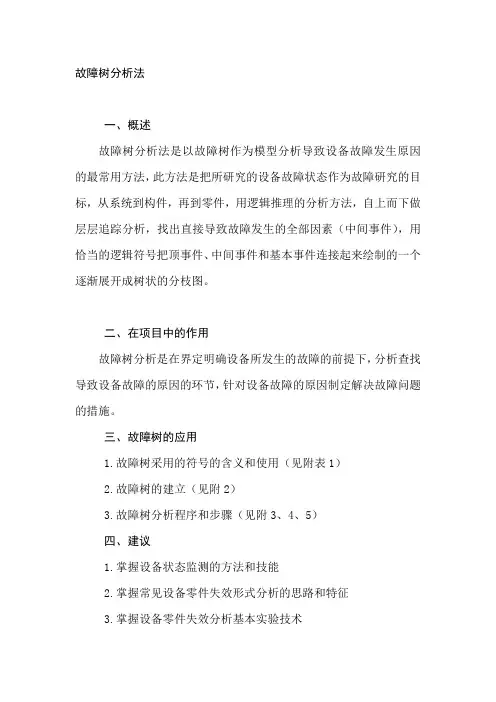

故障树分析法
一、概述
故障树分析法是以故障树作为模型分析导致设备故障发生原因的最常用方法，此方法是把所研究的设备故障状态作为故障研究的目标，从系统到构件，再到零件，用逻辑推理的分析方法，自上而下做层层追踪分析，找出直接导致故障发生的全部因素（中间事件），用恰当的逻辑符号把顶事件、中间事件和基本事件连接起来绘制的一个逐渐展开成树状的分枝图。
二、在项目中的作用
故障树分析是在界定明确设备所发生的故障的前提下，分析查找导致设备故障的原因的环节，针对设备故障的原因制定解决故障问题的措施。
三、故障树的应用
1.故障树采用的符号的含义和使用（见附表1）
2.故障树的建立（见附2）
3.故障树分析程序和步骤（见附3、4、5）
四、建议
1.掌握设备状态监测的方法和技能
2.掌握常见设备零件失效形式分析的思路和特征
3.掌握设备零件失效分析基本实验技术
附件
1.故障树采用的符号的含义
FTA常采用的符号和和含义
2.故障树的建立
3.故障树分析的程序（1）分析程序表
(2)分析程序框图
4.故障树分析案例。
故障树分析法故障树分析法(Fault Tree Analysis，FTA)是一种系统化、定量化的故障分析方法。
它通过建立故障状态与故障原因之间的逻辑关系，利用布尔代数和逻辑门运算进行故障分析，从而揭示了系统各个组成部分之间故障传递的路径和影响。
故障树的构建过程从顶事件开始，通过逆向思维，将系统故障逐级分解，直至到达最基本的失效单元。
整个过程一般分为以下几个步骤：1.确定顶事件：顶事件是需要进行故障树分析的故障状态。
例如，如果我们要分析一架飞机的失事原因，那么顶事件可以是飞机失事。
2.构建故障树结构：从顶事件逆向推导，将故障状态与故障原因之间的逻辑关系用逻辑门表示。
逻辑门之间的逻辑关系可以通过布尔代数运算进行表示。
3.确定事件概率：对于每个故障事件，需要确定其发生的概率。
通常可以通过历史数据、专家判断或模拟计算等方法得到。
4.进行故障分析：通过逻辑门运算，计算每个事件的发生概率和系统的失效概率。
如果系统的失效概率低于预定的可靠性要求，那么可以认为系统是可靠的；否则，需要进一步分析并采取相应的措施来提高系统的可靠性。
故障树分析法的优势在于能够Quantitatively evaluate the reliability of the system和Identify the key factors affecting system reliability。
它能够帮助人们深入了解系统的故障传递路径和影响，并定量评估系统的可靠性。
此外，故障树分析法还能够帮助人们确定系统的关键部件和薄弱环节，从而指导系统的设计、维护和改进。
但是，故障树分析法也存在一些不足之处。
首先，故障树分析法需要大量的数据支持，包括故障发生概率、故障传递概率等。
如果缺乏准确可靠的数据，将会影响故障树分析的可信度。
其次，故障树分析法过于理论化，对专业知识和技术要求较高，需要相关领域的专家进行指导和解释。
此外，故障树分析法也比较复杂，需要花费较多的时间和精力来完成。

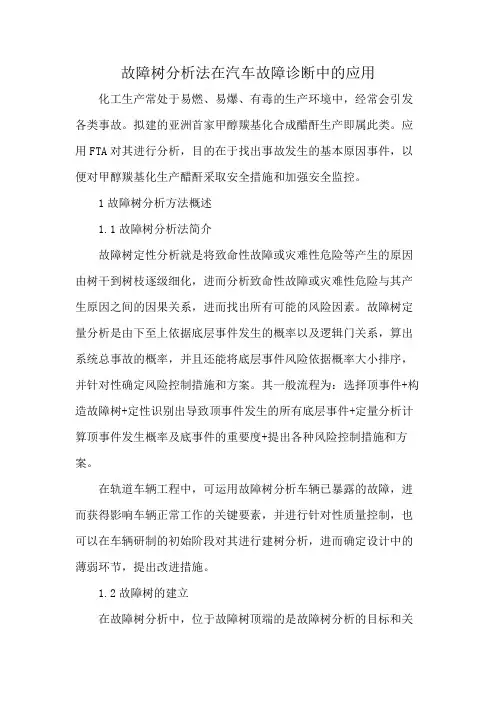

故障树分析法在汽车故障诊断中的应用化工生产常处于易燃、易爆、有毒的生产环境中，经常会引发各类事故。
拟建的亚洲首家甲醇羰基化合成醋酐生产即属此类。
应用FTA对其进行分析，目的在于找出事故发生的基本原因事件，以便对甲醇羰基化生产醋酐采取安全措施和加强安全监控。
1故障树分析方法概述1.1故障树分析法简介故障树定性分析就是将致命性故障或灾难性危险等产生的原因由树干到树枝逐级细化，进而分析致命性故障或灾难性危险与其产生原因之间的因果关系，进而找出所有可能的风险因素。
故障树定量分析是由下至上依据底层事件发生的概率以及逻辑门关系，算出系统总事故的概率，并且还能将底层事件风险依据概率大小排序，并针对性确定风险控制措施和方案。
其一般流程为：选择顶事件+构造故障树+定性识别出导致顶事件发生的所有底层事件+定量分析计算顶事件发生概率及底事件的重要度+提出各种风险控制措施和方案。
在轨道车辆工程中，可运用故障树分析车辆已暴露的故障，进而获得影响车辆正常工作的关键要素，并进行针对性质量控制，也可以在车辆研制的初始阶段对其进行建树分析，进而确定设计中的薄弱环节，提出改进措施。
1.2故障树的建立在故障树分析中，位于故障树顶端的是故障树分析的目标和关心的结果事件，定义为“顶事件”，将所分析系统的各种故障和失效、不正常情况等定义为“故障事件”，用“成功事件”定义所分析系统各种正常状态和完好情况。
将位于顶事件与底事件之间的中问结果事件定义为中间事件。
常用的符号包括事件符号、逻辑门符号和转移符号等。
在建立故障树前，首先要对系统进行全面深入的了解。
系统的设计、制造、安装调整、使用运行、维修保养等方面的技术文件和数据资料等都要被分析和研究。
除了要考虑系统本身的因素外，还要考虑人为因素及环境因素的影响。
对系统及单元的功能和失效以及人为因素及环境因素，应给予明确的定义。
在故障树分析中，将由单元本身引起的事件称为“一次事件”，将由人的因素或环境条件引起的事件称为“二次事件”。
