裂解气压缩机解体方案(终)

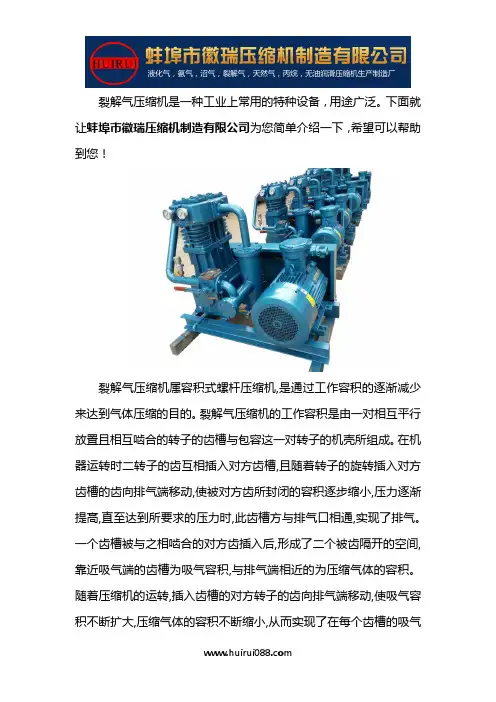

裂解气压缩机是一种工业上常用的特种设备，用途广泛。

下面就让蚌埠市徽瑞压缩机制造有限公司为您简单介绍一下，希望可以帮助到您！裂解气压缩机属容积式螺杆压缩机,是通过工作容积的逐渐减少来达到气体压缩的目的。

裂解气压缩机的工作容积是由一对相互平行放置且相互啮合的转子的齿槽与包容这一对转子的机壳所组成。

在机器运转时二转子的齿互相插入对方齿槽,且随着转子的旋转插入对方齿槽的齿向排气端移动,使被对方齿所封闭的容积逐步缩小,压力逐渐提高,直至达到所要求的压力时,此齿槽方与排气口相通,实现了排气。

一个齿槽被与之相啮合的对方齿插入后,形成了二个被齿隔开的空间,靠近吸气端的齿槽为吸气容积,与排气端相近的为压缩气体的容积。

随着压缩机的运转,插入齿槽的对方转子的齿向排气端移动,使吸气容积不断扩大,压缩气体的容积不断缩小,从而实现了在每个齿槽的吸气压缩过程,当压缩气体在齿槽中气体压力达到所要求的排气压力时,这齿槽正好与排气孔口相通,开始了排气过程。

被对方转子的齿将齿槽分成的吸气容积和压缩容积的变化是周而复始的,就这样使压缩机能连续的吸气、压缩和排气。

蚌埠市徽瑞压缩机制造有限公司是蚌埠压缩机总厂改制后组建的液化气、天然气和氮气压缩机专业制造厂家，新组建的徽瑞以优化的管理、优先的人才和优越的设备跻身于同行之列。

本厂具有雄厚的产品开发能力及生产能力，能根据用户需要独立设计、试制、生产各类压缩机及成套设备。

用高素质的人才制造高品质的产品，是蚌埠市徽瑞压缩机制造有限公司的治厂根本。

本厂生产的压缩机在化工、医药、燃气等行业使用极为广泛，产品质量和科技含量能保证其产品各类指标都达到了国内同类产品之先进水平。

徽瑞不断求新求变，改进和提高压缩机的性能、功能和智能，为客户奉献出质量过硬的产品而不懈努力。

为用户提供完善的售前、售中、售后服务，尽可能的使用户满意。

竭诚欢迎客户前来我厂参观、考察、指导，互利互惠，齐肩双赢，共创美好未来。

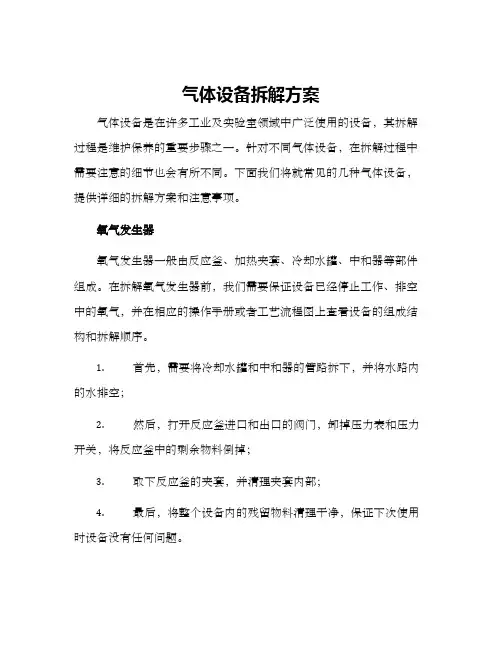

气体设备拆解方案气体设备是在许多工业及实验室领域中广泛使用的设备，其拆解过程是维护保养的重要步骤之一。

针对不同气体设备，在拆解过程中需要注意的细节也会有所不同。

下面我们将就常见的几种气体设备，提供详细的拆解方案和注意事项。

氧气发生器氧气发生器一般由反应釜、加热夹套、冷却水罐、中和器等部件组成。

在拆解氧气发生器前，我们需要保证设备已经停止工作、排空中的氧气，并在相应的操作手册或者工艺流程图上查看设备的组成结构和拆解顺序。

1.首先，需要将冷却水罐和中和器的管路拆下，并将水路内的水排空；2.然后，打开反应釜进口和出口的阀门，卸掉压力表和压力开关，将反应釜中的剩余物料倒掉；3.取下反应釜的夹套，并清理夹套内部；4.最后，将整个设备内的残留物料清理干净，保证下次使用时设备没有任何问题。

在拆解过程中，需要注意自身安全，防止对周围环境产生不良影响。

高压气瓶高压气瓶在工业、医疗等多个领域起到重要作用，但在使用前后，对其进行拆解、清洁和维护是非常必要的。

1.停止使用高压气瓶后，需将其放至通风良好、温度适宜的安全场所，保管好钥匙以防他人随意取用；2.吊车或其他固定设备将气瓶吊起，用压力表检测里面的气压是否完全排空；3.拿着扳手打开高压气瓶的瓶塞，将用过的气体扫出干净；4.将瓶塞的金属箔片拆下，将其清洁干净，最好用酒精擦拭；5.将瓶塞放在装卡器内，并旋转闭合活塞，加压后将瓶塞复位。

拆解高压气瓶时，需要保持周围通风，注意自身安全。

气体净化器气体净化器一般由进气阀、出气阀、热释电管、紫外线杀菌系统等组成，是实验室和工业控制实验室空气质量的重要保障。

1.关闭气源管道，待净化器内气体完全消散之后，彻底排空气体净化器内的气体；2.拆卸净化器进气孔盖、紫外线杀菌装置套筒，并取出各种过滤材料；3.用火柴头或者棉花球清洁热释电管，将紫外线杀菌装置套筒陶瓷插板的表面清理干净；4.按照原有的顺序，在筒口制作好各种过滤材料，以便下次使用。

裂解气分离设计1 引言1.1裂解气制取乙烯的意义乙烯是基本有机化学工业最重要的产品,它的发展带动着其他基本有机化工产品生产的发展,因此乙烯的产量往往标志着一个国家基本有机化学工业发展的水平。

乙烯生产的发展,使其他基本有机化工产品的生产也有了很大的增长。

并在开发新工艺,新技术,简化生产方法,降低原料单耗,开辟新的原料路线,提供新产品,防治环境污染等方面取得了较大的进展。

轻油裂解制乙烯技术研究始于20世纪30年代,经过60多年的发展,裂解技术日臻成熟,目前世界乙烯产量的98%以上。

与之相应的深分离方法也最为成熟,目前占据世界乙烯市场分离技术主要分为三大类,分别为顺序分离技术、前脱丙烷前加氢技术和前脱乙烷前加氢技术。

烃类经过裂解制得了裂解气,裂解气的组成是很复杂的,其中既有有用的组分,也含有一些有害的杂质。

裂解气的分离的任务就是除去裂解气中有害杂质,分离出单一烯烃产品或烃的馏分,为基本有机化学工业和高分子化学工业等提供原料。

为了得到高纯度的产品,必须对裂解气进行分离裂解技术在继续开发中,主要以下列问题为目标:1扩大重质原料的应用和裂解炉对原料改变的适应能力;2减小能耗,降低成本;3新的裂解技术研究。

降低产品成本是任何一个厂家的总目标,它与管理、产销、工艺技术水平密切相关,新的裂解技术研究有开发耐高温的裂解管材、催化裂解。

1.2流程方案的依据确定设计方案总的原则是在可能的条件下,尽量采用科学技术上的最新成就,使生产达到技术上最先进、经济上最合理的要求,符合优质、高产、安全、低消耗的原则。

为此,必须具体考虑如下几点: ①满足工艺和操作的要求所设计出来的流程和设备,首先必须保证产品达到任务规定的要求,而且质量要稳定,这就要求各流体流量和压头稳定,入塔料液的温度和状态稳定,从而需要采取相应的措施。

其次所定的设计方案需要有一定的操作弹性,各处流量应能在一定范围内进行调节,必要时传热量也可进行调整。

因此,在必要的位置上要装置调节阀门,在管路中安装备用支线。

裂解气分离设计范文裂解气分离设计是一种常见的化工过程，用于将原料气体进行分离和提纯。

该过程主要用于石油化工工业中，在裂解炉中对重质石油化工原料进行热裂解，生成炼油气等多种气体组分，然后通过分离和提纯过程，将所需的各种气体分离出来。

裂解气分离设计的关键步骤包括原料气体的预处理、主分离过程和后处理过程。

其中，原料气体的预处理是为了去除杂质和调整气体组分的组成，以满足下一步的分离要求。

该步骤通常包括氢气、烯烃、硫化氢和一氧化碳等气体的除去，并根据具体工艺要求，调整气体组分的比例。

主分离过程是指将原料气体中的不同组分进行有效分离的过程。

常用的主分离技术包括吸收、膜分离、吸附和蒸馏等。

吸收是指通过溶剂将原料气体中的特定组分吸收到液相中，从而达到分离的目的。

常用的溶剂包括乙二醇、N-甲基吡咯烷酮和脱氟溶剂等。

膜分离是通过选择适当的膜材料，根据不同气体分子的大小和极性差异，使其通过膜的速率不同，从而实现分离。

吸附是指利用吸附剂的亲和性差异，将原料气体中的特定组分吸附到固体表面上，然后通过调整吸附条件，使吸附剂释放出被吸附的组分。

蒸馏是利用原料气体中各组分的沸点差异，通过加热和冷凝的方式，将各组分逐一分离出来。

后处理过程是指对分离出来的气体进行进一步净化和提纯的过程。

常见的后处理技术包括冷却凝结、压缩和吸附等。

冷却凝结是将气体通过冷却和压缩，使其凝结成液体，然后通过重力分离或离心分离的方式，将液体与气体分离。

压缩是将气体通过增加压力，使其体积减小，从而使其中的杂质浓度增加，然后通过吸附或冷却凝结的方式将杂质去除。

吸附是通过在固体表面上吸附分子的方式，将气体中的杂质吸附到固体表面上，从而净化气体。

裂解气分离设计的关键是选择合适的分离技术和优化操作条件。

在选择分离技术时，需要考虑气体组分的差异和目标分离效果，并综合考虑经济性、操作简便性和安全性等因素。

优化操作条件可以通过调整温度、压力、流量和各组分的比例等参数，以达到最佳的分离效果和经济效益。

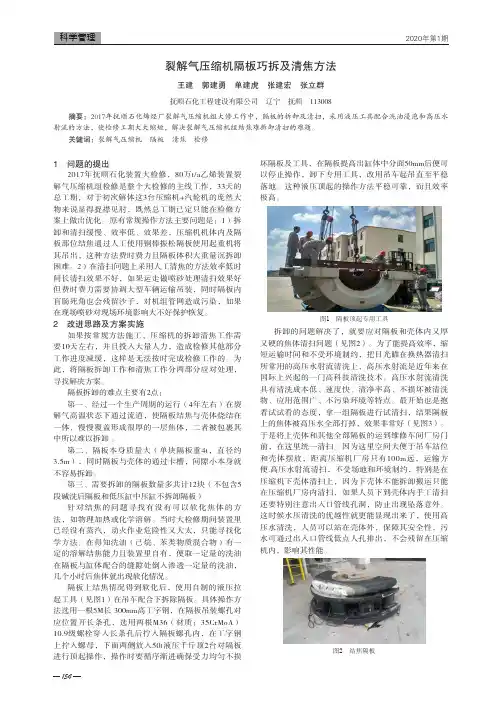

1541 问题的提出2017年抚顺石化装置大检修，80万t/a乙烯装置裂解气压缩机组检修是整个大检修的主线工作，33天的总工期，对于初次解体这3台压缩机+汽轮机的庞然大物来说显得捉襟见肘，既然总工期已定只能在检修方案上做出优化。

原有常规操作方法主要问题是：1）拆卸和清扫缓慢、效率低、效果差，压缩机机体内及隔板部位结焦通过人工使用铜棒振松隔板使用起重机将其吊出，这种方法费时费力且隔板体积大重量沉拆卸困难。

2）在清扫问题上采用人工清焦的方法效率低时间长清扫效果不好，如果运走做喷砂处理清扫效果好但费时费力需要协调大型车辆运输吊装，同时隔板内盲肠死角也会残留沙子，对机组管网造成污染，如果在现场喷砂对现场环境影响大不好保护恢复。

2 改进思路及方案实施如果按常规方法施工，压缩机的拆卸清焦工作需要10天左右，并且投入大量人力，造成检修其他部分工作进度减缓，这样是无法按时完成检修工作的。

为此，将隔板拆卸工作和清焦工作分两部分应对处理，寻找解决方案。

隔板拆卸的难点主要有2点：第一、经过一个生产周期的运行（4年左右）在裂解气高温状态下通过流道，使隔板结焦与壳体烧结在一体，慢慢覆盖形成很厚的一层焦体，二者被包裹其中所以难以拆卸 。

第二、隔板本身质量大（单块隔板重4t，直径约3.5m），同时隔板与壳体的通过卡槽，间隙小本身就不容易拆卸。

第三、需要拆卸的隔板数量多共计12块（不包含5段碱洗后隔板和低压缸中压缸不拆卸隔板）针对结焦的问题寻找有没有可以软化焦体的方法，如物理加热或化学溶解。

当时大检修期间装置里已经没有蒸汽，动火作业危险性又大太，只能寻找化学方法。

在得知洗油（己烷、苯类物质混合物）有一定的溶解结焦能力且装置里自有，便取一定量的洗油在隔板与缸体配合的缝隙处倒入渗透一定量的洗油，几个小时后焦体就出现软化情况。

隔板上结焦情况得到软化后，使用自制的液压拉起工具（见图1）在吊车配合下拆除隔板。

具体操作方法选用一根5M长 300mm高工字钢，在隔板吊装螺孔对应位置开长条孔，选用两根M36（材质：35CrMoA）10.9级螺栓穿入长条孔后拧入隔板螺孔内，在工字钢上拧入螺母，下面两侧放入50t液压千斤顶2台对隔板进行顶起操作，操作时要循序渐进确保受力均匀不损坏隔板及工具，在隔板提高出缸体中分面50mm后便可以停止操作，卸下专用工具，改用吊车起吊直至平稳落地。

乙烯装置裂解气压缩机异常问题的解决措施摘要：通常而言，乙烯裂解气压缩机是由离心压缩机、润滑油站以及离心机构成，其主要的运行原理是将冷却水塔来的冷气体由裂解气压缩机增压后按不同的分离顺序进入热分离和冷分离区进行分离，得到理想的乙烯、丙烯等石化原料。

最终实现高压裂解并发生反应。

乙烯裂解气压缩机经过长时间的运行，其运行状态会产生一定的问题，例如压缩机出现结垢，机组部分产生振动，段间换热器内漏等等问题，出现设备功率过大，影响设备的性能，不利于压缩设备的正常使用。

因此，相关部门要了解和熟悉压缩机的运行状况，及时发现问题，并能采取有效的措施来解决。

关键词：乙烯裂解气；压缩机；异常现象；措施前言随着当前社会经济的快速发展，石化行业也在不断发展壮大。

乙烯装置是石化企业的重要设备，裂解气压缩机是乙烯装置的关键部件。

其运行稳定性是影响设备性能的关键因素。

只有保证裂解气压缩机的稳定运行，才能保证设备的平稳运行，从而进一步保证企业生产的质量。

因此，乙烯裂解气压缩机的异常现象应及时解决和处理。

本文将对乙烯裂解气压缩机在长期使用过程中出现的异常情况进行分析，并提出相应的解决方案，供相关企业和部门参考。

一、裂解气压缩机常见异常现象（一）压缩机出现结垢裂解气压缩机常见的异常现象之一是压缩机结垢。

在裂解气压缩机的运行过程中，温度和压力的变化会导致蒸汽。

蒸汽中的杂质，如盐溶液，进入汽轮机，容易在压缩机的叶轮或叶片上腐蚀和结垢。

一方面，叶轮或叶片上的厚结垢现象会直接降低压缩机的功率，增加能耗，甚至会导致机器的热功率故障，损坏压缩机的涡轮部件。

另一方面，水垢越厚，对叶轮的侵蚀就越严重，叶轮及周围叶片的使用寿命也会降低，对装置的安全运行构成威胁。

因此，在乙烯装置裂解气压缩机的日常维护和维修过程中，如果发现结垢，应立即停止，并采取相应的结垢措施。

（二）带液体的压缩机一般来说，裂解气压缩机中的液体吸入现象是绝对禁止的。

压缩机一旦充满液体，不仅会导致压缩机剧烈振动，还会导致压缩机出口压力急剧升高，对设备的安全运行产生不利影响。

K－201压缩机拆除方案一、工程概况1．K－201裂解气压缩机组拟在2002年6月30日停车后拆除，包装后运往兰州。

2．K－201裂解气压缩机组分蒸汽透平、低压缸、高压缸、基础底板，供油装置、附属工艺管线以及电气仪表等拆除。

3．K－201压缩机组组件重量明细表：4．根据装置布置情况，压缩机组的拆除考虑利用压缩机厂房中的天车，压缩厂房中天车的最大起吊重量为25吨，天车导轨与二层平台之间的距离为14.7米。

5．根据实际情况，确定裂解炉压缩机组拆除方案如下：5.1.蒸汽透平（EHNK 40/45）整体起吊，整体包装和运输。

5.2.压缩机低压段（2MCL 806）解体为上盖，转子和底座三部分，将这三部分拆除后分别进行包装和运输。

5.3.压缩机高压段（2BCL 508）整体起吊，整体包装和运输。

5.4.最后将基础底板吊起，整体包装和运输。

5.5.蒸汽透平（EHNKK40/45）和压缩机高压段（2BCL508），利用设备上的起吊点进行起吊，压缩机低压段（2MCL806）的转子，根据说明书上的要求进行起吊操作。

二、拆除的总原则1．所有在拆除范围内的机组及附属设备，管线及控制系统均作保护性拆除。

2．拆除、包装所需要的工机具尽可能在独山子解决。

3．由吉林化建兰州项目部进行压缩机及其它设备的拆除与包装工作。

4．拆除工作要同时满足独山子以下改扩建工程和兰州石化公司乙烯技术改造工程的总体部署要求。

三、拆除程序四、拆除方法1．系统置换后，将附属管线、控制系统、润滑油管线等拆除或脱开机组。

2．将蒸汽透平高压蒸汽入口控制阀拆除。

3．将蒸汽透平的保温材料拆除。

4．将蒸汽透平锚座螺栓松开，利用25T天车将蒸汽透平整体吊起（钢丝绳栓结在蒸汽透平下机壳的吊耳上），起吊后经过压缩厂房内的丙烯压缩机和乙烯压缩机的上部，然后通过吊装孔落到地面的排子上（底部设置滚杠），由卷扬机牵引至室外，再用50T吊车将蒸汽透平吊装到拖车上，运至包装地点进行包装。

裂解气分离工艺流程
裂解部分：
1.前处理：原料石油经过加热、真空防止爆炸等处理后，进入裂解炉。

2.裂解炉：在高温高压条件下，原料石油中的大分子烃化合物被裂解
成小分子烃化合物。

常见的裂解炉有催化裂解炉和热裂解炉两种。

3.分离：裂解产生的气体混合物经过瞬间冷却以及一系列分离装置进
行初步分离，得到热交换器提供的反应再生气和燃烧气。

热交换器可以回
收部分热量，提高能源利用效率。

分离部分：
4.粗分离：裂解产生的混合气经过粗分离器和压缩机进行初步分离，
得到乙烯、丙烯等轻烃组分。

其中乙烯是裂解产物中最重要的产品之一，
广泛应用于塑料、橡胶等行业。

5.提纯：乙烯和其他混合气体进一步通过精馏柱进行分离和提纯。

该
过程通过不同组分的沸点差异来分离气体，其中包括乙烯、丙烯、乙炔、
丁烯等不同组分。

6.附加处理：分离后的气体经过加压、冷却等处理，去除杂质和水分，以获得高纯度的乙烯产品。

总结起来，裂解气分离工艺流程包括前处理、裂解、分离和提纯等步骤。

通过合理的工艺设计和操作控制，可以实现高效分离和提纯裂解产生
的气体混合物，得到高纯度的乙烯等产品。

这种工艺在石油化工工业中有
重要的应用和经济价值。

乙烯裂解气压缩机结构
乙烯裂解气压缩机通常由压缩机本身、进气系统、排气系统、润滑系统和冷却系统等组成，其中压缩机结构复杂，包括缸体、气门、活塞、曲轴等组件。

此外，乙烯裂解气压缩机还有三套大型的压缩机，包括裂解气压缩机、乙烯压缩机和丙烯压缩机。

其中，裂解气压缩机为三缸四段水平剖分式离心压缩机，透平的高压缸为双壳体结构；乙烯压缩机为双缸四段剖分式离心压缩机；丙烯压缩机为单缸三段水平剖分式离心压缩机，轴封均采用串联式干气密封。

如需了解更多关于乙烯裂解气压缩机的结构，建议咨询专业人士或查阅相关专业书籍。

第三章烃类热烈解3.5裂解气压缩与制冷1.概述：压缩的目的：增加压力，提高沸点，减少冷剂量。

裂解气深冷分离系统所采用的气体压缩机主要有裂解气压缩机、乙烯、丙烯制冷压缩机，简称三机，是乙烯装置的关键设备。

裂解气压缩机是用来提高裂解气的分离压力，后二机是用来获得分离低温(-100℃)制冷。

2.裂解气的压缩过程：属于绝热压缩类型。

绝热压缩比多变压缩、等温压缩消耗的压缩功都大，为了节省功，采用多级压缩，在段间设冷凝器，降低温度。

从绝热压缩过程推出的绝热压缩方程式为降低出口温度：采用分段压缩可降低压缩比P2/P1，而且段间设置冷却器使T1降低，因此T2也就降低了，聚合反应也不易发生。

段间净化分离：一般压缩机出口温度不高于100℃，段间设置冷凝器，可把裂解气中的重质烃和水蒸气冷凝下来，减少分离系统和干燥器的负荷。

3.制冷和复叠制冷制冷是利用冷剂压缩和冷凝得到冷剂液体，再在不同压力下蒸发，则可获得不同温度级位的冷冻过程。

制冷原理：含压缩、冷凝、节流膨胀、蒸发四个过程。

为保证分离制冷系统的安全，不使系统中渗漏空气，—般制冷循环是在正压下进行。

制冷剂的选择：根据常压下的沸点选择，如氨：-30℃，乙烯：-40℃，乙烯：-100℃，甲烷：-160℃。

1)制冷温度相同时，不要选择制冷温度范围低的冷剂制冷，消耗的功大。

2)当制冷温度和制冷量相同时，要选制冷剂蒸发潜热大的。

这样，制冷剂用量就少，而且压缩功也小，节流膨胀体积也小。

3)在固定的蒸发温度下，制冷剂应选蒸发压力较高的，而且在固定冷凝温度下，其冷凝压力要低，这样可减少压缩功。

4)制冷剂在蒸发时，比容较小的为宜，体积小压缩功就小。

5)制冷剂要选无毒、无腐蚀、稳定性好、安全性好、不易燃、不易爆、价格低的。

多级蒸汽压缩制冷：制冷系数（逆卡诺循环）复叠制冷二元复叠制冷：如获得-100℃温度级位的冷量、需用乙烯为冷剂，此时，需要采用另一种冷剂如氨或丙烯，使乙烯冷到临界温度以下，发生冷凝过程向氨或丙烯排热。

鲁姆斯(Lummus)顺序分离工艺流程由裂解单元来的裂解气经压缩脱除大部分重烃和水、经碱洗脱除酸性气体,深度干燥后进入脱甲烷塔,由脱甲烷塔塔顶分离出甲烷和氢后,釜液送至脱乙烷塔,由脱乙烷塔塔顶分离出乙烷和乙烯,塔釜液送至脱丙烷塔……依此各组分按碳一、碳二、碳三……的顺序先后分离,最终由乙烯精馏塔、丙烯精馏塔、脱丁烷塔分别得到乙烯、乙烷、丙烯、丙烷、混合碳四、裂解汽油等主副产品。

裂解单元裂解单元主要包括裂解炉系统和急冷系统两部分。

1、裂解炉系统的工艺过程裂解炉系统主要包括原料供应系统、裂解炉、和燃料供应系统三个部分。

(1)原料供应系统从界区来的液态原料由进料泵加压后,经进料预热器加热至60℃左右进入各裂解炉。

由分离工序返回的循环乙烷、丙烷经预热器预热至60℃左右后在流量控制下进入乙烷裂解炉裂解。

(2)裂解炉裂解炉分对流段和辐射段两部分,对流室在辐射室上侧。

在流量控制下进入对流段的原料预热盘管与烟气对流换热,然后同加入的稀释蒸汽(DS)按相应的汽/油比混合进入混合预热盘管加热后进入辐射段裂解。

辐射段炉管出口的裂解气,每两组合为一股进入急冷锅炉与高压锅炉给水换热迅速冷却以终止二次反应,同时产生超高压蒸汽(SS)。

急冷锅炉急冷后的裂解气,用循环急冷油直接喷淋,由温度调节器调节其喷淋量将裂解气温度降至规定值,然后汇合送入汽油分馏塔。

(3)燃料供应系统裂解反应需要吸收大量热能,这些热能只能由燃料供应系统提供,燃料供应系统向裂解炉和蒸汽过热炉提供燃料气和燃料油。

燃料气的来源主要是装置自产的甲烷氢和界外补充液化气(主要为C4抽余油)。

补充燃料气经汽化和过热后,与装置自产的燃料气相混合送到裂解炉。

2、急冷系统的工艺过程急冷系统主要包括急冷油系统、急冷水系统和稀释蒸汽发生系统。

下面对这三大系统作简要阐述。

(1)汽油分馏塔及急冷油系统裂解气进入汽油分馏塔被进一步冷却,汽油和更轻组分作为塔顶气相送至水急冷塔。

塔釜采出的急冷油大部分由急冷油循环泵加压后送往稀释蒸汽发生器,然后分别经油急冷器及工艺水预热器返回汽油分馏塔;小部分急冷油在液位控制下进入裂解燃料油汽提塔进行汽提,汽提后塔顶气相返回汽油分馏塔,塔底裂解燃料油经冷却后送至裂解燃料油贮罐。
