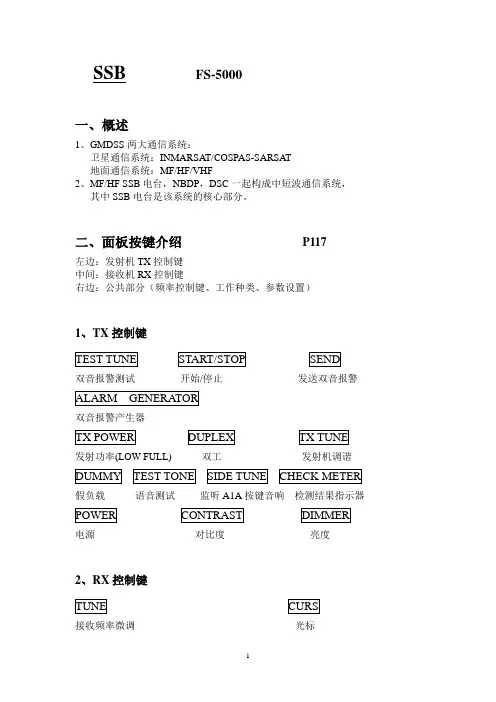

SSB FS-5000
一、概述
1、GMDSS两大通信系统:
卫星通信系统:INMARSAT/COSPAS-SARSA T
地面通信系统:MF/HF/VHF
2、MF/HF SSB电台,NBDP,DSC一起构成中短波通信系统,
其中SSB电台是该系统的核心部分。
二、面板按键介绍P117
左边:发射机TX控制键
中间:接收机RX控制键
右边:公共部分(频率控制键、工作种类、参数设置)
1、TX控制键
双音报警测试开始/停止发送双音报警
双音报警产生器
发射功率(LOW FULL) 双工发射机调谐
假负载语音测试监听A1A按键音响检测结果指示器
电源对比度亮度
2、RX控制键
接收频率微调光标
预选器预选器开/关
灵敏度自动增益控制开/关
音量喇叭开/关
点扫描步进扫描消噪静噪
3、公共部分
日期时间定时船位经纬度拍频音调的调整AGC时间
单边带电话莫尔斯电报电传其它工作种类接收带宽
使用者信道发射频率接收频率取消
ITU信道DSC信道帮助参数设置确认三、基本操作P119
四、实操题题③。
机载电子设备维修技术人员培训系列教材机载电子设备试验器使用操作说明 “巴克兰”无线电台试验器作 者: 贺 军笔 名: STDHJ( 作者:贺军 中信海直通用航空维修工程有限公司 电子工程师 )“ 巴克兰无线电电台试验器”是中信海直通用航空维修工程有限公司生产的检测“ 巴克兰无线电台”的试验设备。

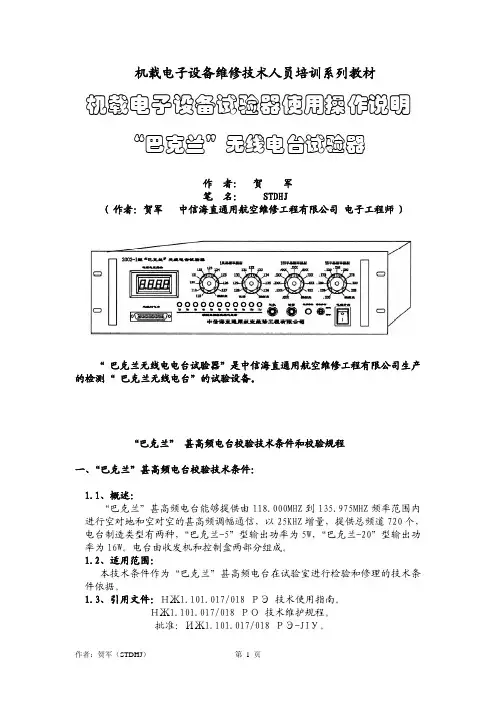

“巴克兰” 甚高频电台校验技术条件和校验规程一、“巴克兰”甚高频电台校验技术条件:1.1、概述:“巴克兰”甚高频电台能够提供由118.000MHZ到135.975MHZ频率范围内进行空对地和空对空的甚高频调幅通信,以25KHZ增量,提供总频道720个,电台制造类型有两种,“巴克兰-5”型输出功率为5W,“巴克兰-20”型输出功率为16W。
电台由收发机和控制盒两部分组成。
1.2、适用范围:本技术条件作为“巴克兰”甚高频电台在试验室进行检验和修理的技术条件依据。
1.3、引用文件:НЖ1.101.017/018 РЭ 技术使用指南。
НЖ1.101.017/018 РО 技术维护规程。
批准:ИЖ1.101.017/018 РЭ-JIУ。
1.4、甚高频电台技术指标:1.4.1、电源电压:直流27.5V;输入保护10A保险丝。
1.4.2、接收电流:在直流27.V时≤1.1A。
1.4.3、发射电流:在直流27.5V时“巴克兰-5” ≤3.1A“巴克兰-20” ≤7.0A。
1.4.4、频率范围:118.000到135.975MHZ或者118.000到136.975MHZ。
1.4.5、频率稳定性:≤0.001%1.4.6、频道间隔:25KHz1.4.7、发射机调制器:1.4.7.1、射频功率输出:“巴克兰-5”输出5W;“巴克兰-20”输出16W。
1.4.7.2、输出阻抗:50欧姆。
1.4.7.3、调制能力:以音频信号为1000HZ,250mV进行调制,则发射机在整个频段内调制度为 80%—95%。
1.4.7.4、旁音输出功率:对发射机用100欧姆输入阻抗、1000HZ、250mV进行调制,输出旁音在500 欧姆负载为100毫瓦±1分贝。

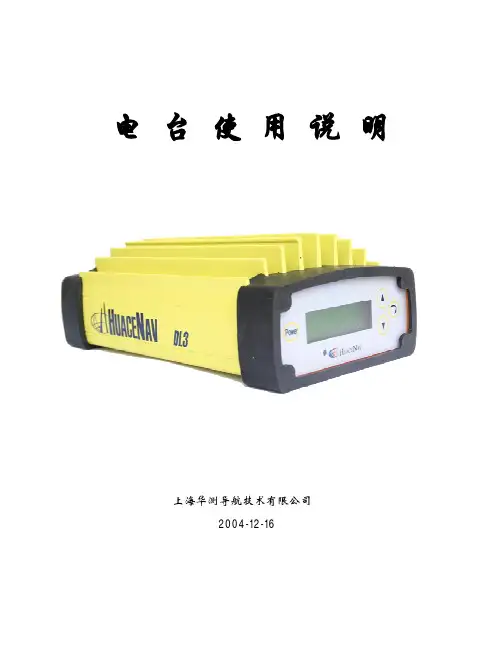

电台使用说明上海华测导航技术有限公司2004-12-16第一章 电台操作说明1. 电台外形电台界面和各部分按键功能说明如下:图1-1 电台界面及各功能示意图2. 动态菜单按下电源键即可开机(接入电源为11-16V ),出现图2-1开机画面,随即出现图2-2的初始界面:图2-1 开机画面 图2-2 初始界面 注:电源键具有开机与回退的功能,需短按,在任何时候长按即起到关机的效果;在开机状态下,任意时候按下电源键则跳转到图2-2的初始界面。
2.1 信息在初始界面状态按下“回车键”则进入信息菜单,出现如图2-3回车键向上选择 向下选择开关键 液晶显示 显示灯的信息界面,可查看电台当前的波特率、模式、功频、版本等相关信息。
图2-3 信息菜单用向上或向下按钮选择任一项目进入,随即可查看所选择的电台当前信息,查看后选择退出又重新返回到信息菜单。
图2-4 波特率信息图2-5 模式信息图2-6 功频信息图2-7 版本信息2.2 设置在初始界面选择“设置”进入,出现如图2-8的设置界面,可对电台当前的波特率、模式、功频、液晶等进行设置。
用向上或向下按钮选择,回车键进行确认后,即完成相应设置。
图2-2 初始界面图2-8 设置菜单波特率有4800、9600及19200可选;模式有收发、单收、单发、中继四种。
图2-9 波特率设置图2-10 模式设置功频设置又分为功率设置和频率设置两类。
功率有2W、5W、10W、25W、28W可选;频率可用“增加”和“减少”进行微调,再“确定”。
图2-11 功频设置图2-12 功率设置图2-13 频率设置对液晶的设置即对比度和背光灯的调节。
可通过对比度的调节使显示屏变亮或是亮暗,而背光灯可设置为一直打开或关闭,也可设置为当按键的时候才打开。
图2-14 液晶设置图2-15 对比度调节图2-16 背景灯调节注:也可通过华测电台写频软件对电台进行以上的部分设置及电台当前信息查询(下一章节将具体说明电台写频软件的使用)。

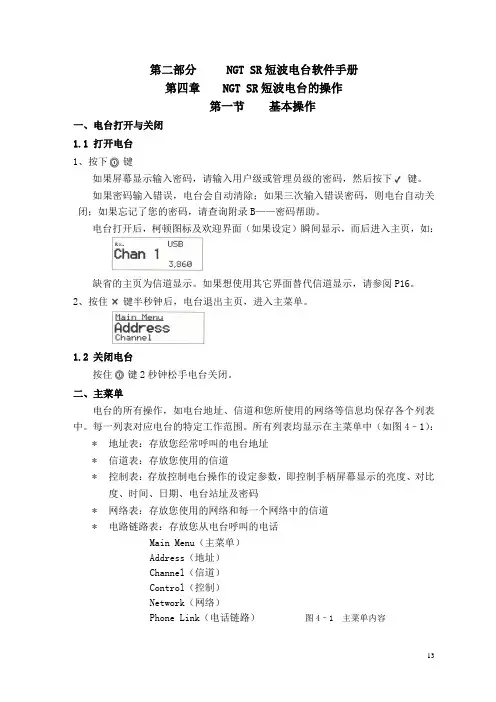

第二部分NGT SR短波电台软件手册第四章NGT SR短波电台的操作第一节基本操作一、电台打开与关闭1.1 打开电台1、按下键如果屏幕显示输入密码,请输入用户级或管理员级的密码,然后按下键。
如果密码输入错误,电台会自动清除;如果三次输入错误密码,则电台自动关闭;如果忘记了您的密码,请查询附录B——密码帮助。
电台打开后,柯顿图标及欢迎界面(如果设定)瞬间显示,而后进入主页,如:缺省的主页为信道显示。
如果想使用其它界面替代信道显示,请参阅P16。
2、按住键半秒钟后,电台退出主页,进入主菜单。
1.2 关闭电台按住键2秒钟松手电台关闭。
二、主菜单电台的所有操作,如电台地址、信道和您所使用的网络等信息均保存各个列表中。
每一列表对应电台的特定工作范围。
所有列表均显示在主菜单中(如图4–1):*地址表:存放您经常呼叫的电台地址*信道表:存放您使用的信道*控制表:存放控制电台操作的设定参数,即控制手柄屏幕显示的亮度、对比度、时间、日期、电台站址及密码*网络表:存放您使用的网络和每一个网络中的信道*电路链路表:存放您从电台呼叫的电话Main Menu(主菜单)Address(地址)Channel(信道)Control(控制)Network(网络)Phone Link(电话链路)图4–1 主菜单内容2.1 条目每一个列表都包含条目,地址表中的条目是经常呼叫的台站名称,例如“HOME”“WORK”;信道表中的条目是经常使用的信道,例如“信道1”、“信道2”。
您可以在除控制表外的其它各列表中添加条目。
Main Menu(主菜单) Entries(条目)Address(地址表)EMERGENCYHOMEWORKChannel(信道表) CHANNEL(信道) 1CHANNEL 2CHANNEL 3Control(控制表) Address(自身ID地址)Audio Volume(音频音量)Auto Resume Mode(自动回复模式)Etc…(其它)Network(网络表) Network A(网络A)Network B(网络B)Phone Link(电话链路) LINK 1LINK 2 图 4–2 条目示图2.2 设置每个条目都可以设置一个或多个参数,例如在信道表中的条目是您经常使用的信道,并且每个条目都有接收频率、发射频率及信道的工作方式。

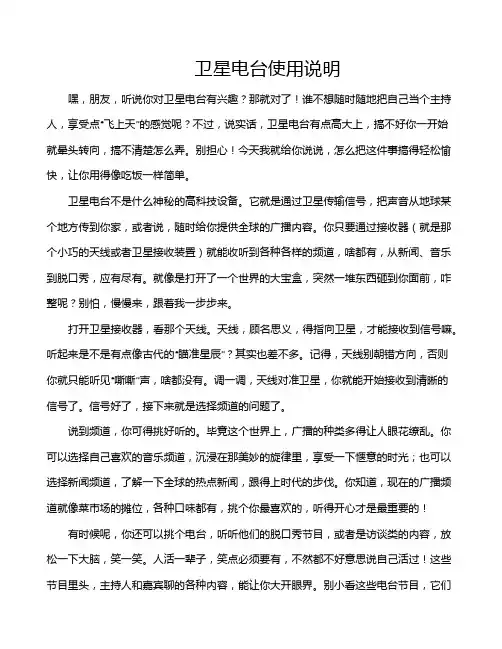

卫星电台使用说明嘿,朋友,听说你对卫星电台有兴趣?那就对了!谁不想随时随地把自己当个主持人,享受点“飞上天”的感觉呢?不过,说实话,卫星电台有点高大上,搞不好你一开始就晕头转向,搞不清楚怎么弄。
别担心!今天我就给你说说,怎么把这件事搞得轻松愉快,让你用得像吃饭一样简单。
卫星电台不是什么神秘的高科技设备。
它就是通过卫星传输信号,把声音从地球某个地方传到你家,或者说,随时给你提供全球的广播内容。
你只要通过接收器(就是那个小巧的天线或者卫星接收装置)就能收听到各种各样的频道,啥都有,从新闻、音乐到脱口秀,应有尽有。
就像是打开了一个世界的大宝盒,突然一堆东西砸到你面前,咋整呢?别怕,慢慢来,跟着我一步步来。
打开卫星接收器,看那个天线。
天线,顾名思义,得指向卫星,才能接收到信号嘛。
听起来是不是有点像古代的“瞄准星辰”?其实也差不多。
记得,天线别朝错方向,否则你就只能听见“嘶嘶”声,啥都没有。
调一调,天线对准卫星,你就能开始接收到清晰的信号了。
信号好了,接下来就是选择频道的问题了。
说到频道,你可得挑好听的。
毕竟这个世界上,广播的种类多得让人眼花缭乱。
你可以选择自己喜欢的音乐频道,沉浸在那美妙的旋律里,享受一下惬意的时光;也可以选择新闻频道,了解一下全球的热点新闻,跟得上时代的步伐。
你知道,现在的广播频道就像菜市场的摊位,各种口味都有,挑个你最喜欢的,听得开心才是最重要的!有时候呢,你还可以挑个电台,听听他们的脱口秀节目,或者是访谈类的内容,放松一下大脑,笑一笑。
人活一辈子,笑点必须要有,不然都不好意思说自己活过!这些节目里头,主持人和嘉宾聊的各种内容,能让你大开眼界。
别小看这些电台节目,它们可比电视里的娱乐节目更接地气,生活中的种种事儿,随便聊两句都能引发大波讨论。
哈哈,如果你有一天也想做个电台主持人,那就从这些节目里偷点儿“学问”呗。
不过,刚接触卫星电台的时候,很多人会问:“那我要怎么调整音量啊,或者换个频道啊?是不是特别复杂?”别担心,这个其实超级简单。

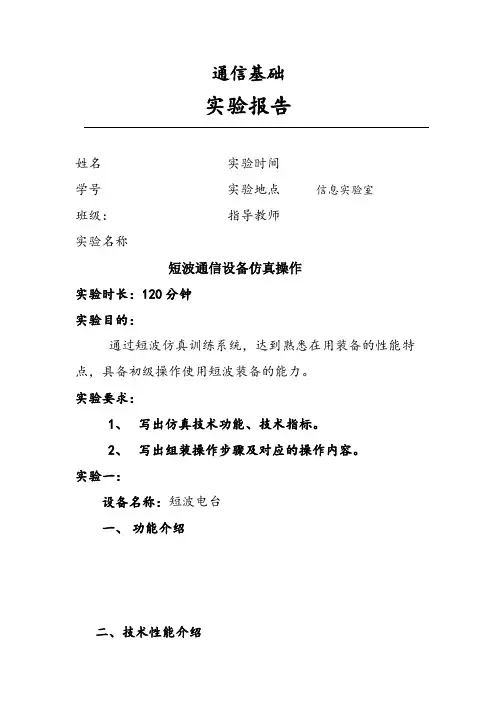

通信基础
实验报告
姓名实验时间
学号实验地点信息实验室
班级:指导教师
实验名称
短波通信设备仿真操作
实验时长:120分钟
实验目的:
通过短波仿真训练系统,达到熟悉在用装备的性能特点,具备初级操作使用短波装备的能力。
实验要求:
1、写出仿真技术功能、技术指标。
2、写出组装操作步骤及对应的操作内容。
实验一:
设备名称:短波电台
一、功能介绍
二、技术性能介绍
(一)通用技术指标:
(二)接收技术指标:
三、使用注意事项:
四、操作步骤及对应的操作内容实验二:
设备名称:IC-M700PRO短波电台
一、战术介绍
二、技术性能指标
三、操作步骤及对应的操作内容。

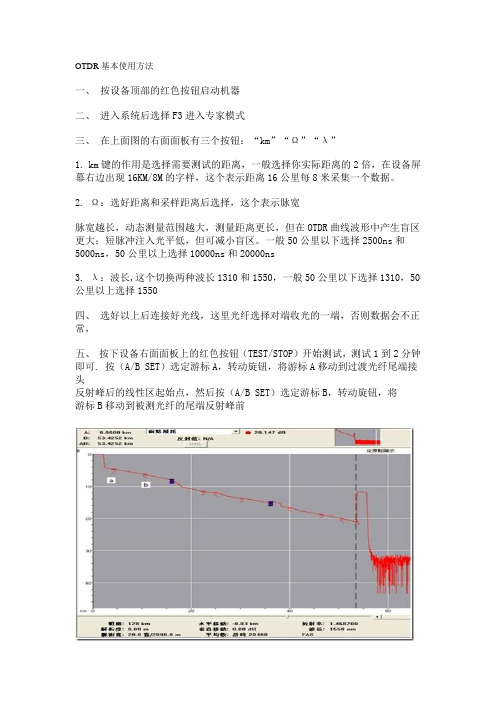

OTDR基本使用方法一、按设备顶部的红色按钮启动机器二、进入系统后选择F3进入专家模式三、在上面图的右面面板有三个按钮:“km”“Ω”“λ”1. km键的作用是选择需要测试的距离,一般选择你实际距离的2倍,在设备屏幕右边出现16KM/8M的字样,这个表示距离16公里每8米采集一个数据。
2. Ω:选好距离和采样距离后选择,这个表示脉宽脉宽越长,动态测量范围越大,测量距离更长,但在OTDR曲线波形中产生盲区更大;短脉冲注入光平低,但可减小盲区。
一般50公里以下选择2500ns和5000ns,50公里以上选择10000ns和20000ns3. λ:波长,这个切换两种波长1310和1550,一般50公里以下选择1310,50公里以上选择1550四、选好以上后连接好光线,这里光纤选择对端收光的一端,否则数据会不正常,五、按下设备右面面板上的红色按钮(TEST/STOP)开始测试,测试1到2分钟即可. 按(A/B SET)选定游标A,转动旋钮,将游标A移动到过渡光纤尾端接头反射峰后的线性区起始点,然后按(A/B SET)选定游标B,转动旋钮,将游标B移动到被测光纤的尾端反射峰前这是测试完成后出现的表,在这个表中我们A端在0起始线,B端是那条虚线.可以看到AB两点间相距53.4252KM。
在虚线旁有个高峰后落下,这表示光纤已经到了设备或终端。
在图中a点b点为熔接点,OTDR测试的光线曲线斜率基本一致,若某一段斜率较大,则表明此段衰减较大,b 点为正常情况,a点有上升的情况,是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的.如果出现П这个图标或一个高峰后线没有落到底处,这表示这是个跳接。
在图中间上方20.147dB,这表示这条线路的衰减值。
OTDR 光时域反射仪测试原理:OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。
当光脉冲在光纤内传输时,会由于光纤本身的性质、连接器、接合点、弯曲或其它类似的事件而产生散射、反射。

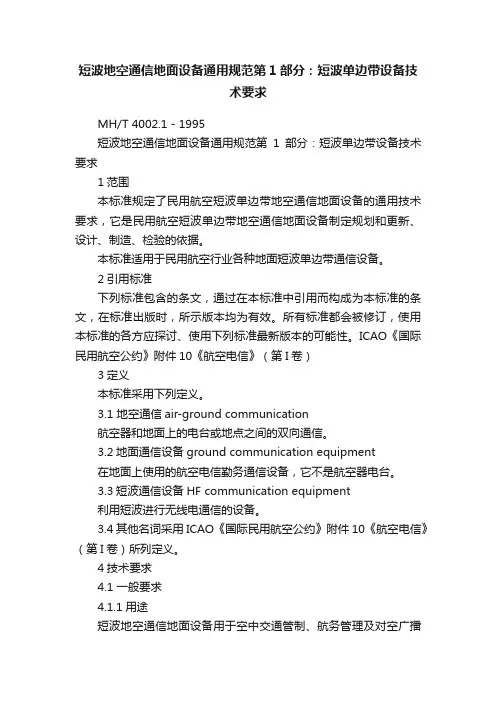

短波地空通信地面设备通用规范第1部分:短波单边带设备技术要求MH/T 4002.1-1995短波地空通信地面设备通用规范第1部分:短波单边带设备技术要求1范围本标准规定了民用航空短波单边带地空通信地面设备的通用技术要求,它是民用航空短波单边带地空通信地面设备制定规划和更新、设计、制造、检验的依据。
本标准适用于民用航空行业各种地面短波单边带通信设备。
2引用标准下列标准包含的条文,通过在本标准中引用而构成为本标准的条文,在标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨、使用下列标准最新版本的可能性。
ICAO《国际民用航空公约》附件10《航空电信》(第I卷)3定义本标准采用下列定义。
3.1 地空通信air-ground communication航空器和地面上的电台或地点之间的双向通信。
3.2地面通信设备ground communication equipment在地面上使用的航空电信勤务通信设备,它不是航空器电台。
3.3短波通信设备HF communication equipment利用短波进行无线电通信的设备。
3.4其他名词采用ICAO《国际民用航空公约》附件10《航空电信》(第I卷)所列定义。
4技术要求4.1 一般要求4.1.1用途短波地空通信地面设备用于空中交通管制、航务管理及对空广播通信。
4.1.2工作方式短波地空通信地面设备一律使用单边带抑制载波、模拟单信道无线电话工作方式。
4.1.3组成本标准中短波地空通信设备由短波单边带发信机、短波单边带收信机(或短波单边带收发信机)、遥控器及地空选择呼叫器组成。
4.1.4技术要求4.1.4.1 短波单边带发信机a)应为全固态电路,并采用频率合成技术;b)面板应有电源、工作频率、发信种类、射频输出功率、驻波比(或反射功率)等工作状态显示;c)应具有天线失谐、激励器失谐、机内温度异常、主要部件故障等告警功能;d)应有遥控器接口;e)在本地或遥控端应能与地空选呼器相连,以实现地对空选呼功能;f)应有600Ω平衡输出端或50Ω不平衡输出端;g)峰值包络功率一般不大于2kW,用于对空广播的发信机,其峰值包络功率不应大于6kW。

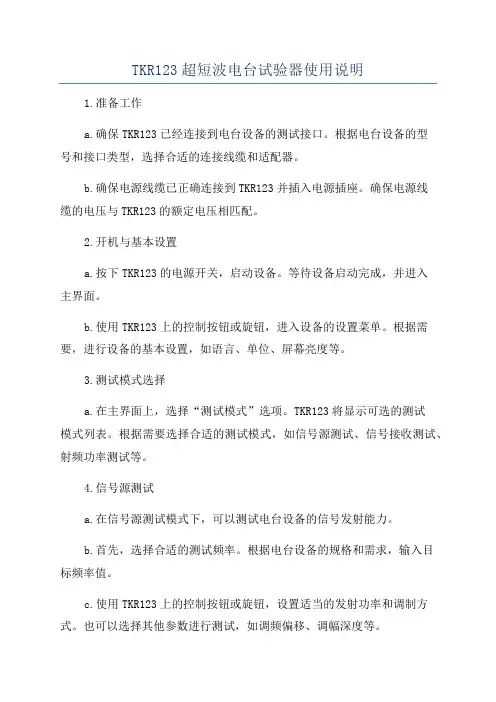

TKR123超短波电台试验器使用说明1.准备工作a.确保TKR123已经连接到电台设备的测试接口。
根据电台设备的型号和接口类型,选择合适的连接线缆和适配器。
b.确保电源线缆已正确连接到TKR123并插入电源插座。
确保电源线缆的电压与TKR123的额定电压相匹配。
2.开机与基本设置a.按下TKR123的电源开关,启动设备。
等待设备启动完成,并进入主界面。
b.使用TKR123上的控制按钮或旋钮,进入设备的设置菜单。
根据需要,进行设备的基本设置,如语言、单位、屏幕亮度等。
3.测试模式选择a.在主界面上,选择“测试模式”选项。
TKR123将显示可选的测试模式列表。
根据需要选择合适的测试模式,如信号源测试、信号接收测试、射频功率测试等。
4.信号源测试a.在信号源测试模式下,可以测试电台设备的信号发射能力。
b.首先,选择合适的测试频率。
根据电台设备的规格和需求,输入目标频率值。
c.使用TKR123上的控制按钮或旋钮,设置适当的发射功率和调制方式。
也可以选择其他参数进行测试,如调频偏移、调幅深度等。
d.确认设备连接完好后,按下“开始测试”按钮。
TKR123将发送测试信号到电台设备,并显示测试结果。
5.信号接收测试a.在信号接收测试模式下,可以测试电台设备的信号接收能力。
b.首先,选择合适的测试频率。
根据电台设备的规格和需求,输入目标频率值。
c.使用TKR123上的控制按钮或旋钮,设置适当的接收灵敏度和解调方式。
也可以选择其他参数进行测试,如信噪比、频率误差等。
d.确认设备连接完好后,按下“开始测试”按钮。
TKR123将模拟信号发送到电台设备,并显示测试结果。
6.射频功率测试a.在射频功率测试模式下,可以测试电台设备的射频功率输出。
b.首先,选择合适的测试频率。
根据电台设备的规格和需求,输入目标频率值。
c.使用TKR123上的控制按钮或旋钮,设置适当的功率测量范围。
根据需要,还可以设置其他参数进行测试,如谐波功率、输出阻抗等。
机载电子设备维修测试及故障分析方法编 写: 贺 军中信海直通用航空维修工程有限公司第一章:机载电子设备维修检测基本方法:第一节:检修程序:1、了解情况:1.1、维修人员接收到送检故障件后首先要通过送检故障单,阅读送检设备部件的历史资料等,了解故障现象和分析故障原因,作出初步故障判断。
1.2、按照送检设备件号查询和准备与该部件相符合的维修手册和相关技术资料,准备试验器和检测设备及连接电缆等附件。
1.3、如果送修件不是自己非常熟悉该设备电路原理和已经对该部件很有维修经验的时候,首先要静下心来认真消化该设备部件的维修手册,熟悉该部件整机电路工作原理和认真分析有可能与故障相关的电路。
1.4、按照维修校验规程连接好试验器、检测设备、故障部件。
1.5、按照校验规程检测故障部件,确认送检部件是否与送检故障相符。
2、检查压缩故障点:检查压缩,就是利用静态和动态实施检修的过程。
首先要进行对保险装置的检查,保险装置包括安装在部件上的速熔断保险丝、电源保安反向接入二极管、稳压二极管等进行检查,如有故障首先予以排除,保险装置检查合格后,方可通电检测。
常言道要“通过现象看本质”,检修故障也是如此,要能够顺利的压缩故障点,首先要认真、仔细、全面、准确地观察该部件故障现象,观察看电路板上有没有烧黑损坏的元器件,电路板上有没有异常的地方等,把握了故障现象在理论的指导下,作出正确的分析判断,按照一定的检修原则和方式,便可排除故障点。
3、修复检验:在检查压缩到故障点后,应立即修复,然后要加以检验。
检验的内容包括工艺焊接质量、机械性能和电气技术性能是否合格等。
检验方法应根据具体情况和校验规程条件确定,最简单的故障维修也要经过调整使用、试机,运用测试仪表和试验器进行技术指标检查,以确保主要技术性能指标达到维修手册的要求。
第二节:检修原则:为了正确而有效地实施检修,确保检修质量和安全,迅速修复,必须遵守一定的检修原则。
先思索后动手、先电源配件后机器、先外后内、先静后动、先简(易)后繁(难)、先通病后特殊等,这“六先六后”是每一个机载电子设备维修人员在检修中要遵守的原则。
AnritsuMS2711B手持式频谱分析仪用户指南用于测量,监视和分析信号环境的手持式频谱分析仪担保安立公司的产品从发货之日起,对于材料和制造工艺的缺陷承担一年的担保。
在担保期内,对于确证有缺陷的产品,安立公司将予以修理或更换,买方预付设备返回安立公司的运输费用。
此担保只限于直接买方,对于间接损坏安立公司不承担责任。
担保限制上述担保不包括由于正常磨损损坏的连接器,以及买方不适当或不应该的维修和未经许可的调整及超出产品技术条件的操作所造成的损坏。
商标认证MS-DOS,Windows,Windows for Workgroups,Windows95/98/NT4/2000/ME/XP是微软公司的注册商标。
Anritsu是安立公司的注册商标。
注意这本手册供安立公司人员和用户使用,用于安立公司的设备、计算机程序的正确安装、操作和维护。
其中的图表、技术指标和信息属于安立公司所有,禁止任何未经授权的使用或盗用;更新如果需要更新本手册,请从下载。
目录第1章概述前言………………………………………………………………………………………………………. 1-1 说明………………………………………………………………………………………………………. 1-1 标准附件…………………………………………………………………………………………………..1-1 选件………………………………………………………………………………………………………..1-2 打印机……………………………………………………………………………………………………..1-2 可选附件…………………………………………………………………………………………………..1-3 性能说明…………………………………………………………………………………………………..1-5 预防性维修………………………………………………………………………………………………..1-8 校准………………………………………………………………………………………………………..1-8 周检………………………………………………………………………………………………………..1-8 ESD警告…………………………………………………………………………………………………..1-8 安立公司服务中心………………………………………………………………………………………...1-9第2章快速入门指南前言………………………………………………………………………………………………………. 2-1 第一次打开MS2711B…………………………………………………………………………………….2-1 前面板介绍………………………………………………………………………………………………..2-2 显示介绍…………………………………………………………………………………………………..2-3 测试面板连接器…………………………………………………………………………………………..2-8 用频谱分析仪测量………………………………………………………………………………………..2-9 做基本测量………………………………………………………………………………………………..2-15 例子:测量一个900MHz的信号………………………………………………………………………..2-15 打印………………………………………………………………………………………………………..2-20 电池信息…………………………………………………………………………………………………..2-22 新电池充电………………………………………………………………………………………………..2-22 在HHSA中充电…………………………………………………………………………………………..2-22 在可选充电器中充电……………………………………………………………………………………..2-22 确定剩余电池的寿命……………………………………………………………………………………..2-23 符号………………………………………………………………………………………………………..2-26 自检………………………………………………………………………………………………………..2-27 错误信息…………………………………………………………………………………………………..2-27 便携式仪器箱的使用……………………………………………………………………………………..2-29第3章键盘功能前言………………………………………………………………………………………………………. 3-1硬按键……………………………………………………………………………………………………..3-1软按键……………………………………………………………………………………………………..3-4第4章基本测量前言………………………………………………………………………………………………………. 4-1基本测量…………………………………………………………………………………………………..4-1第5章电场测量前言………………………………………………………………………………………………………. .5-1占有的带宽…………………………………………………………………………………………………5-1 通道功率测量………………………………………………………………………………………………5-3 CDMA通道功率测量………………………………………………………………………………………5-3 GSM通道功率测量…………………………………………………………………………………………5-5 AMPS通道功率测量……………………………………………………………………………….……....5-7 相邻通道功率比…………………………………………………………………………………………….5-9 相邻通道功率测量……………………………………………………………………………….…………5-9 GSM相邻通道功率测量…………………………………………………………………………………...5-11 AMPS(TDMA)相邻通道功率测量……………………………………………………………………..5-13 带外谐波发射……………………………………………………………………………………………….5-14 带外谐波发射测量………………………………………………………………………………………….5-14 带内/通道外测量……………………………………………………………………………………………5-16 带内谐波测量……………………………………………………………………………………………….5-16 电场强度…………………………………………………………………………………………………….5-18 用功率监视器测量功率(选件5)………………………………………………………………………..5-20 动态衰减控制………………………………………………………………………………………………..5-22第6章预放前言…………………………………………………………………………………………………………. 6-1 预放的操作…………………………………………………………………………………………………..6-1 使用预放测量的实例………………………………………………………………………………………..6-2第7章跟踪信号发生器前言…………………………………………………………………………………………………………. 7-1 跟踪信号发生器……………………………………………………………………………………………. 7-1第8章软件工具前言…………………………………………………………………………………………………………. 8-1 性能………………………………………………………………………………………………………. …8-1 系统需要……………………………………………………………………………………………………..8-1 安装…………………………………………………………………………………………………………..8-1 软件工具的使用……………………………………………………………………………………………..8-3 下载线迹……………………………………………………………………………………………………..8-3 记录曲线到PC………………………………………………………………………………………………8-4 下载曲线到仪器……………………………………………………………………………………………..8-4 曲线参数……………………………………………………………………………………………………..8-4索引第1章概述前言这一章主要介绍安立公司手持式频谱仪MS2711B(频率范围从100KHz到3000MHz)的性能、技术条件、选件、维修和所需的校准。
轻松学业余电台通信系列文章(4)业余电台设备基本操作与调整荣新华在上一期文章中,我们为初学短波通信的爱好者简要介绍了短波业余电台开台前的准备工作,包括操作证书考核、电台室基本布置和天线的架设施工与基本调试。
在本篇文章中,我们从一般的角度介绍收发信机、天线调谐器和功率/驻波比表等常见设备的基本操作与调整。
需要提请大家注意的是,对任何设备的操作与调整最好严格遵照说明书进行,否则操作的失误有可能会造成设备损坏。
如果手头没有说明书,大家可以参考本文中介绍的一般性原则。
由于设备种类多样,我们介绍的原则只能是针对一部分设备完全适用,对其它设备仅供参考。
收发信机操作收发信机(transceiver)俗称为电台,顾名思义,是将接收机和发射机合一的设备。
与普通的移动电话不同,用作业余电台的收发信机一般不能接收和发射同时工作,在缺省情况下,收发信机处于接收状态,可通过手按PTT键或用声控(VOX)的方式切换到发射状态。
收发信机的一般操作步骤如下:1. 开机前仔细检查设备连线是否正确,特别要检查天线有无妥善连接。
检查各旋钮的控制功能,应使其均处于适中位置。
2. 打开电源开关,选择工作频率,设置工作模式(对于SSB通信,一般小于9MHz为LSB,否则为USB)。
调整增益旋钮,使接收音量合适。
把控制发射功率的旋钮调小一些。
先转动调谐旋钮在工作频率附近收听一段时间,不要急于发射。
对于一些老式收发信机来说,这段收听时间是必要的预热过程,可确保工作频率稳定。
3. 开始的时候应使用较小发射功率,发现一切正常(功率指示会根据说话或发报摆动,驻波比处于安全范围)后方可在接收状态时调大功率。
如发现不正常,要及时停止发射,要对天线系统甚至对收发信机本身进行检查。
为了避免损坏设备,我们强烈建议大家不要在发射时对收发信机作任何调节。
4. 操作完毕要把各旋钮恢复到适中位置,关闭电源,拆去天线插头,并切断交流电源。
再次强调:不要在不接天线的情况下或者天线的驻波比很差的情况下发射。

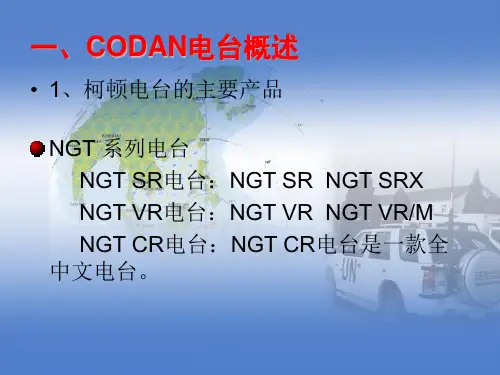

CODAN(中国独家总代理)1 目录★开关电台 (4)★主菜单 (4)★电台中列表的应用 (5)★选择项目菜单 (6)★改变控制表中的某些设定 (7)★设置地方时间和日期 (8)★编辑站址 (9)★改变屏幕亮度、对比度 (13)★输入和编辑文本 (14)★查找名称、字词及数值 (16)★改变音量 (19)★选择信道 (19)★信道显示 (19)★扫描的开启与关闭 (20)★用轻松谈(EASITALK)降低背景噪音 (21)★调谐天线 (21)★麦克风的使用 (22)★设置信道 (23)★编辑网络(NETWORK) (25)★编辑地址表 (28)★呼叫及接收呼叫 (34)★呼叫日志记录项 (38)★设定初始屏幕 (42)★显示隐藏的项目 (43)★使用清扰功能 (43)★自由调谐接收 (43)★创建热键 (44)★NGT诊断信息 (44)★NGT短波电台的安装检测及故障排除 (25)2CODAN(中国独家总代理)3NGT 用户使用手册说明:当电台初始使用时,请按华澳柯顿技术资料E01〔NGT电台设置〕中所述的快速启动(quick start)即可。
如用户除基本设置外尚需要其它功能设置,则需参照以下“用户使用手册”内容。
內★开关电台打开电台按住键简短显示柯顿的日志后显示屏将会进入某一信道状态,例如右图如始屏设定的是其它显示,则按下键,退到主菜单显示。
关闭电台按住键.★主菜单所有操作细节,例如你的电台地址、信道和你所使用的网络均存在各个列表中。
每一列表对应电台的工作特定区域。
所有列表均显示在主菜单中,这些列表为: . 地址表(address):其中存放你经常呼叫的对方。
. 信道表(channel):其中存放你所用的信道内容。
. 控制表(control):其中存放电台操作的控制项目。
如屏幕显示亮度、对比度,时间、日期、电台站址及口令。
. 网络表(network):其中存放你使用的网络和每个网络中的信道。
SDR短波电台使用说明书:频率范围RX:0.5MHz-30MHz发射:所有业余无线电短波频段收发模式SSB(J3E),CW,AM(接收),FM,数字语音滤波器可调范围500HZ-10KHZ输出功率1W-13W(最大)接收灵敏度0.11~0.89μV(RFC50-20)最小步进1Hz电压范围DC9~15V内置电池容量12.6V2200mah接收电流350mah内置驻波表显示精准内置电池携带方便内置USB声卡可以使用电脑的SDR软件通过USB口收发,使用FT817协议,支持WSJT-X数字通讯支持ACC口控制外接70-100W功放天线阻抗50Ω频率稳定度±1.5PPM开机5分钟(标准);±0.5PPM打开温补功能最大电流3.5A尺寸(W×H×D)190mm*69mm*45mm重量980g配件有充电器手咪BNC转N头六角扳手2个固定架子收听广播步骤:接上天线,侧面开关拨到ON,按住POWER1秒开机,按BNAD<>选择3.X或者5.X开头频率,按MODE多次选择AM模式,按STEP选择下标1KHZ,旋转TUNE直到收到台,关机:长按Power关机,长时间不用,侧面开关打到OFF业余无线电对讲步骤:接上天线,机器旁侧面开关拨到ON,按住POWER1秒开机,按BNAD<>选择7.X或者14.X开头频率,按MODE多次选择USB或者LSB模式,按STEP移动位数,按TUNE调数字调到7.050或者14.270,留意是否有人讲话,按PA选择5W,手咪接到Mic插口,按手咪讲话,声音越大,指示表显示越大,功率越大,如果没反应,长按几次M3选择MIC模式,注意SWR显示,3以下效率比较低,有条件的调整天线长度最佳为SWR<=1.5,关机:长按Power关机,长时间不用,侧面开关打到OFF3.电压低于9.9V自动关机,充电步骤,1:侧面开关打到OFF,2:充电器接上转接头接到小的供电口(Charge Only),充电器红灯亮,充满变绿灯(充电器只能给机器充电,不能接DC in工作)频率校准:频率调到10MHZ或者15MHZ,听到了类似对时的声音说明可以对时按MODE选择SAM模式,右上角会显示误差的频率,如果与当前频率相差5HZ以上说明偏差较大,旋转RIT修正右上角的频率到5HZ以内即可。
机载电子设备维修技术人员培训系列教材机载电子设备试验器使用操作说明 TKR123超短波电台检测试验器作 者: 贺 军笔 名: STDHJ( 作者:贺军 中信海直通用航空维修工程有限公司 电子工程师 )“ TKR123超短波电台检测试验器”是中信海直通用航空维修工程有限公司生产的用于检测“TKR 123电台和TKR123B超短波电台”的试验设备TKR123机载超短波电台校验技术条件和校验规程一、TKR123机载超短波电台校验技术条件:1、概述:TKR123机载超短波电台是一种能够提供由118.000MHZ到151.975MHZ频率范围内进行空对地和空对空的甚高频调幅通信,可预置波道数为20个,电台的控制部分是由TKR123-K1通讯控制盒完成,收发共用一根鞭状甚高频天线。
2、适用范围:本技术条件作为TKR123机载超短波电台在试验室进行检验和修理的技术条件依据。
3、引用文件:国营七一九厂TKR123机载超短波电台技术说明书(2002年10月版本)4、甚高频电台技术指标:4.1、电源电压:直流27.5V ±10%;输入保护10A保险丝。
4.2、接收电流:在直流27.V时≤0.8A。
4.3、发射电流:在直流27.5V时≤6.5A。
4.4、频率范围:118.00到151.975MHZ。
4.5、频率稳定性:≤0.002%。
4.6、频道间隔:25KHz。
4.7、预选波道数:20个。
4.8、工作种类:调幅、明话。
4.9、收、发转换时间:≤250mS。
4.10、信道选择时间:≤100mS。
4.11、发射机性能:4.11.1、载波功率输出:≥10W。
4.11.2、输出阻抗:50Ω。
4.11.3、调制能力:80%—95%。
4.11.4、旁音输出功率:对发射机用1000HZ、400mV进行调制,接入600Ω负载为100mW±1dB。
4.11.5、工作周期:1分钟发射、4分钟接收4.11.6、保护功能:a、具有发射键失效功能,在连续发射2分钟后自动关闭发射机。
机载电子设备维修技术人员培训系列教材机载电子设备试验器使用操作说明TCR-230单边带短波电台试验器作 者: 贺 军笔 名: STDHJ( 作者:贺军 中信海直通用航空维修工程有限公司 电子工程师 )TCR-230单边带短波通讯电台校验技术条件和校验规程一、TCR-230单边带短波电台校验技术条件:1.1、概述:HF-230是一部轻型机载远程通信的单边带电台,电台工作频率为2.0000MHZ到29.9999MHZ范围内,道波道频率间隔100Hz、预编程波道16个。
可提供100W的峰包功率,在电台频率范围内,可直接调谐频率使用,也可以预先编程16个波道;工作方式有USB(上边带)、AM(兼容调幅),为适应沿海公用通信和海陆通信的需要,电台还可以工作在TEL PLT CAR或TEL SUP CAR (电话方式、前者为导频的上边带,后者为抑制载波的上边带);电台广泛地使用了数字信号处理技术和集成电路,频率合成器为收发机提供了高稳定和高准确度的频率源;电台的器件、电路板的结构组件设计为便于调整和拆卸、修理的模块化结构。
1.2、适用范围:HF-230单边带电台由控制盒、收发机部件、功率放大器部件、自动天线调谐器及电缆、馈线、天线组成,本技术条件适用于TCR-230单边带收发机在试验室进行检验和修理的技术条件依据。
1.3、引用文件:Collins HF-230 High-Frequency Communications System第一册 TCR-230收发机部分(1984年2月修改版)版本:523-0772873-00211A 23-19-101.4、高频电台技术指标:1.4.1、电源电压:直流22V到30.5V;额定27.5V±2%DC。
1.4.2、接收电流:在直流27.5V时1.9A。
1.4.3、发射电流:在直流27.5V时2.2A。
1.4.4、频率范围:2.000MHZ-29.9999MHZ。
1.4.5、频率稳定性:±20HZ。
1.4.6、频道总数:280000个、波道频率间隔100Hz、预编程波道16个。
1.4.7、工作方式:USB、LSB、AM、TEL PLT CAR 、TEL SUP CAR。
1.4.8、灵敏度:上边带:信噪比为10dB时灵敏度为1μV。
调 幅:调制信号频率1KHZ、调幅度30%、信噪比6dB时灵敏度为3μV。
1.4.9、选择性:622-6557-001,-011;上边带、电话:±3dB为350-2500HZ;60dB以下为-1500到+4500HZ。
调 幅:6dB时≥±6KHZ; 60dB时≤±20KHZ。
622-6557-002,-012;上边带、电话:±3dB 为300-2500HZ;60dB以下为-500到+3500HZ。
调 幅:6dB时≥±6KHZ; 60dB时≤±20KHZ。
1.4.10、频率响应:350-2500HZ为6dB,1KHZ-4KHZ为60dB。
1.4.11、中频插入:衰减不小于60dB。
1.4.12、镜像插入:衰减不小于60dB,1μV时。
1.4.13、杂波响应:小于60dB。
1.4.14、AGC(自动增益控制)范围:输入信号10到100,000微伏变化时,音频输出小于8dB变化。
动作工作时间:10mS最大。
衰减时间: 500mS额定。
1.4.15、音频输出特性:在10μV,1000HZ信号输入时,音频输出在600欧姆负载上50毫瓦。
1.4.16、终端特性:变压器耦合,500欧姆平衡线。
1.4.17、音频失真:SSB(单边带)/TEL(电话):用1000μVmV载波输入,差频为1KHZ,音频输出5-50mW时小于5%。
AM(调幅):用1KHZ、85%调幅度、1000μV的调幅信号输入,音频输出为50mW时小于10%。
1.4.18、音频响应:由350到2500Hz变化时,3±dB。
1.4.19、振荡器辐射:在接收方式,天线辐射信号小于50μW。
1.4.20、输入烧毁保护:输入信号大于7V时,天线回路有二极管限幅保护。
1.4.21、射频输出:在50欧姆负载上输入250mW。
1.4.22、输入电路:输入阻抗:680欧姆单个终端音频输入,输入供电应为15V直流,为碳精话筒或为晶体化动态话筒。
音频输入电平:在-10到+10dB情况下,得到规定的发射机性能。
1.4.23、电源极性:负极接地。
二、TCR-230单边带电台收发机校验工艺规程:2.1、适用范围:HF-230单边带电台由控制盒、收发机部件、功率放大器部件、天线自动调谐耦合器及控制电缆、天线馈线组成,本校验工艺规程适用于TCR-230单边带接收机在试验室进行检验和修理检查的技术依据。
2.2、引用文件:Collins HF-230 High-Communiations System第二册 TCR-230收发机部分(1984年2月修改版)。
版本:523-0772873-00211A 23-19-10CMS – 50 无线电综合测试仪说明书。
CTS – 202 设备说明书。
2.3、对校验人员的要求:从事该项校验的技术人员和校验人员在进行校验前,要阅读TCR-230和CTS – 202试验器有关技术文件外,还要详细阅读CMC-50、CMC-57无线电综合测试仪的使用说明书,并按照说明书的细节进行操作以保证仪器的正确安全使用。
2.4、试验前的准备:2.4.1、所需仪器设备:A、无线电综合测试仪 CMS-50或CMS-57 1台B、CTS-202试验器 1台C、耳机(600欧姆) 1付D、27V直流稳压电源 1台E、Y匹配器 1台F、控制盒 CTL-230 1个2.4.2、接收机性能检查时按照下图所示连接设备和仪表:CTS - 202试验器右下方有三个插头,如下图所示:1)、试验器上三个插头标注有:“TCR”、“PWR”、“AAC”。
TCR插头是测试收发机时连接的插头,通过一条Y型专用电缆将试验器上“TCR”插头、Y转换器上“TO CTS – 202 & TCR – 220”插头和TCR-230收发机上J1插头相连接。
2)、测试接收机时CTS-202试验器上“HEAD PHONE”插口与CMS-50上的插口“AF/SCOPE INPUT”用音频线相连接。
3)、测试发射机时CTS-202试验器上“MIC”插口与CMS-50上的“MOD GENOUTPUT”插口用音频线相连接。
4)、测试接收机时TCR-230收发机上J2插头的“RCV”与CMS-50上的插口“RF IN/OUT”用射频线相连接。
5)、测试发射机时TCR-230收发机上J2插头的“XMT/ALC”与CMS-50上的插口“RF IN/OUT”用射频线相连接。
6)、控制盒CTL-230与Y转换器上的“TO CTL-220/230”插头通过一条专用电缆相连接。
7)、27.5V直流稳压电源通过能承受20A电流的电源线送入CTS-202试验器的后边直流电源接线柱插口上。
与测试配套的Y转换器如下图所示:2.4.3、接收机性能检查时按照下图所示连接设备和仪表:2.4.4、将CTS-202及所使用的仪器设备电源开关置于关闭位,CTL-230控制盒的电源开关置于“0FF”(断开)位。
CMS-50(或CMS-57)无线电综合测试仪使用前,应按其使用说明书指示的先进行自检(Self-test)及主菜单(TX、RX)的转换等功能的测试,正常后断开电源再与被测设备连接。
2.4.5、按照以下所述位置定位CTS-202和CTL-220控制盒的各开关的位置:CTS-202试验器面板上开关位置:开关、旋钮 位 置TCR PWR 开关 TSPTT 开关 OFFTIP 开关 OFFFAULT 开关 OVRDST 开关 OFFALC 旋钮 反时针到头VOL 旋钮 断开MODE 开关 USBSQLCH 旋钮 OFFCLFR 旋钮 OFFCHANNEL 旋钮开关 1 (2.0MHZ)OFF/USB/AM/A3A/A3J开关 USBCTL-230控制盒:开关、旋钮 位 置V 旋钮 顺时针,刚好离开止动点SQUELCH 旋钮 反时针到头FREQ/CHAN 开关 FREQCLARIFER 旋钮 OFF初始测试所需置位的开关和旋钮在试验器面板上的布局位置:2.4.6、CTS-202试验器的电源供给:确信在CTS-202试验器的电源控制开关“POWER”在“OFF”(断开)位置,然后连接外部供给的直流稳压器电源到CTS-202试验器的后部接线柱上,调整直流电源供给器为27.5V直流输出。
2.4.7、CTS-202试验器的工作电压检测:连接电压表到CTS-202试验器的“VOLTAGE OUTPUT”组的+和-插孔(注意观察正负极性),置位“VOLTAGE OUTPUT”开关到“INP PWR”组的“TCR”位,按压CTS-202试验器面板上的“POWER”(电源)开关到“ON”位,观察电压表,结果应是:27.5V直流,如果需要就调整直流稳压电源达到27.5V直流电压指示。
2.4.8、CTS-202试验器的面板指示灯检测:按压CTS-202试验器上LAMP TESE按钮,并检查面板指示灯,应全部燃亮,之后松开“LAMP TEST”按钮。
注意:TCR收发机通电检查时,应放在一绝缘橡胶垫或塑料绝缘板的工作台上,以防短路。
CTS-202试验器的面板指示灯检测开关和指示灯布局图:2.5、TCR-230接收机检查:2.5.1、将控制盒CTL-230的频率旋钮调到5.0000 MHz。
2.5.2、确信射频信号源是接到TCR-230前面板上插头J2上“RCV”端,将CTL-230控制盒“MODE”开关置于“USB”位,调整CMS-50无线电综合测试仪上射 频信号为1μV,5.001MHZ未调制信号,检查在耳机中应有一个1000MHZ音 频信号出现。
CTL-230控制盒面板开关位置如下图所示:2.5.3、将CTL-230控制盒“MODE”开关置于 “LSB”位,调整无线电综合测试仪CMS-50上射频信号为1μV,4.999MHZ未调制信号,检查在耳机中应有一 个1000MHZ音频信号出现。
2.5.4、将CTL-230控制盒“MODE”开关置于 “TEL PLT CAR”位,调整无线电综合测试仪CMS-50上射频信号为1μV,5.501MHZ未调制信号,检查在耳机 中应有一个1000MHZ音频信号出现。
2.5.5、将CTL-230控制盒“MODE”开关置于 “AM”位,并将频率调到22.9999MHZ,调整无线电综合测试仪CMS-50上射频信号为3μV、1000HZ、30%调制的信 号,频率在22.9999MHZ,检查在耳机中应有一个1000MHZ音频信号出现。
