内部资料注意保存短波电台操作人员培训教材短波通信原理简介一、短波通信技术概述短波通信是利用波长为（10~ 100米频率为3~ 30MHz）的电磁波进行的无线电通信。

实际上，在许多人心目中，也把中波的高频段归到短波段中去，所以现有的许多短波通信设备，其波段范围往往扩展到1.5~ 30MHz,在许多国家也把短波通信称为高频(HF) 无线通信。

短波通信多年来被广泛的运用于政府，军事，外交，气象，商业等部门，用以传送语言，文字，图像，数据等信息，尤其在军事部门，它始终是军事指挥的重要手段之一。

然而，卫星通信的出现，由于它较短波通信能为用户提供宽得多的频带以及稳定的质量通信线路，从而，导致许多人认为短波通信已经过时，但是过去若干事实表明，事实并非如此，人们发现，卫星通信也不能满足所有用户的需要。

实际上不是所有用户都需要高速传输数据，何况在许多情况下，并不能为用户提供通信线路。

尤其对军事通信来说，短波始终是一个重要的通信手段，鉴于以上种种原因，人们已经重新对短波通信发生了兴趣。

二、短波信号的传播短波信号的传播方式有两种：地波和天波（参考下图）1.地波传播方式利用地波传播方式的频率范围大约是工1.5-5MHz，为了适应地波传播，通常采用各种形式的辐射垂直极化波的垂直天线。

地波的衰减随着频率的升高而增大。

地波传播距离一般100KM左右，所以这种传播形式不宜用在无线电广播或远距离通信。

2.天波传播形式天波在短波通信中是最重要的传播形式，无线电波向天空传播。

通过电离层发射到远距离接收器，通过这个过程，短波几乎可以到达全球。

一般情况下，对于短波通信线路来讲，天波较地波传播具有更重要的意义，这不仅是因为天波可以进行远距离传播，而且还可以超越丘陵地带，在很短的时间内建立无线电通信线路。

3.电高层电离层是地球大气层的一个区域它在地球表面大约60公里延伸到500公里，在这个区域是空气的分子被太阳的紫外线辐射，形成离子，这些离子在短波传送中是很重费的，电离层在短波通信中扮演重要的角色，对天波传送好象一面镜子，反射它们回到地球，电离层在每天，每季、每年都不相同，并且电离层不是反射它们，而是折弯它们。

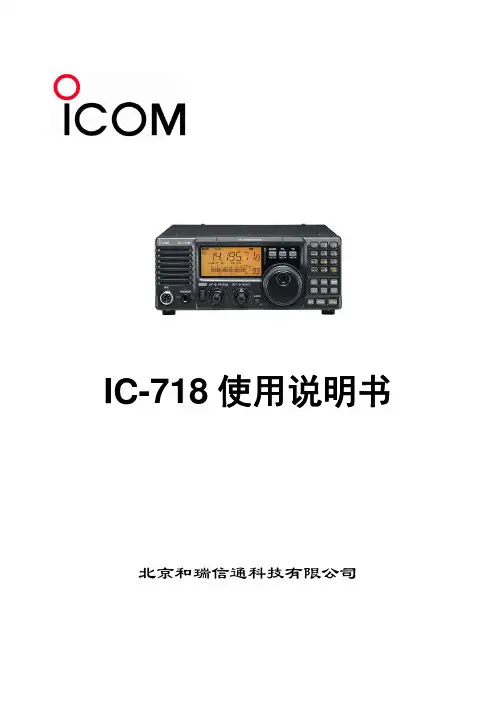

IC-718使用说明书北京和瑞信通科技有限公司一、 面板介绍1、电源开关[PWR]按住1秒钟开机或关机。

2、话筒插座[MIC]连接MIC用。

3、耳机插孔[PHONES]连接耳机用。

4、音量控制钮[AF]调整输出音量。

5、射频增益／静噪控制钮[RF/SQL]调整静噪阀值电平。

6、接收频率微调钮[RIT]在屏幕显示不变的情况下，将接收频率微调±1.2KHz（启动该功能时，屏幕上出现“RIT”字样）。

7、中频频移旋钮[SHIFT]改变中频频率，SSB/CW/RTTY narrow时，±250Hz AM1.2KHzCW-narrow/RTTY narrow时，±250Hz AM时无效。

8、键盘锁定开关[LOCK]锁定键盘（锁定时屏幕出现“LOCK”字样)。

9、主旋钮选择菜单项以及调节频率或信道。

10、前置放大开关[P.AMP]将接收信号放大10db（启动该功能时，屏幕显示“P.AMP”字样）。

11、频道开关[CH]激活和关闭信道选择状态。

（处于激活状态时，屏幕上有“MEMO”字闪烁）12、存储信道号增／减按钮[DN/UP]选择存储信道，在菜单设定时，用来选择要改变的菜单项。

13、衰减开关[ATT]将接收信号衰减20db（启动该功能时，屏幕上出现“ATT”字样）。

14、天线调谐按钮[TUNER]在配AH-3，AT-120等自动天调时调谐用。

（调谐功能启动时有效）15、设置菜单键[SET]进入菜单设置状态。

16、语音压缩开启和关闭语音压缩功能，启动该功能时，屏幕上出现“COM”字样。

17、键盘输入频率，或启用第二功能等。

18、噪声抑制按钮[NB]启动或取消噪声抑制功能（启动时，屏幕上有[NB]字样出现）。

19、步进开关[TS]调整频率时最小进位值。

20、滤波器开关[FIL]选择事先在菜单中设定的中频滤波器。

21、工作模式[MODE]选择收发工作模式（注意USB转为LSB为长按此键即可转换过去）。

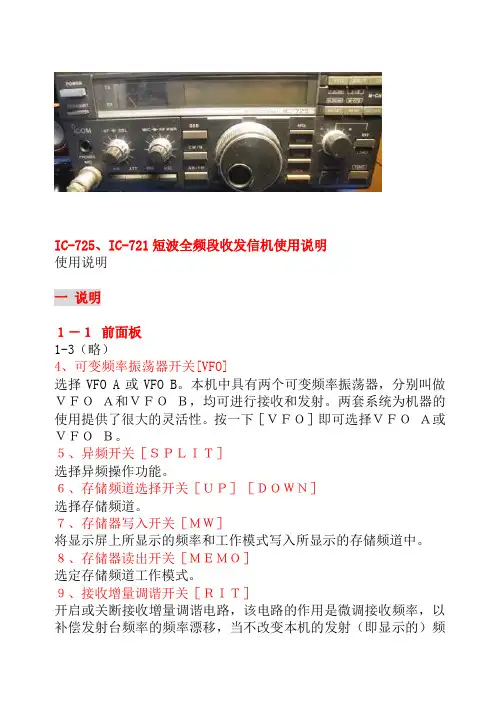

IC-725、IC-721短波全频段收发信机使用说明使用说明一说明１－１前面板1-3（略）4、可变频率振荡器开关[VFO]选择VFO A或VFO B。

本机中具有两个可变频率振荡器，分别叫做ＶＦＯＡ和ＶＦＯＢ，均可进行接收和发射。

两套系统为机器的使用提供了很大的灵活性。

按一下［ＶＦＯ］即可选择ＶＦＯＡ或ＶＦＯＢ。

５、异频开关［ＳＰＬＩＴ］选择异频操作功能。

６、存储频道选择开关［ＵＰ］［ＤＯＷＮ］选择存储频道。

７、存储器写入开关［ＭＷ］将显示屏上所显示的频率和工作模式写入所显示的存储频道中。

８、存储器读出开关［ＭＥＭＯ］选定存储频道工作模式。

９、接收增量调谐开关［ＲＩＴ］开启或关断接收增量调谐电路，该电路的作用是微调接收频率，以补偿发射台频率的频率漂移，当不改变本机的发射（即显示的）频率时，可将显示屏上的频率移动＋—１ＫＨｚ（但不显示），以获得满意的接收效果。

１０、接收增量调谐旋钮当接收增量调谐电路起作用时，用此移动（微调）接收频率。

１１、功能转换开关［ＦＵＮＣ］本机的一些开关具有两种功能，按此开关后，再按相应的开关，即可选择第二功能，见下表：开关功能[FUNC]+[VFO]进入程序存储扫描状态[FUNC]+[SPLIT] 使两个VFO中的频率和工作模式相等[FUNC]+[MEMO] 进入存储扫描状态[FUNC]+[MW] 将存储器中的频率转移到VFO中[FUNC]+[RIT] 将RIT所移动的频率加入显示频率中[FUNC]+[TUNER] 将AH-3旁路（即直通天线）[FUNC]+[KHz] 改变调谐步级[FUNC]+[BAND] 显示或不显示10Hz位的数字[FUNC]+[LOCK]+[MEMO]选择工作模式存储扫描１２、天线调谐器开关［ＴＵＮＥＲ］控制ＡＨ－３型高频全自动天线调谐器（选购件）。

１３、频段开关［ＢＡＮＤ］使调谐旋钮的作用仅仅是选择（改变）频段而不是频率。

１４、调谐旋钮锁定开关［ＬＯＣＫ］使调谐旋钮失效，以及当工作于ＦＭ模式时，发射一个亚音频信号。

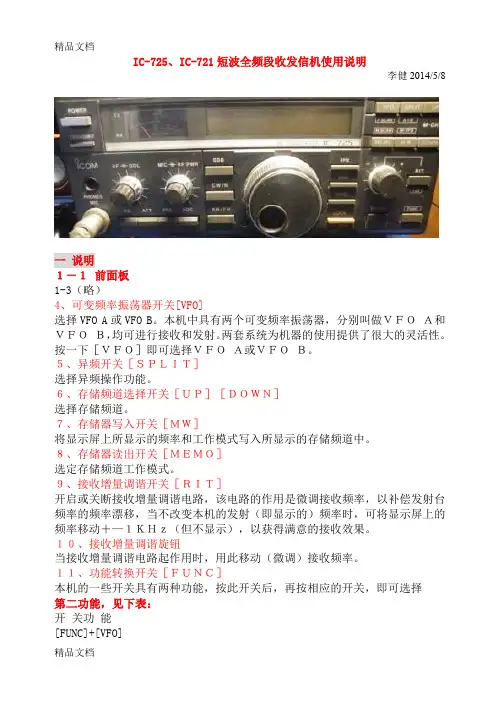

IC-725、IC-721短波全频段收发信机使用说明李健2014/5/8一说明１－１前面板1-3（略）4、可变频率振荡器开关[VFO]选择VFO A或VFO B。

本机中具有两个可变频率振荡器，分别叫做ＶＦＯＡ和ＶＦＯＢ，均可进行接收和发射。

两套系统为机器的使用提供了很大的灵活性。

按一下［ＶＦＯ］即可选择ＶＦＯＡ或ＶＦＯＢ。

５、异频开关［ＳＰＬＩＴ］选择异频操作功能。

６、存储频道选择开关［ＵＰ］［ＤＯＷＮ］选择存储频道。

７、存储器写入开关［ＭＷ］将显示屏上所显示的频率和工作模式写入所显示的存储频道中。

８、存储器读出开关［ＭＥＭＯ］选定存储频道工作模式。

９、接收增量调谐开关［ＲＩＴ］开启或关断接收增量调谐电路，该电路的作用是微调接收频率，以补偿发射台频率的频率漂移，当不改变本机的发射（即显示的）频率时，可将显示屏上的频率移动＋—１ＫＨｚ（但不显示），以获得满意的接收效果。

１０、接收增量调谐旋钮当接收增量调谐电路起作用时，用此移动（微调）接收频率。

１１、功能转换开关［ＦＵＮＣ］本机的一些开关具有两种功能，按此开关后，再按相应的开关，即可选择第二功能，见下表：开关功能[FUNC]+[VFO]进入程序存储扫描状态[FUNC]+[SPLIT] 使两个VFO中的频率和工作模式相等[FUNC]+[MEMO] 进入存储扫描状态[FUNC]+[MW] 将存储器中的频率转移到VFO中[FUNC]+[RIT] 将RIT所移动的频率加入显示频率中[FUNC]+[TUNER] 将AH-3旁路（即直通天线）[FUNC]+[KHz] 改变调谐步级[FUNC]+[BAND] 显示或不显示10Hz位的数字[FUNC]+[LOCK]+[MEMO]选择工作模式存储扫描１２、天线调谐器开关［ＴＵＮＥＲ］控制ＡＨ－３型高频全自动天线调谐器（选购件）。

１３、频段开关［ＢＡＮＤ］使调谐旋钮的作用仅仅是选择（改变）频段而不是频率。

１４、调谐旋钮锁定开关［ＬＯＣＫ］使调谐旋钮失效，以及当工作于ＦＭ模式时，发射一个亚音频信号。

介绍⼀下⼀款车载⽆线电台——IC-718。

其实如今，短波通信已经不怎么⽤了，除了收⾳机以外可能也就⽤在对讲机上，但随着⾃驾游成为⼀种时尚，业余⽆线电爱好者也越来越多，爱好者们在⾏车中利⽤⽆线电设备进⾏信息沟通以享受到了⽆线电运动的乐趣，今天，我就给⼤家介绍⼀下⼀款车载⽆线电台——IC-718。

艾可慕ICOM IC-718短波电台核准代码 CMIIT ID:2010AJ2805
ICOM株式会社是⽇本较⼤的⽆线电通讯设备的专业⼚家，产品质量⾼性能好在世界通讯领域享有很⾼的声誉, 但是在中国购买需要找代理，这⼀点会⽐较⿇烦。

中午终于等到了物流的电话，让我去楼下拿个箱⼦，估计着应该就是它了。

箱⼦不⼤，但是有点沉。

迫不及待的拆开来看。

箱⼦⾥⾯⼀个主机，⼀根电源线，⼀个⼿咪和⼀叠说明书。

新东西不会玩，当然要看看说明书，说明书底下有两张原理图，打开⼀看，卧槽，还是合上吧。

机器的正⾯有话筒插座、⽿机插孔和⼀些按键旋钮，看上去中规中矩。

背⾯有天线的接⼝，电源接⼝和输出，值得⼀提的是，因为这个是车载台，所以电源是可以直接接在汽车的电瓶上的，很多⽆线电爱好者把这个放在车上去⾃驾游，体验⽆线电的乐趣。

装上⼿咪，还真有点那个意思了，在选配件中还可以购买电键，那就和电影⾥的发电报“滴滴滴”⼀样的感觉了，不过那个⽤的是摩斯电码，不是⼀下就能学会的。

由于暂时没有合适的电源⽤，暂时就发个开箱的介绍。

也算是给⼤家普及⼀下⽆线电的知识，也许以后会有更多的⼈加⼊ham⼀族，喜欢上⽆线电，在⾃驾游中体验⽆线电的乐趣。

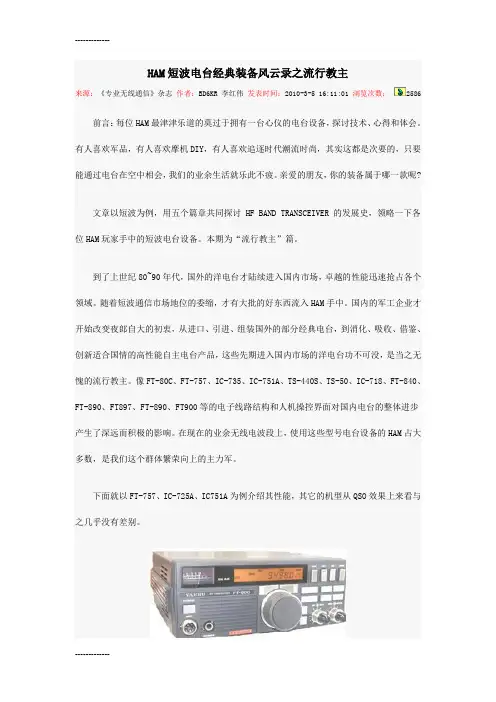

HAM短波电台经典装备风云录之流行教主来源：《专业无线通信》杂志作者：BD6KR 李红伟发表时间：2010-3-5 16:11:01 浏览次数：2586 前言：每位HAM最津津乐道的莫过于拥有一台心仪的电台设备，探讨技术、心得和体会。
