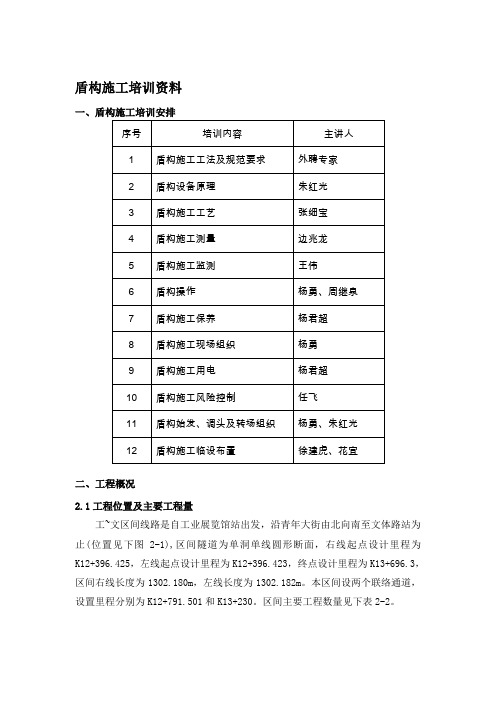

盾构施工培训资料一、盾构施工培训安排二、工程概况2.1工程位置及主要工程量工~文区间线路是自工业展览馆站出发，沿青年大街由北向南至文体路站为止(位置见下图2-1),区间隧道为单洞单线圆形断面，右线起点设计里程为K12+396.425，左线起点设计里程为K12+396.423，终点设计里程为K13+696.3，区间右线长度为1302.180m，左线长度为1302.182m。
本区间设两个联络通道，设置里程分别为K12+791.501和K13+230。
区间主要工程数量见下表2-2。
工~文区间2-1工~文区间位置图2.2线路平纵断面设计概况线路平面设计：工~文区间右线共有四组曲线，半径分别为800米、350米、500米、1500米，转向角分别为α右＝4°40′5″；α左＝16°9′00″；α右＝10°23′59″；α左＝12°29′27″；左线共有三组曲线，半径分别为800米、750米、1500米，转向角分别为α左＝7°13′7″；α右＝6°8′11″；α左＝12°29′27″，左右线间距最大39米，最小12米。
左右线的曲线合计长度1310.16米，占总长度的50%左右，给盾构掘进方向控制增加一定的困难。
线路纵断面设计：左右线均采用“∨”形坡，最大坡度为3%，隧道拱顶最大覆土厚度25.66米，最小覆土厚度16.6米，隧道埋深较大，对地面的干扰小，为了能使行车平顺，在隧道的变坡点设置了竖曲线。
2.3工程地质及水文地质情况2.3.1地形、地貌本区间场地地形平坦，地面标高介于41.82m～42.77m之间，地表最大相对高差0.95m。
根据区域地质资料及勘察报告表明，本区间地貌单元为第四系浑河高漫滩及古河道。
区间范围内地表主要有街道、立交桥、楼房等。
2.3.2工程地质根据勘察报告，工文区间的地质特征从上而下依次为：第四系全新统人工堆积层（Q4ml）、第四系全新统浑河高漫滩及古河道冲积层（Q42al）、第四系全新统浑河新扇冲洪积地层（Q41al-pl）、第四系上更新统浑河老扇冲洪积层（Q32al-pl）、第四系中更新统冲洪积层（Q2al-pl）；该场地地基土主要由第四系全新统和更新统粘性、砂类土及碎石土组成。
盾构培训课件一、引言盾构法作为现代隧道施工的重要技术，具有施工速度快、安全性高、对周边环境影响小等优点，广泛应用于城市轨道交通、水利工程等领域。
为了提高我国盾构施工技术水平，培养一批高素质的盾构施工人才，本课件将详细介绍盾构施工的基本原理、设备组成、施工工艺及安全要点等内容。
二、盾构施工基本原理盾构法是一种利用盾构机进行隧道掘进、衬砌和注浆的施工方法。
盾构机在掘进过程中，通过刀盘旋转切削土体，将切削下来的土体通过输送设备输送到洞外，同时在盾构机尾部进行管片拼装和注浆作业，形成一个完整的隧道结构。
三、盾构设备组成盾构设备主要由刀盘、盾体、推进系统、衬砌拼装系统、注浆系统、通风系统、供电系统、排水系统等组成。
其中，刀盘是盾构机的核心部件，负责切削土体；盾体为盾构机提供保护和支持；推进系统负责盾构机的推进；衬砌拼装系统负责隧道管片的拼装；注浆系统负责隧道周围的注浆作业；通风系统、供电系统、排水系统等则为盾构施工提供必要的保障。
四、盾构施工工艺1.盾构机始发：在始发井内组装盾构机，进行调试和试运行，确保设备性能良好。
然后进行始发井的封闭、加固和降水工作，为盾构机提供安全、稳定的施工环境。
2.盾构机掘进：盾构机在掘进过程中，刀盘旋转切削土体，通过输送设备将切削下来的土体输送到洞外。
同时，在盾构机尾部进行管片拼装和注浆作业，形成一个完整的隧道结构。
3.管片拼装：管片拼装是盾构施工的关键环节，需要保证管片的质量和拼装精度。
在拼装过程中，要严格控制管片的错台、扭转和间隙等参数，确保隧道结构的稳定和防水性能。
4.注浆作业：注浆作业是为了填补盾构机与隧道管片之间的空隙，提高隧道结构的稳定性和防水性能。
注浆材料应选用合适的配比和性能，确保注浆效果。
5.盾构机接收：当盾构机掘进至接收井附近时，进行接收井的封闭、加固和降水工作。
然后拆除盾构机，完成隧道施工。
五、盾构施工安全要点1.盾构机始发和接收：始发和接收是盾构施工的关键环节，要确保始发井和接收井的稳定和安全。
盾构培训ppt课件目录•盾构技术概述•盾构机结构与功能•盾构施工技术要点•盾构施工安全规范与操作指南•盾构维护保养与故障排除•案例分析：成功实施盾构项目的关键因素CONTENTSCHAPTER01盾构技术概述盾构定义与原理定义盾构是一种用于地下工程建设的先进施工方法，它使用盾构机在地下进行挖掘和支护，同时构建隧道结构。
原理盾构机在挖掘过程中，通过刀盘切削土体，同时利用千斤顶推动盾体前进。
在挖掘过程中，盾体内部的支护结构起到临时支撑作用，保证隧道施工的安全。
盾构发展历程初始阶段01盾构技术起源于19世纪中叶，最初用于水下隧道的施工。
随着技术的发展，逐渐应用于城市地铁、市政管道等领域。
发展阶段0220世纪70年代以来，盾构技术得到了快速发展，出现了多种类型的盾构机，如土压平衡盾构、泥水平衡盾构等。
同时，盾构施工技术也不断创新，提高了施工效率和安全性。
成熟阶段03目前，盾构技术已经相当成熟，广泛应用于全球各地的地下工程建设中。
随着数字化、智能化技术的发展，盾构施工正向着更加高效、精准的方向发展。
其他领域除了上述领域外，盾构技术还可以应用于矿山、水利等领域中的地下工程建设。
城市地铁城市地铁是盾构技术的主要应用领域之一。
通过盾构施工，可以快速、安全地构建地铁隧道，满足城市交通需求。
市政管道盾构技术也广泛应用于市政管道建设，如供水、排水、燃气等管道的铺设。
通过盾构施工，可以减少对地面交通和环境的干扰，提高施工效率。
水下隧道盾构技术在水下隧道建设中具有独特优势，可以在水下复杂地质条件下进行安全、高效的施工。
盾构应用领域CHAPTER02盾构机结构与功能前体中体后体辅助系统盾构机主要组成部分01020304包括刀盘、切削刀具、主驱动等，用于开挖土体。
包括盾壳、推进系统、管片拼装机等，用于支撑和保护设备，同时提供推进力。
包括螺旋输送机、皮带机等，用于将挖掘出的土体运出隧道。
包括液压系统、电气系统、控制系统等，为盾构机提供动力和控制。
