粉末冶金材料性能

粉末冶金基础知识（一）粉末的化学成分及性能尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（m）或纳米（nm）。

1.粉末的化学成分常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。

2.粉末的物理性能⑴粒度及粒度分布粉料中能分开并独立存在的最小实体为单颗粒。

实际的粉末往往是团聚了的颗粒，即二次颗粒。

实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。

⑵颗粒形状即粉末颗粒的外观几何形状。

常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。

⑶比表面积即单位质量粉末的总表面积，可通过实际测定。

比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。

3.粉末的工艺性能粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。

⑴填充特性指在没有外界条件下，粉末自由堆积时的松紧程度。

常以松装密度或堆积密度表示。

粉末的填充特性与颗粒的大小、形状及表面性质有关。

⑵流动性指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。

流动性受颗粒粘附作用的影响。

⑶压缩性表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。

影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。

⑷成形性指粉末压制后，压坯保持既定形状的能力，用粉末能够成形的最小单位压制压力表示，或用压坯的强度来衡量。

成形性受颗粒形状和结构的影响。

（二）粉末冶金的机理1.压制的机理压制就是在外力作用下，将模具或其它容器中的粉末紧密压实成预定形状和尺寸压坯的工艺过程。

钢模冷压成形过程如图7.1.2所示。

粉末装入阴模,通过上下模冲对其施压。

在压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒表面的氧化膜破碎，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合作用增强，从而形成具有一定密度和强度的压坯。

粉末冶金材料的力学性能研究在现代材料科学领域，粉末冶金作为一种重要的制备方法，已经为各种行业提供了广泛应用的材料。

粉末冶金材料由于其特殊的微观结构和化学成分，具有独特的力学性能，因此对其力学性能进行深入研究具有重要意义。

本文将探讨粉末冶金材料的力学性能研究内容，以及常用的测试方法和技术。

一、粉末冶金材料的力学性能研究内容粉末冶金材料的力学性能研究内容涉及多个方面，包括材料的强度、韧性、硬度、疲劳寿命等参数。

下面将分别对这些参数进行介绍。

1. 材料的强度强度是材料在外力作用下抵抗破坏的能力。

对于粉末冶金材料来说，强度与其组织结构和成分密切相关。

通过研究不同加工工艺对材料强度的影响，可以优化材料的力学性能。

2. 材料的韧性韧性是材料在受力时发生塑性变形的能力。

粉末冶金材料通常具有较好的韧性，这是由于微观结构中存在着各向异性的孔洞，有利于能量的吸收和分散。

3. 材料的硬度硬度是指材料抵抗外力压入的能力，通常用于评估材料的抗磨性能和耐磨性。

粉末冶金材料的硬度可以通过给定的压缩试验进行评估，也可以通过显微硬度测试等方法进行测量。

4. 材料的疲劳寿命疲劳寿命是指材料在交变载荷下破坏的周期数。

粉末冶金材料的疲劳寿命与材料的强度、韧性、孔洞等因素有关。

通过研究材料的疲劳寿命，可以为工程应用提供依据。

二、粉末冶金材料力学性能测试方法和技术为了研究粉末冶金材料的力学性能，需要采用一些有效的测试方法和技术，下面列举几种常用的方法：1. 压缩试验压缩试验是评估材料强度和硬度的常用方法。

通过在标准条件下施加压缩荷载，可以测量材料在压缩过程中的应变和应力，从而得到材料的力学性能参数。

2. 弯曲试验弯曲试验通常用于评估材料的韧性。

通过在标准条件下施加弯曲力，可以测量材料在弯曲过程中的应变和应力，从而评估材料的韧性水平。

3. 疲劳试验疲劳试验用于评估材料在交变载荷下的疲劳寿命。

通过在交变载荷下对材料进行循环加载，可以确定材料的疲劳强度和疲劳寿命。

公司制造的铁基粉末冶金零件执行标准与成分性能<一> GB/T14667.1-93<二> MPIF-35-75HT -85HT 520 590 < 0.5 620 32 60 6.9 590 660 < 0.5 690 35 60 7.1烧结铁和烧结碳钢的化学成分(%).材料牌号Fe CF-0000 97.7-100 0.0-0.3F-0005 97.4-99.7 0.3-0.6F-0008 97.1-99.4 0.6-0.9 注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为2.0%。

▲注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为2.0%。

烧结铁-铜合金和烧结铜钢的化学成分(%).材料牌号Fe Cu CFC-0200 83.8-98.5 1.5-3.9 0.0-0.3FC-0205 93.5-98.2 1.5-3.9 0.3-0.6FC-020893.2-97.9 1.5-3.9 0.6-0.9FC-0505 91.4-95.7 4.0-6.0 0.3-0.6FC-0508 91.1-95.4 4.0-6.0 0.6-0.9FC-0808 88.1-92.4 7.0-9.0 0.6-0.9FC-1000 87.2-90.5 9.5-10.5 0.0-0.3烧结铁-镍合金和烧结镍钢的化学成分(%).材料牌号Fe Ni Cu CFN-0200 92.2-99.0 1.0-3.0 0.0-2.5 0.0-0.3FN-0205 91.9-98.7 1.0-3.0 0.0-2.5 0.3-0.6FN-0208 91.6-98.4 1.0-3.0 0.0-2.5 0.6-0.9FN-0405 89.9-96.7 3.0-5.5 0.2-2.0 0.3-0.6FN-0408 89.6-96.4 3.0-5.5 0.0-2.0 0.6-0.9注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为2.0%⊙铁-铜合金和铜钢粉末冶金材料性能(MPIF-35)铁-镍合金和镍钢粉末冶金材料性能(MPIF-35) ↑上一页⊙不锈钢系列粉末冶金制品执行标准与典型牌号的成分和性能-不锈钢(MPIF-35)⊙铜基系列粉末冶金制品执行标准成分与性能-铜基(GB2688-81)⊙＜三＞"DIN V 30 910" 及"ISO5755" (成分与性能略) ⊙烧结铝镍钴永磁合金的磁特性及其它物理特性< 規格二- 不銹鋼>FTG60-25(50R) 材料的力学性能。

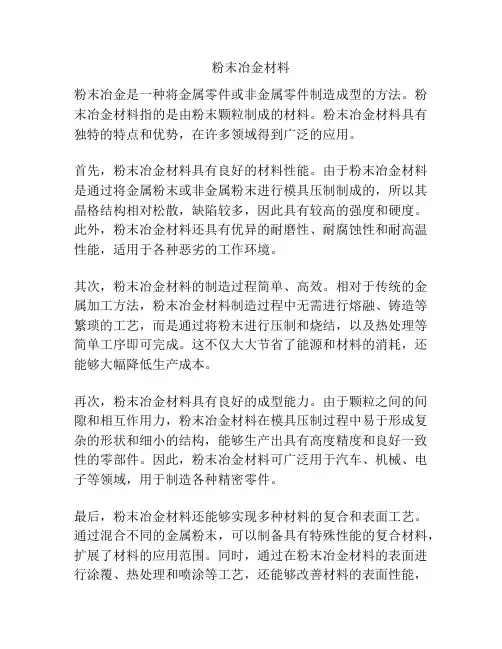

粉末冶金材料
粉末冶金是一种将金属零件或非金属零件制造成型的方法。

粉末冶金材料指的是由粉末颗粒制成的材料。

粉末冶金材料具有独特的特点和优势，在许多领域得到广泛的应用。

首先，粉末冶金材料具有良好的材料性能。

由于粉末冶金材料是通过将金属粉末或非金属粉末进行模具压制制成的，所以其晶格结构相对松散，缺陷较多，因此具有较高的强度和硬度。

此外，粉末冶金材料还具有优异的耐磨性、耐腐蚀性和耐高温性能，适用于各种恶劣的工作环境。

其次，粉末冶金材料的制造过程简单、高效。

相对于传统的金属加工方法，粉末冶金材料制造过程中无需进行熔融、铸造等繁琐的工艺，而是通过将粉末进行压制和烧结，以及热处理等简单工序即可完成。

这不仅大大节省了能源和材料的消耗，还能够大幅降低生产成本。

再次，粉末冶金材料具有良好的成型能力。

由于颗粒之间的间隙和相互作用力，粉末冶金材料在模具压制过程中易于形成复杂的形状和细小的结构，能够生产出具有高度精度和良好一致性的零部件。

因此，粉末冶金材料可广泛用于汽车、机械、电子等领域，用于制造各种精密零件。

最后，粉末冶金材料还能够实现多种材料的复合和表面工艺。

通过混合不同的金属粉末，可以制备具有特殊性能的复合材料，扩展了材料的应用范围。

同时，通过在粉末冶金材料的表面进行涂覆、热处理和喷涂等工艺，还能够改善材料的表面性能，
提高其耐磨、耐腐蚀和摩擦性能。

综上所述，粉末冶金材料是一种具有良好性能、制造过程简单高效、具有良好成型能力和适用于复合和表面工艺的材料。

在工业生产和科学研究中，粉末冶金材料已经得到广泛应用，并在不同领域发挥着重要作用。

粉末冶金材料粉末冶金材料是一种通过将金属粉末或粉末混合物在一定的温度、压力条件下压制成型，再经过烧结或热处理得到所需形状和性能的金属材料的制备工艺。

粉末冶金材料具有独特的优点，因此在各种工业领域得到广泛应用。

首先，粉末冶金材料具有优异的工艺性能。

由于粉末冶金材料的原料为金属粉末，因此可以通过模具压制成各种复杂形状的零件，且可以在不同的温度和压力条件下进行成型，适应各种加工工艺要求。

这使得粉末冶金材料在制造复杂零件时具有独特的优势，大大提高了生产效率。

其次，粉末冶金材料具有优异的机械性能。

由于粉末冶金材料在成型后需要进行烧结或热处理，使得材料内部结构得到优化，晶粒得到再结晶，从而提高了材料的硬度、强度和耐磨性等机械性能。

此外，粉末冶金材料还可以通过合金化、表面处理等方式进行性能调控，满足不同工程应用的要求。

再次，粉末冶金材料具有优异的耐腐蚀性能。

由于粉末冶金材料可以通过合金化、表面处理等方式改变材料的化学成分和表面状态，因此可以在一定程度上提高材料的耐腐蚀性能。

这使得粉末冶金材料在化工、航空航天等领域得到广泛应用，成为了替代传统材料的重要选择。

最后，粉末冶金材料具有优异的经济性能。

由于粉末冶金材料可以通过粉末冶金成型、烧结或热处理等工艺制备成型，因此可以实现材料的高效利用，减少了材料浪费，降低了生产成本。

同时，粉末冶金材料还可以通过批量生产、自动化生产等方式降低生产成本，提高了产品的竞争力。

综上所述，粉末冶金材料具有优异的工艺性能、机械性能、耐腐蚀性能和经济性能，因此在汽车、航空航天、电子、军工等领域得到广泛应用。

随着科技的不断进步和工业的不断发展，相信粉末冶金材料将会在未来发展中发挥越来越重要的作用。

粉末冶金材料概述引言粉末冶金材料是一类通过粉末冶金工艺制备的新型材料。

粉末冶金是指通过粉末冶金工艺将金属或非金属粉末压制成型，经过烧结或其他处理方法得到所需材料的一种制备方法。

粉末冶金材料因其独特的结构和性能，在许多工业和科研领域受到广泛关注。

本文将对粉末冶金材料进行概述，包括其制备方法、特点和应用领域等方面。

粉末冶金材料的制备方法粉末冶金材料的制备方法主要包括粉末制备、成型和烧结等步骤。

粉末制备粉末制备是粉末冶金材料制备的第一步。

粉末制备方法有很多种，包括物理方法和化学方法两大类。

物理方法主要包括气雾法、机械法、电解法和溅射法等。

其中，气雾法是指通过气体或喷雾器产生粉末颗粒，例如高温气雾法和超声气雾法。

机械法是指通过机械力使原料产生破碎、研磨或合金化的方法，常见的机械法有球磨法和挤压法等。

电解法是指通过电解原理将金属溶液电解析出粉末。

溅射法是将金属或合金靶材置于真空或较低压力下，在被轰击时产生粉末颗粒。

化学方法主要包括沉积法和还原法等。

沉积法是将金属盐溶液注入电化学池中，通过电解原理在电极上析出粉末。

还原法是指通过还原反应将金属离子还原成金属粉末。

成型是将粉末加工成所需形状的步骤。

常见的成型方法有压制、注射成型和挤压等。

压制是将粉末放入模具中，在一定压力下使其成型。

注射成型是将粉末与有机绑定剂混合，通过注射机将混合物喷射到模具中，经过固化后得到成型件。

挤压是将粉末放入带有孔的金属筒子中，在压力下挤出形状。

烧结是粉末冶金材料制备的最后一步，通过加热使粉末颗粒之间的结合力增强，形成致密的材料。

烧结温度和时间根据材料的要求进行选择，一般在金属的熔点以下，同时需要保证烧结后的材料具有所需的物理和化学性质。

粉末冶金材料的特点粉末冶金材料具有许多独特的特点，使其在许多领域具有广泛的应用前景。

高纯度由于粉末冶金材料可以通过粉末制备方法获得，因此可以获得高纯度的材料。

在制备过程中，可以通过选择合适的原料和控制工艺参数，减少杂质的含量，从而获得高纯度的材料。

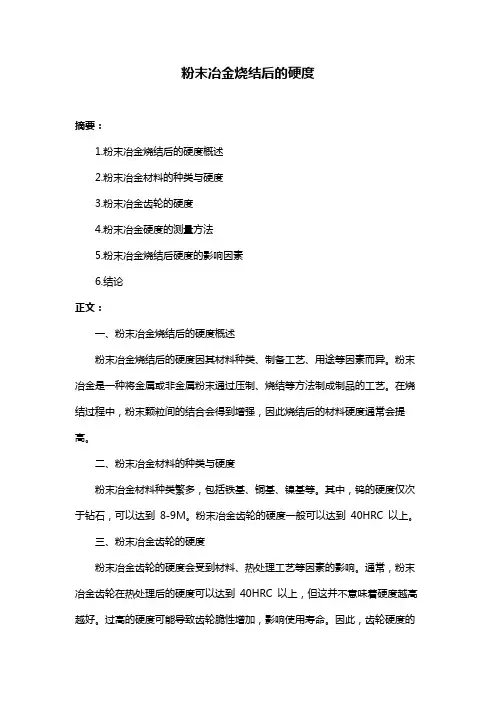

粉末冶金烧结后的硬度摘要：1.粉末冶金烧结后的硬度概述2.粉末冶金材料的种类与硬度3.粉末冶金齿轮的硬度4.粉末冶金硬度的测量方法5.粉末冶金烧结后硬度的影响因素6.结论正文：一、粉末冶金烧结后的硬度概述粉末冶金烧结后的硬度因其材料种类、制备工艺、用途等因素而异。

粉末冶金是一种将金属或非金属粉末通过压制、烧结等方法制成制品的工艺。

在烧结过程中，粉末颗粒间的结合会得到增强，因此烧结后的材料硬度通常会提高。

二、粉末冶金材料的种类与硬度粉末冶金材料种类繁多，包括铁基、铜基、镍基等。

其中，钨的硬度仅次于钻石，可以达到8-9M。

粉末冶金齿轮的硬度一般可以达到40HRC 以上。

三、粉末冶金齿轮的硬度粉末冶金齿轮的硬度会受到材料、热处理工艺等因素的影响。

通常，粉末冶金齿轮在热处理后的硬度可以达到40HRC 以上，但这并不意味着硬度越高越好。

过高的硬度可能导致齿轮脆性增加，影响使用寿命。

因此，齿轮硬度的选择需要根据实际使用需求进行合理设定。

四、粉末冶金硬度的测量方法粉末冶金硬度的测量方法有多种，常用的有洛氏硬度计、维氏硬度计和布氏硬度计。

根据工艺状态和材料硬度，选择合适的硬度标尺进行测量。

例如，软点的材料可以使用100 公斤总负荷、钢球压头测量洛氏HRB；硬的材料可以使用150 公斤总负荷、金刚石压头测量洛氏HRC；很高硬度的材料可以选择60 公斤总负荷、金刚石压头测量洛氏HRA。

五、粉末冶金烧结后硬度的影响因素粉末冶金烧结后的硬度受多种因素影响，如粉末颗粒大小、粉末比例、压制密度、烧结温度、保温时间等。

为了获得理想的硬度，需要对这些因素进行优化和控制。

六、结论粉末冶金烧结后的硬度是一个复杂且受多种因素影响的问题。

在选择硬度时，需要综合考虑材料的用途、加工工艺、成本等因素，以达到最佳的性能。

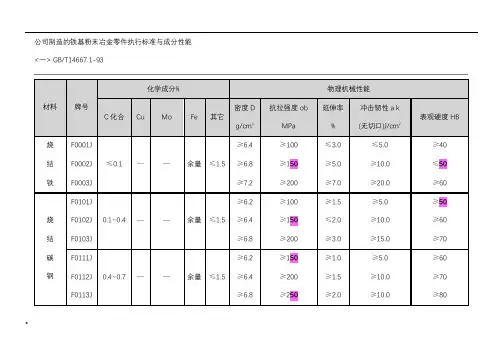

公司制造的铁基粉末冶金零件执行标准与成分性能<一> GB/T14667。

1-93〈二〉MPIF—35烧结铁和烧结碳钢的化学成分（％）.材料牌号Fe CF-0000 97。

7-100 0。

0-0.3 F—0005 97.4—99。

7 0。

3—0。

6 F—0008 97。

1—99.4 0。

6-0.9注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素）总量的最大值为2.0％。

▲注：用差减法求出的其它元素（包括为了特殊目的而添加的其它元素）总量的最大值为2.0％. 烧结铁-铜合金和烧结铜钢的化学成分（％）.材料牌号Fe Cu CFC-0200 83.8-98。

5 1.5-3.9 0。

0-0.3FC—0205 93。

5-98。

2 1。

5—3.9 0。

3—0。

6FC-020893.2-97。

9 1。

5—3。

9 0。

6—0。

9FC-0505 91。

4-95。

7 4.0—6.0 0.3-0.6FC-0508 91。

1-95。

4 4。

0-6。

0 0。

6—0。

9FC—0808 88.1-92.4 7。

0—9。

0 0.6—0。

9FC—1000 87。

2-90.5 9.5-10.5 0。

0—0。

3烧结铁-镍合金和烧结镍钢的化学成分(％).材料牌号Fe Ni Cu CFN—020092。

2-99。

1。

0-3。

0 0.0-2。

50。

0—0。

3FN—020591。

9—98.71。

0-3。

0 0。

0-2。

5 0.3—0.6FN—0208 91.6-98。

4 1.0—3。

00。

0—2。

50.6—0。

9FN-0405 89.9-96。

7 3.0—5.50。

2—2。

0.3—0。

6FN—0408 89.6-96。

4 3.0—5.5 0.0—2。

0 0。

6-0.9注: 用差减法求出的其它元素（包括为了特殊目的而添加的其它元素)总量的最大值为2.0%⊙ 铁—铜合金和铜钢粉末冶金材料性能（MPIF-35)铁-镍合金和镍钢粉末冶金材料性能(MPIF—35) ↑上一页⊙不锈钢系列粉末冶金制品执行标准与典型牌号的成分和性能—不锈钢(MPIF-35)⊙铜基系列粉末冶金制品执行标准成分与性能—铜基（GB2688—81）⊙＜三＞”DIN V 30 910” 及”ISO5755” (成分与性能略）⊙烧结铝镍钴永磁合金的磁特性及其它物理特性〈 規 格 二 - 不銹鋼 〉TypeChemical Composition （％）Physical Mechanical PropertiesFe Cr Ni Cu Tin Si Mn Mo C S Other Density(g/cm 3） Ultimate Tensile Strength (kg/mm 2)Elong-ation(％） Hard —nessSUS303LSCba l 18。

粉末冶金材料及制备技术概述粉末冶金是一种重要的材料制备技术，利用粉末作为原料，通过烧结、热压等工艺将粉末颗粒组装成致密体或复杂形状的零件。

粉末冶金材料因其独特的微观结构和优异的性能，被广泛应用于汽车、航空航天、机械制造等领域。

本文将介绍粉末冶金材料的基本特点，制备工艺以及应用领域。

粉末冶金材料的特点粉末冶金材料具有以下几个特点：1.化学均匀性：粉末冶金材料由单一原料粉末组成，保持了原料的化学均匀性，避免了其他制备工艺中容易出现的成分偏析问题。

2.孔隙率可控：通过调整粉末的颗粒大小和形状，以及制备工艺中的烧结、热压参数，可以控制材料的孔隙率。

这对于某些应用中需要具有特定孔隙结构的材料十分重要。

3.致密且均匀：粉末冶金材料的制备过程中，粉末颗粒会经历烧结或热压等工艺，使得颗粒之间发生固化，形成致密的材料结构。

同时，由于粉末冶金材料的制备过程是固相制备，因此几乎没有晶粒长大的问题，材料的晶界均匀性较好。

4.组织可控：粉末冶金材料的组织可以通过调整原料粉末的物理性质、添加外加剂以及制备工艺来进行调控。

这使得粉末冶金材料可以具备多种特殊的组织结构，如纳米晶材料、金属陶瓷复合材料等。

粉末冶金材料的制备技术粉末冶金材料的制备技术主要包括粉末制备和粉末冶金工艺。

粉末制备粉末冶金材料的制备首先需要粉末的制备。

常见的粉末制备方法包括：1.机械法：通过机械碾磨或球磨等机械力的作用，将原料材料研磨成粉末。

2.化学法：通过化学反应使得原料形成沉淀或气体生成，再进行沉淀或气体的分离和干燥，得到粉末。

3.物理法：包括气相凝聚法、电解法、热气法等，通过物理方法将原料转化为粉末。

粉末冶金工艺粉末冶金工艺是将粉末颗粒进行组装和固化的过程，常见的工艺包括：1.烧结：将粉末颗粒加热至接近熔点的温度，使得颗粒之间发生结合，形成致密体。

2.热压：在高温和高压条件下对粉末进行压制，使颗粒之间发生固化，形成致密体。

3.注射成形：将粉末和有机粘结剂混合后，通过注射成形的方式进行制备，形成绿体后再进行烧结。

粉末冶金材料牌号粉末冶金材料是一种通过粉末冶金工艺制备的材料，具有优异的性能和广泛的应用。

在工程领域中，粉末冶金材料的牌号是非常重要的，不同的牌号代表着不同的材料成分和性能特点。

本文将介绍几种常见的粉末冶金材料牌号及其特点。

首先，我们来介绍一种常见的粉末冶金材料牌号——Fe-Cu-Ni。

这种材料主要由铁、铜和镍组成，具有优异的导电性和热导率，因此在电子元器件和导热材料中得到广泛应用。

Fe-Cu-Ni材料的牌号通常以其成分比例来表示，比如Fe75-Cu20-Ni5，其中数字表示各元素的质量百分比。

不同比例的Fe-Cu-Ni材料具有不同的性能，可以根据具体的工程需求进行选择。

另外，还有一种常见的粉末冶金材料牌号是WC-Co。

这种材料是由碳化钨颗粒和钴基体组成，具有极高的硬度和耐磨性，因此在切削工具和磨料材料中得到广泛应用。

WC-Co材料的牌号通常以碳化钨颗粒的平均粒径和钴基体的质量百分比来表示，比如WC-6Co，其中6表示钴基体的质量百分比。

不同牌号的WC-Co材料具有不同的硬度和耐磨性，可以根据具体的工程需求进行选择。

此外，还有一种常见的粉末冶金材料牌号是Al-Si。

这种材料是由铝和硅组成，具有优异的耐腐蚀性和轻量化特点，因此在航空航天和汽车制造领域得到广泛应用。

Al-Si材料的牌号通常以铝和硅的质量百分比来表示，比如Al-12Si，其中12表示硅的质量百分比。

不同牌号的Al-Si材料具有不同的耐腐蚀性和轻量化特点，可以根据具体的工程需求进行选择。

综上所述，粉末冶金材料牌号是工程领域中非常重要的指标，不同的牌号代表着不同的材料成分和性能特点。

工程师在选择粉末冶金材料时，应该根据具体的工程需求和材料特点进行合理的选择，以确保工程的顺利进行和产品的优异性能。

希望本文介绍的几种常见的粉末冶金材料牌号能够为工程师们在材料选择方面提供一些帮助。

粉末冶金法的优缺点及应用粉末冶金法是一种利用金属和非金属粉末作为原材料，通过压制和烧结等工艺制备材料的方法。

粉末冶金法具有以下优点和应用：优点：1. 原材料利用率高：粉末冶金法避免了传统冶金工艺中的材料浪费问题，可以有效利用材料，提高资源利用率。

2. 工艺灵活性强：该方法可以制备各种形状和尺寸的零件，包括复杂的几何形状。

通过调整原料粉末的颗粒大小和成分，可以满足不同应用的需求。

3. 材料性能优异：通过粉末冶金法制备的材料具有很高的纯度和均匀性，密度高，结构致密，因此具有较高的机械性能、导电性能和热导性能。

4. 焊接和热处理性能好：相比于其他制备方法，由粉末冶金法制备的材料具有良好的焊接性能和热处理性能，更易于进行后续加工和处理。

缺点：1. 设备和能耗成本高：粉末冶金法的制备设备复杂，投资费用较高。

同时，加工过程中需要消耗大量的电能和热能，能耗较高。

2. 制备周期长：粉末冶金法需要进行多道工序，包括粉末制备、混合、压制、烧结等，所需时间较长，周期较长。

3. 部分材料难以获得：某些特殊材料的粉末较难获得，限制了粉末冶金法的应用范围。

应用：1. 金属制品：粉末冶金法广泛应用于金属制品的制备，包括汽车零部件、工具、航空航天零部件等。

通过粉末冶金法可以制备出具有高精度、高强度和轻质化特点的金属制品。

2. 合金制备：粉末冶金法可以制备出各种金属合金，包括钼合金、不锈钢合金等。

通过调整原料粉末的成分，可以获得不同特性的合金材料。

3. 电子器件：粉末冶金法可以制备出电子器件中使用的导电材料，如触点材料、电阻材料等。

这些材料具有优异的导电性能、耐磨性能和热稳定性能。

4. 硬质合金：粉末冶金法广泛应用于硬质合金的制备。

硬质合金具有高硬度、高耐磨性和高强度等优点，在切削工具、钻头、磨料等领域有广泛应用。

5. 陶瓷制品：粉末冶金法可用于制备陶瓷制品，如陶瓷刀具、陶瓷材料等。

这些陶瓷制品具有优异的耐磨性、绝缘性和耐高温性能。

粉末冶金材料的分类及应用
粉末冶金材料是一种经过特殊处理的金属粉末，它是一种新型材料，具有性能优越，容易加工等特点。

粉末冶金材料可以分为几大类：
铁基粉末冶金材料：包括钢铁、不锈钢、弹性体和马氏体等，通常应用于矿山机械设备、航空航天以及各种工业机械装备。

非铁基粉末冶金材料：包括镁合金、铝合金、铜合金、锡合金等，主要用于制造建筑材料、泵、电力设备，以及电子、造纸和印刷行业等。

混合粉末冶金材料：广泛应用于航空航天、船舶和机械工业中，如铬钼合金、铜钛合金、钛合金等。

高温合金：又称耐高温合金，具有抗热侵蚀性能好，可以承受大量热负荷，是火力发电厂和军工行业所经常使用的一种粉末冶金材料。

磁性粉末冶金材料：由磁性金属粉末制成，主要用于制造磁记录存储介质、磁性分离设备、电磁制动器等。

以上是粉末冶金材料的主要分类，它们的应用也是十分广泛的。

粉末冶金材料用于制造航空航天、机械制造和电子行业的部件，也可以用于汽车制造，电力、核能及石油化工行业，以及汽车、摩托车、电脑、DVD/CD光盘等消费品的整体或零部件制造。

粉末冶金材料还能够制作出具有精密尺寸的各种零件，以及容易分解的模块性产品，在微电子、精密装备和数控机床上也有很多应用。

此外，粉末冶金材料的应用还可以延伸到生物医学材料的研究中，以及复合材料的制备上，它具有更好的表面性能、耐腐蚀性能和系统性能，为工业制造提供了新的发展方向。

粉末冶金基础知识粉末冶金是一种通过加工金属粉末来制造零件和材料的加工技术。

粉末冶金工艺的基本原理是将金属粉末在高温和高压条件下进行压制和烧结，使其在固态下发生扩散和结合，形成具有一定形状和性能的零件和材料。

粉末冶金的基础知识包括粉末的制备、压制和烧结过程以及粉末冶金材料的性能等方面。

一、粉末的制备粉末冶金的第一步是制备金属粉末。

金属粉末可以通过机械球磨、化学方法、电化学方法和气相沉积等多种方法获得。

其中，机械球磨是常用的制备金属粉末的方法。

通过在球磨机中将金属块或粉末与球磨介质一起进行反复磨蚀，使金属表面不断剥落并形成粉末。

二、粉末的压制粉末的压制是将金属粉末在模具中进行压实，使其形成一定形状和尺寸的零件。

压制主要分为冷压和热压两种方式。

冷压是在室温下进行的压制过程，适用于易压制的材料和简单形状的零件。

热压则需要在高温下进行，可以加快扩散和结合过程，得到更密实的零件。

三、粉末的烧结粉末的烧结是将压制成型的粉末在高温下进行加热，使其发生扩散和结合，形成致密的块状材料。

烧结过程中，金属粉末之间的颗粒通过扩散相互结合，并且形成晶粒长大，使材料的性能得到提高。

烧结温度和时间的选择对于材料的性能具有重要影响。

四、粉末冶金材料的性能粉末冶金材料具有许多优异的性能。

首先，粉末冶金可以制得高纯度的材料，因为粉末冶金材料的成分可以通过调整原料粉末的配比来控制。

其次，粉末冶金可以制造具有复杂形状和内部结构的零件，满足不同的工程需求。

此外，粉末冶金材料具有较高的强度、硬度和耐磨性能，适用于高强度和耐磨的工作环境。

粉末冶金还有一些其他的应用领域，如制备陶瓷材料、复合材料和表面涂层等。

陶瓷材料由陶瓷粉末或金属粉末与陶瓷粉末混合烧结而成，具有低密度、高硬度和高耐热性能，被广泛应用于制造刀具、轴承和结构材料等。

复合材料由金属粉末和陶瓷或有机材料混合烧结而成，结合了金属和陶瓷或有机材料的优点，具有较好的力学性能和导热性能。

表面涂层是将金属粉末喷涂到工件表面，形成保护层或改善表面性能。

公司制造的铁基粉末冶金零件执行标准与成分性能<一> GB/<二> MPIF-35烧结铁和烧结碳钢的化学成分(%).材料牌号Fe CF-0000注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为%。

▲注: 用差减法求出的其它元素(包括为了特烧结铁-铜合金和烧结铜钢的化学成分(%).材料牌号Fe Cu CFC-0200烧结铁-镍合金和烧结镍钢的化学成分(%).材料牌号Fe Ni Cu CFN-0200注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为%殊目的而添加的其它元素)总量的最大值为%。

⊙ 铁-铜合金和铜钢粉末冶金材料性能(MPIF-35)材料编号最小强度(A)(E)拉伸性能横向断裂压缩屈服强度%)硬度密度屈服极限极限强度屈服强度%)伸长率宏观(表现)微观(换算的) MPa MPa MPa%MPa MPa络氏g/cm3FC-0200-15-18-21-24 10017014031012011HRBN/A 120190160350140181402101803901602617023020043018036FC-0205-30-35-40-45 210240240< 41034037HRBN/A 240280280< 52037048280340310< 66039060310410340< 79041072FC-0205-60HT-70HT-80HT-90HT 410480< 66039019HRC58HRC 480550< 7604902558 550620(D)< 8305903158 620690< 9306603658FC-0208-30-40-50-60 210240240< 41039050HRBN/A 280340310< 62043061340410380< 86046073410520450< 107049084FC-0208-50HT-65HT-80HT-95HT 340450< 66040020HRC60HRC 450520< 7605002760 550620(D)< 9006303560 660660720< 10307204360铁-镍合金和镍钢粉末冶金材料性能(MPIF-35)↑上一页⊙不锈钢系列粉末冶金制品执行标准与典型牌号的成分和性能-不锈钢(MPIF-35)⊙铜基系列粉末冶金制品执行标准成分与性能-铜基 (GB2688-81)＜三＞ "DIN V 30 910" 及 "ISO5755" (成分与性能略)⊙烧结铝镍钴永磁合金的磁特性及其它物理特性< 規格二 - 不銹鋼 >。

粉末冶金原理
粉末冶金是一种通过将金属或非金属粉末在一定条件下压制、烧结或熔炼而制备块状材料的工艺。

相较于传统的熔融金属加工方法，粉末冶金具有以下优点：
1. 材料利用率高：粉末冶金可以充分利用原料，减少浪费。

在制备过程中，可以将不同粉末按照一定比例混合，使得合金的成分更加均匀，从而提高材料的性能。

2. 可以制备复杂的形状：粉末冶金可以制备出具有复杂形状的零件和部件，例如齿轮、凸轮等，而这些形状很难通过传统的加工方法实现。

3. 材料性能优越：粉末冶金制备的材料具有均匀的组织结构和较高的密度，因此其物理性能、力学性能和化学性能等方面往往比传统材料更好。

同时，可以通过改变原料的成分和粒度来调整材料的性能，满足不同的工程需求。

4. 节约能源：粉末冶金不需要进行熔融处理，可以节约大量能源，降低对环境的影响。

在粉末冶金的制备过程中，通常包括粉末的制备、混合、压制成形、烧结和后处理等步骤。

其中，烧结是粉末冶金的核心步骤，通过在一定温度下加热和应用一定的压力，使粉末颗粒之间形成结合力，从而形成致密的块状材料。

虽然粉末冶金具有众多优点，但也存在一些限制。

例如，由于
粉末冶金需要较高的温度和压力，加工设备和工艺相对复杂，制造成本较高。

此外，制备大尺寸的零件也比较困难。

总的来说，粉末冶金是一种重要的金属材料制备技术，可以用于制备具有优越性能的材料和零件。

随着科学技术的不断进步，粉末冶金将会在更多的领域得到应用和发展。

上千种粉末冶金材料化学成分1. 简介粉末冶金是一种通过将金属或非金属材料粉末进行成型和烧结等工艺加工，制备高性能材料的方法。

粉末冶金材料具有优异的物理、化学和机械性能，广泛应用于汽车、航空航天、电子、机械制造等领域。

本文将介绍上千种粉末冶金材料的化学成分及其特点。

2. 金属粉末冶金材料2.1 铝合金粉末铝合金粉末是一种常见的金属粉末冶金材料，主要成分为铝及其合金元素。

常见的铝合金粉末包括铝硅合金粉末、铝镁合金粉末、铝锰合金粉末等。

这些材料具有低密度、高强度、良好的耐腐蚀性和导热性能，广泛应用于航空航天、汽车制造等领域。

2.2 钛合金粉末钛合金粉末是一种轻质高强度的金属粉末冶金材料，主要成分为钛及其合金元素。

常见的钛合金粉末包括纯钛粉末、钛铝合金粉末、钛钼合金粉末等。

这些材料具有良好的耐腐蚀性、高温强度和生物相容性，在航空航天、医疗器械等领域有广泛应用。

2.3 不锈钢粉末不锈钢粉末是一种耐腐蚀的金属粉末冶金材料，主要成分为铁、铬、镍等元素。

不锈钢粉末具有良好的耐腐蚀性、强度和韧性，广泛应用于制造耐腐蚀设备、管道、压力容器等领域。

2.4 铜粉末铜粉末是一种导电性能良好的金属粉末冶金材料，主要成分为铜。

铜粉末具有良好的导电性、导热性和可塑性，广泛应用于电子器件、电线电缆、印刷电路板等领域。

2.5 铁粉末铁粉末是一种常见的金属粉末冶金材料，主要成分为铁。

铁粉末具有良好的磁性能、导电性和韧性，广泛应用于电机、变压器、传感器等领域。

3. 非金属粉末冶金材料3.1 陶瓷粉末陶瓷粉末是一种常见的非金属粉末冶金材料，主要成分为氧化物、碳化物、氮化物等。

常见的陶瓷粉末包括氧化铝粉末、氧化锆粉末、碳化硅粉末等。

这些材料具有高硬度、耐磨性和耐高温性能，广泛应用于陶瓷制品、磨料、耐火材料等领域。

3.2 碳纤维粉末碳纤维粉末是一种高强度、高模量的非金属粉末冶金材料，主要成分为碳。

碳纤维粉末具有轻质、高强度、耐腐蚀性和导电性能，广泛应用于航空航天、汽车制造、体育器材等领域。

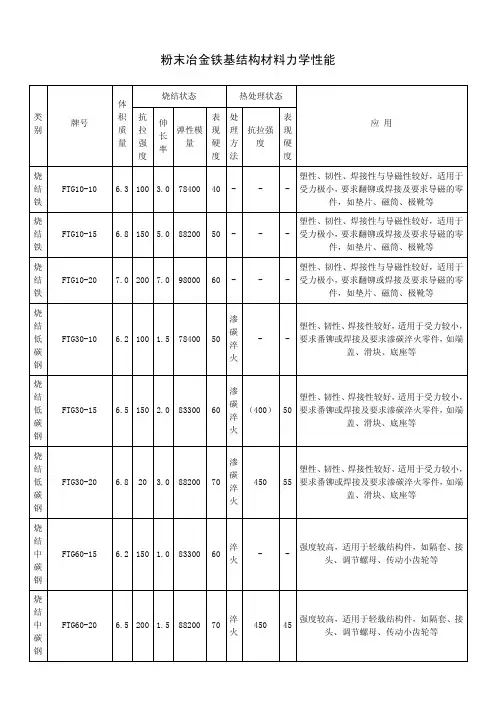

公司制造的铁基粉末冶金零件执行标准与成分性能<一> GB/<二> MPIF-35烧结铁和烧结碳钢的化学成分(%).材料牌号Fe CF-0000注: 用差减法求出的其它元素(包括为了特烧结铁-铜合金和烧结铜钢的化学成分(%).材料牌号Fe Cu CFC-0200烧结铁-镍合金和烧结镍钢的化学成分(%).材料牌号Fe Ni Cu CFN-0200殊目的而添加的其它元素)总量的最大值为%。

▲注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为%。

注: 用差减法求出的其它元素(包括为了特殊目的而添加的其它元素)总量的最大值为%⊙ 铁-铜合金和铜钢粉末冶金材料性能(MPIF-35)材料编号最小强度(A)(E)拉伸性能横向断裂压缩屈服强度%)硬度密度屈服极限极限强度屈服强度%) 伸长率宏观(表现)微观(换算的) MPa MPa MPa%MPa MPa络氏g/cm3FC-0200-15 -18 -21 -24 10017014031012011HRBN/A 120190160350140181402101803901602617023020043018036FC-0205-30 -35 -40 -45 210240240< 41034037HRB N/A铁-镍合金和镍钢粉末冶金材料性能(MPIF-35)↑上一页⊙不锈钢系列粉末冶金制品执行标准与典型牌号的成分和性能-不锈钢(MPIF-35)⊙铜基系列粉末冶金制品执行标准成分与性能-铜基 (GB2688-81)＜三＞ "DIN V 30 910" 及 "ISO5755" (成分与性能略)⊙烧结铝镍钴永磁合金的磁特性及其它物理特性< 規格二 - 不銹鋼 >Chemical Composition (%) PhysicalTypeFe Cr Ni Cu Tin Si Mn Mo C S Other Density(g/cm3)FTG60-25(50R) 材料的物理性能FTG60-25(50R) 材料的力学性能。
