粉末冶金材料概述(1)

粉末冶金基础知识（一）粉末的化学成分及性能尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（m）或纳米（nm）。

1.粉末的化学成分常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。

2.粉末的物理性能⑴粒度及粒度分布粉料中能分开并独立存在的最小实体为单颗粒。

实际的粉末往往是团聚了的颗粒，即二次颗粒。

实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。

⑵颗粒形状即粉末颗粒的外观几何形状。

常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。

⑶比表面积即单位质量粉末的总表面积，可通过实际测定。

比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。

3.粉末的工艺性能粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。

⑴填充特性指在没有外界条件下，粉末自由堆积时的松紧程度。

常以松装密度或堆积密度表示。

粉末的填充特性与颗粒的大小、形状及表面性质有关。

⑵流动性指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。

流动性受颗粒粘附作用的影响。

⑶压缩性表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。

影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。

⑷成形性指粉末压制后，压坯保持既定形状的能力，用粉末能够成形的最小单位压制压力表示，或用压坯的强度来衡量。

成形性受颗粒形状和结构的影响。

（二）粉末冶金的机理1.压制的机理压制就是在外力作用下，将模具或其它容器中的粉末紧密压实成预定形状和尺寸压坯的工艺过程。

钢模冷压成形过程如图7.1.2所示。

粉末装入阴模,通过上下模冲对其施压。

在压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒表面的氧化膜破碎，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合作用增强，从而形成具有一定密度和强度的压坯。

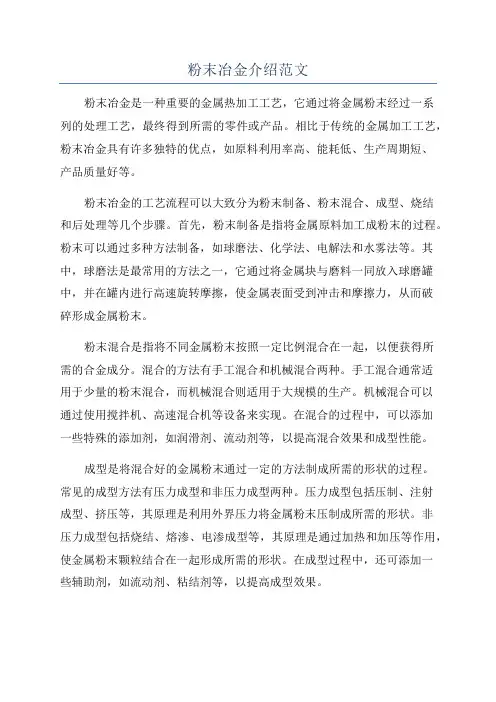

粉末冶金介绍范文粉末冶金是一种重要的金属热加工工艺，它通过将金属粉末经过一系列的处理工艺，最终得到所需的零件或产品。

相比于传统的金属加工工艺，粉末冶金具有许多独特的优点，如原料利用率高、能耗低、生产周期短、产品质量好等。

粉末冶金的工艺流程可以大致分为粉末制备、粉末混合、成型、烧结和后处理等几个步骤。

首先，粉末制备是指将金属原料加工成粉末的过程。

粉末可以通过多种方法制备，如球磨法、化学法、电解法和水雾法等。

其中，球磨法是最常用的方法之一，它通过将金属块与磨料一同放入球磨罐中，并在罐内进行高速旋转摩擦，使金属表面受到冲击和摩擦力，从而破碎形成金属粉末。

粉末混合是指将不同金属粉末按照一定比例混合在一起，以便获得所需的合金成分。

混合的方法有手工混合和机械混合两种。

手工混合通常适用于少量的粉末混合，而机械混合则适用于大规模的生产。

机械混合可以通过使用搅拌机、高速混合机等设备来实现。

在混合的过程中，可以添加一些特殊的添加剂，如润滑剂、流动剂等，以提高混合效果和成型性能。

成型是将混合好的金属粉末通过一定的方法制成所需的形状的过程。

常见的成型方法有压力成型和非压力成型两种。

压力成型包括压制、注射成型、挤压等，其原理是利用外界压力将金属粉末压制成所需的形状。

非压力成型包括烧结、熔渗、电渗成型等，其原理是通过加热和加压等作用，使金属粉末颗粒结合在一起形成所需的形状。

在成型过程中，还可添加一些辅助剂，如流动剂、粘结剂等，以提高成型效果。

烧结是将成形好的金属粉末在一定的温度下进行加热处理，使其颗粒结合在一起形成致密的块体。

由于金属粉末颗粒之间存在一定的空隙，必须通过烧结工艺来实现颗粒之间的结合。

烧结温度通常为金属的熔点以下，以避免金属的熔化。

烧结温度和时间可以根据金属粉末的性质和产品要求来确定。

在烧结过程中，还需进行一些辅助处理，如减压、加压、保护气氛等，以提高烧结效果和产品质量。

最后，通过后处理工艺对烧结好的金属块进行进一步的处理，以获得所需的产品。

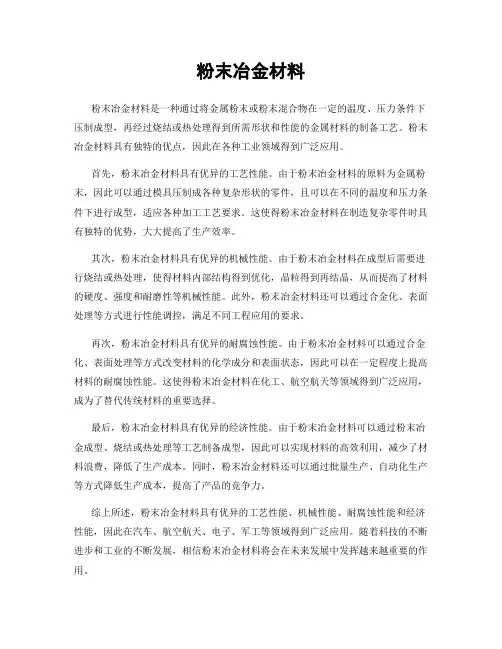

粉末冶金材料粉末冶金材料是一种通过将金属粉末或粉末混合物在一定的温度、压力条件下压制成型，再经过烧结或热处理得到所需形状和性能的金属材料的制备工艺。

粉末冶金材料具有独特的优点，因此在各种工业领域得到广泛应用。

首先，粉末冶金材料具有优异的工艺性能。

由于粉末冶金材料的原料为金属粉末，因此可以通过模具压制成各种复杂形状的零件，且可以在不同的温度和压力条件下进行成型，适应各种加工工艺要求。

这使得粉末冶金材料在制造复杂零件时具有独特的优势，大大提高了生产效率。

其次，粉末冶金材料具有优异的机械性能。

由于粉末冶金材料在成型后需要进行烧结或热处理，使得材料内部结构得到优化，晶粒得到再结晶，从而提高了材料的硬度、强度和耐磨性等机械性能。

此外，粉末冶金材料还可以通过合金化、表面处理等方式进行性能调控，满足不同工程应用的要求。

再次，粉末冶金材料具有优异的耐腐蚀性能。

由于粉末冶金材料可以通过合金化、表面处理等方式改变材料的化学成分和表面状态，因此可以在一定程度上提高材料的耐腐蚀性能。

这使得粉末冶金材料在化工、航空航天等领域得到广泛应用，成为了替代传统材料的重要选择。

最后，粉末冶金材料具有优异的经济性能。

由于粉末冶金材料可以通过粉末冶金成型、烧结或热处理等工艺制备成型，因此可以实现材料的高效利用，减少了材料浪费，降低了生产成本。

同时，粉末冶金材料还可以通过批量生产、自动化生产等方式降低生产成本，提高了产品的竞争力。

综上所述，粉末冶金材料具有优异的工艺性能、机械性能、耐腐蚀性能和经济性能，因此在汽车、航空航天、电子、军工等领域得到广泛应用。

随着科技的不断进步和工业的不断发展，相信粉末冶金材料将会在未来发展中发挥越来越重要的作用。

粉末冶金材料概述引言粉末冶金材料是一类通过粉末冶金工艺制备的新型材料。

粉末冶金是指通过粉末冶金工艺将金属或非金属粉末压制成型，经过烧结或其他处理方法得到所需材料的一种制备方法。

粉末冶金材料因其独特的结构和性能，在许多工业和科研领域受到广泛关注。

本文将对粉末冶金材料进行概述，包括其制备方法、特点和应用领域等方面。

粉末冶金材料的制备方法粉末冶金材料的制备方法主要包括粉末制备、成型和烧结等步骤。

粉末制备粉末制备是粉末冶金材料制备的第一步。

粉末制备方法有很多种，包括物理方法和化学方法两大类。

物理方法主要包括气雾法、机械法、电解法和溅射法等。

其中，气雾法是指通过气体或喷雾器产生粉末颗粒，例如高温气雾法和超声气雾法。

机械法是指通过机械力使原料产生破碎、研磨或合金化的方法，常见的机械法有球磨法和挤压法等。

电解法是指通过电解原理将金属溶液电解析出粉末。

溅射法是将金属或合金靶材置于真空或较低压力下，在被轰击时产生粉末颗粒。

化学方法主要包括沉积法和还原法等。

沉积法是将金属盐溶液注入电化学池中，通过电解原理在电极上析出粉末。

还原法是指通过还原反应将金属离子还原成金属粉末。

成型是将粉末加工成所需形状的步骤。

常见的成型方法有压制、注射成型和挤压等。

压制是将粉末放入模具中，在一定压力下使其成型。

注射成型是将粉末与有机绑定剂混合，通过注射机将混合物喷射到模具中，经过固化后得到成型件。

挤压是将粉末放入带有孔的金属筒子中，在压力下挤出形状。

烧结是粉末冶金材料制备的最后一步，通过加热使粉末颗粒之间的结合力增强，形成致密的材料。

烧结温度和时间根据材料的要求进行选择，一般在金属的熔点以下，同时需要保证烧结后的材料具有所需的物理和化学性质。

粉末冶金材料的特点粉末冶金材料具有许多独特的特点，使其在许多领域具有广泛的应用前景。

高纯度由于粉末冶金材料可以通过粉末制备方法获得，因此可以获得高纯度的材料。

在制备过程中，可以通过选择合适的原料和控制工艺参数，减少杂质的含量，从而获得高纯度的材料。

粉末冶金基础知识粉末冶金是一种经济高效的金属加工方法，广泛应用于各个领域。

本文将介绍粉末冶金的基础知识，包括工艺流程、原材料、制备方法等。

一、粉末冶金的工艺流程粉末冶金的工艺流程主要包括：原料制备、混合、压制、烧结和后处理等步骤。

1. 原料制备：原料制备是粉末冶金的第一步，通常通过冶金方法、化学合成、物理方法等方式获得金属、陶瓷或复合材料的粉末。

2. 混合：将获得的粉末进行混合，以确保成分的均匀分布。

混合方法包括机械混合、干法湿法混合等。

3. 压制：将混合后的粉末装入模具，通过压制使其具有一定形状。

常用的压制方法有冷压、热压和等温压制等。

4. 烧结：将压制后的成型件置于高温下进行烧结，使粉末颗粒之间发生结合。

烧结方法包括常压烧结、热等静压烧结和等温烧结等。

5. 后处理：烧结后的成型件可能还需要进行加工或表面处理，例如机加工、热处理、涂层等，以达到设计要求。

二、粉末冶金的原材料粉末冶金的原材料主要包括金属粉末、陶瓷粉末和复合粉末等。

1. 金属粉末：金属粉末是粉末冶金的主要原材料之一。

金属粉末可以通过研磨、水合物法、熔融雾化等方法制备得到。

2. 陶瓷粉末：陶瓷粉末是粉末冶金中另一个重要的原材料。

陶瓷粉末可以通过碳热还原法、溶胶凝胶法、机械合成法等方式制备得到。

3. 复合粉末：复合粉末是由两种或多种不同材料组成的。

复合粉末可以通过混合、物理化学方法等制备得到。

三、粉末冶金的制备方法粉末冶金的制备方法主要包括传统制备方法和先进制备方法。

1. 传统制备方法：传统制备方法包括机械合金化法、化学还原法、水合物法、熔融法等。

这些方法制备成本低、成熟度高，但对材料性能控制有限。

2. 先进制备方法：先进制备方法包括等离子法、合成气法、喷雾干燥法等。

这些方法可以制备出晶粒细小、成分均匀的粉末，具有很高的材料性能。

四、粉末冶金的应用粉末冶金广泛应用于各个领域，主要包括汽车、航空航天、电子、医疗器械等。

1. 汽车领域：粉末冶金在汽车发动机、变速器、制动系统等零部件的制造中得到广泛应用。

粉末冶金粉末冶金简介粉末冶金是冶金和材料科学的一个分支，是以制造金属粉末和以金属粉末（包括混入少量非金属粉末）为原料，用成形——烧结法制造材料与制品的行业。

粉末冶金行业是机械工业中重要的基础零部件制造业。

粉末冶金制品按金属粉基和用途的不同，大致可分为粉末冶金机械零件、摩擦材料、磁性材料、硬质合金材料等，其中粉末冶金机械零件的应用领域广、需求量大、技术含量高，是粉末冶金行业中的主导产品。

随着现代粉末冶金制造技术的发展，粉末冶金制品作为可替代常规的金属铸、锻、切削加工和结构复杂难以切削加工的机械零件，其配套应用领域不断拓宽。

从普通机械制造到精密仪器，从五金工具到大型机械，从电子工业到电机制造，从民用工业到军事工业，从一般技术到尖端高技术，均能见到粉末冶金工艺的身影。

在民用工业领域，粉末冶金制品已成为汽车、摩托车、家电、电动工具、农业机械、办公用具等行业不可或缺的配套基础零部件。

粉末冶金材料的主要类型1、硬质合金硬质合金是以一种或几种难熔碳化物的粉末为主要成分，加入起粘结作用的钴粉末，用粉末冶金法制得的材料。

常用硬质合金按成分和性能特点分为：钨钴类、钨钴钛类、钨钛钽（铌）类。

（1）硬质合金的性能硬度高，常温下硬度可达69-81HRC。

热硬性高，可达900-1000℃。

耐磨性好，其切削速度比高速工具钢高4-7倍，刀具寿命高5-80倍，可切削50HRC左右的硬质材料。

抗压强度高，但抗弯强度低，韧性差。

耐腐蚀性和抗氧化性良好。

线膨胀系数小，但导热性差。

硬质合金材料不能用一般的切削方法加工，只能采用电加工（如电火花、线切割、电解磨削等）或砂轮磨削。

因此，一般是将硬质合金制品钎焊、粘结或机械夹固在刀体或模具上使用。

（2）切削加工用硬质合金的分类和分组代号根据GB2075-87规定，切削加工用硬质合金按其切屑排除形式和加工对象范围不同分为P、M、K三个类别，根据被加工材质及适应的加工条件不同，将各类硬质合金按用途进行分组，其代号由在主要类别代号后面加一组数字组成，如P01、M10、K20等。

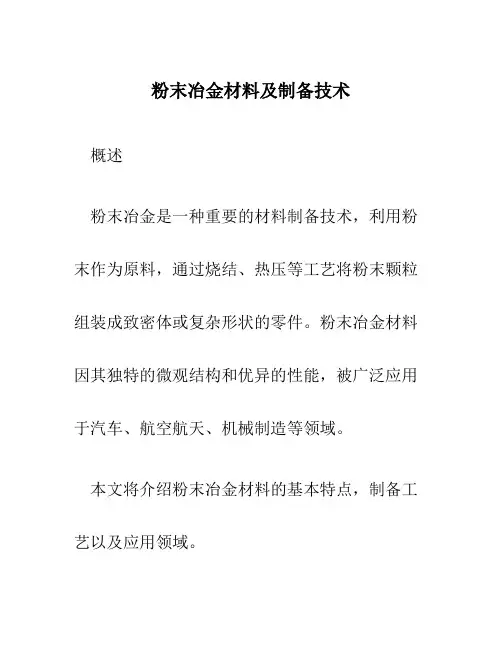

粉末冶金材料及制备技术概述粉末冶金是一种重要的材料制备技术，利用粉末作为原料，通过烧结、热压等工艺将粉末颗粒组装成致密体或复杂形状的零件。

粉末冶金材料因其独特的微观结构和优异的性能，被广泛应用于汽车、航空航天、机械制造等领域。

本文将介绍粉末冶金材料的基本特点，制备工艺以及应用领域。

粉末冶金材料的特点粉末冶金材料具有以下几个特点：1.化学均匀性：粉末冶金材料由单一原料粉末组成，保持了原料的化学均匀性，避免了其他制备工艺中容易出现的成分偏析问题。

2.孔隙率可控：通过调整粉末的颗粒大小和形状，以及制备工艺中的烧结、热压参数，可以控制材料的孔隙率。

这对于某些应用中需要具有特定孔隙结构的材料十分重要。

3.致密且均匀：粉末冶金材料的制备过程中，粉末颗粒会经历烧结或热压等工艺，使得颗粒之间发生固化，形成致密的材料结构。

同时，由于粉末冶金材料的制备过程是固相制备，因此几乎没有晶粒长大的问题，材料的晶界均匀性较好。

4.组织可控：粉末冶金材料的组织可以通过调整原料粉末的物理性质、添加外加剂以及制备工艺来进行调控。

这使得粉末冶金材料可以具备多种特殊的组织结构，如纳米晶材料、金属陶瓷复合材料等。

粉末冶金材料的制备技术粉末冶金材料的制备技术主要包括粉末制备和粉末冶金工艺。

粉末制备粉末冶金材料的制备首先需要粉末的制备。

常见的粉末制备方法包括：1.机械法：通过机械碾磨或球磨等机械力的作用，将原料材料研磨成粉末。

2.化学法：通过化学反应使得原料形成沉淀或气体生成，再进行沉淀或气体的分离和干燥，得到粉末。

3.物理法：包括气相凝聚法、电解法、热气法等，通过物理方法将原料转化为粉末。

粉末冶金工艺粉末冶金工艺是将粉末颗粒进行组装和固化的过程，常见的工艺包括：1.烧结：将粉末颗粒加热至接近熔点的温度，使得颗粒之间发生结合，形成致密体。

2.热压：在高温和高压条件下对粉末进行压制，使颗粒之间发生固化，形成致密体。

3.注射成形：将粉末和有机粘结剂混合后，通过注射成形的方式进行制备，形成绿体后再进行烧结。

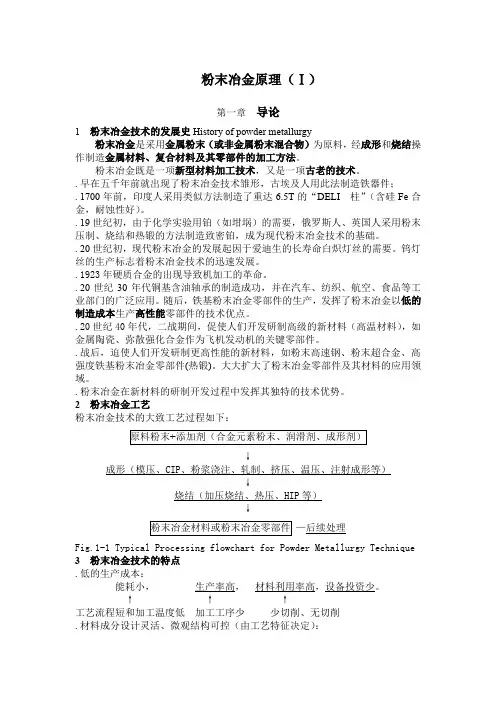

粉末冶金原理（Ⅰ）第一章导论1粉末冶金技术的发展史History of powder metallurgy粉末冶金是采用金属粉末（或非金属粉末混合物）为原料，经成形和烧结操作制造金属材料、复合材料及其零部件的加工方法。

粉末冶金既是一项新型材料加工技术，又是一项古老的技术。

.早在五千年前就出现了粉末冶金技术雏形，古埃及人用此法制造铁器件；.1700年前，印度人采用类似方法制造了重达6.5T的“DELI柱”（含硅Fe合金，耐蚀性好）。

.19世纪初，由于化学实验用铂（如坩埚）的需要，俄罗斯人、英国人采用粉末压制、烧结和热锻的方法制造致密铂，成为现代粉末冶金技术的基础。

.20世纪初，现代粉末冶金的发展起因于爱迪生的长寿命白炽灯丝的需要。

钨灯丝的生产标志着粉末冶金技术的迅速发展。

.1923年硬质合金的出现导致机加工的革命。

.20世纪30年代铜基含油轴承的制造成功，并在汽车、纺织、航空、食品等工业部门的广泛应用。

随后，铁基粉末冶金零部件的生产，发挥了粉末冶金以低的制造成本生产高性能零部件的技术优点。

.20世纪40年代，二战期间，促使人们开发研制高级的新材料（高温材料），如金属陶瓷、弥散强化合金作为飞机发动机的关键零部件。

.战后，迫使人们开发研制更高性能的新材料，如粉末高速钢、粉末超合金、高强度铁基粉末冶金零部件(热锻)。

大大扩大了粉末冶金零部件及其材料的应用领域。

.粉末冶金在新材料的研制开发过程中发挥其独特的技术优势。

2粉末冶金工艺粉末冶金技术的大致工艺过程如下：原料粉末+添加剂（合金元素粉末、润滑剂、成形剂）↓成形（模压、CIP、粉浆浇注、轧制、挤压、温压、注射成形等）↓烧结（加压烧结、热压、HIP等）↓粉末冶金材料或粉末冶金零部件—后续处理Fig.1-1 Typical Processing flowchart for Powder Metallurgy Technique 3粉末冶金技术的特点.低的生产成本：能耗小，生产率高，材料利用率高，设备投资少。

粉末冶金产品与工艺流程概述粉末冶金是用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。

粉末冶金工艺一般都是如下步骤：制粉、成形、烧结、后处理。

制粉主要可以归纳为两大类：机械法和物理化学法。

机械法是将原材料机械粉碎，不改变其化学成分；物理化学法是借助化学或物理的作用，改变原材料的化学成分或聚集状态而获得粉末。

粉末的生产方法有很多，从工业规模上来说，应用最广泛的是还原法、雾化法和电解法。

在制得的粉末里加入其他添加剂，混合均匀，便制成了需要的粉末。

制粉之后先要进行粉末的预处理，其包括：粉末退火、筛分、混合、制粒、加润滑剂等。

再之后就是成形与烧结。

成形和烧结有很多种方法，通过不同种方法的组合就形成了很多种工艺。

⑴．粉末→热压→粉末冶金成品：粉末加压烧结，在加压的同时使粉末加热到正常烧结温度或更低一些，经过较短时间烧结成致密而均匀的制品。

⑵．粉末→松装烧结→粉末冶金成品：金属粉末不经成形而松散(或振实)装在耐高温的模具内直接进行的粉末烧结。

松装烧结主要用来制取透过性大、净化精度要求不很高的多孔材料。

⑶．粉末→粉浆浇注→烧结→粉末冶金成品：将粉末与水（或其他液体如甘油、酒精）制成一定浓度的均匀无聚集颗粒的悬浮粉浆，注入具有所需形状的石膏模中，待石膏模将粉浆中液体吸干后，取出注件后小心去除多余料再进行干燥。

最后经过烧结制得成品。

⑷．粉末→压制→烧结→浸透→粉末冶金成品：金属粉末在压模中经过一定的压力压制成形后烧结，再经过熔浸又称浸透，让坯块内孔隙为金属液填充制得致密材料。

这样的工艺一般又叫做溶浸烧结，为了提高多孔毛坯的强度等性能，在高温下把多孔毛坯与能润湿它的固态表面的液体金属或合金相接触，由于毛细管作用力，液态金属会充填毛坯中的孔隙。

这种工艺适合于制造钨银、钨铜、铁铜等合金材料或制品。

⑸．粉末→压制→烧结→热处理→粉末冶金成品：粉末在经过压制和烧结之后通过热处理来改善金属材料的物理性能已达到产品需求。

粉末冶金简介首页学习天地粉冶简介粉末冶金是制取金属粉末，及采用成形和烧结工艺将金属粉末（或金属粉末与非金属粉末的混合物）制成材料和制品的工艺技术。

它是冶金和材料科学的一个分支学科。

粉末冶金制品的应用范围十分广泛，从普通机械制造到精密仪器；从五金工具到大型机械；从电子工业到电机制造；从民用工业到军事工业；从一般技术到尖端高技术，均能见到粉末冶金工艺的身影。

一、粉末冶金发展历史。

二、粉末冶金优点。

三、粉末冶金基本工序。

四、粉末冶金发展方向。

--------------------------------------------------------------------------------粉末冶金发展历史：粉末冶金方法起源于公元前三千多年。

制造铁的第一个方法实质上采用的就是粉末冶金方法。

而现代粉末冶金技术的发展中共有三个重要标志：1、克服了难熔金属熔铸过程中产生的困难。

1909年制造电灯钨丝，推动了粉末冶金的发展；1923年粉末冶金硬质合金的出现被誉为机械加工中的革命。

2、三十年代成功制取多孔含油轴承；继而粉末冶金铁基机械零件的发展，充分发挥了粉末冶金少切削甚至无切削的优点。

3、向更高级的新材料、新工艺发展。

四十年代，出现金属陶瓷、弥散强化等材料，六十年代末至七十年代初，粉末高速钢、粉末高温合金相继出现；利用粉末冶金锻造及热等静压已能制造高强度的零件。

--------------------------------------------------------------------------------粉末冶金工艺的优点：1、绝大多数难熔金属及其化合物、假合金、多孔材料只能用粉末冶金方法来制造。

2、由于粉末冶金方法能压制成最终尺寸的压坯，而不需要或很少需要随后的机械加工，故能大大节约金属，降低产品成本。

用粉末冶金方法制造产品时，金属的损耗只有1-5%，而用一般熔铸方法生产时，金属的损耗可能会达到80%。

Powder metallurgy粉末冶金用粉末冶金工艺制得的多孔、半致密或全致密材料（包括制品）。

粉末冶金材料具有传统熔铸工艺所无法获得的独特的化学组成和物理、力学性能，如材料的孔隙度可控，材料组织均匀、无宏观偏析（合金凝固后其截面上不同部位没有因液态合金宏观流动而造成的化学成分不均匀现象），可一次成型等。

粉末冶金材料powder metallurgy material①粉末冶金减摩材料。

又称烧结减摩材料。

通过在材料孔隙中浸润滑油或在材料成分中加减摩剂或固体润滑剂制得。

材料表面间的摩擦系数小，在有限润滑油条件下，使用寿命长、可靠性高；在干摩擦条件下，依靠自身或表层含有的润滑剂，即具有自润滑效果。

广泛用于制造轴承、支承衬套或作端面密封等。

②粉末冶金多孔材料。

又称多孔烧结材料。

由球状或不规则形状的金属或合金粉末经成型、烧结制成。

材料内部孔道纵横交错、互相贯通，一般有30%～60%的体积孔隙度，孔径1～100微米。

透过性能和导热、导电性能好，耐高温、低温，抗热震，抗介质腐蚀。

用于制造过滤器、多孔电极、灭火装置、防冻装置等。

③粉末冶金结构材料。

又称烧结结构材料。

能承受拉伸、压缩、扭曲等载荷，并能在摩擦磨损条件下工作。

由于材料内部有残余孔隙存在，其延展性和冲击值比化学成分相同的铸锻件低，从而使其应用范围受限。

④粉末冶金摩擦材料。

又称烧结摩擦材料。

由基体金属（铜、铁或其他合金）、润滑组元（铅、石墨、二硫化钼等）、摩擦组元（二氧化硅、石棉等）3部分组成。

其摩擦系数高，能很快吸收动能，制动、传动速度快、磨损小；强度高，耐高温，导热性好；抗咬合性好，耐腐蚀，受油脂、潮湿影响小。

主要用于制造离合器和制动器。

⑤粉末冶金工模具材料。

包括硬质合金、粉末冶金高速钢等。

后者组织均匀，晶粒细小，没有偏析，比熔铸高速钢韧性和耐磨性好，热处理变形小，使用寿命长。

可用于制造切削刀具、模具和零件的坯件。

⑥粉末冶金电磁材料。

包括电工材料和磁性材料。

金属喷射成型粉末冶金金属喷射成型粉末冶金（Metal Injection Molded）金属粉末注射成型(Metal Powder Injection Molding，简称M IM)技术是将现代塑料注射成型技术引入粉末冶金领域而形成的一门新型粉末冶金近净成形技术。

其基本工艺过程是：首先将固体粉末与有机粘结剂均匀混练，经制粒后在加热塑化状态下(～1 50℃)用注射成型机注入模腔内固化成型，然后用化学或热分解的方法将成型坯中的粘结剂脱除，最后经烧结致密化得到最终产品。

与传统工艺相比，MIM具有精度高、组织均匀、性能优异、生产成本低等特点，其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。

国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“当今最热门的零部件成形技术”和“21世纪的成形技术”。

MIM技术由美国加州Parmatech公司于1973年发明，八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术，并使其得到迅速推广，特别是在八十年代中期该技术实现产业化以来，更获得了突飞猛进的发展，产量每年都以惊人速度递增。

到目前为止，美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。

日本在竞争上十分积极，并且表现突出，许多大型株式会社均参与MIM 工艺的推广应用，这些公司包括太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工-爱普生、大同特殊钢等。

目前日本有四十多家专业从事MIM产业的公司，其MIM产品的销售总值早已超过欧洲并直追美国。

MIM技术已成为新型制造业中最为活跃的前沿技术领域，是世界冶金行业的开拓性技术，代表着粉末冶金技术发展的主方向。

金属粉末注射成型技术是塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科渗透与交叉的产物，利用模具可注射成型坯件并通过烧结快速制造高密度、高精度、三维复杂形状的结构零件，能够快速、准确地将设计思想物化为具有一定结构、功能特性的制品，并可直接批量生产出零件，是制造技术行业一次新的变革。

上千种粉末冶金材料化学成分
摘要：
一、粉末冶金材料概述
二、粉末冶金材料的分类
三、粉末冶金材料的应用领域
四、粉末冶金材料的发展趋势与前景
正文：
粉末冶金材料是一种以金属粉末或金属与非金属粉末的混合物为原料，通过成形和烧结等工艺制造的金属材料或复合材料。

粉末冶金材料因其独特的化学成分和物理、力学性能，在新材料的发展中起着举足轻重的作用。

粉末冶金材料可以分为以下几类：
1.粉末冶金结构材料：这类材料能承受拉伸、压缩、扭曲等载荷，具有良好的力学性能。

包括烧结结构材料、粉末冶金高速钢等。

2.粉末冶金工模具材料：包括硬质合金、粉末冶金高速钢等。

这类材料具有较高的硬度、韧性和耐磨性，可用于制造切削刀具、模具和零件的坯件。

3.多孔粉末冶金材料：这类材料具有孔隙度可控的特点，如多孔过滤材料、多孔含油轴承等。

4.粉末冶金磁性材料：如铁氧体磁性材料、永磁合金等。

这类材料具有较高的磁性能，广泛应用于磁性器件、磁力矫治等领域。

5.粉末冶金功能材料：如电催化材料、导电材料、热管理材料等。

这类材料具有独特的功能特性，可在电子、能源等产业中发挥重要作用。

粉末冶金材料广泛应用于航空航天、汽车、摩托车、家电、能源、电子、通讯、仪器仪表等领域。

随着科技的进步和产业的发展，粉末冶金材料在新能源、节能减排、环保等领域将发挥越来越重要的作用。

粉末冶金知识点总结一、粉末冶金基础知识1. 粉末冶金的概念粉末冶金是一种利用金属或非金属粉末作为原料，通过压实和烧结等方式制备零部件的工艺。

它充分发挥了粉末的特性，即可压性、可成形性、可烧结性和可溶性等，使得粉末冶金工艺具有高效率、低成本、无废料和生产精度高等优点。

2. 粉末材料的选择在粉末冶金过程中，选择合适的粉末材料对于制备高质量的产品至关重要。

一般来说，粉末材料应具有以下特点：细小的颗粒大小、均匀的颗粒分布、高的纯度和良好的流动性。

3. 粉末冶金的工艺粉末冶金工艺通常包括原料的混合、成型、烧结和后处理等步骤。

在这个过程中，需要注意粉末的混合比例、成型方式、烧结温度和时间等参数的控制，以确保制备出符合要求的成品。

4. 粉末冶金的应用粉末冶金技术已广泛应用于汽车、航空航天、医疗器械、电子设备等领域，制备出的产品具有优异的性能和精密的形状，可以满足各种特殊需求。

二、粉末材料的制备方法1. 机械合金化机械合金化是一种通过机械设备将原料混合并形成均匀的粉末混合物的方法。

常见的机械合金化设备包括球磨机、混合机和搅拌机等。

这种方法对原料的颗粒大小和形状要求不高，适用于制备一些普通的粉末材料。

2. 化学还原法化学还原法是一种利用化学反应生成的气体来分解金属或合金化合物，产生金属粉末的方法。

这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。

3. 气相沉积法气相沉积法是一种通过将金属原子或分子从气体中沉积到基底上形成薄膜或粉末的方法。

这种方法可以制备出极细的金属粉末，适用于制备一些用于电子器件等特殊应用场合的粉末材料。

4. 电化学法电化学法是一种利用电化学反应来制备金属粉末的方法。

这种方法制备的金属粉末质量较高，但工艺复杂，适用于制备一些对粉末质量要求较高的粉末材料。

5. 液态金属雾化法液态金属雾化法是一种通过气流将液态金属喷雾成细小颗粒的方法。

这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。
