分路器和分纤箱技术交底分路器和分纤箱技术交底一、引言随着通信技术的不断发展，人们对于网络传输速度和质量的要求越来越高。

为了满足这些需求，光纤通信系统中的分路器和分纤箱成为了关键的设备。

本文将详细介绍分路器和分纤箱的技术原理、分类以及应用场景。

二、分路器技术1. 技术原理分路器是一种用于将光信号进行分配或合并的光学设备。

其工作原理基于光学多点接入技术，通过将输入端的光信号按照一定比例进行分配到多个输出端，或者将多个输入端的光信号按照一定比例进行合并到一个输出端。

2. 分类根据工作原理和结构形式，分路器可以分为很多类型，常见的有：- 等光比分路器：将输入端的光信号按照相等比例进行输出。

- 不等光比分路器：根据需求将输入端的光信号按照不同比例进行输出。

- 全反射式分路器：利用全反射现象实现对光信号的分配或合并。

- 空间波导分路器：利用光信号在波导中的传播特性进行分配或合并。

3. 应用场景分路器广泛应用于光纤通信系统中，常见的应用场景包括：- 光纤到户（FTTH）网络中，将光信号从主干线路分配到各个用户终端。

- 光纤传感网络中，将多个传感器的光信号合并到一个接收器。

- 光纤通信系统中，将输入端的光信号按照不同比例分配给不同的设备。

三、分纤箱技术1. 技术原理分纤箱是一种用于管理和保护光纤连接的设备。

其工作原理基于提供一个安全可靠的环境，使得光纤连接得以有效地进行。

2. 分类根据功能和结构形式，分纤箱可以分为很多类型，常见的有：- 室内分纤箱：用于室内环境下对光纤连接进行管理和保护。

- 室外分纤箱：用于室外环境下对光纤连接进行管理和保护。

- 融接式分纤箱：通过融接技术将多根光缆进行连接和保护。

3. 应用场景分纤箱广泛应用于光纤通信系统中，常见的应用场景包括：- 光纤到户（FTTH）网络中，作为用户终端的光纤连接点。

- 光缆接入点（FACP）中，作为光缆的终止和分配点。

- 光纤传感网络中，作为传感器和接收器之间的连接点。

光分路器原理光分路器是一种能够将光信号分成多个通道的光学器件，它在光通信系统中起着至关重要的作用。

光分路器的原理是基于光的折射和反射特性，通过精密的设计和制造，能够实现光信号的分离和合并，为光网络的高效传输提供了重要支持。

首先，我们来看一下光分路器的基本结构。

光分路器通常由光纤和光栅组成。

光纤是一种能够传输光信号的细长光导纤维，而光栅则是一种具有周期性结构的光学元件，能够对入射光进行衍射和分散。

在光分路器中，光信号首先通过光纤输入，然后经过光栅的作用，被分成不同的波长或方向，最终输出到不同的通道中。

其次，我们来了解一下光分路器的工作原理。

光分路器的工作原理主要涉及光的折射和反射。

当光信号进入光纤时，会根据光纤的折射率和入射角发生折射，随后通过光栅的衍射作用，不同波长的光信号会被分散到不同的方向。

这样，原本单一的光信号就被分成了多个通道，每个通道对应着不同的波长或方向。

而在光分路器的输出端，这些分散的光信号再经过光栅的反射和折射，最终被合并成一个整体的光信号输出。

最后，我们来讨论一下光分路器的应用。

光分路器广泛应用于光通信系统中，能够实现多信道的光信号传输和接收。

在光网络中，光分路器能够将不同波长的光信号分离开来，实现多波长复用和解复用，从而提高光网络的传输容量和效率。

同时，光分路器还可以用于光谱分析、光学传感和光学成像等领域，为光学技术的发展和应用提供了重要支持。

总的来说，光分路器作为光通信系统中的重要器件，其原理基于光的折射和反射特性，通过光纤和光栅的精密设计和制造，能够实现光信号的分离和合并。

光分路器在光通信、光谱分析和光学成像等领域有着广泛的应用前景，对于推动光学技术的发展和应用具有重要意义。

希望本文的介绍能够帮助大家更好地理解光分路器的原理和应用。

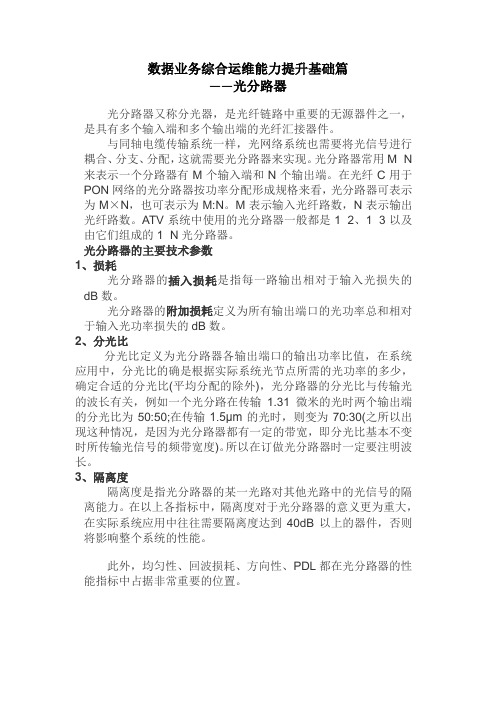

数据业务综合运维能力提升基础篇——光分路器光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件。

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。

光分路器常用M×N 来表示一个分路器有M个输入端和N个输出端。

在光纤C用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为M×N，也可表示为M:N。

M表示输入光纤路数，N表示输出光纤路数。

ATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

光分路器的主要技术参数1、损耗光分路器的插入损耗是指每一路输出相对于输入光损失的dB数。

光分路器的附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的dB数。

2、分光比分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比(平均分配的除外)，光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50:50;在传输1.5μm的光时，则变为70:30(之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度)。

所以在订做光分路器时一定要注明波长。

3、隔离度隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。

在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

光分路器的原理
光分路器是一种光学器件，可以将输入的光信号分成几个输出信号。

其原理是基于光的干涉和折射效应。

光分路器通常由光纤或波导制成，具有两个或多个输入端口和多个输出端口。

当光信号通过分路器时，根据不同的设计，可能发生三种基本的光学效应：分束、混合和反射。

在分束效应中，光信号从一个输入端口进入分路器后，会按照一定的比例分布到多个输出端口上。

这种分布比例可以根据设计来控制，从而实现不同的分光比。

在混合效应中，多个输入信号将被分路器合并到一个输出端口上。

这种效应可以用于光纤通信中的光信号合并或多模纤芯中多个发射器输出信号的合并等应用。

在反射效应中，光信号从一个输入端口进入分路器后，可能会被分路器中的反射面反射。

这种效应可以用于制作光纤光栅和光纤布拉格反射器等器件。

光分路器的分光效果是通过材料的折射率差异来实现的。

波导或光纤中会存在折射率差异，当光信号经过分路器时，会发生折射。

不同的折射率差异导致光信号传播速度的改变，从而实现光信号的分路效果。

总的来说，光分路器是基于光的干涉和折射效应，通过控制光信号的折射率差异，将输入的光信号分成几个输出信号。

这使
得光分路器在光通信、光传感和光子学研究等领域具有重要的应用价值。
