旋风丝网除沫器的设计_王天利

专利名称：一种二氧化碳汽提塔用丝网除沫器专利类型：实用新型专利
发明人：曹广安,刘琼,宋振玖,陈军,李绪成,何旺申请号：CN201720113927.5
申请日：20170207
公开号：CN206499907U
公开日：
20170919
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种二氧化碳汽提塔用丝网除沫器，包括滤篮、进水口和出水口，滤篮的内部从上到下依次设有除沫层和过滤层，除沫层和过滤层的平面尺寸相同且相互叠合；除沫层包括上尖刺体层和下尖刺体层，上尖刺体层和下尖刺体层相互间隔分布，上尖刺体层和下尖刺体层的底部皆垂直于过滤层且与过滤层一体成型，上尖刺体层和下尖刺体层的高度差为15‑25mm，除沫层的整体高度为30‑50mm；过滤层为多层叠合的丝网层，每层丝网层的孔径为50‑100μm，过滤层的整体高度为40‑70mm。

本实用新型能够避免汽提塔液体分布器的小孔发生堵塞，从而提高汽提塔的汽提效率，降低氨耗，提高尿素产量，进一步保证汽提塔可长周期稳定运行，减少停车检修的次数，使产量达到稳产高产的目的。

申请人：江苏晋煤恒盛化工股份有限公司
地址：221400 江苏省徐州市新沂市新安路113号
国籍：CN
更多信息请下载全文后查看。

直流降膜式旋风除雾器的流场模拟
江津河;王伟文;王立新;李建隆
【期刊名称】《流体机械》
【年(卷),期】2007(035)005
【摘要】为更好地解决三聚氰胺生产过程中尿素洗涤塔的尾气除雾及严重的器壁结疤现象,开发设计了一种新型高效的除雾器--直流降膜式旋风除雾器.液体在除雾器的壁面上形成了一层液膜,防止在器内壁结壳,解决了设备内壁结壳的难题.直流降膜式旋风除雾器结构简单,具有气体流程短、除雾效率高、压降低等特点.利用计算流体动力学(CFD)商业软件FLUENT6.0对直流降膜式旋风除雾器进行了数值模拟研究,结果表明,直流降膜旋风除雾器切向速度呈内部的强制涡和外部的自由涡,流型规整,切向速率、轴向速率有较好的对称性,为除雾器结构优化提供了参考依据.【总页数】4页(P29-32)
【作者】江津河;王伟文;王立新;李建隆
【作者单位】青岛科技大学,山东青岛,266042;青岛科技大学,山东青岛,266042;青岛科技大学,山东青岛,266042;青岛科技大学,山东青岛,266042
【正文语种】中文
【中图分类】TQ028.3
【相关文献】
1.直流降膜式旋风除雾器的性能测试 [J], 黄青山;王伟文;王立新;李建隆
2.直流降膜式旋风除雾器的开发 [J], 丁丽;王伟文;刘继泉;李建隆
3.直流降膜式旋风除雾器的性能与工业应用 [J], 李建隆;单承刚;丁丽;王伟文
4.直流降膜式旋风除雾器的试验研究 [J], 丁丽;王伟文;刘继泉;李建隆
5.直流降膜式旋风除雾器的实验研究与工业放大 [J], 丁丽;王伟文;刘继泉;李建隆因版权原因，仅展示原文概要，查看原文内容请购买。

二.说明书2.1图形设计：旋风除尘器图（图1）2.2设计数据：2.3旋风除尘器的参数计算许多学者都致力于旋风除尘器的研究，通过各种假设，他们提出了许多不同的计算方法。

由于旋风除尘器内实际的气、尘两相流动非常复杂，因此根据某些假设条件得出的理论公式目前还不能进行较精确的计算。

1.分割粒径（dc50）计算旋风除尘器的分割粒径（dc50）是确定除尘器效率的基础。

在计算时，因假设条件和选用系数不同，计算分割粒径的公式也各不同。

下面简要介绍一种计算方法，以说明旋风除尘器的除尘原理。

处于外涡旋的尘粒在径向会受到两个力的作用：惯性离心力（2-3-1）式中 vt——尘粒的切线速度，可以近似认为等于该点气流的切线速度，m/s；r——旋转半径，m。

向心运动的气流给予尘粒的作用力（2-3-2）式中 w——气流与尘粒在径向的相对运动速度，m/s。

这两个力方向相反，因此作用在尘粒上的合力（2-3-3）由于粒径分布是连续的，必定存在某个临界粒径dk作用在该尘粒上的合力之和恰好为零，即F=Fl－P=0。

这就是说，惯性离心力的向外推移作用与径向气流造成的向内飘移作用恰好相等。

对于粒径dc ＞dk的尘粒，因Fl＞P，尘粒会在惯性离心力推动下移向外壁。

对于dc ＜dk的尘粒，因Fl＜P，尘粒会在向心气流推动下进入内涡旋。

如果假想在旋风除尘器内有一张孔径为dk 的筛网在起筛分作用，粒径dc＞dk的被截留在筛网一面，dc ＜dk的则通过筛网排出。

那么筛网置于什么位置呢?在内、外涡旋交界面上切向速度最大，尘粒在该处所受到的惯性离心力也最大，因此可以设想筛网的位置应位于内、外涡旋交界面上。

对于粒径为dk 的尘粒，因Fl=P，它将在交界面不停地旋转。

实际上由于气流紊流等因素的影响，从概率统计的观点看，处于这种状态的尘粒有50％的可能被捕集，有50％的可能进入内涡旋，这种尘粒的分离效率为50％。

因此dk =dc50。

根据公式（5-4-7），在内外涡旋交界面上，当Fl=P时，旋风除尘器的分割粒径：（2-3-4）式中 r——交界面的半径，m；w——交界面上的气流径向速度，m／s；v0t——交界面上的气流切向速度，m／s。

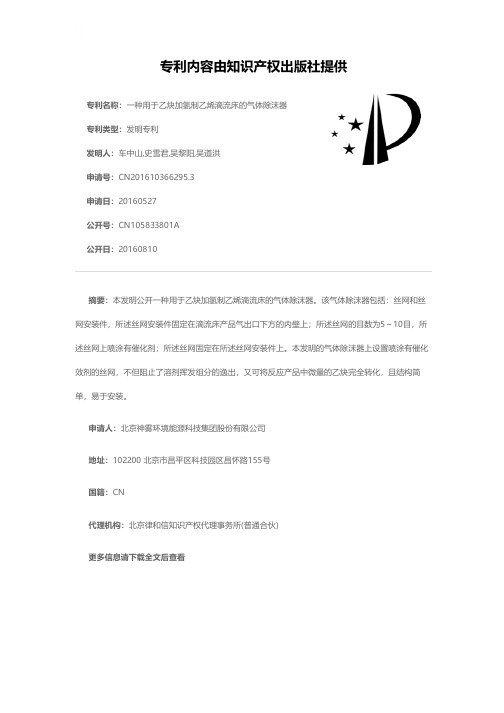

专利名称：一种用于乙炔加氢制乙烯滴流床的气体除沫器专利类型：发明专利
发明人：车中山,史雪君,吴黎阳,吴道洪
申请号：CN201610366295.3
申请日：20160527
公开号：CN105833801A
公开日：
20160810
专利内容由知识产权出版社提供
摘要：本发明公开一种用于乙炔加氢制乙烯滴流床的气体除沫器。

该气体除沫器包括：丝网和丝网安装件，所述丝网安装件固定在滴流床产品气出口下方的内壁上；所述丝网的目数为5～10目，所述丝网上喷涂有催化剂；所述丝网固定在所述丝网安装件上。

本发明的气体除沫器上设置喷涂有催化效剂的丝网，不但阻止了溶剂挥发组分的逸出，又可将反应产品中微量的乙炔完全转化，且结构简单，易于安装。

申请人：北京神雾环境能源科技集团股份有限公司
地址：102200 北京市昌平区科技园区昌怀路155号
国籍：CN
代理机构：北京律和信知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
