广东近五年中考物理作图题汇总

下一页▷
15.(2022·东莞市一模)完成作图： 超市里的自动扶梯，有乘客时运行较快，无乘客时为了节能运行较慢。利用 电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将图中的控 制电路和工作电路连接完整。其中R1是压敏电阻（受到压力时阻值小；不受 压力时阻值大），R2是限流电阻。
中考总复习·物理
中考总复习·物理
答案图
◁上一页
下一页▷
3.(2022秋·福田区期末)如图甲，一束光从空气斜射向水面时，同时发生了反 射和折射现象。请在图乙中画出三条光线的箭头，并标注折射角r。
图甲 光斜射入水中的现象
图乙 光路图
中考总复习·物理
◁上一页
下一页▷
答案图
中考总复习·物理
◁上一页
下一页▷
4.(2022秋·茂南区期末)在图甲、乙中补充完整光路图。
14.(2023·东莞市一模)一间教室要安装两盏“220 V 40 W”的电灯和一个插 座，要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全 用电的要求。请按以上要求将图中元件用笔画线代替导线连接起来；同时标 出火线和零线。
中考总复习·物理
◁上一页
下一页▷
答案图
中考总复习·物理
◁上一页
第二部分 专项训练
专项训练（一） 作图题
中考总复习·物理
下一页▷
类型一 光学作图题
1.(2022秋·东莞市期末)如图所示，一束光线跟平面镜成30∘ 角，请画出反射 光线并标出反射角的度数。
答案图
中考总复习·物理
◁上一页
下一页▷
2.(2323· 阳春市二模)在图中，作出AB在平面镜MN中成的像A′B′。
类型三 电磁学作图题

2019-2021年广东省广州市中考物理试题分类汇编——作图、实验题1.(2021·广东省广州市·历年真题)如图，小明将质量较小的物体P和质量较大的物体Q通过细绳相连，并挂在定滑轮上，发现Q下落会被P“拖慢”，对此小明猜想：“Q的质量和初始离地高度都一定时，P的质量越大，Q从静止开始下落到地面的平均速度越小。

”请设计实验验证其猜想。

（1）除图所示的器材以外，还需要的实验器材有______ 。

（2）画出记录实验数据的表格。

（3）写出实验步骤（可用画图或文字表述）和判断小明猜想是否正确的依据。

2.(2020·广东省广州市·历年真题)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。

3.(2020·广东省广州市·历年真题)如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴。

①凸透镜的焦距为______cm。

②画出光线b经光心后的光线。

③物体MN经凸透镜成的像相对于物是______（选填“放大”“等大”“缩小”）的。

④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？4.(2020·广东省广州市·历年真题)电磁铁通电后，小磁针N极转至图1所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。

（1）电磁铁甲端应为N极还是S极？（2）以点表示铁块，在图2方框内画出铁块受到的摩擦力。

5.(2020·广东省广州市·历年真题)小明设计的电胳图如图1，小灯泡L1、L2的额定电压分别为2.5V、1.5V。

（1）根据电路图，用笔画线表示导线，把图2中的实物连接起来。

（2）电路正确连接后，闭合开关，两灯发光，如图3电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光？______。

（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

第39题图 第40题图
第3课时
三、普通磁铁、通电螺线管 要点: (1)磁感线画虚线，(在磁体外部)磁感线都是从N极出发，回到S极； (2)磁感线的切线方向为磁场方向，为小磁针静止时北极所指方向．(3))同名磁极相互排斥，异名磁极相互吸引；(4)通电螺线管的磁场方向使用安培定则(用右手判断)．
第1课时
15. “潭清疑水浅，安全记心间”. 如下图所示，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′的光路图.
第1课时
四、透镜 原理: 三条特殊光线 1．凸透镜的三条特殊光线: (1)过光心的光线传播方向不变；(2)平行于主光轴的光线通过凸透镜后过焦点；(3)过焦点的光线通过凸透镜后平行于主光轴射出．
第3课时
36. 常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响. 请以笔画线完成电路连接.
第2课时 力学作图
第2课时Βιβλιοθήκη 21. 画出被运动员踢出在空中向右飞行的足球受到的力的示意图(不计空气阻力). 22. 如下图所示，重1N的小球漂浮在水面上，请画出小球所受浮力的示意图.
第21题图 第22题图
第2课时
23. 如下图所示，一物块从斜面上滑下后接着在一段光滑的水平面上做直线运动，试画出该物块在水平面上运动时的受力示意图及斜面受到物块压力的示意图. 24. 画出斜面上的物体A匀速下滑时受力的示意图.
第7题图 第8题图 第9题图
第1课时
三、折射 原理: 光的折射定律: 入射光线、折射光线和法线在同一平面上，入射光线和折射光线分居在法线的两侧；光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；若光从水或其他介质中斜射入空气中时，折射光线向远离法线的方向偏折． 要点: (1)确定分界面然后准确做法线．(2)光在空气中的角度大于在其他介质中的角度．(3)光垂直界面射入，传播方向不改变．

作图专题 光学部分
五、透镜： 12、请根据凹透镜对光线的作用完成图12光路。 13．如图13所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴， SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。 14．请在图14方框中画出合适的透镜。
图12
图13
图14
作图专题 光学部分
图9
图7
图8
作图专题 光学部分
四、光的折射： 10、如图10所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃 砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 11．如图11所示，是一束从水中斜射入空气中 的光线，请在图中画出它的反 射光线和大致的折射光线方向；并标出折射角α。
图10
图11
作图专题 光学部分
一、光的直线传播： 1、“坐井观天，所见甚小”。请在图1中用光路图作出井底之蛙“观天”的 最大范围（用斜线标出）。 2、图2中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到 墙面的范围
图1
图2
作图专题 光学部分
二、光的反射： 3、光与镜面成30°角射在平面镜上，如图3所示，请画出反射光线并标出反 射角的大小。 4、自行车尾灯的结构如图4所示，夜晚，当有光照射到尾灯时可起到明显警 示作用。试画出图中一条光线的反射光线（要求保留必要的辅助线）。 5.图5中OB是一条反射光线，ON为法线。请在图中画出相应的入射光线。
图3
图4
图5
作图专题 光学部分
6．如图6所示，小聪通过一平面镜 看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方 向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的 反射规律画出平面镜。

作图题5 根据实物图画电路图一．作图技巧：根据实物图画对应电路图的方法1.串联电路的画法：从电源的一极,按顺序依次画出各电路元件2.并联电路的画法：先确定分支点,并画出干路部分的电路,然后依次把各支路画在分支点间.3.注意事项:使用统一规定的器件符号。

②连线要横平、竖直,在转弯处画成直角③元件不能放在拐角。

二．真题精练1.（2020九上·珠海期中）用笔画代替导线完成图中电路的实物连接。

要求：两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,导线不能交叉________；在右边的方框内画出与图中对应的电路图________。

【答案】；【考点】根据实物图画电路图,实物的电路连接【解析】【解答】两灯并联,开关控制整个电路,电流表测量通过L1、L2的总电流,所以开关和电流表应该在干路上,如下图所示：电路图应与实物图一一对应,如下图所示：【分析】并联电路中,各用电器在不同的支路上,电流表测量总电流时,串联在干路上；根据实物图,对应画出电路图。

2.（2020九上·花都期中）如图所示是玩具电风扇的连接电路,请在方框内画出对应的电路图。

电风扇可以用“ ”这样的符号表示。

【答案】解：如图所示;【考点】根据实物图画电路图【解析】【解答】由图可知,该电路中有电源、导线、开关、和电风扇,它们顺次连接,电路图如图所示：【分析】根据实物图的连接方式,画出电路图。

3.（2019九上·宁津月考）画出如图所示的实物电路的电路图。

【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】解：电流从正极出发经开关S开始分支,一支经灯泡L1；另一支经电流表,灯泡L2 , 然后两支汇合回到电源负极。

如图所示：【分析】根据实物图灯泡的连接方式画出对应的电路图。

4.（2019九上·海淀月考）如图所示是某同学连接的电路．请你根据他的实物连接图在虚线框内画出对应的电路图．【答案】解：如图所示：【考点】根据实物图画电路图【解析】【解答】分析电路可知,开关S1在干路,S2与灯L1串联在一个支路,L2在一个支路,两灯并联,电路图如图所示：【分析】根据实物图,灯泡并联,干路上有开关,其中一个支路上有开关。

中考物理常考作图题（含答案和详细解析）1. 如图所示，利用杠杆AOB撬动重物M，O为杠杆支点，1L为杠杆的动力臂，现杠杆处于水平位置平衡。

（1）作出杠杆动力1F的示意图；（2）作出重物M对杠杆压力2F的示意图。

【答案】【解析】【分析】【详解】由图可知，杠杆AOB的O为杠杆支点，已知杠杆的动力臂L1，要让杠杆在水平位置平衡，则F1的方向应向下，且动力臂和动力要垂直且作用在杠杆上，故可以作出动力F1；重物M对杠杆压力作用在杠杆上且垂直于杠杆向下，如图所示：2. 如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。

（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。

【答案】【解析】【分析】【详解】根据光的反射定律，两角相等，即反射角和入射角相等，故入射光线和反射光线的夹角的角平分线即为法线，再过P点做法线的垂线，即为平面镜的位置，指向凹透镜虚焦点的入射光线，将平行主光轴射出，故过折射点做主光轴的平行线，并标上向右的箭头，故如下图所示：。

3. 如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。

（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。

【答案】【解析】【分析】【详解】根据光的反射定律，两角相等，即反射角和入射角相等，故入射光线和反射光线的夹角的角平分线即为法线，再过P点做法线的垂线，即为平面镜的位置，指向凹透镜虚焦点的入射光线，将平行主光轴射出，故过折射点做主光轴的平行线，并标上向右的箭头，故如下图所示：。

4. 如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。

请完成光路图。

【答案】【解析】【分析】【详解】据光的反射定律作出S发出的光线经平面镜的反射光线，反射光线在空气中向前直线传播，斜射入水中，据光的折射定律，作出进入眼睛的折射光线，所以作图如下：5. 如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．（）【答案】【解析】【详解】物体向上运动，受到的摩擦力方向沿斜面向下，重力的方向竖直向下，斜面对它的支持力垂直斜面向上，作用点都画在重心，如图所示：6. 请根据实物图，画出对应的电路图。

2. 如图所示是小强设计的用“伏安法”测量未知电阻Rx阻值的实验电路 图，请用笔画线将实物电路连接完整，要求滑动变阻器滑片P向右移动时， 电流表示数减小．(Rx的阻值约为10 Ω)
类型2 家庭电路连接作图 3. 请你将某劳动实践基地室内的部分电路连接完整．
4.如图所示，只闭合开关S1，风扇 工作；只闭合开关S2，灯泡和风扇 都不工作；同时闭合开关S1、S2，灯泡和风扇 都工作.请把电路连接完 整．
14. 如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点， F2是它受到的其力臂L1.
15.图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的
两个杠杆，其中OAB是上方杠杆，图乙是OAB的简化图，F2为作用在点 B的阻力．请在图乙中画出：(1)在A点施加的最小动力F1及动力臂l1；(2) 阻力臂l2.
l2
16. 下图是指甲剪的示意图．请在图中画出杠杆ABO以O点为支点时动力 F1的力臂l1和阻力F2.(忽略摩擦，保留作图痕迹)
三、电(磁)学作图
类型1 电路连接作图 1. 现有电路如下，其中电源为三节铅蓄电池串联，标有“6 V 0.5 A”的 两只灯泡接在电路中，请用笔画线代替导线，根据电路图把实物图连接 完整．
置．
C B
6. 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能 经MN反射后射入水中，请画出：(1)S在平面镜中所成的像S′；(2)经MN 反射后过A点的反射光线OA；(3)OA 照射到水池底的光路图．
S' O
类型4 平面镜作图 7. 如图所示，S是发光点，请画出S在平面镜中的像S′的位置，并画出由S 点发出经平面镜反射后通过A点的光路图．
4.如图所示，某游泳馆救生员在泳池边的高椅子上注视着泳池中的动 向．他发现由于泳池边缘的阻挡，池底有一块视觉盲区监管不到．请画 出一条光线从池底盲区边缘处刚好射入救生员眼睛的光路图.

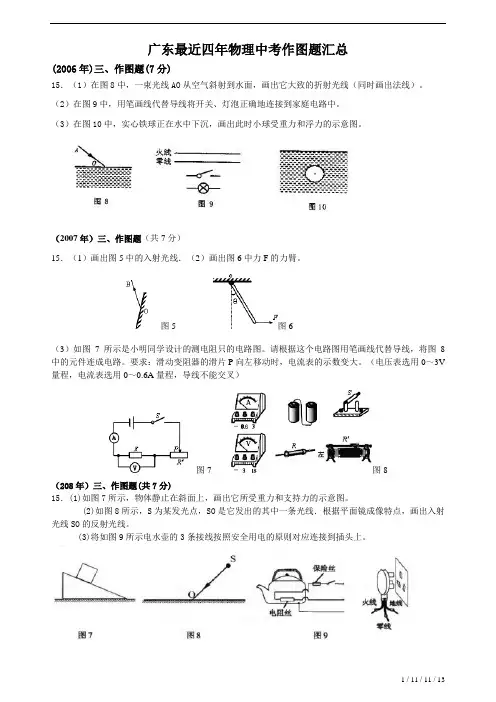

广东最近四年物理中考作图题汇总(2006年)三、作图题(7分)15．（1）在图8中，一束光线AO从空气斜射到水面，画出它大致的折射光线（同时画出法线）。

（2）在图9中，用笔画线代替导线将开关、灯泡正确地连接到家庭电路中。

（3）在图10中，实心铁球正在水中下沉，画出此时小球受重力和浮力的示意图。

（2007年）三、作图题（共7分）15．（1）画出图5中的入射光线．（2）画出图6中力F的力臂。

图5 图6（3）如图7所示是小明同学设计的测电阻只的电路图。

请根据这个电路图用笔画线代替导线，将图8中的元件连成电路。

要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。

（电压表选用0～3V 量程，电流表选用0～0.6A量程，导线不能交叉）图7 图8（208年）三、作图题(共7分)15．(1)如图7所示，物体静止在斜面上，画出它所受重力和支持力的示意图。

(2)如图8所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。

(3)将如图9所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

图12(2009年)三、作图题(共7分)15(1)请将如图8所示元件，连接成符合安全用电要求的家庭电路(2)如图9所示，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线(3)如图10所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在图中画出L其对应的动力臂图9 图10(2010年)三、作图题（共7分）15．（1）在虚线框内画出图12所示的实物图的电路图（2）如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。

（3）如图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

图13图14(2011年)三、作图题（共7分）15．(1)画出如图8所示小球所受重力的示意图。

2016年广东中考物理 作图题
15、（1）如题15-1图所示，可以利用不同的光学元件来改 变入射光线OA的传播方向。请在图中分别画出两种合适 的光学元件（只要求画出光学元件大致位置的示意图，但 须与光学规律相符）
O
A
O A
（2）用如题15-2图所示的滑轮组提升重物，用笔画线代 替绳子画出最省力的绳子绕法。
（3）如题15-3图所示，物体静止在斜面上，请画出物体所受到 的重力G、摩擦力f和物体对斜面的压力F的示意图。
2017年广东中考物理 作图题
（1）如题15—l图所示，请你根据近视眼的矫正方法， 完成光路图。
（2）如题15—2图所示，利用羊角锤撬起钉子，请你在羊角锤A 点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2。
2019年广东中考物理 作图题
(1)(3分)如图7所示，一物体以某一速度冲上表面粗糙的固 定斜面，请画出物体在上滑过程中所受力的示意图；
v
图7
(2)(2分)如图8所示S是发光点，S′是其在平面镜中成的像，SP是 一条入射光线，请画出平面镜的位置及入射光线SP的反射光线；
图8
(3)(2分)在如图9所示的光路图中，分别填入合适的透镜；
（2）如图10，杠杆OB可绕O点转动，在力F的作用下在水 平位置平衡，画出力F的力臂L。
（3）画出图11中人射光线AO的反射光线。
（4）根据图12中光的传播方向，在虚线框内画上凸透镜 或凹透镜。
（5）声控开关在接收到一定响度的声音时会自动闭合一段时间。 某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹 灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请 按题意将图13的电路连接完整。
2014年广东中考物理 作图题

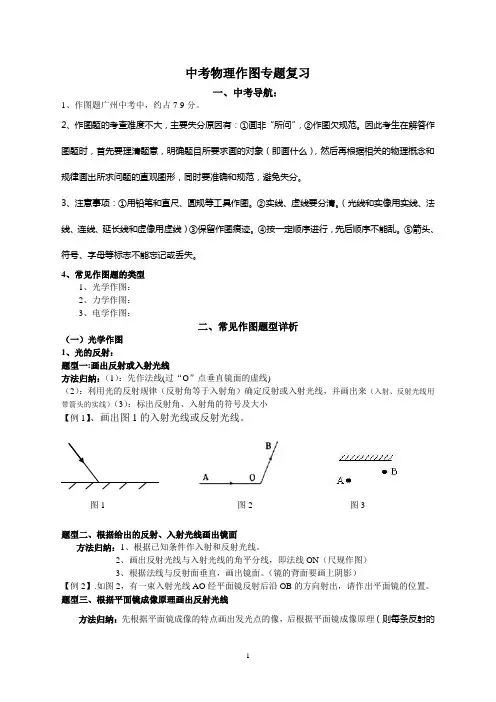

中考物理作图专题复习一、中考导航：1、作图题广州中考中，约占7-9分。

2、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。

因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。

3、注意事项：①用铅笔和直尺、圆规等工具作图。

②实线、虚线要分清。

（光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹。

④按一定顺序进行，先后顺序不能乱。

⑤箭头、符号、字母等标志不能忘记或丢失。

4、常见作图题的类型1、光学作图：2、力学作图：3、电学作图：二、常见作图题型详析（一）光学作图1、光的反射：题型一:画出反射或入射光线方法归纳：（1）：先作法线(过“O”点垂直镜面的虚线)（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（入射、反射光线用带箭头的实线）（3）：标出反射角、入射角的符号及大小【例1】、画出图1的入射光线或反射光线。

图1 图2 图3题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线。

2、画出反射光线与入射光线的角平分线，即法线ON（尺规作图）3、根据法线与反射面垂直，画出镜面。

（镜的背面要画上阴影）【例2】.如图2，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。

题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线。

【例4】、如图4有一束光通过A点射到镜面，反射后B射出点，请画出入射光线和反射光线。

2、折射作图：画出折射或入射光线方法归纳：（1）：先作法线(过“O”点垂直界面的虚线)（2）根据光在光速快（密度小）的界质中和法线的夹角度大，在光速慢（密度大）的界质中和法线的夹角度小的规律画出折射或入射光线【例5】（2012广州市）如图5，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.【例6】 如图5所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。

A.汽化B.液化C.熔化D.凝固
6.如图是古代省油灯的示意图。它下层盛水，能减慢上层油的消耗。点灯后，水在升温的过程中（ ）
A.吸热，内能增加B.吸热，内能减少C.放热，内能增加D.放热，内能减少
7.小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（ ）
A. B. C. D.
二、填空题：本大题共7小题，每空1分，共21分。
C．行驶的游船与广州塔之间的位置不断发生变化，是运动的，故C不符合题意；
D．流动的江水与广州塔之间的位置不断发生变化，是运动的，故D不符合题意。
2.【答案】B
【详解】质量是物体的一种属性，它不随物体的形状、状态、位置和温度的改变而改变；月壤样品从月球到地球，位置发生变化，但物质多少没有变化，所以质量不变。故ACD不符合题意，B符合题意。
19.如图所示，在水平面上，用弹簧测力计水平拉动木块做匀速直线运动，此时木块受到的滑动摩擦力为___N。
20.自制液体温度计利用了液体______的性质。为提高温度计的精确度，应选择内径更______的玻璃管。
21.探究平面镜成像特点的实验，如图所示。
①点燃蜡烛A，眼睛应在图中______（选填“a”或“b”）处观察A在玻璃板后的像；移动与A外形相同的蜡烛B，发现B与A的像重合，说明平面镜所成像与物的大小______；
12.在太阳内部，氢原子核在超高温下发生___________（选填“聚变”或“裂变”），释放出巨大的核能。太阳能属于___________（选填“可再生”或“不可再生”）能源。请写出太阳能的1个优点：___________。
13.将自制的电动机接入电路，如图所示，其中支架A是___________（选填“导体”或“绝缘体”）。闭合开关，线圈开始转动，磁场对线圈___________（选填“有”或“无”）作用力。仅调换磁体的磁极，线圈转动方向与原转动方向___________。

中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。

【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。

【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。

故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。

2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。

先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。

【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。

故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。

3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。

实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。

专题一作图题命题分析广东省近五年中考物理命题分析考点20232022202120202019光学作图省题15(2)省题15(2)省题15(3)省题15(2)省题15(2) 力学作图省题15(1)省题15(1)省题15(1)省题15(1)省题15(1)电磁学作图省题15(3)省题15(3)省题15(2)省题15(3)省题15(3)作图题的基本要求：(1)线条要工整、清楚。

直线要用直尺，曲线要光滑连接。

(2)符号要规范。

画图题中要注明各物理量的符号(有时还标单位符号)。

这些物理量符号是物理学上规定统一或是约定俗成的。

类型一光学作图考向1光的直线传播作图例1《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB(烛焰可以抽象为带箭头的线段)通过纸杯的小孔在黑塑料膜虚线上所成的像A′B′，并标明两条光线的传播方向。

答案名师点拨作图依据：在同种均匀介质中光沿直线传播。

作图方法及规范：(1)作图必须使用刻度尺；(2)光线用实线表示，加箭头表示光的传播方向；(3)实像用实线。

考向2光的反射作图与光的折射作图例2(2023·泸州)一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

答案解析过入射点O的垂直于界面的虚线是法线，根据反射角等于入射角等于53°，画出反射光线；反射光线与界面的夹角为90°－53°＝37°，光从空气斜射入水中，折射角小于入射角，画出折射光线，由于折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°－37°＝53°，折射角为90°－53°＝37°，如答图所示。

名师点拨作图依据：(1)光的反射定律：反射角等于入射角，反射光线、入射光线分居法线两侧。

2022年中考物理总复习题型训练06：作图题（广东省深圳市）作图题根据图甲所示的实物电路图，在图乙的虚线框内画出与它对应的电路图．【答案】解：由实物图知，两灯泡并联，开关控制整个电路，按要求画出电路图即可．如图所示：【解析】先分析电路的连接方式，然后根据实物图画出对应的电路图．作图题如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．【答案】解：如图所示：【解析】解：由题意可知，两灯泡应并联，电流表应位于干路，然后与开关和电源组成电路，补充实物连接如图所示：．由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路．作图题请用笔画线代替导线，将背面接线示意图中连有开关的电灯和三孔插座接入家庭电路中．【答案】如图所示：?【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如下图所示：【考点精析】掌握家庭电路的接线方法是解答本题的根本，需要知道在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，在安装螺丝口电灯泡时，火线应通过开关再接到灯头中，且接在灯头锡块上．作图题小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整．【答案】解：如图所示：【解析】解：晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联，要注意开关应先接在火线上；插座的接法是：左零右火中接地；电路图如图所示：根据并联电路和串联电路的特点确定开关的连接方式，即开关并联时，任何一个开关闭合灯泡都可以工作，而串联电路只有当两个开关同时闭合时，灯泡才可以工作，所以声控开关和光控开关串联后控制灯泡．三孔插座的接法是：左零右火中间地；据此连接电路；作图题如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向．【答案】解：如图所示：【解析】解：要想使螺线管的N极（A端）指向南，螺线管的S 极（B）指向北，即螺线管的A端为S极，B端为N极．利用安培定则可以确定螺线管中电流的方向是左后方流入，右前方流出，如下图所示：【考点精析】关于本题考查的通电螺线管的磁场，需要了解通电螺线管的性质：①通过电流越大，磁性越强；②线圈匝数越多，磁性越强；③插入软铁芯，磁性大大增强；④通电螺线管的极性可用电流方向来改变才能得出正确答案．作图题如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．【答案】解：如图所示：【解析】解：电磁铁上端为N极，下端为S极，根据安培定则可知，电源的左端为负极，右端为正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示：【考点精析】根据题目的已知条件，利用电磁继电器的组成、原理和特点的相关知识可以得到问题的答案，需要掌握电磁继电器：实质上是一个利用电磁铁来控制的开关．它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流．还可实现自动控制．作图题根据如图所示的实物连线图，在虚线方框中画出对应的电路图．【答案】解：电流从正极开始分支，一支经灯泡L1 ，另一支经开关S2、灯泡L2 ，然后两支汇合共同经过S1回到电源负极．如图所示：【解析】根据实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2 ，根据实物图完成电路图即可．作图题图中给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向右移动时灯L2变亮．【答案】解：滑动变阻器按一上一下的原则与灯泡L2串联，且必须把右下方接线柱接入电路；然后它们再与灯泡L1并联，开关在干路上，如下图所示：【解析】两灯泡并联，用滑动变阻器改变通过L2的电流大小说明滑动变阻器只与L2串联，滑片P向右移动时灯L2变亮说明电路中的电流变大，电路的总电阻变小，滑动变阻器接入电路的电阻变小，故必须把右下方接线柱接入电路．作图题如图所示，用笔画线代替导线将插座、电灯和开关正确接到电路中．【答案】解：如图所示：【解析】解：（1）三孔插座的上面的孔接地线，左孔接入零线，右孔接火线．如图．（2）电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套．如图．【考点精析】利用家庭电路的接线方法对题目进行判断即可得到答案，需要熟知在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，在安装螺丝口电灯泡时，火线应通过开关再接到灯头中，且接在灯头锡块上．作图题如图是家庭常用的一个插线板的示意图．在使用中会发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．【答案】解：如图所示：【解析】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：【考点精析】本题主要考查了家庭电路的接线方法的相关知识点，需要掌握在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，在安装螺丝口电灯泡时，火线应通过开关再接到灯头中，且接在灯头锡块上才能正确解答此题．作图题根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．【答案】解：如下图所示．【解析】解：在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极．根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出．从而可以确定电源的左端为正极．如下图所示．【考点精析】利用磁感线的概念和特点和安培定则对题目进行判断即可得到答案，需要熟知磁感线：描述磁场的强弱和方向而假想的曲线．磁体周围的磁感线是从它北极出来，回到南极．（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）．安培定则简记：入线见，手正握；入线不见，手反握．大拇指指的一端是北极(N极)．（注意：入的电流方向应由下至上放置）．作图题如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B 端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整（导线不能交叉，弹簧在其弹性范围内）．【答案】解：如图所示：．【解析】解：弹簧的长度逐渐变短，说明磁铁受到的斥力变大，故螺旋管的上端为S极，根据安培定则可知，电磁铁的上端应接电源的正极；把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短，说明此时的电流变大，故应接滑动变阻器的B接线柱，作图题如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】解：如图所示：【解析】解：由题知，红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏；说明三个灯泡互不影响，即三灯是并联的；结合所给实物图可知，S1控制红灯和黄灯，S2控制绿灯和黄灯．如图所示：，当S1掷到左端时，红灯亮，黄灯和绿灯都不亮；当S1掷到右端且S2掷到左端时，红灯灭，黄灯亮，绿灯不亮；当S1掷到右端且S2掷到右端时，红灯灭，绿灯亮，黄灯不亮．根据各灯发光情况分析判断灯泡的连接方式和开关的作用，再连接实物．作图题科技改变生活，如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R0为保护电阻.请你用铅笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉），达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果.【答案】解：符合题意的电路图如下所示：【解析】本题考查学生使用电磁继电器的能力。
