2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。

答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。

物块对斜面压力作用点在斜面上，方向垂直于斜面对下。

如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。

答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。

〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。

如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。

答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。

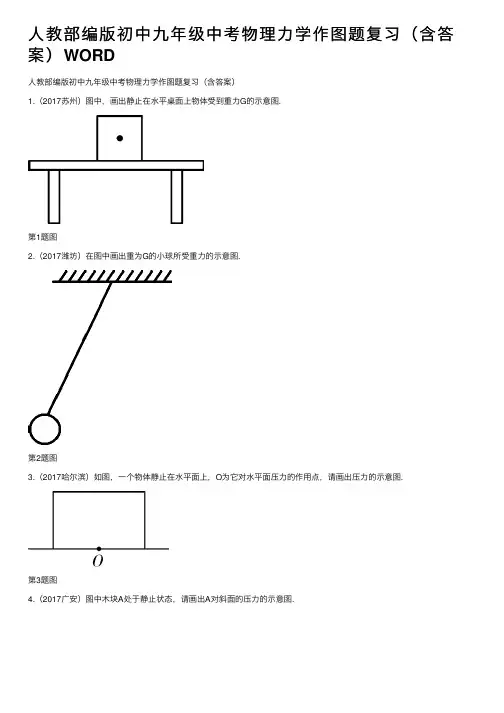

⼈教部编版初中九年级中考物理⼒学作图题复习（含答案）WORD⼈教部编版初中九年级中考物理⼒学作图题复习（含答案）1.（2017苏州）图中，画出静⽌在⽔平桌⾯上物体受到重⼒G的⽰意图.第1题图2.（2017潍坊）在图中画出重为G的⼩球所受重⼒的⽰意图.第2题图3.（2017哈尔滨）如图，⼀个物体静⽌在⽔平⾯上，O为它对⽔平⾯压⼒的作⽤点，请画出压⼒的⽰意图.第3题图4.（2017⼴安）图中⽊块A处于静⽌状态，请画出A对斜⾯的压⼒的⽰意图.第4题图5.（2017海南）请在图中画出绳⼦对⼩车的拉⼒F的⽰意图.第5题图6.（2017黄冈）请在图中画出活塞下⾏过程中受到的摩擦⼒的⽰意图（⼒的作⽤点画在O点）.第6题图7.请画出漂浮在⽔⾯上⽊块所受浮⼒的⽰意图.第7题图类型2 杠杆作图（10年4考）8.（2017临沂）如图，O是杠杆OA的⽀点，请画出拉⼒F的⼒臂.第8题图9.（2017常德）画出图中F的⼒臂并标明.第9题图10.（2017南京改编）如图所⽰，是⼀个电热⽔壶的简易图，⽤⼒作⽤在壶盖上A点时，可将壶盖打开.请在A点画出所需最⼩⼒F的⽰意图（O为⽀点）.第10题图第11题图11.（2017资阳）如图所⽰，O是杠杆的⽀点，请画出作⽤在A点让杠杆保持平衡的最⼩⼒F的⽰意图并标出其⼒臂L.类型3 滑轮组绕线作图［昆明2010.19（2）］12.（2017泰州）⽤图中的滑轮组提升重物，画出最省⼒的绕绳⽅法.第12题图答案1.如答图所⽰2. 如答图所⽰第2题答图【解析】重⼒的⽅向是竖直向下的，画重⼒的⽰意图时要注意在线段的末端画上箭头．3.如答图所⽰第3题答图【解析】物体静⽌在⽔平⾯上，物体对⽔平⾯的压⼒⽅向是垂直于⽔平⾯向下，如答图所⽰．4.如答图所⽰第4题答图【解析】物体对斜⾯压⼒的作⽤点在物体与斜⾯接触⾯的中点处，过此点作垂直于斜⾯向下的⼒，即为压⼒，如答图所⽰．5.如答图所⽰第5题答图【解析】拉⼒的⽅向沿绳的⽅向，作⽤点在绳与车的接触点上，过作⽤点沿绳⽅向画⼀条带箭头的线段，并⽤符号F表⽰，如答图所⽰．6.如答图所⽰第6题答图7.如答图所⽰第7题答图。

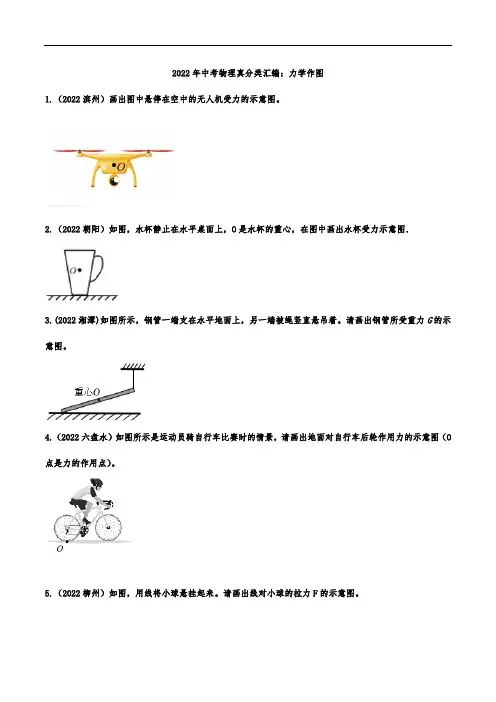

中考物理真题分类练习——力学作图【答案】1.（2020潍坊，16）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

2.（2020襄阳，20）请画出木块所受重力的示意图。

3.（2020巴中，27）如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。

4.（2020盐城，21）在图中画出小车受到重力的示意图。

5.（2020广东，15）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

6.（2020广东，17）重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

7.（2020连云港，18）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

8.（2020济宁，18）请在图中画出跳水运动员对跳板的压力。

9.（2020泰州，22）如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；10.（2020聊城，20）如图是起重机将货物吊起的情景.O 为支点，F 1为动力，F 2为阻力。

请画出阻力F 2的力臂l 2.11.（2020宿迁，18）下图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。

12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O 是支点，2F 是瓶塞作用在B 点的阻力。

请在图乙中画出阻力臂2l ，并画出作用在A 点的最小动力1F 及动力臂1l 。

13．（2020娄底，20）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O 连接，在图中画出木棒所受重力的示意图、重力的力臂。

14．（2020无锡，24）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

2024年中考物理复习压轴真题专项汇编—作图题（光学和力学综合46题）【题型1力的示意图与图示】1．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。

【答案】【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：2．（2023•自贡）如图所示，物体A静止在斜面上，请画出物体A的受力示意图。

【答案】【解答】解：从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段，分别用G、f和F表示重力、摩擦力和支持力。

如下图所示：3．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。

【答案】见解答【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的拉力；如图所示：4．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。

正因如此，避险车道被称为高速公路上的“救命道”。

请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

【答案】【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭头的线段，并分别在线段末尾标上相关字母，如图所示：5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

【答案】见解答【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直向上的浮力，如下图：6．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。

请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。

【答案】见解答【解答】解：拖把头受到地面的竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：7．（2023•鄂州）如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动。

2024年中考物理专题训练——力学作图1．重为2牛的物块A、重为4牛的物块B按如图所示方式放置在水平地面上，用力的图示法画出物块B对地面的压力F。

2．放学后，小明骑自行车回家，如图甲所示，图乙的方框代表小明和自行车，请画出小明和自行车受到的重力和地面对其支持力的示意图。

（均画在重心O上）3．如图所示，实心物体被绳子拉着浸没在水中，请在图中画出剪断绳子的瞬间物块的受力示意图。

4．如图，物体A沿斜面向下运动，请在图中作出与物体A相关的弹力的示意图。

5．要使如图所示的装置在该位置平衡，请画出其所受最小动力的示意图。

6．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。

7．少林武术历史悠久，影响深远。

如图所示，请作出武术爱好者静立在水平地面上练功时受力的示意图（O点为重心）。

8．在图中画出杠杆所受拉力的动力臂L1，所受阻力F2，及阻力臂L2。

9．如图，画出斜面上球所受弹力的示意图。

10．如图所示是一轻质杠杆，请在杠杆上作出使杠杆匀速转动的最小力的方向。

11．如图所示，轻质杠杆ABC的A处悬挂着一物体，能绕固定点O转动，请在C位置12．如图所示，一个站在地面上的工人利用滑轮组将重物G提起，请画出滑轮组的绕线。

13．用一根钢棒撬动地面上的一块大石头，请你在图中做出最省力时的动力1F并标出相应的动力臂1l。

14．试在图中画出汽车刹车踏板上动力F1的力臂L1。

15．如图所示，轻质杠杆OA能绕O点转动。

请在图中画出使轻质杠杆保持平衡的最小力F的示意图。

（要求保留作图痕迹）16．如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

17．如图是用杠杆提升重物的装置。

请画出重物重力G的示意图，并画出拉力F对转轴O的力臂l。

18．冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理专题复习——力学--力的示意图二答案解析1．（2018•乌鲁木齐）如图所示，画出斜面上下滑的物体受到的重力和弹力示意图（O为两个力的作用点）。

【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。

【解答】解：重力的方向竖直向下，弹力的方向垂直于斜面向上，作用点均在O点上，如图所示：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。

按照这个作图步骤，很容易能够画出指定力的示意图。

2．（2018•赤峰）如图所示，画出足球重力示意图。

【分析】重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画足球所受重力时，也一定要把握这一点。

【解答】解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即为足球所受重力，如图所示：【点评】重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响。

3．（2018•临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心。

【解答】解：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。

4．（2018•上海）在图中，小球受到的拉力为4牛。

用力的图示法画出此拉力。

【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上。

在画力的图示时，一定要注意画出标度。

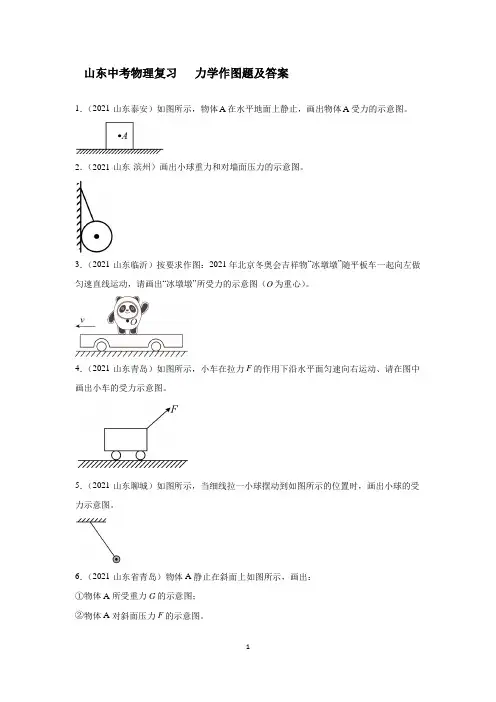

山东中考物理复习力学作图题及答案1．（2021·山东泰安）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。

2．（2021·山东·滨州）画出小球重力和对墙面压力的示意图。

3．（2021·山东临沂）按要求作图：2021年北京冬奥会吉祥物“冰墩墩”随平板车一起向左做匀速直线运动，请画出“冰墩墩”所受力的示意图（O为重心）。

4．（2021·山东青岛）如图所示，小车在拉力F的作用下沿水平面匀速向右运动、请在图中画出小车的受力示意图。

5．（2021·山东聊城）如图所示，当细线拉一小球摆动到如图所示的位置时，画出小球的受力示意图。

6．（2021·山东省青岛）物体A静止在斜面上如图所示，画出：①物体A所受重力G的示意图；②物体A对斜面压力F的示意图。

7．（2021·山东·惠民）在图中画出挂在竖直墙上小球所受的重G和小球对墙壁的压力F示意图。

8．（2021·山东枣庄）如图所示，篮球正沿斜面滚下，O为重心，请用示意图在图中画出篮球受到的摩擦力f和它对斜面的压力F。

9．（2021·山东）小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。

10．（2021·山东·青岛超银中学八年级期末）A、B两物体如图所示静止在地面上，请画出B 物体的受力示意图。

11．（2021·山东济南）小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。

12．（2021·山东·广饶）如图所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。

请在图中画出小球的受力示意图。

13．（2021·山东菏泽）（1）如图，水平传送带正将大米从车间运送到粮仓米袋随传送带一起匀速运动，画出米袋所受力的示意图______；（2）图中用一根细绳将杠杆AOB在O点悬挂起来，并且OA<OB。

2023年中考物理专题复习：力学作图题1．如图所示，轻质杠杆在力F₁、F₁的作用下处于平衡状态。

O点为支点，l₁为F₁的力臂，请在图中画出F₁的力臂l₁和力F₁。

2．按要求作图（请保存作图痕迹），图为在粗糙的水平面上滚动的小球，在图中画出小球所受力的示意图。

3．在图中，小球受到绳子的拉力为2N，画出小球受到拉力和重力的示意图。

4．如图所示，小球悬浮在水中，请画出小球的受力示意图。

5．如图所示，足球在水平草地上向右减速滚动，请画出足球水平方向所受力的示意图。

（要求：力的作用点画在足球的重心）6．将下图中的滑轮组装为最省力的情形。

7．如图甲，A、B两块木块在两边墙壁的挤压下，保持静止，请你在图乙中画出木块A 所受的力的示意图。

8．如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。

9．习总书记在长春召开的振兴东北地区等老工业基地座谈会上的一段讲话：“振兴东北老工业基地已到了滚石上山、爬坡过坎的关键阶段，国家要加大支持力度，东北地区要增强内生发展活力和动力，精准发力，扎实工作，加快老工业基地振兴发展”。

小明同学想：“滚石上山”怎么才最省力呢？于是设计了一个滚球上台阶的模型。

如图所示，请你在图中帮小明画出把圆球滚上台阶所需最小力F的示意图及对应的力臂L。

（图中阻力G已给出）10．如图所示，重3N的小球从斜面上滚下，请在图中画出小球所受重力的示意图。

11．如图，质量为0.3kg的小球静止在水中，请画出小球所受重力的示意图。

12．如图所示，一小球漂浮在水面上，请画出小球受到的浮力和重力的示意图。

13．在图中画出石头所受重力的示意图，并画出人在A点施加最小力的力臂。

14．如图所示，请画出动力F的力臂。

15．如图是用羊角锤起钉的示意图，请在图中画出动力F的力臂l。

16．如图所示，画出力F对支点O的力臂l。

17．如图是建筑工地上工人用独轮车搬运材料的情景。

设O1为独轮车支点，F1为动力。

第2部分专题二类型2 力学作图（二）
1．(2018盐城)在图16中画出施加在开关上力F的力臂l。

图16
2．(2018菏泽)如图17所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。

图17
3．(2017眉山)如图18所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。

图18
4．如图19所示，在图中作出F1的力臂及l2的作用力F2。

图19
5．(2018哈尔滨)如图20所示，在“探究杠杆平衡条件”实验中，用带有等间隔刻度的杠杆进行实验，实验前已调杠杆水平平衡，在A点施加竖直向上的力，为使杠杆恢复水平平衡，请画出在B点施加的最小力F的示意图及其力臂L(标出F大小)。

图20
6．请在图21中画出支点O，F1的力臂L1及F2的力臂L2。

图21
7．如图22所示，站在地面上的小红要借助滑轮组提升重物，请帮她画出最省力的绕线方法。

图22
8．如图23所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

图23
参考答案
1. 如图16所示
图16
2. 如图17所示
图17
3. 如图18所示
图18 4. 如图19所示
图19 5. 如图20所示
图20 6. 如图21所示
图21 7. 如图22所示
图22 8. 如图23所示
图23。

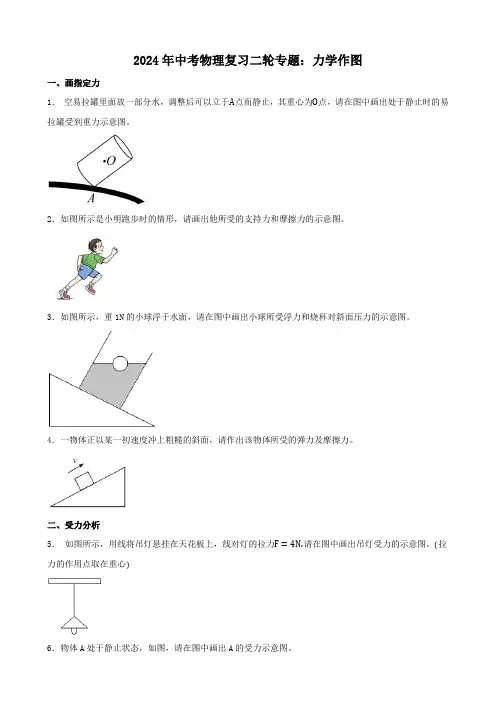

2024年中考物理复习二轮专题：力学作图一、画指定力1．空易拉罐里面放一部分水，调整后可以立于A点而静止，其重心为O点，请在图中画出处于静止时的易拉罐受到重力示意图。

2．如图所示是小明跑步时的情形，请画出他所受的支持力和摩擦力的示意图。

3．如图所示，重1N的小球浮于水面，请在图中画出小球所受浮力和烧杯对斜面压力的示意图。

4．一物体正以某一初速度冲上粗糙的斜面，请作出该物体所受的弹力及摩擦力。

二、受力分析5．如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F=4N.请在图中画出吊灯受力的示意图。

(拉力的作用点取在重心)6．物体A处于静止状态，如图，请在图中画出A的受力示意图。

7．如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。

8．如图，重20N的木球漂浮在水面上，请画出木球静止时所受力的示意图：9．如图所示，一位同学在用力匀速推箱子，请画出箱子的受力示意图。

10．如图，水平面上的物体A和B被弹簧拉着匀速直线运动，画出物体B在水平方向受力的示意图.三、杠杆画力臂11．如图是用撬棒撬起石头的情景，请你画出阻力F2及动力臂L1。

12．如图所示，用瓶起子开一瓶汽水，在图中画出动力臂L1和阻力F2的示意图。

13．如图，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他重力的力臂。

14．如图甲是晾衣服用的夹子，其简化示意图如图乙所示。

AOB以看成杠杆，O点是支点，A点是动力的作用点，B点是阻力的作用点。

在图乙中画出，捏夹子时：在A点施加的最小动力F1的示意图、阻力F2的阻力臂L2。

15．如图甲所示是一个核桃破壳器。

破壳时，手柄可以看成一个杠杆。

图乙为其简化的示意的。

请在乙图中画出：(1)B点受到的阻力F2的力臂L2。

(2)作用在A点的最小动力F1。

四、滑轮绕线16．画出图中工人提升重物时滑轮组绳子的绕法。

17．如图所示，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。

2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。

请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。

2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。

4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。

5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。

7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。

8．如图所示，画出小球所受重力的示意图。

9．如图所示，请作出小球所受重力和支持力的示意图。

10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。

11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。

12．如图所示，重5N的木块静止在水平桌面上。

请在图中画出木块所受支持力的示意图。

13．如图所示，小车从斜面上滑下来最终停在B处。

请画出小车在A处所受力的示意图。

14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。

15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。

16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。

（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。

请在图中画出能将重物撬动的最小的力F和力臂l。

18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。

请画出条形磁铁的受力示意图。

题型训练2：作图题——1光学作图类型1：光的反射1．（2018·重庆A卷）请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.2．（2018·内江）如图，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．3．（2016·孝感）如图，一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）．类型2：平面镜成像作图4．（2018·福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.5．（2018·遂宁）一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜（保留作图痕迹）．6．（2018·黔东南）画出图中S发出的光线经平面镜反射后过P点的光路．类型3：光的折射作图7．（2018·威海）空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出一条入射光线及其折射光线即可）．8．（2018·黄石）如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．9．（2018·河南）如图，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．10．（2018·成都）如图，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．类型4：透镜折射作图11．（2018·昆明）完成图中经过凸透镜后的两条光线．12．（2018·连云港）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线．13．（2018·孝感）如图，F为凸透镜的焦点，BC为某光线经过平面镜后的反射光线，请在图中画出与BC 对应的入射光线和BC经凸透镜后的折射光线．14．如图，画出烛焰上一点S发出的两束光线经过透镜的光路，并依此确定发光点S的像点S′.题型训练2：作图题——2力学作图类型1：画指定力的示意图1．（2018·南宁）请在图中画出南瓜所受重力G的示意图．2．（2018·广安）如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．3．（2017·黄冈）如图，一个活塞的简化示意图，请在图中画出活塞下行过程中受到的摩擦力的示意图（力的作用点画在O点）．4．用细线悬挂着的小球靠在竖直墙边，画出小球对墙的压力的示意图．5．（2018·吉林）请在图中画出潜水艇所受浮力的示意图．6．（2018·扬州）如图，A、B两球带异种电荷，画出A受到重力和吸引力的示意图．7.（2017·德州）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．8．（2018·滨州）如图所示，用线将吊灯悬挂在天花板上，线对吊灯的拉力F＝4 N，请在图中画出吊灯受力的示意图．（拉力的作用点取在吊灯的重心）9．（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，画出操场上向左滚动的足球受力的示意图．10．（2018·孝感）如图，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A 在竖直方向上的受力示意图．11．（2018·邵阳）请你在下图中画出静止在水中的小球所受力的示意图．12．（2018·南京）如图，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）13．（2018·安徽）如图甲，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点（见图乙）．请在图乙中画出物块受力的示意图．14．（2017·德阳）如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．15．（2018·娄底）在图甲中画出拉力F对支点O的力臂l.16．（2018·广东）如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.17．（2017·威海）如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂l1和阻力F2的示意图．18．（2018·德阳）如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．19．（2018·黄石）旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图．20．台湾省农民张文任栽种出一个超级大南瓜．为将南瓜顺利装车，村民们用如图所示的滑轮，用绳子绕制成滑轮组．在20 s时间内，村民们用750 N的拉力将绳端沿竖直方向匀速向下拉动6 m，把南瓜提升1.5 m（g取10 N/kg）．按题意画出滑轮组的绳子绕法．题型训练2：作图题——3电磁学作图类型1：根据电路图连接实物图1．按图（a）所示的电路图，连接图（b）所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．（电源为两节新干电池，灯泡的最小电阻为5 Ω）2．要求测量额定电压为2.5 V小灯泡的电功率．按照电路图a，将图c的实物连接成实验电路．（小灯泡电阻约为8 Ω）类型2：根据实物图画电路图3．（2018·兰州）根据下面的实物图画出与之对应的电路图．4．（2018·眉山）根据左侧电路实物图，在右侧方框内画出对应的电路图．类型3：根据要求连接实物图5．（2018·湘西）用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．6．（2018·上海）如图，添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．类型4：设计电路图7．（2018·烟台）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．8．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光．提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）类型5：实物图改错9．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有导线连接错误？若有，请在连接错误的导线上打“×”，并在原图上加以改正，改动的线要尽量少．10．小明要测量额定电压为2.5 V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．类型6：家庭电路的连接11．（2018·济宁）将图中的三孔插座（带保险盒）正确接入电路．12．（2018·吉林）请在图中正确连接电路图．13．（2018·广东）如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．类型7：磁现象作图14．（2018·苏州）如图中，标出小磁针静止时的N极和A点处的磁感线方向．15．小磁针在如图所示的位置静止，标出小磁针的N极．类型8：通电螺线管作图16．（2018·怀化）在图甲中括号内标出通电螺线管的N、S极和小磁针的N、S极．17．（2018·达州）如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．18．（2018·东营）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．19．（2018·遂宁）如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S极和用“＋”标出电源的正极．20．将图中的电磁铁连入你设计的电路中（在方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．类型9：电磁继电器作图21．（2017·天水）如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．。
