室分系统及无源器件相关基础知识试题

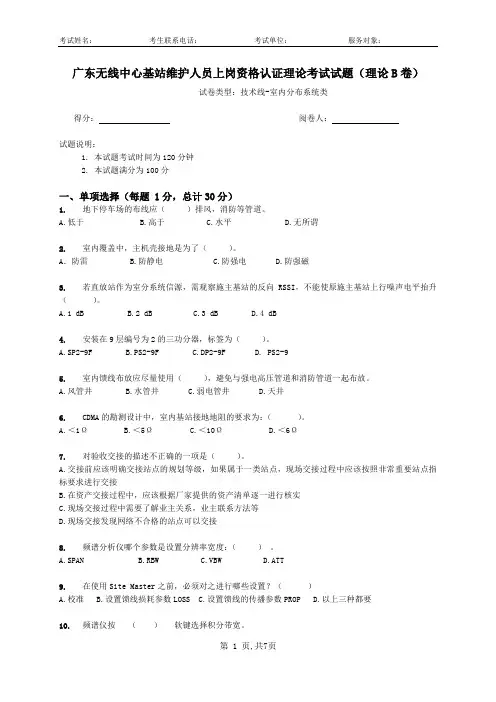

广东无线中心基站维护人员上岗资格认证理论考试试题（理论B卷）试卷类型：技术线-室内分布系统类得分：阅卷人：试题说明：1.本试题考试时间为120分钟2.本试题满分为100分一、单项选择（每题 1分，总计30分）1.地下停车场的布线应（）排风，消防等管道。

A.低于B.高于C.水平D.无所谓2.室内覆盖中，主机壳接地是为了（）。

A．防雷 B.防静电 C.防强电 D.防强磁3.若直放站作为室分系统信源，需观察施主基站的反向RSSI，不能使原施主基站上行噪声电平抬升（）。

A.1 dBB.2 dBC.3 dBD.4 dB4.安装在9层编号为2的三功分器，标签为（）。

A.SP2-9FB.PS2-9FC.DP2-9FD. PS2-95.室内馈线布放应尽量使用（），避免与强电高压管道和消防管道一起布放。

A.风管井B.水管井C.弱电管井D.天井6.CDMA的勘测设计中，室内基站接地地阻的要求为：（）。

A.＜1ΩB.＜5ΩC.＜10ΩD.＜6Ω7.对验收交接的描述不正确的一项是（）。

A.交接前应该明确交接站点的规划等级，如果属于一类站点，现场交接过程中应该按照非常重要站点指标要求进行交接B.在资产交接过程中，应该根据厂家提供的资产清单逐一进行核实C.现场交接过程中需要了解业主关系，业主联系方法等D.现场交接发现网络不合格的站点可以交接8.频谱分析仪哪个参数是设置分辨率宽度：（）。

A.SPANB.RBWC.VBWD.ATT9.在使用Site Master之前，必须对之进行哪些设置？（）A.校准B.设置馈线损耗参数LOSSC.设置馈线的传播参数PROPD.以上三种都要10.频谱仪按（）软键选择积分带宽。

A.INT BWB.INT VBWC.MEASURED.CETER FREQ11.直放站、干线放大器必须按地，接地面积为（）平方毫米。

A.12B.14C.16D.2012.直放站的带内平坦度（峰峰值）（）。

A.小于2dBB.小于3 dBC.小于1CD.小于4 dB13.室内分布系统设备安装说法正确的一项是（）。

标签所属知识点（课程名称）难度1室分系统及无源器件相关基础知识容易2室分系统及无源器件相关基础知识容易3室分系统及无源器件相关基础知识容易4室分系统及无源器件相关基础知识容易5室分系统及无源器件相关基础知识容易6室分系统及无源器件相关基础知识容易7室分系统及无源器件相关基础知识容易8室分系统及无源器件相关基础知识一般9室分系统及无源器件相关基础知识一般10室分系统及无源器件相关基础知识一般题目正确答案在不同系统合路工程中要选用合路单元，下列的（）指标在使用时不须考虑。

D泄漏电缆的应用场景可以是（ ）。

D干放的使用应避免在主干路由上使用干放；严禁干放（ ）使用。

A引入分布系统信源时，下列叙述正确的是（ ）。

D室内分布系统的室内信号泄漏，造成的害处是（ ）。

D通常，室内分布系统主要由哪两部分组成： B兼容移动、联通、电信各系统介入：无源器件频率范围必须满足（）。

C对于高话务的室内区域，选择室内分布系统的信号源时，宜选择（ ）作为信号源。

A对室内覆盖进行噪声电平测试时，从基站接收端位置测试，要求噪声电平均小于（）dBm。

C在直放站设计中，需考虑隔离度问题的是（ ）。

C题目选项1题目选项2题目选项3频率范围插损隔离度隧道地铁长廊串联并联级联室外施主天线挂得越高越好室外施主天线瓣宽越大越好室外施主天线离基站越远越好对室外信号的干扰软切换增多掉话信号源和无源天馈分布系统信号源和信号分布系统信号源和有源天馈分布系统1000～2700Mhz1200～2500Mhz800～2700Mhz宏蜂窝基站微蜂窝基站射频拉远RRU负90负95负100移频直放站无线室外直放站光纤室内直放站题目选项4温度容限以上皆适合无限制室外施主天线接收信号越纯越好以上都可能信号源和光纤分布系统800～2100Mhz直放站负105直放站。

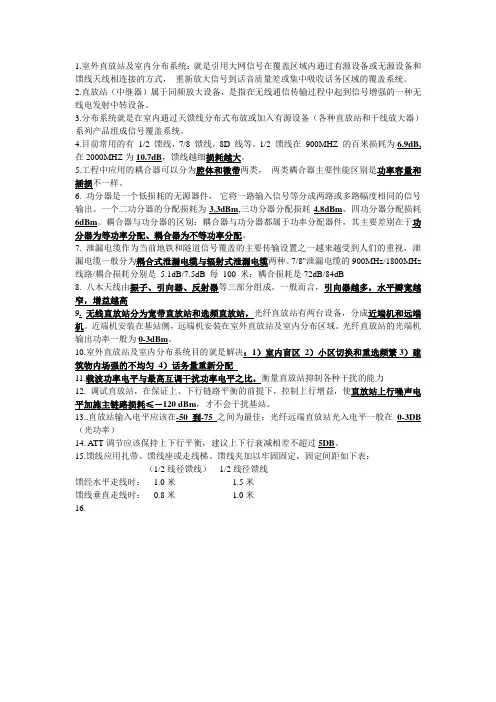

1.室外直放站及室内分布系统：就是引用大网信号在覆盖区域内通过有源设备或无源设备和馈线天线相连接的方式，重新放大信号到话音质量差或集中吸收话务区域的覆盖系统。

2.直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

3.分布系统就是在室内通过天馈线分布式布放或加入有源设备（各种直放站和干线放大器）系列产品组成信号覆盖系统。

4.目前常用的有1/2 馈线，7/8 馈线，8D 线等。

1/2 馈线在900MHZ 的百米损耗为6.9dB,在2000MHZ为10.7dB，馈线越细损耗越大。

5.工程中应用的耦合器可以分为腔体和微带两类，两类耦合器主要性能区别是功率容量和插损不一样。

6. 功分器是一个低损耗的无源器件，它将一路输入信号等分成两路或多路幅度相同的信号输出。

一个二功分器的分配损耗为3.3dBm,三功分器分配损耗4.8dBm，四功分器分配损耗6dBm。

耦合器与功分器的区别：耦合器与功分器都属于功率分配器件，其主要差别在于功分器为等功率分配、耦合器为不等功率分配。

7. 泄漏电缆作为当前地铁和隧道信号覆盖的主要传输设置之一越来越受到人们的重视，泄漏电缆一般分为耦合式泄漏电缆与辐射式泄漏电缆两种。

7/8"泄漏电缆的900MHz/1800MHz 线路/耦合损耗分别是5.1dB/7.5dB 每100 米；耦合损耗是72dB/84dB8. 八木天线由振子、引向器、反射器等三部分组成。

一般而言，引向器越多，水平瓣宽越窄，增益越高9.无线直放站分为宽带直放站和选频直放站，光纤直放站有两台设备，分成近端机和远端机。

近端机安装在基站侧，远端机安装在室外直放站及室内分布区域。

光纤直放站的光端机输出功率一般为0-3dBm。

10.室外直放站及室内分布系统目的就是解决：1）室内盲区2）小区切换和重选频繁3）建筑物内场强的不均匀4）话务量重新分配11.载波功率电平与最高互调干扰功率电平之比，衡量直放站抑制各种干扰的能力12. 调试直放站，在保证上、下行链路平衡的前提下，控制上行增益，使直放站上行噪声电平加施主链路损耗≤－120 dBm，才不会干扰基站。

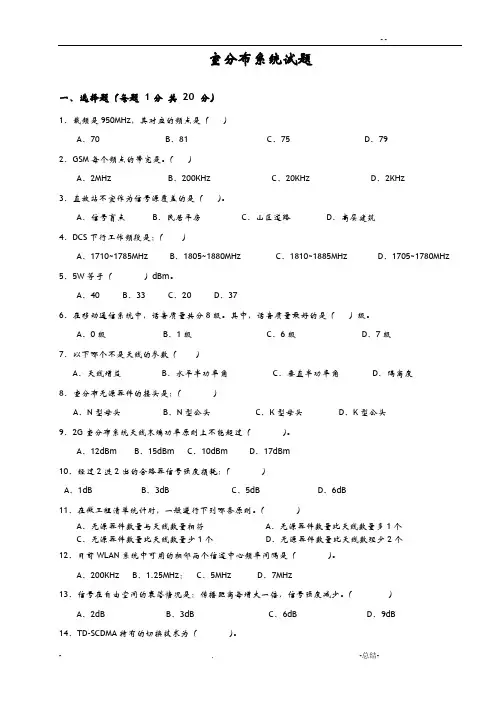

室分布系统试题一、选择题（每题1分共20 分）1、载频是950MHz，其对应的频点是（）A、70B、81C、75D、792、GSM每个频点的带宽是。

（）A、2MHzB、200KHzC、20KHzD、2KHz3、直放站不宜作为信号源覆盖的是（）。

A、信号盲点B、民居平房C、山区道路D、高层建筑4、DCS下行工作频段是：（）A、1710~1785MHzB、1805~1880MHzC、1810~1885MHzD、1705~1780MHz5、5W等于（）dBm。

A、40B、33C、20D、376、在移动通信系统中，话音质量共分8级。

其中，话音质量最好的是（）级。

A、0级B、1级C、6级D、7级7、以下哪个不是天线的参数（）A、天线增益B、水平半功率角C、垂直半功率角D、隔离度8、室分布无源器件的接头是：（）A、N型母头B、N型公头C、K型母头D、K型公头9、2G室分布系统天线末端功率原则上不能超过（）。

A、12dBmB、15dBmC、10dBmD、17dBm10、经过2进2出的合路器信号强度损耗：（）A、1dBB、3dBC、5dBD、6dB11、在做工程清单统计时，一般遵行下列哪条原则。

（）A、无源器件数量与天线数量相符A、无源器件数量比天线数量多1个C、无源器件数量比天线数量少1个D、无源器件数量比天线数理少2个12、目前WLAN系统中可用的相邻两个信道中心频率间隔是（）。

A、200KHzB、1.25MHz：C、5MHzD、7MHz13、信号在自由空间的衰落情况是：传播距离每增大一倍，信号强度减少。

（）A、2dBB、3dBC、6dBD、9dB14、TD-SCDMA特有的切换技术为（）。

A、硬切换B、接力切换C、软切换D、同频切换15、GSM系统中时间提前量（TA）的一个单位对应空间传播的距离接近（）米。

A、450B、500C、550D、60016、GSM采用的多址方式为（）。

A、FDMAB、TDMAC、CDMAD、FDMA/TDMA17、关于驻波比描述正确的是（）。

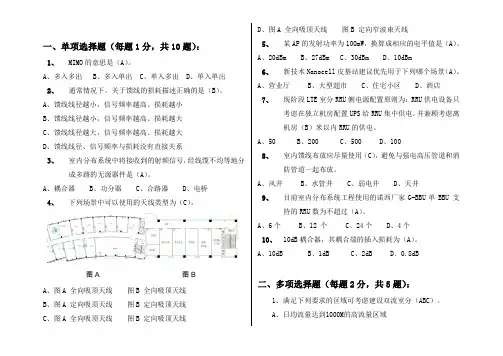

一、单项选择题（每题1分，共10题）：1、MIMO的意思是（A）。

A、多入多出B、多入单出C、单入多出D、单入单出2、通常情况下，关于馈线的损耗描述正确的是（B）。

A、馈线线径越小，信号频率越高、损耗越小B、馈线线径越小，信号频率越高、损耗越大C、馈线线径越大，信号频率越高、损耗越大D、馈线线径、信号频率与损耗没有直接关系3、室内分布系统中将接收到的射频信号，经线缆不均等地分成多路的无源器件是（A）。

A、耦合器B、功分器C、合路器D、电桥4、下列场景中可以使用的天线类型为（C）。

图A 图BA、图A 全向吸顶天线图B 全向吸顶天线B、图A 定向吸顶天线图B 定向吸顶天线C、图A 全向吸顶天线图B 定向吸顶天线D、图A 全向吸顶天线图B 定向窄波束天线5、某AP的发射功率为100mW，换算成相应的电平值是（A）。

A、20dBmB、27dBmC、30dBmD、10dBm6、新技术Nanocell皮基站建议优先用于下列哪个场景（A）。

A、营业厅B、大型超市C、住宅小区D、酒店7、现阶段LTE室分RRU侧电源配置原则为：RRU供电设备只考虑在独立机房配置UPS给RRU集中供电，并兼顾考虑离机房（B）米以内RRU的供电。

A、50B、200C、500D、1008、室内馈线布放应尽量使用（C），避免与强电高压管道和消防管道一起布放。

A、风井B、水管井C、弱电井D、天井9、目前室内分布系统工程使用的诺西厂家G-BBU单BBU 支持的RRU数为不超过（A）。

A、6个B、12 个C、24个D、4个10、10dB耦合器，其耦合端的插入损耗为（A）。

A、10dBB、1dBC、2dBD、0.8dB二、多项选择题（每题2分，共5题）：1、满足下列要求的区域可考虑建设双流室分（ABC）。

A、日均流量达到1000M的高流量区域B、又进行演示需求的典型区域，如营业厅、展厅、地铁站等C、高端用户较多的机场、高铁站D、住宅小区2、为防止信号泄漏到室外，可以采取以下哪些措施（ACD）。

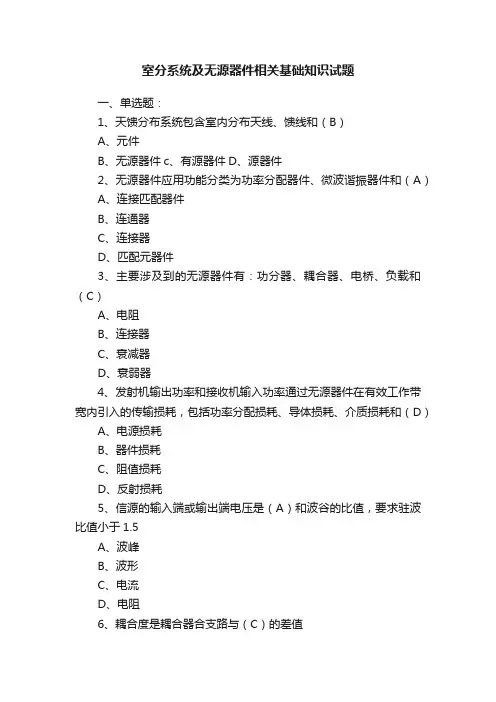

室分系统及无源器件相关基础知识试题一、单选题：1、天馈分布系统包含室内分布天线、馈线和（B）A、元件B、无源器件c、有源器件D、源器件2、无源器件应用功能分类为功率分配器件、微波谐振器件和（A）A、连接匹配器件B、连通器C、连接器D、匹配元器件3、主要涉及到的无源器件有：功分器、耦合器、电桥、负载和（C）A、电阻B、连接器C、衰减器D、衰弱器4、发射机输出功率和接收机输入功率通过无源器件在有效工作带宽内引入的传输损耗，包括功率分配损耗、导体损耗、介质损耗和（D）A、电源损耗B、器件损耗C、阻值损耗D、反射损耗5、信源的输入端或输出端电压是（A）和波谷的比值，要求驻波比值小于1.5A、波峰B、波形C、电流D、电阻6、耦合度是耦合器合支路与（C）的差值A、负载B、信号C、通路信号强度D、信号强度7、负载是用于分布系统延伸链路中的分支节点或（B）的终接A、阻碍口B、检测点口C、连接口D、检验点口8、（A）可满足近阶段三家运营商共享需求，12频POI满足远期更高容量需求的场景A、9频POIB、8频POIC、6频POID、3频POI9、在室分分布系统方案设计时，POI天馈端接口类型和（B）应匹配A、节点接头类型B、馈线接头类型C、连接器接头类型D、支点接头类型10、耦合型漏泄电缆工作频带较宽，耦合损耗较大，方向性较差，仅适用于（A）等窄小环境的多系统覆盖区域A、电梯井B、水井C、公路井D、街道井二、多选题：1、功分器关键指标：（ABCD）A、插入损耗B、无源互调C、电压驻波比D、功率容限2、透传型POI主要应用于（CD）等使用漏缆覆盖的场景A、公交B、公路C、地铁D、高铁隧道3、GPS天线距离设备70米至120米和120米至200米，分别选用（AB）馈线A、1/2B、7/8C、2/3D、4/54、室分分布系统组成（AC）A、信源B、节点C、天馈分布系统D、支点5、POI功能（ACD）A、共天馈覆盖B、系统运行有干扰C、多制式合路D、系统运行无干扰6、射频无源器件主要分为（ABC）A、功率分配器件B、微博谐振器件C、连接匹配器件D、支点匹配器件7、插入损耗包括分配损耗、导体损耗（BC）A、动能损耗B、介质损耗C、反射损耗D、媒介损耗8、耦合器关键指标：插入损耗、隔离度、电压驻波比（ABC）A、耦合度B、无源互调C、功率容限D、波形9、室内分布系统划分多个小区时，宜通过调整POI安装位置、天线位置（BC）等手段解决覆盖问题A 、支点接头B、天线口功率C、馈线型号D、导体损耗10、铁塔公司制定的无源器件主要有两套指标体系，考虑工程实际操作，可三级使用（A ）产品，三级后使用（B）产品A、500WB、300WC、400WD、600W。

室分专业考试题库单选题：1.室内分布系统主要由哪两部分组成：( B )A、信号源和无源天馈分布系统B、信号源和信号分布系统C、信号源和有源天馈分布系统D、信号源和光纤分布系统2.普通楼宇系统互调指标要求（ C ）A＜-120 dBc@2*43dBm;B＜-140 dBc@2*43dBm;C＜-110dBc@2*43dBm;D＜-130dBc@2*43dBm;3. 机场属于（D ）类物业点场景。

A.商用建筑B.生活建筑C.大型场馆D.交通枢纽4. 在多个无线系统共用室内分布系统时，有源设备应尽量设置在（ C ）前端。

A.功分器B.耦合器C.合路器D.衰减器5. 基站使用馈线的阻抗是：（A ）A、50欧姆B、75欧姆C、120欧姆D、150欧姆6.室内分布系统主要由哪两部分组成：( B )A、信号源和无源天馈分布系统B、信号源和信号分布系统C、信号源和有源天馈分布系统D、信号源和光纤分布系统7. 一般情况下,室内信号外泄在室外道路上的场强应低于设计边缘场强( B )；A、2dBmB、3dBmC、4dBmD、5dBm8. 以下对室内分布设计流程描述正确的是（A）A 勘察—信源设计—分布系统设计—配套设计B 勘察—分布系统设计—信源设计—配套设计C 勘察—信源设计—配套设计—分布系统设计D 勘察计—分布系统设计—信源设—配套设计9.直放站的作用是（B）A、提供语音信道给用户通话B、覆盖信号盲区，提高信号质量，改善通话效果C、可对语音信号进行处理D、可监控用户的通话情况10. 在地铁、隧道室分覆盖场景中，（B）解决高低频信源覆盖距离差异问题，800MHz、900MHz信号通过特殊方式经过该POI，以此为运营商减少800MHz、900MHz的低频信源数量。

A. 12频普通POIB. 12频透传POIC. 3频POID. 2.6GHz扩展POI11. 3dB电桥也叫（D），主要用于两路同频信号合路，提高输出信号的利用率，广泛应用于室内覆盖系统中对基站信号的合路。

一、室内分布日常巡检内容：
1、检查主设备机柜外壳有否损坏、变形现象，是否整洁，安装是否牢固；检查风扇工作是否正常确保风扇持续运转且无异常噪音；检查电源模块是否工作正常，有无红灯告警，温度过高现象；检查载频面板指示灯和RRU指示灯，有无红灯告警；与射频连接是否紧固；询问监控室查询设备有无告警；设备所在的环境应防水、防鼠虫，不能有渗水、浸水的现象。

2、检查室内覆盖系统天馈线外观和位置，有无馈缆破损或断缆、有无外力导致线缆变形，最小弯曲半径小于线缆要求。

周围是否有杂物或漏水等安全隐患，影响天馈线后期正常运行和维护。

3、检查线缆接头连接紧固，有无进水痕迹，标签内容准确、标识清晰。

4、在室内分布系统所在地拨测，确认该站点运行良好。

测试数据要有分析对比,前后两月信号差别较大的站点要分析原因及提出解决办法。

5、巡检工作要求具备相关电子作业模板记录，并且做到及时提交。

二、分布系统造成弱覆盖常见原因为：
1、无源器件问题：由于无源器件老化或指标不合格，会发生耦合损耗变大的情况，此时也会造成分布系统整体功率变低。

2、施工工艺问题：由于工艺不达标，馈线接头制作不正确，天馈系统进水，馈线弯曲半径过小均会使得天馈系统驻波过高，造成弱覆盖。

三、室内分布系统的作用及适用场景：
1、解决室内或特定盲区：新建大型建筑、停车场、办公楼、宾馆和公寓等。

2、解决区域大话务及数据流量：通过增加信源数量，建立分层覆盖结构，
解决话务量高的大型室内场所，如车站、机场、商场、体育馆、购物中心等。

3、解决质量问题：针对频繁切换、频率干扰的区域，通过室内分布降低对
外界的干扰；解决同区域多扇区覆盖频繁切换引起的通信质量下降。

室内分布习题集一、填空：CH1：1、GSM数字蜂窝通信系统的主要组成部分为MS用户、 BSS基站子系统、和 NSS网络子系统。

2、GSM主要接口是Abis、Um和A，这三种接口保证了不同厂商生产的移动台、基站子系统和网络子系统设备能互联互通。

3、TD-SCDMA采用的关键技术有智能天线、联合检测、多时隙CDMA、DS-CDMA、同步CDMA、信道编译码、交织和接力切换等。

4、无线局域网简称WLAN，是指以无线来替代传统有线传输介质所构成的局域网络。

5、WLAN网络主要由终端、AP、AC、PORTAL服务器、RADIUS认证服务器、用户认证信息数据库、BOSS系统等组成。

6、AP是连接有线网与无线局域网的桥梁，任何WLAN终端设备均可通过相应的AP接入外部的网络资源。

、移动通信就是指移动双方或者有一方处于运动过程中而进行的信息交互方式。

10、移动通信技术的演进从整体来看是由数字取代模拟，由大区制发展到蜂窝制，由小容量发展采用数字传输技术并利用用户识别模块（SIM）技术鉴别用户，听。

13、GSM传输使用时分多址和码分多址来增加网络中信息的传输量，它不能实现全球无缝漫游。

14、GPRS的常用速度为115Kbit/s，通过使用增强数据率的GSM(EDGE)最大速率可达384 Kbit/s，而典型的GSM数据传输速率为9.6 Kbit/s。

15、数字蜂窝通信系统分为以下几种：欧洲的GSM系统、CDMA系统、北美的ADC系统和日本的JDC．在室内分布系统中，经常使用的器件包括干放、天线、射频电缆、功分器、定向耦合器、合5D、7D、8D、10D、12D这几种，其特点比较柔软，可以有较大的弯折度，适合室内的穿插走线。

27．皱纹铜管外导体射频同轴电缆如1/2、7/8等型号，其电缆硬度较大，对于信号的衰减小，屏蔽性也比较好，较多用于信号源的传输。

．常见的室内分布天线有：吸顶天线、壁挂天线、八木天线、抛物面天线。

33．干线放大器作为分布式室内覆盖系统使用，它们也可用作线路中继放大或延伸放大，覆盖区域面积可达数万平方米。

室内分布系统模拟题一、单选题（每题1.5分，共45分）1、主机保护地，馈线、天线支撑件的接地点应（）。

A.拧在一起,,B.后两者拧在一起,,C.分开,,D.没有要求。

2、以下设备哪些是无源设备（）。

A.功分器,,B.耦合器,,C.衰减器,,D.以上都是。

3、室内覆盖中，主机壳接地是为了（）。

A.防雷,,B.防静电,,C.防强电,,D.防强磁。

4、室内分布系统验收时衡量覆盖效果的指标有RXPower、Ec/Io、手机TXPower，对标准层、群楼的指标要求是（）。

A.RXpower>－82dBm， Ec/Io >－7dB（下行空载,）,TXower<5dBm,,B.RXpower>－82dBm， Ec/Io <－7dB（下行空载）,TXPower<5dBm,,C.RXpower>－82dBm， Ec/Io >－7dB（下行空载）,TXPower>5dBm,,D.RXpower<－82dBm， Ec/Io <－7dB（下行空载），TXPower<5dBm。

5、标签纸应用（）的有中国电信标志标签。

A.25mmX50mm黄底黑字,,B.25mmX50mm黄底蓝字,,C.10mmX30mm黄底黑字,,D.25mmX50mm白底黄字。

6、满足电信CDMA室分分布系统验收标准是（）。

A.室内信号源泄漏至室外10米处的导频信号强度不高于-80dBm,,B.室内信号源泄漏至室外20米处的导频信号强度不高于-90dBm,,C.室内信号源泄漏至室外10米处的导频信号强度不高于-90dBm,,D.室内信号源泄漏至室外15米处的导频信号强度不高于-85dBm。

7、室内分布系统设备安装说法正确的一项是（）。

A.主机壁挂式安装，主机底部距地面1.2m,,B.主机壁挂式安装，主机底部距地面1.5m,,C.直放站、干放等有源设备可以安装在天花里面,,D.地下停车场与普通楼层覆盖中，前者天线密度高于后者。

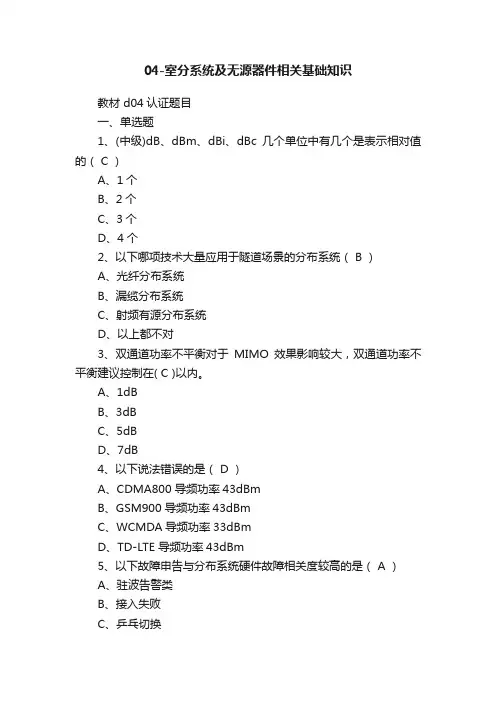

04-室分系统及无源器件相关基础知识教材 d04认证题目一、单选题1、(中级)dB、dBm、dBi、dBc几个单位中有几个是表示相对值的（ C ）A、1个B、2个C、3个D、4个2、以下哪项技术大量应用于隧道场景的分布系统（ B ）A、光纤分布系统B、漏缆分布系统C、射频有源分布系统D、以上都不对3、双通道功率不平衡对于MIMO效果影响较大，双通道功率不平衡建议控制在( C )以内。

A、1dBB、3dBC、5dBD、7dB4、以下说法错误的是（ D ）A、CDMA800 导频功率43dBmB、GSM900 导频功率43dBmC、WCMDA导频功率33dBmD、TD-LTE 导频功率43dBm5、以下故障申告与分布系统硬件故障相关度较高的是（ A ）A、驻波告警类B、接入失败C、乒乓切换D、信号外泄6、室内覆盖系统主要哪两部分组成（ B ） A、直放站和无源天馈系统B、信号源和信号分布系统 C、微蜂窝和有源分布方式 D、宏蜂窝和泄漏电缆布放方式7、（中级）室内分布系统的信号源以下哪些设施中引入（ B ）A、合路器B、功分器C、耦合器D、放大器8、室内分布系统信号外泄不能高于室外信号强度( B )dB。

A、5B、10C、15D、209、（中级）室分系统出现故障时，首先应该（ A ）A、排查信源B、测驻波C、测天线口功率D、信号路测10、泄露电缆卡具安装时每隔（ B）米安装一个。

A、0.5B、1C、2D、511、电梯覆盖中除采用天线方案覆盖外，还可采用（B）。

A、辐射型漏缆B、耦合型漏缆C、干放D、以上都不对12、目前移动TD-LTE室内分布系统采用的E频段指（ C ）B、1.9GC、2.3GD、2.6G13、根据铁路规范，隧道内漏缆按照每隔（B）米设置一处防火卡具。

A、5B、10C、20D、5014、漏泄电缆需按照《铁路通信漏泄同轴电缆》（TB/T 3201）要求采用无卤、低烟（A）漏泄电缆。

A、阻燃B、防腐C、铠装D、防蛀15、（中级）对于使用两个单极化天线的双通道室分系统，现场安装条件受限时，同一点位的两付天线间距应不小于( B )米，安装条件允许时应在1.2-1.5米左右。

移动通信室内分布系统施工规范及标准化建设考试1考试时间：90分钟2试卷满分：100分3考试方式：闭卷姓名：电话分数：一、判断题如认为正确划√，如认为错误划⨯（每题2分）1、室内分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室内电分布系统又可分为无源分布系统和有源分布系统。

( )2、有源设备主要包括：信号源（包括宏蜂窝、微蜂窝、BBU+RRU、直放站）、干线放大器、光纤及有源分布系统的主机单元、远端单元等设备。

( )3、无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆和天线等。

4、设备安装位置应该无强电、强磁和强腐蚀性设备的干扰。

( )5、安装位置满足主设备的调测、维护和散热需要。

( )6、在条件允许的情况下，BBU/RRU设备应尽量安装在室内；对于室外安装的BBU/RRU 设备，须做好防雨防晒、防盗、防破坏的措施。

( )7、对于室内安装的BBU/RRU，安装区域附近不得放置易燃物品；安装环境的温度、湿度不能超过主机正常工作温度、湿度的范围。

( )8、对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。

( )9、主机的安装位置应符合设计文件的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固。

( )10、当有两个以上主机设备需要安装时，设备的间距应大于0.2米，并整齐安装在同一水平线（或垂直线）上。

( )11、室内主机壁挂式安装，主机底部距地面不小于1.5m。

( )12、室内主机落地安装，主机应与墙壁距0.8m。

( )13、要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。

( )14、外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。

所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。

( )15、所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。

中国电信浙江公司室内分布维护业务知识应知考试卷 B 卷 （总分100分，限时90分钟）一、填空题（请在空格内填上正确的答案。

每空1分，共15分） 1. 室外直放站天线的安装时，为了防止雷击，一般要求安装 避雷针 ，天线要求安装在其 45 度保护范围内。

2. 光纤直放站分近端机和远端机，他们常用 1310nm 和 1550nm 波长的光端机进行连接。

3. 室内分布系统馈线进出口的墙孔应用___防火泥___进行封堵。

4. 室内覆盖系统中，一般要求边缘场强≥ -75 dBm ，电梯等区域边缘场强≥ -85 dBm 。

5. 20W ＝ 43 dBm ，20dBm ＝ 0.1 W ，功率增加一倍时，电平值增加 3dB 。

6. 在分布系统工程验收工作中，要求系统总驻波比不得超过 1.4 。

7. 馈线的尾部入室前要作出一个 回水湾 ，以防止雨水顺馈线流入基站室内为标准。

建议回水弯切角大于120度但必须在此种馈线规定的最小转弯半径内。

8. 接地按用途可分为防雷接地、工作接地、 保护接地 。

9. 802.11g 使用 2.4 GHz 频段（该频段属于ISM 频段，是不需要执照的，是公开的），提供最高 54 Mbps 的数据率。

二、判断题（判断下列各题的对错，你认为正确的请在括号内打“√”，错误的打“×”。

每小题1分，共20分） 1. 【 √ 】电平单位为dBm 、损耗的单位为dB 。

2. 【 √ 】光纤直放站没有收发天线隔离问题，覆盖天线可选择定向或全向天线。

3. 【 √ 】光纤直放站分近端机和远端机，以下行为例，近端机的作用是把射频信号转变为光信号，远端机的作用是把光信号还原为射频信号。

4. 【 × 】直放站系统引入的噪声与设备噪声系数有关，与增益无关。

5. 【 × 】光纤具有很低的损耗特征，因此不管怎样折、绕、弯曲半径多小，损耗都不大。

6. 【 × 】驻波比测试仪在使用时，只需要进行一次校准。

奥维通信室内分布实习内容考核试题一、填空题（20分）1、室内分布系统常用产品中，无源器件包括（）、（）、（）、（）等，有源设备包括（）、（）、（）等。

2、室内分布系统中，常用的馈线类型包括（）、（）、（）等，常用的馈线接头包括（）、（）、（）等。

一般来说室内分布系统中的无源器件接头类型为（），有源设备接头类型为（）。

常用的功分器类型为（）（）、（）、常用的耦合器类型为（）、（）、（）常用的天线类型为（）和（）。

3、室内分布系统勘测、设计和开通测试常用的仪器仪表包括（）和（）等，C网典型的路测软件是（）与其匹配的为（）芯片的手机，GSM典型的测试软件为（），我们的测试手机软件为（）。

4、分布系统隔离度是指( )，一般情况下隔离度与设备增益的关系为（）。

5、在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带宽内的不同频率上最大和最小输出信号差值小于（）。

6、在使用仪器仪表进行测量时，信号源的输出端应该先接（），频谱仪的输入端应该先接（），这样可以使测量结果更加精确，又能保证仪器仪表的安全。

7、双工滤波器是紧接于天线后面的部件，简称双工器，它的主要作用是保持收、发信号之间的（）并且滤除（），由此分析，双工器内部主要由（）和（）构成。

8、室内分布系统中天线口的输出功率应小于( ),吸顶天线的覆盖半径一般为( )。

二、名词解释（8分）1、导频污染2、噪声系数3、远近效应4、呼吸效应三、分析题1、如某次中国联通GSM和CDMA双网室内覆盖工程中，使用射频直放站作为信号源，在该项目工程中，使用GSM直放站（单价：20000）和CDMA直放站各1台（单价：30000），八木天线3副（单价：500），吸顶天线4副（单价：300），合路器1个（单价：2000），耦合器1个（单价：300），二功分器3个（单价：350），避雷器2个（单价：300），衰减器2个（单价：300），系统中所有馈线全部为1/2馈线则：（4分）1）该系统中用到的N型公头为个。

难度
难度
3
难
3
难
3
难
3
难
3
难
3
难
3
难
2
中
2
中
2
中
2
中
排查方法： 1. 硬件故障排查：各种告警分析、基站和室内分布系统故障排查 2. 话务统计分析：无线侧切换、掉话、干扰统计 3. 频率规划分析：检查该基站及其局部地区的频率规划与基站布局 4. 无线参数分析：分析900M/1800M BSC数据库参数 5. CQT拨测分析：对大厦各主要楼层及周围区域拨测分析 优化方法： 1. 邻区关系优化：高层建筑靠窗户处周围小区信号电平高，波动大，易受到 干扰。容易切换或选择/重选到服务较差的上述小区，造成单通、掉话。优化措 施：减少外部邻区，并适当配置外部到内部的单向邻区；高层室内分布系统中，如 果高低层采用不同小区覆盖，容易实现上述目的。 2. 频率优化 3. 无线参数优化 4. 室内分布系统易干扰区域的覆盖加强。 1) 接入参数调整：如TA值限制，最小接入电平限制，随机接入错误门限过 高； 2) 频率规划调整引入的干扰，导致小区在被干扰的方向上覆盖缩小； 3) 网络配置参数不全，不能及时切换/重选，造成覆盖缩小的假象； 4) 天线方向角、下倾角变化，服务范围发生变化，导致原来覆盖好的地方覆 盖不好；或两根全向天线都发射时，不同载频覆盖范围不一致 5) 基站设备扩容引入新的插入损耗，导致服务小区半径缩小 6) 基站硬件故障没有及时处理，如载频板故障 7) 扩容不及时，引起服务质量不好，导致用户投诉覆盖下降； 8) 原来覆盖就不好，由于用户的普及，引起投诉，给人以覆盖下降的假象； 9) 服务区的边缘，由于小区参数设置修改造成不能打电话，引起投诉； 10) 天馈驻波比过大，造成发射功率下降。 检测直放站的上行干扰可以从两方面入手：第一是网管侧，网管的相关检测会自动 报告基站或微蜂窝站的受干扰级别或dB值；第二是直放站侧用频谱仪测试设备的上 行底噪并依据实际的链路损耗推算该底噪到达基站时的强度。频谱仪设置VBW、RBW 为30KHz,仪器的参考电平为－30dBm，仪器的机内衰减为0dB，上行切勿加入信号源 （如90dB增益的无线站测试底噪要小于－35dBm为宜，光纤站测试底噪要小于－ 80dBm为宜，干放测试底噪要小于－80dBm为宜）。 排除上行干扰的方法主要是适当降低设备增益。具体的实施方法是加大设备的PA或 LNA的ATT衰减，应急时可在上行链路串入固定电衰减器10 dB左右。经过处理上行 干扰后，通知网管中心检测直放站信号所属的基站扇区有否受干扰或级别度。 GZF900-VIF施主天线离基站仅1KM，空间链路衰耗较小，手机室外接受信号－45dBm 左右，若上行功率开的较大如30dBm，可以采取调整功放ALC为15 dBm或加大功放 ATT设置来处理。） 造成设备下行增益不足的原因一般有两种：1、模块饱和起控；2、设备模块故障。 具体的检测过程：测其接收信号电平（接收信号强度是否在设备要求的范围内，以 判断模块是否有起控）→动态测试其输出电平（以判断模块是否有起控、设备模块 故障）→若以上仍不能确定故障原因需依次测量各模块的输入、输出电平（根据各 模块参数判断模块是否有问题）。 造成通话质量差的原因可能为：1、信源质量差；2、系统自激；3、主机模块故 障； 4、模块起控；5、上、下行不平衡等到原因。 具体的检测过程：测其接收信号电平（看其信源质量是否OK、接收信号强度是否在 设备要求的范围内）→动态测试其输出电平（输出信号是否有恶化、变形，是否有 自激现象并计算系统的下行增益）→测量其上行增益（与下行增益比较是否平衡） →动态测试其上行噪声（看其上行噪声是否合格、是否有上行自激现象）→若以上 仍不能确定故障原因需依次测量各模块的输入、输出电平（根据各模块参数判断模 块是否有问题）。 作出整改措施后还应在覆盖区再次测其通话质量是否已经变好，如果没有变好，需 接收信号弱一般有三种情况：1、信源强度差；2、施主天馈故障；3、施主天线调 整不当。其中造成信源强度差的原因有：接收点距信源基站远、接收点前面有遮挡 物、信号为反射信号、多径或漫反射等。检测过程：关掉主机，在施主天线处用手 机（或频谱仪外接八木天线）测试其信号强度，根据测出的强度理论计算到达主机 输入口的信号强度。若与在主机输入口实测值不符合，则为第二、三种情况造成。

室分问题百问1、室内分布系统无源互调干扰问题怎么排查？如何规避？答：如何排查：站点在空闲状态下，后台发空闲时隙测试，监控干扰带窗口出现3～5级强干扰，停止发空闲时隙测试，监控干扰带窗口干扰带在0～1.可判断该小区存在互调干扰。

在排除站点频点问题后，可使用低互调负载，逐级排查射频端口接头，排除设备、室内跳线及合路器耦合器等室内部分问题；如何规避：规避频点规划问题，使用高性能无源器件，严格把控馈线接头制作工艺，严格按照室分施工工艺施工，避免馈线及无源器件因施工不当导致的损坏，提升小区的互调性能指标。

2、分布式基站小区出现上行高质差如何调整设备？答：导致分布式基站小区出现上行高质差问题如下：1、站点施工工艺问题，分布系统存在驻波，导致上行干扰质差。

2、无源器件指标不达标无法承载现设备输出功率，导致互调干扰上行质差。

3、频点规划问题，在覆盖区域内出现同邻频干扰，频点间的三、五阶互调干扰，导致上行质差。

4、分布室基站故障，导致上行质差。

如何处理：1、对分布系统存在工艺问题的站点进行逐级排查处理解决系统内驻波问题；2、更换高性能无源器件提高器件承载功率能力，降低器件互调干扰。

3、在覆盖区域内扫频，找出同邻频（干扰保护比：同频需满足12dB以上，邻频需满足-9dB），锁定同邻频站点，根据现场频点情况更改站点频点，如果由于频点无法规划导致更改频点困难，即只能通过控制信号外泄来避免干扰，在满足现有系统覆盖条件的情况下可考虑降低分布式基站功率来控制外泄，或者通过调整局部天线点功率、位置、类型来解决外泄问题。

4、在排除分布系统存在故障及优化问题后，可初步判断为分布式基站故障导致质差，可现场查看基站是否有告警，连接线是否有松动等等来判断基站故障。

3、在确保基站信源无故障的情况下，如何快速判定是否直放站增益、无源器件、馈线等故障导致室分质量、覆盖、高掉话干扰等问题？答：1、在天线点设计馈入功率正常情况下，首先确认直放站覆盖区域内的天线进行拨打测试明装天线下1.5米处满足场强在-40dBm以内，暗装天线下1.5米处满足场强在-50dBm以内。

考试时间
考试环境要求
试题难度
5分钟
1、10dB耦合器2 个，6dB耦合器和 15dB耦合器各一 个； 2、制作好的3m长 1/2馈线3根（含 接头作要点 1、检查需更换的无源器件 型号，合理选择无源器件；
评分标准
1、熟练掌握无源器件更换步骤、器件选择准确、 2、去掉需更换的无源器件 更换器件安装准确牢固得满分； 无源器件更 后检查线缆接头，确保接头 2、每一项操作要求不满足扣3分，累计扣分，扣完 换 为止； 完好无损； 3、要求5分钟内完成，每超时1分钟扣1分，累计扣 3、安装新的无源器件，注 分，扣完为止； 意器件接头与线缆接头安装 准确、牢固，器件方向准 确； 注1：每个实操项目满分为20分。 注2：每个实操项目的考试时间原则上不超过15分钟（按需设置5分钟/10分钟/15分钟）。 注3：考试环境包括场地、设备、器材等。
