房屋建筑学 第二章建筑平面设计

房屋建筑学 第二章建筑平面设计


为便于开启和少占使用面积，门扇宽度通常在1m以
内。门宽不超1m时，采用单扇门；1.2m~1.8m，采
用双扇门；超过1编.8辑课m件 ，一般不少于四扇门
24
房屋建筑学
山东大学土建与水利学院
2. 门的数量
根据使用要求、使用人数多少、人流活动特点等 因素确定，同时还要符合防火要求。
《建筑设计防火规范》规定： 房间面积超过60m2,或人数超过50人时，门的 数量不应少于2个，分散设置，相邻两个门最 近边缘之间的水平距离不应小于5m。
教室要求左侧来光，单侧开窗时，窗应布在学生左侧 博物馆的陈列室，应避免阳光直射展品，应根据展品 特征，确定光线投射角。
编辑课件
33
房屋建筑学
山东大学土建与水利学院
② 使室内获得良好通风效果。
通常窗与门、窗与窗采用对面通直布置，以便组织穿堂风。
10
房屋建筑学
山东大学土建与水利学院
(二)房间的平面形状 房间的形状确定要综合考虑
• 房间的使用活动特点、家具设备的布置 • 采光、通风的要求， • 结构布置和施工等技术条件， • 经济条件及美观因素。
以中小学教室为例
编辑课件
11
房屋建筑学
山东大学土建与水利学院
•影响教室平面形状的首要因素是课堂中所需容纳的学生人数
②交通流线简捷。
房间门的数量超过一个时，门与门之间就可能成为 内部交通的路线。
确定门位置时，应尽量缩短门与门之间的距离，使 交通流线简捷，利于家具布置。
编辑课件
28
房屋建筑学
山东大学土建与水利学院
③便于通行，有利于安全疏散。
人流量大的房间，如影剧院 的观众厅，门应布置在人行 通道尽端，并均匀设置，便 于紧急状态下的人流疏散。
房屋建筑学课件第二章

房屋建筑学课件第二章


单排一般不超过3床；3~4人的病房开间尺寸常取3.30~3.60m 双排一般不超过6床；6~8人的病房开间尺寸常取5.70~6.00m
⑵满足视听要求

从视听的功能考虑,教室得平面尺寸应满足以下得要求如图2-9：
① 第一排座位距黑板的距离必须不小于2.00m，以保证垂直视角大于45度。 ② 后排距黑板的距离不宜大于8.50m。
⑶ 门的位置： 需要考虑的因素： ① 尽量使墙面完整，便于家具布置和合理组织人行 通道。图2-12 ②门的位置应考虑室内交通路线简捷和安全疏散的 要求。
（4）门的开启方向



门的开启方向一般有外开和内开，大多数房间均采用内开方式。 对于公共房间面积超过60m2，且容纳人数超过50人的建筑，以及有 爆炸危险得实验室等，房间门必须外开。 对于有防风、保温要求或人员出入频繁的房间，可采用转门或弹簧 门。 有关规定：幼儿园不宜采用弹簧门；影剧院观众厅疏散门严禁用推 拉门、卷帘门、折叠门、转门等。

⑴ 满足家具设备布置及人们活动要求
主卧室，一般设置一个双人床，但为了增加适用性，确定房间尺寸 按设置一个双人床和一个单人床来考虑。次要卧室按布置一个单人床和 写字台考虑。 住宅设计中卧室的常见尺寸为： 主卧室开间：3.3m、3.6m、3.9m，进深:4.2m、4.5m、4.8m、5.1m等。 次卧室开间：2.4m、2.7m、3.0m，进深: 2.7m、3.0m、3.3m、3.6m、 3.9m等。
门窗的形式
平开门窗
推拉门
折叠门
转门
伸 缩 门
弧形自动感应门
铝镁合金推拉门
门的开启形式
窗的开启形式
普通教室、普通办公室—1000mm 幼儿园—1200mm 病房—可采用大小扇门形式，当通过病人用车时，保证在1.3m。
2_建筑平面设计

2_建筑平面设计


2. 自动扶梯 3. 坡道：室内坡道坡度不宜大于1：8；室外
坡道坡度不宜大于1：10； 无障碍坡道不应大于1：12，困难地段不
应大于1：5。
室内坡道水平投影长度超过15m时，宜设
休息平台，平台宽度应根据使用功能或设
备尺寸所需要的缓冲空间而定，坡道应采
Hale Waihona Puke 取防滑措施。六、门厅、过厅
1. 门厅
门厅作为交通枢纽，其主要作用是接纳、分配人 流，室内外空间过渡及各方面交通（过道、楼 梯等）的街接。部分建筑门厅面积设计参考指 标见下表：
所用材料符合标准。 4. 经济，房间、顶棚、地面、墙面、构件细部满
足审美要求。
积；室内交通面积。 影响房间面积大小的因素： 1)室内活动的特点 2)使用人数的多少 3)家具设备的大小数量 4)经济条件 例：上海市新建中小学教室房间面积定额指标
普通教室 教师办公室 科技活动室
小学使用面积 43.5 m2 2.8 m2/人
第二节 辅助房间平面设计
辅助房间平面设计分析方法与使用房间基 本相同。厕所、盥洗室、厨房等辅助房间 设计先根据使用要求确定辅助房间设备数 量分间情况，再根据设备大小、和人体使 用活动尺寸确定房间面积、尺寸。
一、厨房设计 住宅厨房要求有直接采光和自然通风。 操作面（洗涤池、案台、炉灶等）净长不应
小于2.1m。 单排布设备房间净宽不应小于1.5m。 双排布置设备两排间净距不应小于0.9m。 住宅：一、二类 厨房最小使用面积4 m2，三、
④ 门的位置 面积大、人流多的房间考虑交通路线简捷、 安全疏散。面积小、人流少的房间考虑家 具的合理布置。
2、窗的大小和位置 ① 窗的大小
限制最小尺寸：窗地比=窗洞口面积/房间地面 积＞min,绘图室＞1/5；办公室、教室＞1/6； 卧室、起居室＞1/7；旅馆＞1/8；楼梯间、辅 助房间＞1/12
房屋建筑学-2、建筑平面设计.ppt

房屋建筑学-2、建筑平面设计.ppt

第 6页
三、房间的尺寸


1、满足家具设备布置及人们活动的要求 2、满足视听要求：如教室、会堂、观众厅等 3、良好的天然采光 4、经济合理的结构布置 应尽量统一开间尺寸，减少构件类型； 开间经济尺寸是不大于4. 00m； 钢筋混凝土梁经济的跨度是不大于9. 00 m。 5、符合建筑模数协调统一标准
三、门厅






1、门厅的大小 门厅的大小应根据各类建筑的使用性质、规模及质 量标准等因素来确定，设计时可参考有关面积定额 指标。 2、门厅的布局 门厅的布局可分为对称式与非对称式两种。 门厅设计应注意： （1）门厅应处于总平面中明显而突出的位置； （2）门厅内部设计要有明确的导向性，同时交通流 线组织简明醒目，减少相互干扰； （3）重视门厅内的空间组合和建筑造型要求； （4）门厅对外出口的宽度按防火规范的要求不得小 于通向该门厅的走道、楼梯宽度的总和。
第 22页
1、功能分区合理




（1）主次关系 平面组合中，一般是将主要使用房间布置在朝向较 好的位置，靠近主要出入口，并有良好的采光通风 条件，次要房间可布置在条件较差的位置。 （2）内外关系 一般是将对外联系密切的房间布置在交通枢纽附近， 位置明显便于直接对外，而将对内性强的房间布置 在较隐蔽的位置。 （3）联系与分隔 根据房间的使用性质如“闹”与“静”、“清”与 “污”等方面进行功能分区，使其既分隔而互不干 扰，且又有适当的联系。
走廊式组合图
第 31页
浙江省某小学教学楼
l一普通教室；2一音乐教室；3一门厅；4一办公室；5一学生厕所； 6一教工厕所；7一健身房兼礼堂；8一体育器材仓库；9一附房
第 32页
房屋建筑学第2章 建筑平面设计

房屋建筑学第2章 建筑平面设计

时可将两者靠近，以便灵活使用，并有利于安全疏散。 3.电梯井道无天然采光要求，布置较为灵活，通常主要考虑人流交通方便、通畅。
电梯等候厅由于人流集中，最好有天然采光及自然通风。
第2章 建筑平面设计
2.4.4自动扶梯及坡道 自动扶梯是一种在一定方向上能大量、连续输送流动客流的装置。在具有频繁而
连续人流的大型公共建筑中，将自动扶梯作为主要垂直交通工具考虑，其布置方式有 单向布置、转向布置和交叉布置三种形式。见图2-26。
第2章建筑平面设计图2222走廊的宽度a双人通过b三人通过cd门开向走廊时对走廊宽度的影响abcd第2章建筑平面设计图2223医院候诊廊宽度的确定第2章建筑平面设计242楼梯楼梯是多层建筑中常用的垂直交通联系手段应根据使用要求选择合适的形式布置恰当的位置根据使用性质人流通行情况及防火规范综合确定楼梯的宽度及数量并根据使用对象和使用场合选择最舒适的坡度
的平面尺寸一般从以下几方面进行综合考虑： 1.满足家具设备布置及人们活动的要求 卧室的平面尺寸应考虑床的大小，家具的相互关系，提高床位布置的灵活性，
其开间尺寸常取3.30m，深度尺寸常取3.90-4.50m（如图2-6）。医院病房主要是满 足病床的布置及医护活动的要求，3-4人的病房开间尺寸常取3.30-3.60m，6-8人的病 房开间尺寸常取5.70-6.00m。
第2章 建筑平面设计
（4）门窗的开启方式 多采用内开方式，可防止门开启时影响室外的人行交通。
不好
好
较好
第2章 建筑平面设计
合理
不合理
不合理
合理
第2章 建筑平面设计
2.3辅助房间的设计
2.3.1厕所 厕所是建筑中最常见的辅
助房间，主要分为住宅用厕所和 公共建筑用厕所两大类。厕所设 计首先应了解各种设备及人体活 动所需要的基本尺度，再根据使 用人数确定所需的设备数量以及 房间的基本尺寸和布置形式。
第2章 建筑平面设计

第2章 建筑平面设计

精品文档
第2章 建筑平面设计
(3) 门的位置 门位置的确定应在满足交通顺畅的基本前提下，尽量考虑缩短室
内使交用通规路线范，(g保uī留fàn较)说为明完整的活动区域及完整的空间和墙面，同时还要考虑有利于
组织采光和穿堂风。
如 图 2-8 所 示 ， 观 众 厅 的 门 布 置 在 房 间 的 四 周 ， 有 利 于 观 众 的 进 场 和 疏 散 ； 宿 舍
窗的位置关系到房间的采光是否均匀、有无暗角和眩光等。
精品文档
第2章 建筑 平面设计 (jiànzhù)
2.2 辅助部分的平面设计
使用(shǐyòng)规范说明
2.2.1 厕所平面设计
厕所通常与走道及楼梯间相连，大量人群使用的厕所，应有良好的天然采光与通风，位 置应有利于节省管道；男、女厕所在同层平面中最好并排布置，在多层建筑中应尽可能上下 对应布置。
侧采光时增大一倍。
（a)单侧采光
(b)双侧采光
图2-7 采光方式(fāngshì)对房间进深的影响
精品文档
第2章 建筑 平面设计 (jiànzhù)
（4）满足经济合理的结构布置 在设计过程中，要考虑到梁板布置，尽量统一开间尺
寸使，减用少(s构hǐ件yò类ng型)规，范使结说构明布置经济合理。
（5）符合建筑模数协调统一标准的要求 为提高建筑工业化的水平，方便施工(shī
精品文档
第2章 建筑平面设计
2.3.2 楼梯平面设计
、使剪楼刀用梯式的规）形范、式三(主g跑u要ī楼fà(zn梯h)说ǔ和yà螺明o)有旋单楼跑梯楼等梯形、式双。跑楼楼梯梯的（宽平度行主双要跑(z、hǔ直yà双o)根跑据、使双用分性式质、、双使合式用
人数和防火规范来确定。如图2-16所示，单人通行的楼梯宽度应不小于850 mm，两 人通行的楼梯宽度应为1100～1200 mm，3人通行的楼梯宽度应为1650～1800 mm。休息 平台的宽度要大于等于梯段宽度，以方便上下搬运家具。
房建教学第二章建筑平面设计

房建教学第二章建筑平面设计


•上一张房建•教下学一第二张章建•筑主平面页设计 •退 出
PPT文档演模板
房建教学第二章建筑平面设计
PPT文档演模板
房建教学第二章建筑平面设计
PPT文档演模板
房建教学第二章建筑平面设计
PPT文档演模板
房建教学第二章建筑平面设计
四、门窗在房间平面中的布置
门的作用：联系和分隔室内外空间和作 为通风的孔道。
PPT文档演模板
•上一张房建•教下学一第二张章建•筑主平面页设计 •退 出
三、使用房间的面积、形状和尺寸
（一）房间的面积（图1-2） 1、家具或设备所占面积 2、人们在室内的使用活动面积 3、房间内部的交通面积
影响房间面积大小的因素： A、容纳的人数； B、家具设备及人们的使用活动面积；
PPT文档演模板
房建教学第二章建筑平 面设计
PPT文档演模板
2020/11/19
房建教学第二章建筑平面设计
建筑平面组成：
l 图1-1
•
•
• 建筑平面
•
• •
• 使用房间 使用部分 • 辅助房间
•水平交通 交通联系部分
•垂直交通
PPT文档演模板
•上一张房建•教下学一第二张章建•筑主平面页设计 •退 出
PPT文档演模板
1、合理的功能分区 A、主次关系（图1-33） B、内外关系（图1-34） C、联系与分隔（图1-35）
2、明确的流线组织
PPT文档演模板
•上一张房建•教下学一第二张章建•筑主平面页设计 •退 出
PPT文档演模板
房建教学第二章建筑平面设计
2、明确的流线组织
人流 货流
PPT文档演模板
房建教学第二章建筑平面设计
房屋建筑学2 建筑平面设计

房屋建筑学2 建筑平面设计

公共建筑---前室 住宅建筑---通风设备
辅助房间的平面设计
（二）盥洗室、浴室的设计 1．盥洗室卫生设备-- 洗脸盆或盥洗槽 浴室的主要设备—淋浴器、存衣、更衣设备 2．设计要求与布置方式
二、专用卫生间的设计 三、专用厨房设计
1.厨房设备---洗涤池、案台、灶台及排烟装置等 2.设计要求
足够的面积，保证必要的操作空间 应有直接采光和自然通风 3.布置方式---单排、双排、L形、U形
（2） 建筑场地的内部环境条件
原有的建筑物、 原有的公共服务、基础设施、 场地中的文物古迹的状况 。
原有的建筑条件，如果具有一定规模，状况较好， 或者具有一定历史价值，应尽量采用保留、保护、利用 或与新建建筑相结合的办法，达到与整体环境的和谐依 存。
第二章 建筑平面设计
建筑物内平面设计
主要使用房间； 辅助使用房间； 交通联系部分； 其他部分。
（1）、 建筑场地的外部环境条件
场地的区域位置状况、 场地周围的道路交通状况、 市政条件、 相邻场地的环境状况、 场地附近所具有的一些城市特殊元素。
这些建设现状是用地条件的重要组成部分，对建筑 总平面设计起着制约作用，设计时应充分重视。
西安钟鼓楼广场位于西安古城中心，钟楼和鼓楼之间，为了突出两座古楼的形 象，地上主体是大面积的绿化广场，将大型商场设于地下，这样，保证了通视效 果，提高了市中心的环境质量。
房间的门窗设置
房间的门窗设置
房间的门窗设置
房间的门窗设置
第二节 辅助房间的平面设计
一、公共卫生用房的设计 （一）厕所设计
1.卫生设备的类型—大便器、小便器、洗手盆、污水池 2.卫生设备的数量
厕所设备的数量—表2-3 3. 卫生设备的布置 4. 厕所的平面尺寸 5. 厕所的平面位置
房屋建筑学第2章 建筑平面设计

房屋建筑学第2章 建筑平面设计


楼梯梯段宽度
楼梯平台宽度
（2）楼梯的数量
楼梯的数量应根据使用人数和防火规范要求来确定，必须满足关于走 道内房间门至楼梯间的最大距离的限制（表）。
耐火 等级
层数
每层最大建筑面积 （㎡）
人数
一、二 二、三
级
层
400
第二层和第三层人数之和≤100 人
三级
二、三 层
200
第二层和第三层人数之和≤50人
四级 二层
电影院
观众厅
0.6～0.8
8
2.家具设备及人们使用活动面积
3.房间的尺寸
房间的尺寸是指房间的开间和进深，开间是指房间在建筑外立 面上所占的宽度；进深是指垂直于开建的深度尺寸。
表 常用建筑主要使用房间尺寸值
建筑类 主要使用房
型
间
住宅楼
主卧
开间 3.60m
进深
3.90～ 4.50m
家具设备影 响因素
Ⅲ 精细 0.3＜d≤1.0 2
1/5
3
1/11
Ⅳ 一般 1.0＜d≤5.0 1
1/7
1.5
1/18
Ⅴ 粗糙
d＞5.0
0.5
1/12
0.7
1/27
18
窗的平面位置直接影响房间照度是否均匀和是否会产生暗 角和眩光，为使室内照度均匀，窗宜布置在房间或开间居 中位置，窗间墙的宽度一般不宜过大。
教室侧窗布置示意图
21
2.3辅助房间的平面设计
辅助使用房间主要包括卫生间、厨房的平面设计，这 些房间通常布置较多管道，且需要通风要求较高，布置 卫生器具和厨房橱柜家具较多，另外，辅助房间面积较 小，这就需要在有限面积中，合理设置门窗，合理布置 家具，还需考虑管道布置的影响，设计时需考虑因素较 多。
房屋建筑学第二章

房屋建筑学第二章


2.1平面设计的内容 第二章 建筑平面设计
建筑平面设计的任务，就是 充分研究几个部分的特征和相互 关系，找出平面设计的规律，使 建筑物能满足功能、技术、经济、 美观的要求。
2.2 主要使用房间的设计
第二章 建筑平面设计
❖ 2.2.1房间的设计要求
▪ 对主要使用房间的平面设计要求有
① 房间的面积、形状和尺寸要满足人在室内的活 动和家具、设备合理布置的要求。
不同功能的房间，具有不同的平面面积。
▪ 房间内部的面积根据使用特点分为：
① 家具或设备所占面积 ② 人们在室内的使用活动面积 ③ 房间内部的交通面积
2.2 主要使用房间的设计
▪ 影响房间面积大小的因素
1. 容纳人数
第二章 建筑平面设计
2. 家具设备及使用活动面积
教室、营业厅中的活动空间尺寸
起居室、卧室中的活动空间尺寸
2.2 主要使用房间的设计 第二章 建筑平面设计
采光方式对房间进深的影响
④ 经济合理的结构布置 ⑤ 符合建筑模数协调统一标准的要求
③ 良好的天然采光
2.2 主要使用房间的设计 第二章 建筑平面设计
采光方式对房间进深的影响
④ 经济合理的结构布置 ⑤ 符合建筑模数协调统一标准的要求
2.2 主要使用房间的设计来自1. 电梯间应布置在人流集中的地方，位置要明显，电梯 前应由足够的等候面积，以免造成拥挤和堵塞。
2. 设计电梯时应配置疏散辅助楼梯，供电梯故障时使用。 3. 电梯井道如无天然采光要求，平面布置主要考虑人流
交通方便和顺畅，但电梯等候厅人流集中，最好有天 然采光及自然通风。
4. 必须满足有关消防规范的要求。
2.1平面设计的内容 第二章 建筑平面设计
第2章建筑平面设计

第2章建筑平面设计


§2-4 交通联系部分的设计
a内容：包括水平交通空间——走道；垂直交通空间——楼梯、电 梯、坡道等； 交通枢纽空间——门厅、过厅等。 b关系： 主要使用房间 辅助使用房间 交通联系部分 c要求：I)足够的通行宽度和面积 ii)流程简捷，明确便于疏散，互不干扰，采光通风好 iii)尽可能减少交通面积提高利用率。
二、浴室、盥洗室设计
1、主要设备：洗手盆、污水池、淋浴器、浴盆等；公共浴室还有更衣室，
其中主要设备有挂衣钩、衣柜、更衣凳等。 [设计时可根据使用人数确定卫生器具的数量，同时结合设备尺寸及人体活动
所需的空间尺寸进行房间布置]
2、尺寸要求：
4.3.1 厕所
厕所的设计方法步骤是：
首先了解各种设备及人体活动的基本尺度； 其次根据使用人数和参考指标确定设备数量； 最后确定房间的尺寸 。
使用部分和交通联系部分
§2-2 主要使用房间设计
一、房间的分类和设计要求
1、分类：（从主要使用房间的功能要求来分类）
①生活用房————厅、卧 ②工作学习用房————办公、教师、实验室 ③公共活动房间————商场、剧院、观众厅、中庭
2、设计要求
①房间的面积、形状和尺寸要满足市内使用活动和家惧，设备合 理布置的要求； ②门窗的大小和位置，应考虑房间的出入方便，有利疏散安全采 光通风良好； ③房间结构布置合理，施工方便； ④考虑人的使用和审美要求。
3、窗的面积：主要根据房间的使用要求，房间面积及当地日照情况等因素考
虑，还应结合通风要求、朝向、立面、经济等因素综合考虑。
4、门窗位置
①应尽量保持墙面完整，便于家俱设置设置备布置和合理组织人行通道。 ②应有利采光通风 图示 尽量减少涡流区，组织“穿堂风” ； ③应方便交通，有利疏散；即通行线路短捷。

房屋建筑学第二章建筑平面设计


第一节 平面设计的内容
• 确定建筑物内部使用部分的平面面积和空 间形状的主要依据是：满足使用功能的需 求
• 平面面积：包括需使用的设备及家具所需 占用的空间和人在该空间中进行相关活动 所需的面积（包括使用活动及进行室内交 通的面积）
• 使用用房的设计可分为主要使用房间设计 和辅助使用房间设计。
第二节 主要使用房间的设计
房屋建筑学
第二章 建筑平面设计
• 掌握建筑物使用部分和交通联系部 分的平面设计方法。
• 掌握建筑平面的组合设计的方法。
第二章 建筑平面设计
平面图——建筑物各层的水平剖切图，是从各层标高以上大约直立的 人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。平 面图既表示建筑物在水平方向各部分之间的组合关系，又反映各建筑 空间与围合它们的垂直构件之间的相关关系。
房间的分类和设计要求 从主要使用房间的功能要求来分类有： 生活用房：住宅的起居室、卧室、宿舍和招待所等。 工作学习用房:各类建筑中的办公室、值班室，学校中的教室、 实验室等。 公共活动房:商场的营业厅、剧院、电影院的观众厅、休息厅等。
特点： 生活、工作和学习用的房问要求安静，少干扰，由于人们在
其中停留时间相对地较长．因此希望能有较好的朝向； 公共活动房间的主要特点是人流比较集中，通常进出频繁，
走道采光通风：外走道，天然； 内走道，走道尽端开窗，两侧开高窗 。
无障碍设计对走道尺度的影响（双侧开门）
兼有侯诊功能的过道宽度
一般过道的常用宽度如下：
住宅： 内走道1.8-2.1M 外走道1.2-1.5M， 局部联系或住宅内部走道0.9M
办公楼: 内走道2.1-2.4M 外走道1.5-1.8M 教学楼: 内走道2.4-3.0M 外走道1.8-2.1M 医院: 内走道2.4-3.0M(兼做候诊室取高限)

房屋建筑学第二章建筑平面设计

风采光良好等。 在满足使用需要的前提下。要尽量减少交通面
积以提高平面的利用率。
房屋建筑学第二章建筑平面设计
一、走道
走道：又称为过道、走廊，凡走道一侧或两侧空 旷者称为走廊。走道是用来联系同层内各大小 房间用的有时也兼有其它的从属功能。
走道的布置： 走道式-单内廊.swf 走道式-双内廊.swf 走道式-双外廊.swf
房屋建筑学第二章建筑平面设计
墙体承重结构对建筑平面的要求： 房间的开间或进深基本统一，并符合钢筋混凝土板的经 济跨度，上、下层承重墙的墙体对齐重合； 承重墙的布置要均匀、闭合，以保证结构布置的刚性要 求，较长的独立墙体设置墙墩以加强稳定性； 承重墙上的门窗洞口的开启应符合墙体承载的受力要求 (地震区还应符合抗震要求)； 个别面积较大的房间，应设置在房屋的顶层，或单独的 附属体中，以便结构上另行处理。
二、楼梯的 形式与位置
房屋建筑学第二章建筑平面设计
扶手 栏杆 平台
平台梁
梯段
二、楼梯和电梯
1. 楼梯的形式 ： 楼梯形式的选择取决于其所处位置、楼间平
面形状与大小、楼层高低与层数、人流多少与 缓急等因素，设计时需综合考虑这些因素。
房屋建筑学第二章建筑平面设计
两楼层间的楼梯只 有一个梯段，无中 间平台，因单梯段 踏步数≤18级，故该 楼梯常用于层高较 低的建筑。
房屋建筑学第二章建筑平面设计
房屋建筑学第二章建筑平面设计
第四节 建筑平面组合设计
一、建筑平面组合设计的要求： 功能要求：功能分区、合理安排功能区的位置
的相互联系； 结构要求：考虑到结构和布置、施工方法和所
用材料的合理性； 设备要求： 建筑造型要求：注意美观要求；密切结合基地
环境等平面组合的外在条件。

房屋建筑学 建筑平面设计-平面设计的内容


辅助房间：如厨房、浴室、厕所
交通联系部分：走廊、门厅、楼梯
房屋构件
充分研究各部分的特征和相互关系， 以及平面与周围环境的关系，在复 杂的关系中找出平面设计的规律， 使建筑能满足功能、技术、经济、 美观的要求。

三、建筑平面设计包括内容：
1、单个房屋平面设计 （如单元式住宅。个户）
第二章建筑平面设计?平面是表示建筑物在水平方向房屋各部分的组合关系第二章建筑平面设计第二章建筑平面设计第二章建筑平面设计?从组成平面各部分面积的使用性质来分析平面主要可以归纳为使用部分和交通联系部分两类组成平面各部分面积使用部分交通联系部分房屋构件所占的面积使用部分辅助部分建筑平面设计的内容
第二章 建筑平面设计
3、交通联系部分的设计 4、建筑平面的组合设计



2．1平面设计的内容


一、建筑使用部分包括的内容：
1、使用房间：
住宅中：起居室、卧室。 学校中：教室、实验室。 商店中：营业厅。剧院中：观众厅。

2、辅助房间：
厨房、浴室、厕所、贮藏室、设备用房等

3、交通联系部分：走廊、门厅、楼梯等
使用房间：如住宅中的起居、卧室
2.1平面设计的内容
第二章 建筑平面设计

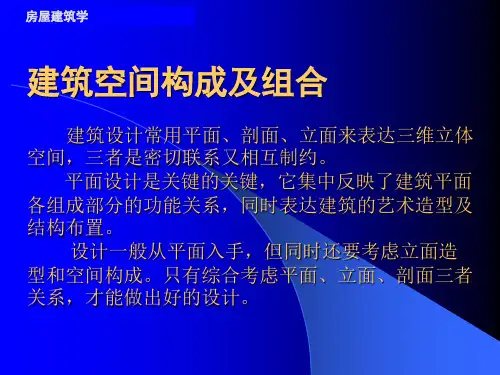

问：建筑是空间的，为何要从平、立、剖着手? 答：一幢建筑物的平、立、剖面图．是这幢建筑物在 不同方向的外形及剖切面的投影，这几个面之间是有 机联系的，平、立、剖面综合在一起，表达一幢三维 度空间的建筑整体。
第二章 建筑平面设计

平面是表示建筑物在水平方向房屋各部分的组合关系

2、平面组合设计 （首层、标准层、顶层平面图）


四、建筑平面设计涉及的因素：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二节 主要使用房间的设计
房间的分类和设计要求 从主要使用房间的功能要求来分类有： 生活用房：住宅的起居室、卧室、宿舍和招待所等。 工作学习用房:各类建筑中的办公室、值班室，学校中的教室、 实验室等。 公共活动房:商场的营业厅、剧院、电影院的观众厅、休息厅 等。 特点： 生活、工作和学习用的房问要求安静，少干扰，由于人们在 其中停留时间相对地较长．因此希望能有较好的朝向； 公共活动房间的主要特点是人流比较集中，通常进出频繁， 因此室内人们活动和通行面积的组织比较重要，特别是人流的 疏散问题较为突出。 使用房间的分类，有助于平面组合中对不同房间进行分组和 功能分区。
交通联系部分—走道
走道的布置主要有两种形式：即中间走道和单面 走道。
交通联系部分—走道
走道设计的中心问题 走道设计的中心问题是如何确定好它的宽度
宽度 ：应符合人流、货流通畅和消防安全的要求 通常单股人流的通行宽度为550～600mm。因此考虑两人并列行走或迎面 交叉，较少人流使用的过道净宽度，包括消防楼梯的最小净宽度都不得小于 1100mm 对于有大量人流通过的走道，其宽度根据使用情况，相关规范都作出了 下限的要求。例如民用建筑中中小学的设计规范中规定，当走道为内廊，也 就是两侧均有使用房间的情况下，其净宽度不得小于2100mm；而当走道为外 廊，也就是单侧连接使用房间，并为开敞式明廊时，其净宽度不得小于 1800mm。
教室、卧室、营业厅中家具近旁必要尺寸
房间平面的形状和尺寸的确定
1 功能特点 3 采光、通风要求 5 建筑模数制的要求 7 人对室内空间的感受 2 家具布置方式 4 视线、音响要求 6 结构因素
50座矩形平面教室的布置
房间的平面形状
• 房间形状的确定，取决于功能、结构和施工条件，也要考 虑房间的空间艺术效果。 1. 平面形状的选择： • 民用建筑常见的房间形状有矩形、方形、多边形、圆形等。 在设计中，应从使用要求、结构形式与结构布置、经济条 件、美观等方面综合考虑，选择合适的房间形状。一般功 能要求的民用建筑房间形状常采用矩形，当然，矩形平面 也不是唯一的形式。 • 一些有特殊功能和视听要求的房间如观众厅、杂技场、体 育馆等房间，它的形状则首先应满足这类建筑的单个使用 房间的功能要求。
过道
走廊
交通联系部分—门厅和过厅
门厅：设于主要出入口，起到过渡室内外空间，是人流 集散的交通枢纽，并还需满足不同类型建筑功能的要求
兼有其它功能的门厅布置
交通联系部分—门厅和过厅
门厅设计要求：
1.导向性明确 ：使用者在门厅或过厅中应能很容易发现其所希望到达的通道、 出入口或楼梯、电梯等部位，而且能够很容易选择和判断通往这些处所的路 线，在行进中又较少受到干扰
第一节 平面设计的内容
从空间的使用性质来分析，主要可以归纳为使 用和交通联系两部分。 使用部分：指满足主要使用功能和辅助使用功 能的那部分空间。例如住宅中的起居室、卧室 等起主要功能作用的空间和卫生间、厨房等起 次要功能作用的空间，工业厂房中的生产车间 等起主要功能作用的空间和仓库、更衣室、办 公室等起次要功能作用的空间 交通联系部分：指专门用来连通建筑物的各使 用部分的那部分空间。例如许多建筑物的门厅、 过厅、走道、楼梯、电梯等等
一、公共卫生用房的设计 （一）厕所设计 1.卫生设备的类型—大便器、小便器、洗手盆、污 水池 2.卫生设备的数量 厕所设备的数量—见下页表 3. 卫生设备的布置 4. 厕所的平面尺寸 5. 厕所的平面位置 设计要求：位置隐蔽、使用方便、隔绝气味 布置方式：集中布置 公共建筑---设前室
辅助房间的设计
（二）盥洗室、浴室的设计 1．盥洗室卫生设备-- 洗脸盆或盥洗槽 浴室的主要设备—淋浴器、存衣、更衣设备 2．设计要求与布置方式 二、厨房设计 1.厨房设备---洗涤池、案台、灶台及排烟装置等 2.设计要求 足够的面积，保证必要的操作空间 应有直接采光和自然通风 3.布置方式---单排、双排、L形、U形
有些建筑物必须满足无障碍设计的要求，在进行设计时，相关的无障碍设计规范 也是重要的设计依据 。
走道采光通风：外走道，天然； 内走道，走道尽端开窗，两侧开高窗 。
无障碍设计对走道尺度的影响（双侧开门）
兼有侯诊功能的过道宽度
一般过道的常用宽度如下：
内走道1.8-2.1M 外走道1.2-1.5M， 局部联系或住宅内部走道0.9M 办公楼: 内走道2.1-2.4M 外走道1.5-1.8M 教学楼: 内走道2.4-3.0M 外走道1.8-2.1M 医院: 内走道2.4-3.0M(兼做候诊室取高限)
房间的面积
一.使用房间的面积 （一）房间的面积
1. 房间的面积组成—家具设备所占面积 使用活动面积 房间内部交通面积 2.房间面积的确定 房间使用要求—使用活动特点 使用人数 家具设备配置 经济条件及相应的建筑标准—面积定额指标。
房间的面积
民 用 建 筑 常 用 家 具 尺 寸 示
意
人体尺度和人体活动所需的空间尺度
交通联系部分—走道
• 走道（过道）的作用：连结各个房间、楼梯和门厅， 解决房屋水平联系和疏散问题. • 布置方式：各使用空间可以分列于走道的一侧、双 侧或尽端 • 按不同的使用性质，可分为三种： a. 完全为交通需要而设置的；不能安排其它用途； 如体育馆，影剧院等的过道。 b. 主 要为交通联系但兼有其它功能的； 如 教学楼中的走道，医院的走道等。 c. 具有多种功能的走道，如展览馆。
有利于家具的灵活布置
满足视听要求
良好的天然采光
经济合理的结构布置
房间的门窗设置
一、门的宽度、数量和开启方式 1、门的宽度和数量 （1）单个门宽度人体要求及家具的搬运有关； （2）建筑物门的总宽度与使用总人数有关； （3）门的宽度与数量要符合防火规范要求。 门宽与扇数— 单扇门 ≤1000mm；双扇门1200-1800mm 多扇门≥1800mm 常用门宽度 住宅：卧室900mm 厨房800mm 卫生间700mm 办公室、教室：1000mm ﹥1200mm 需考虑双扇门 剧场观众厅：600mm/100人 （总宽度） 门的数量： 使用要求(600mm/100人) 防火要求（人数＞50人，面积＞60m2，应设两扇门） 2、门的开启方式：平开门、弹簧门、推拉门、卷帘门、折叠门、转门
房间的门窗设置
房间的门窗设置
三、房间窗的设置 1. 窗的面积大小--室内照度是否足够 1）窗地面积比=窗洞口面积/房间地面面积 2）气候条件 3）立面效果 2. 窗的位置--室内照度是否均匀 1）决定光线方向、有无暗角和眩光 2）影响室内通风性能 3）影响结构布置 4）影响建筑立面效果
第三节 辅助使用房间的设计
使用房间平面设计
使用房间平面设计的要求主要有： （1）房间的面积、形状和尺寸要满足室内使用活 动和家具、设备合理布置的要求； （2）门窗的大小和位置，应考虑房间的出入方便， 疏散安全，采光通风良好； （3）房间的构成应结构布置合理，施工方便，有 利于房间之间的组合，材料要符合相应的建筑标 准； （4）室内空间、顶棚、地面、各个墙面和构件细 部，要考虑人们的使用和审美要求。
公共卫生间布置实例
公共建筑的厕所设计
住宅厨卫的设计
住宅厨卫的设计
厨房内人体操作尺寸
厨房布置形式
住宅厨卫的设计
厨房设备布置方式
壁龛式厨房
穿越式厨房布置形式
住宅厨卫的设计
第四节 交通联系部分的设计
第四节 交通联系部分的设计
交通联系部分设计的重要性:直接关系到整个建筑中各部分的联系是 否便捷，平面组合是否合理，同时对房屋造价，建筑用地等均有影响。 建筑物内部的交通联系部分可分为： 水平交通联系的走道、过道等； 垂直交通联系的楼梯、坡道、电梯、自动扶梯等； 交通联系枢纽的门厅、过厅等。 走道:建筑物中最大量使用的交通联系部分 门厅和过厅:门厅是在建筑物的主要出入口处起内外过渡、集散人流 作用的交通枢纽。过厅一般位于体型较复杂的建筑物各分段的连接处 或建筑物内部某些人流或物流的集中交汇处，起到缓冲的作用 楼梯和电梯:建筑物中起垂直交通枢纽作用的重要部分 建筑物交通联系部分的平面面积和空间形状的主要依据： 1. 满足使用高峰时段人流、货流通过所需占用的安全尺度； 2. 符合紧急情况下规范所规定的疏散要求； 3. 方便各使用空间之间的联系； 4. 满足采光、通风等方面的需要。
3.有较高的空间造型要求:可作为设计中的关节点：门厅和过 厅的内部间组织和所形成的体形、体量，往往可以成为建筑 物设计中的活跃的元素，或者是复杂建筑物形态中的关节点
交通联系部分—门厅和过厅
• 宽度要求： 门厅对外出入口的总宽度≥通向该门厅的走道宽+ 通向该门厅的楼梯宽； 或者600mm/100人 开启方向要求：与人流疏散方向一致或采用弹簧门 1．门厅的类型： 交通型 综合型 2．门厅的面积（使用性质、规模标准） 3. 门厅的布置形式（对称式和非对称式）
房间的平面形状
2. 房间平面形状的影响因素：
（1）使用要求—使用活动特点；（2）家具设备的布置 （3）环境要求—采光、通风； （4）视线、音响要求；（5）建筑模数制的要求 （6）审美要求—人对室内的空间观感 （7）结构等技术经济条件和基地条件
3.矩形平面布置的优点：
（1）便于家具设备的布置，提高面积利用率 （2）房间的开间进深易于调整统一，便于平面组合 （3）结构布置和预制构件的选用较易解决，便于结构设计与 施工。
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
不同因素对教室平面设计的影响
窄长条的窗洞往往是图书馆书库的识别标志，这是由内部书架的排列 及光照需要形成的
房间的平面形状
房间的平面形状
房间的平面尺寸-开间及进深的确定
房间尺寸的组成 开间---房间在外立面上占的宽度 进深—垂直于开间的房间深度尺寸 开间、进深均指轴线尺寸（并非净宽、净深） 民用建筑开间进深一般采用3M模数数列 房间尺寸的确定应考虑以下几方面： （1）满足家具设备布置及人们活动要求； （2）满足视听要求； （3）良好的天然采光； （4）经济合理的结构布置； （5）符合建筑模数协调统一标准的要求。
