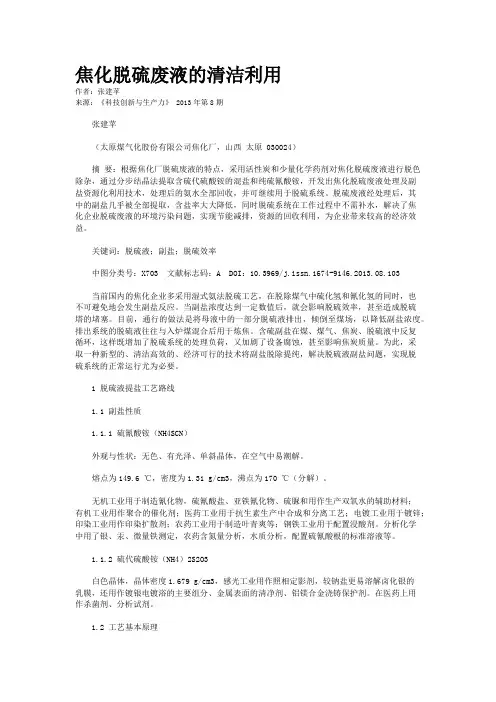

焦化湿法脱硫废液处理提盐技术方案焦化湿法脱硫是一种常用的烟气脱硫方法，该工艺过程中产生的脱硫废液含有较高的浓度硫化物，对环境造成较大的污染。
为了有效处理焦化湿法脱硫废液，采用提盐技术是一种有效的方法。
下面是一个关于焦化湿法脱硫废液处理提盐技术方案的详细介绍。
一、技术原理二、技术流程1.废液预处理：废液经过沉淀、过滤等预处理工艺，去除其中悬浮物和固体杂质，以提高后续反应的效果。
2.盐酸反应：将废液与盐酸按一定比例混合，在适当的温度和压力条件下进行反应。
在反应中，硫化物与盐酸反应生成氯化物和硫，同时生成部分硫化氢气体。
反应后，通过过滤等工艺，将废液中的悬浮物和固体硫分离。
3.氧化反应：经盐酸反应后的废液中还残留有一部分硫化氢。
采用氧化反应可将硫化氢氧化为硫。
常用的氧化剂有过氧化氢、高锰酸钾等，通过控制反应温度和反应时间，实现硫化氢的氧化。
4.沉淀分离：经过氧化反应后，反应液中所含的硫元素会以沉淀物的形式存在，通过沉淀物的分离可实现硫的回收。
常用的分离方法有离心、过滤和沉淀等。
5.盐酸再生：反应液中含有大量的废盐酸，可通过蒸发浓缩或其它方法进行废盐酸的再生利用。
三、技术特点1.回收率高：提盐技术可以实现焦化湿法脱硫废液中硫化物的高效回收，提高废液资源化利用率。
2.环保可持续：提盐技术可以实现焦化湿法脱硫废液中硫化物的减量化处理，减少对环境的污染。
3.成本低：提盐技术所需的原料成本较低，且工艺简单、操作方便。
四、技术应用提盐技术可应用于焦化湿法脱硫废液的处理，在焦化、化工和煤化工等行业得到广泛应用。
总结：焦化湿法脱硫废液处理提盐技术是一种有效的处理方法，可以实现焦化湿法脱硫废液中硫化物的回收和减量化处理。
该技术具有高回收率、环保可持续和低成本的特点，可广泛应用于焦化、化工和煤化工等行业。
通过提盐技术的应用，能够有效降低焦化湿法脱硫废液对环境的污染，实现资源化利用和减少废物排放。
提盐操作规程1.工艺流程从脱硫系统送来的脱硫废液先打入原料槽，经静置分离12小时以上，部分夹带的悬浮硫和不溶物沉淀原料槽底部（定期人工清理），脱硫液用原料泵打入装有活性炭并带有搅拌器的脱色釜中进行脱色，脱色釜带有蒸汽夹套加热（6-8小时，80-85℃）。
脱色釜气相部分经冷凝冷却器用低温水冷却后，进入脱硫地下槽。
脱色后脱硫液经过滤器过滤，与活性炭分离,滤液进入脱色液槽，废活性炭送配煤。
脱色液槽内脱硫液由脱色液泵打入蒸发釜中,蒸发釜通过外置的加热器经蒸发釜循环泵给脱硫液循环加热，启动真空泵系统，保持蒸发釜内真空度-0.090~-0.098MPa，蒸发釜内液位保持70％-80％高度。
蒸发釜顶蒸汽经蒸发釜冷凝冷却器用低温水冷却后，冷凝液进入真空槽。
真空槽内液体定期排入脱硫地下槽。
当蒸发釜内液位不再下降后，停止补料。
打开循环泵出口管支管阀门，将料液打入1#结晶釜中（通过软管）。
启动1#结晶釜搅拌器，打开低温水入口阀门，控制结晶釜冷却速率，冷却至55-60℃。
打开1#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫代硫酸铵和硫酸铵，液体由真空系统抽入2#结晶釜，启动2#结晶釜搅拌器，打开低温水入口阀门，控制2#结晶釜冷却速率，将结晶液缓慢冷却至大约25℃，打开2#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫氰酸铵，液体流入离心液槽。
将硫氰酸铵结晶手工装入干燥器，打开干燥器真空管阀门，干燥器通蒸汽进行干燥。
干燥后即为产品硫氰酸铵。
离心液槽内液满打入脱色液槽2.岗位职责2.1 负责本岗位所属设备的全部操作。
熟悉设备的构造、工作原理、作用及管道走向。
做到熟练操作，会保养、会排除故障。
2.2 定期巡回检查本岗位所属设备的压力、温度、流量、液位、仪表及设备运转情况，并及时进行调整，保证各项技术指标达到工艺要求。
2.3 负责电机、泵的维护保养，做好生产记录和工具保管。
2.4 负责本岗位的安全工作，搞好设备及环境卫生，严格交接班制度。
设计方案................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................XXX 有限公司根据贵公司提供参数确定脱硫废液提精盐项目规模为120m3/d。
焦化脱硫废液提盐工程实例张亚峰1,2,刘硕1,裴振1,2,安路阳1,2,尹健博1,2,孙呈祥1,2,刘睿1,2,张宗友1,2(1.中钢集团鞍山热能研究院有限公司,辽宁鞍山114044;2.辽宁省钢铁行业废水深度处理技术工程研究中心,辽宁鞍山114044)[摘要]针对某焦化企业规模为30m 3/d 脱硫废液的处理,采用创新性工艺“催化氧化—脱色—蒸发浓缩—分步结晶与离心分离”提取一级品NH 4SCN 及合格品(NH 4)2SO 4产品,总结工艺运行过程中存在生产连贯性低、粉末活性炭难回用、产率及质量不高、管道设备堵塞腐蚀等问题,并提出蒸汽机械再压缩技术(MVR )代替蒸发浓缩、改用颗粒状活性炭、分步结晶法联合醇析法、合理设计管路、增设管辅设施、选择耐腐材质等优化措施,运行费用分析表明年增加纯收益557万元。
[关键词]焦化;脱硫废液;提盐;资源化[中图分类号]X703.1[文献标识码]A[文章编号]1005-829X (2021)01-0136-06An engineering case of salt extraction from coking desulfurization waste liquidZhang Yafeng 1,2,Liu Shuo 1,Pei Zhen 1,2,An Luyang 1,2,Yin Jianbo 1,2,Sun Chengxiang 1,2,Liu Rui 1,2,Zhang Zongyou 1,2(1.Sinosteel Anshan Research Institute of Thermo-Energy Co.,Ltd.,Anshan 114044,China ;2.Liaoning Provincial Engineering Research Center for Steel and Iron IndustryWastewater Advanced Treatment Technology ,Anshan 114044,China )Abstract :Aiming at a 30m 3/d desulfurization waste liquid from a coking enterprise ,an innovative process ‘catalytic oxidation-decolorization-evaporative concentration-fractional crystallization and centrifugal separation ’was utilizedto extract products of first ⁃grade NH 4SCN and qualified ⁃grade (NH 4)2SO 4.Existing problems in operation of the pro ⁃cess were summarized ,including low production continuity ,powder activated carbon difficult to recycle ,low productyield and its quality ,blockage and corrosion in pipes and equipment.Optimization measures such as replacing evapo ⁃rative concentration with MVR ,using granular activated carbon ,combing fractional crystallization with alcohol extra ⁃ction ,designing pipes reasonably ,adding auxiliary piping facilities and selecting corrosion ⁃resistant materials were proposed accordingly.Analysis on the operating costs of the process showed an annual increase of 5.57million yuan in net income.Key words :coking ;desulfurization waste liquid ;salt extraction ;resource目前,国内绝大多数焦化企业采用以煤气中氨为碱源、以HPF (醌钴铁类)为催化剂的湿式催化氧化工艺脱除焦炉煤气中的H 2S 和HCN 〔1〕。
焦化厂化工车间脱硫废液提盐操作规程一、目的及范围为了确保焦化厂化工车间脱硫废液提盐操作的安全性、稳定性和高效性，制定本操作规程。
二、设备及材料1.设备：脱硫废液提盐设备、蒸汽锅炉、压滤机、贮液罐、泵等。
2.材料：焦化废水提盐草酸钠、浓盐酸、过氧化氢、滤布等。
三、安全措施1.操作人员必须佩戴防护服、手套、护目镜等个人防护装备，严禁违章操作。
2.操作前需检查设备是否正常运行，确保设备及管道无泄漏现象。
3.操作过程中，禁止吸烟、饮食，严禁与腐蚀性物质接触皮肤或进入口腔。
4.液体和固体废弃物需按规定进行分类、储存和处理，防止环境污染。
5.如发现异常情况，应立即停止操作，并向领导汇报，做好事故应急处理。
四、操作流程1.开机准备(1)检查蒸汽锅炉和脱硫废液提盐设备的运行情况，确保设备正常启动。
(2)检查草酸钠、浓盐酸、过氧化氢等化学品的储存情况，确保质量合格。
(3)准备好必要的工具、仪器等。
2.加草酸钠(1)打开草酸钠贮液罐的进料阀和排污阀，检查管道是否畅通无堵塞现象。
(2)将草酸钠从贮液罐加入到提盐设备中，控制好加草酸钠的流量。
(3)加草酸钠的过程中，注意观察设备运行情况，防止溢流。
3.压实盐结晶(1)加草酸钠后，加入适量的浓盐酸，防止结晶卡料。
(2)控制好蒸汽锅炉的温度和压力，使废液中的盐结晶达到要求。
4.过滤分离(1)当盐结晶达到一定程度时，关闭进料阀和排污阀，停止加草酸钠。
(2)开启压滤机，将废液通过滤布分离，得到固体盐和过滤液。
(3)将固体盐存储在指定容器中，用于后续处理。
5.还原液处理(1)将过滤液送入脱硫废液提盐设备中进行还原处理。
(2)添加适量的过氧化氢，控制好加氢量和加氢速度。
6.清洗与维护(1)操作结束后，将设备和管道进行清洗，确保设备无残留物。
(2)对设备进行定期维护，保持设备的良好工作状态。
五、操作注意事项1.加草酸钠的流量要控制好，严禁过量投加，以免造成设备堵塞。
2.蒸汽锅炉的温度和压力要控制好，防止设备过热或过压。

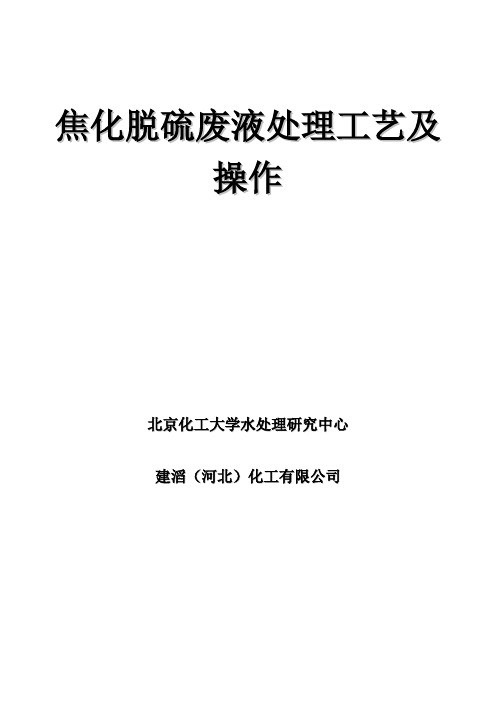

焦化脱硫废液处理工艺及操作北京化工大学水处理研究中心建滔（河北）化工有限公司目录◆1、技术背景◆2、工艺过程◆3、设备◆4、技术保密◆5、致谢1、技术背景◆焦化厂以氨为碱源、采用H P F催化剂（由双核酞菁钴磺酸铵（P D S）、对苯二酚和硫酸亚铁混合而成）的脱硫工艺中，脱硫液在含盐量达到一定值后，脱硫效率会降低，必须排放一部分，再补充新的脱硫液，排出的一部分则作为脱硫废液。
◆脱硫废液的具体组成如下（样品来自建滔（河北）焦化有限公司）◆p H：8.26◆S S：0.22%◆N H3：94000m g/L◆色度：3240P C U◆浊度：492N T U◆单质S：0.4m g/L◆(N H4)2S2O3：42g/L◆N H4C N S：148g/L◆H2S：0.1g/L◆(N H4)2S O4：8.2g/L◆硫元素总含量：24.6％（以硫酸根计算）脱硫废液不经处理即行排放，既浪费了物料，又严重污染了环境。
因此，从该铵盐体系废液中回收氨、水和硫氰酸铵，从而消除脱硫废液对环境的污染是很重要的，同时还可以使脱硫工艺更加完善。
氨和水可以重新进入脱硫系统，硫氰酸铵又是很有价值的工业原料，回收处理变废为宝，既可以提高企业的经济效益，又可以解决脱硫废液对环境的污染。
北京化工大学水处理研究中心的焦化脱硫液处理技术，开发了脱硫液处理、硫氰酸铵回收、氨和水回用组合工艺，可以从焦化脱硫液中回收硫氰酸铵，达到无废水排放。
◆对企业来说，将焦化脱硫废液喷洒在煤场或外排，要向环保部门上交大量的治污费用，只有投入，没有收益：◆经济效益＝－（排污水费＋排污罚款＋污水处理费）◆而采用北京化工大学的处理脱硫废液方案将使企业获得很大的收益：◆经济效益＝产品收益费＋氨原料节省费＋节水费＋排污罚款－废水处理费◆从脱硫废水中回收的硫氰酸铵具有非常高的工业价值，其收益可以为企业带来非常高的经济效益。
而水价上涨和排污罚款越来越重是大势所趋，科技进步则使污水处理费不断降低，因而从污水零排放获得的收益将越来越大。

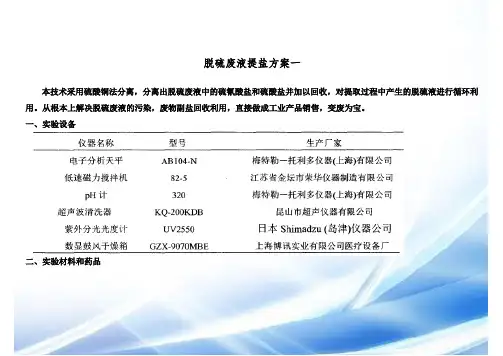

脱硫废液提盐方案一本技术采用硫酸铜法分离，分离出脱硫废液中的硫氰酸盐和硫酸盐并加以回收，对提取过程中产生的脱硫液进行循环利用。
从根本上解决脱硫废液的污染，废物副盐回收利用，直接做成工业产品销售，变废为宝。
一、实验设备二、实验材料和药品三、工艺流程利用焦化厂脱硫废液制备硫氰酸盐和硫酸盐的方法,包括如下步骤：将硫酸铜配成饱和溶液,并和脱硫废液混合加热、搅拌；固液分离,得固体和硫酸盐液体；在固体中加入碱溶液,并在温度为50～98℃下加热,搅拌使其反应10～120分钟；对加热反应后所得浆料进行固液分离；得到的液体进行浓缩、冷冻结晶和干燥后,即可得到高纯度硫氰酸盐产品；再对获得的固体进行煅烧,然后加入硫酸溶液,搅拌,重新生成硫酸铜循环使用；将活性炭加入上述硫酸盐液体并曝气氧化,使硫酸盐纯化；然后进行浓缩、结晶和干燥后即可得到高纯度硫酸盐产品。
该方法解决了脱硫废液对环境的污染问题,同时生产高纯度硫氰酸盐和硫酸盐产品,使污染物成为有价值的产品。
四、硫氰酸盐提取实验过程●1、氧化沉淀：在50～95℃下将硫酸铜配成饱和溶液,并和脱硫废液混合搅拌,其中,硫酸铜饱和溶液和脱硫废液混合的体积比例为1∶1～2.5；混合搅拌的反应温度为40～95℃；搅拌时间10～80分钟,得到pH为0～3的含有硫氰酸亚铜的浆料；●2、固液分离：分离步骤1反应后的含有硫氰酸亚铜的浆料,得到硫氰酸亚铜固体和硫酸盐溶液；● 3、硫氰酸盐生成：将步骤2固液分离获得的固体中加入碱溶液,并在温度为50～98℃下加热,搅拌使其反应10～120分钟,得到含有氧化亚铜固体的固液混合的浆料；其中,加入的碱溶液和脱硫废液的体积比为1∶5～12；●4、固液分离：对步骤3反应后所得浆料进行固液分离,得到氧化亚铜固体和硫氰酸盐溶液；●5、硫氰酸盐产品精制：对步骤4固液分离得到的硫氰酸盐溶液进行浓缩、冷冻结晶和干燥后即可得到高纯度硫氰酸盐产品。
五、硫代硫酸盐回收过程●6、氧化剂再生：对步骤4获得的氧化亚铜固体进行煅烧,然后加入浓度为15％～60％硫酸溶液,搅拌,重新生成硫酸铜循环使用；● 7、脱色和气体氧化：将活性炭加入步骤2分离得到的液体中,活性炭加入量为1～50kg/吨脱硫废液,然后使用碱调节pH为3～7,再进行曝气10～360分钟,使低价含硫阴离子转化为SO42-；●8、固液分离：分离步骤7反应后的固体和液体,得到的固体为吸附后的活性炭,液体为硫酸盐溶液；● 9、硫酸盐产品精制：对步骤8得到的硫酸盐进行浓缩、冷冻结晶和干燥后即可得到高纯度硫酸盐产品。
从脱硫系统送来的脱硫废液先打入原料槽，经静置分离12小时以上，部份夹带的悬浮硫和不溶物沉淀原料槽底部(定期人工清理)，脱硫液用原料泵打入装有活性炭并带有搅拌器的脱色釜中进行脱色，脱色釜带有蒸汽夹套加热(6-8小时， 80-85℃)。
脱色釜气相部份经冷凝冷却器用低温水冷却后，进入脱硫地下槽。
脱色后脱硫液经过滤器过滤，与活性炭分离,滤液进入脱色液槽，废活性炭送配煤。
脱色液槽内脱硫液由脱色液泵打入蒸发釜中,蒸发釜通过外置的加热器经蒸发釜循环泵给脱硫液循环加热，启动真空泵系统，保持蒸发釜内真空度-0.090~-0.098MPa，蒸发釜内液位保持70％-80％高度。
蒸发釜顶蒸汽经蒸发釜冷凝冷却器用低温水冷却后，冷凝液进入真空槽。
真空槽内液体定期排入脱硫地下槽。
当蒸发釜内液位再也不下降后，住手补料。
打开循环泵出口管支管阀门，将料液打入1#结晶釜中(通过软管)。
启动1#结晶釜搅拌器，打开低温水入口阀门，控制结晶釜冷却速率，冷却至55-60℃。
打开1#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫代硫酸铵和硫酸铵，液体由真空系统抽入2#结晶釜，启动2#结晶釜搅拌器，打开低温水入口阀门，控制2# 结晶釜冷却速率，将结晶液缓慢冷却至大约25℃，打开2#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫氰酸铵，液体流入离心液槽。
将硫氰酸铵结晶手工装入干燥器，打开干燥器真空管阀门，干燥器通蒸汽进行干燥。
干燥后即为产品硫氰酸铵。
离心液槽内液满打入脱色液槽2.1 负责本岗位所属设备的全部操作。
熟悉设备的构造、工作原理、作用及管道走向。
做到熟练操作，会保养、会排除故障。
2.2 定期巡回检查本岗位所属设备的压力、温度、流量、液位、仪表及设备运转情况，并及时进行调整，保证各项技术指标达到工艺要求。
2.3 负责机电、泵的维护保养，做好生产记录和工具保管。
2.4 负责本岗位的安全工作，搞好设备及环境卫生，严格交接班制度。
