第七章平台钢结构设计

《钢结构设计手册》读书记录1. 导读与概览在开始阅读这本《钢结构设计手册》我已经对钢结构设计领域有一定的了解和兴趣。

此书为我提供了一个系统全面的视角来重新审视和学习钢结构设计的知识体系。

在阅读导读与概览部分后，我对本书的整体结构、内容以及其在钢结构设计领域的重要性有了初步的认识。

导览部分简述了书籍的整体布局和章节安排。

通过这一章节，我了解到了书籍涵盖的主题广泛，包括了钢结构的基本原理、设计准则、结构选型、构件计算等核心内容。

还介绍了钢结构在桥梁、建筑、工业设施等领域的应用实例，展示了钢结构设计的多样性和实用性。

概览部分则对钢结构设计进行了全面的概述。

这一部分介绍了钢结构的发展历程、特点以及发展趋势。

通过对比其他建筑结构形式，我了解到钢结构具有强度高、自重轻、施工速度快等优点，但同时也存在着成本较高、防火性能较差等缺点。

书中也详细介绍了钢结构的广泛应用领域和前景，使我更加深刻地认识到钢结构在现代社会中的重要地位。

在阅读过程中，我对书中提到的钢结构设计方法、原则和技巧产生了极大的兴趣。

对于已经掌握的基础知识，我进行了巩固和深化；对于尚未接触到的知识领域，我产生了强烈的求知欲望和好奇心。

书中的案例分析和实践应用部分也让我对钢结构设计的实际操作有了更直观的认识。

通过阅读导读与概览部分，我对《钢结构设计手册》有了深入的了解和认识。

我对书中将涉及的领域充满兴趣，并对书中的内容充满了期待。

在接下来的阅读过程中，我将深入学习书中的理论知识，结合案例分析进行实践操作，以期提高自己的钢结构设计能力。

1.1 手册背景及作者简介在我追寻建筑工程知识的过程中，一本特别的书籍吸引了我的注意——《钢结构设计手册》。

这本手册不仅仅是一本关于钢结构设计的专业书籍，更是一部集理论与实践于一体的杰作。

在当前建筑行业迅猛发展的背景下，钢结构设计的重要性日益凸显，这本手册应运而生，旨在为工程师和设计师们提供全面、系统的指导。

该手册的编纂背景源于建筑行业中钢结构设计的广泛应用和日益增长的需求。

钢结构设计规范第一章总结第二章材料第三章基本设计规定第四章受弯构件的计算第五章轴心受力构件和拉弯、压弯构件的计算第六章疲劳计算第七章连接计算第八章构造要求第九章塑性设计第十章钢管结构章第十一章圆钢、小角钢的轻型钢结构第十二章钢与混凝土组合梁附录一梁的整体稳定系数附录二梁腹板局部稳定的计算附录三轴心受压构件的稳定系数附录四柱的计算长度系数附录五疲劳计算的构件和连接分类附录六螺栓的有效面积附录七非法定计量单位与法定计量单位的换算关系第一章总则第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。

第1.0.2条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。

第1.0.3条本规范的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。

第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。

第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。

此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。

第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。

第二章材料第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。

承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn 钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。

第七章钢结构专项施工方案第一节钢结构工程概况一、钢结构基本概况（1)体育馆支承大跨屋盖的36根柱采用型钢混凝土柱,局部大跨梁采用型钢混凝土梁，钢构件截面为H型.屋盖平面形状为圆角矩形(接近椭圆形），短跨方向跨度109。

2m,长跨方向126m，采用双向交叉平面钢桁架结构.屋盖支承于下部型钢混凝土柱顶,桁架结构高度(上、下弦杆轴线间距离）5。

77~8。

717m。

桁架上弦采用方钢管,下弦和腹杆采用H型钢。

（2）热身馆北侧入口前厅采用钢框架结构体系，局部楼板采用压型钢板组合楼板。

屋盖为平面形状为直角矩形,短跨方向跨度40。

5m，长跨方向50.4m，采用双向交叉平面钢桁架结构.屋盖支承于下部钢筋混凝土柱顶，桁架结构高度(上、下弦杆轴线间距离)2。

2~3。

0m。

桁架杆件采用方钢管,节点采用相贯节点。

二、钢结构主要构件及节点概况1、钢结构主要构件类型12构件类型图例规格(mm ）H 型HN250×125×6×9、HM390×300×10×16、H400×200×10×20、HM482×300×11×15、H600×250×12×25、H600×300×16×30、H600×300×20×30、H700×300×24×40、H800×500×14×14、H800×500×16×20 箱型B60x4、B80x4、B120x6、B100x5、B150x6、B200x8、B250x150x8、B250x8、B300x8、B300x10、B400x12圆型P245×122、主要节点桁架相贯节点H 型钢柱柱脚节点第二节钢结构深化设计一、深化准备工作深化设计前，应对原设计图纸、资料和相应规范进行全面深入了解，将一些特殊的设计内容进行探讨，并且对结构进行有效分析，将原设计图纸中存在的问题进行归纳和总结,并及时向原设计方提出，并与之配合及时解决问题。

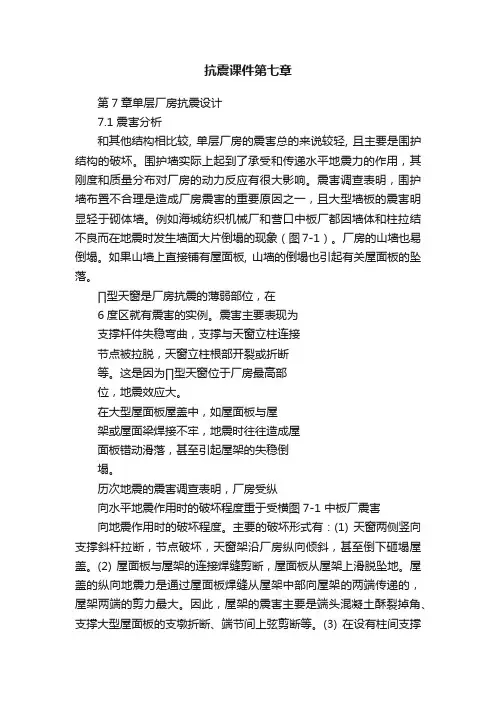

抗震课件第七章第7章单层厂房抗震设计7.1 震害分析和其他结构相比较, 单层厂房的震害总的来说较轻, 且主要是围护结构的破坏。

围护墙实际上起到了承受和传递水平地震力的作用，其刚度和质量分布对厂房的动力反应有很大影响。

震害调查表明，围护墙布置不合理是造成厂房震害的重要原因之一，且大型墙板的震害明显轻于砌体墙。

例如海城纺织机械厂和营口中板厂都因墙体和柱拉结不良而在地震时发生墙面大片倒塌的现象（图7-1）。

厂房的山墙也易倒塌。

如果山墙上直接铺有屋面板, 山墙的倒塌也引起有关屋面板的坠落。

∏型天窗是厂房抗震的薄弱部位，在6度区就有震害的实例。

震害主要表现为支撑杆件失稳弯曲，支撑与天窗立柱连接节点被拉脱，天窗立柱根部开裂或折断等。

这是因为∏型天窗位于厂房最高部位，地震效应大。

在大型屋面板屋盖中，如屋面板与屋架或屋面梁焊接不牢，地震时往往造成屋面板错动滑落，甚至引起屋架的失稳倒塌。

历次地震的震害调查表明，厂房受纵向水平地震作用时的破坏程度重于受横图7-1 中板厂震害向地震作用时的破坏程度。

主要的破坏形式有：(1) 天窗两侧竖向支撑斜杆拉断，节点破坏，天窗架沿厂房纵向倾斜，甚至倒下砸塌屋盖。

(2) 屋面板与屋架的连接焊缝剪断，屋面板从屋架上滑脱坠地。

屋盖的纵向地震力是通过屋面板焊缝从屋架中部向屋架的两端传递的，屋架两端的剪力最大。

因此，屋架的震害主要是端头混凝土酥裂掉角、支撑大型屋面板的支墩折断、端节间上弦剪断等。

(3) 在设有柱间支撑的跨间，由于其刚度大，屋架端头与屋面板边肋连接点处的剪力最为集中，往往首先被剪坏；这使得纵向地震力的传递转移到内肋，导致屋架上弦受到过大的纵向地震力而破坏。

当纵向地震力主要由支撑传递时，若支撑数量不足或布置不当，会造成支撑的失稳，引起屋面的破坏或屋盖的倒塌。

另外，柱根处也会发生沿厂房纵向的水平断裂。

(4) 纵向围护砖墙出现斜裂缝。

作为主要受力构件的柱，由于其在设计中考虑了水平力的作用，故从整体上看，在7度区一般无震害，在8度和9度区出现裂缝，仅在烈度为10度的区域才有少数的倒塌。

钢结构基础课程教案第一章：钢结构的概述1.1 钢结构的基本概念钢结构的定义钢结构的特点钢结构的分类1.2 钢结构的材料钢材的组成和分类钢材的性能钢材的选择和使用1.3 钢结构的应用范围钢结构的常见应用领域钢结构的优势和限制钢结构的未来发展趋势第二章：钢结构的连接2.1 钢结构连接的基本要求连接的目的和重要性连接的类型和特点连接的设计和计算2.2 焊接连接焊接连接的原理和工艺焊接连接的优缺点焊接连接的应用和实例2.3 螺栓连接螺栓连接的原理和类型螺栓连接的设计和计算螺栓连接的应用和实例第三章：钢结构的受力分析3.1 钢结构的基本受力元件杆件的受力特性梁的受力特性柱的受力特性3.2 钢结构的受力分析方法静力平衡法动力平衡法受力图的绘制和分析3.3 钢结构的受力极限状态弹性极限状态塑性极限状态疲劳极限状态第四章：钢结构的设计计算4.1 钢结构设计的基本原则安全性的要求可靠性的要求经济性的要求4.2 钢结构的设计计算方法弹性设计计算方法塑性设计计算方法极限状态设计计算方法4.3 钢结构的设计计算实例杆件的设计计算实例梁的设计计算实例柱的设计计算实例第五章：钢结构施工与验收5.1 钢结构施工的基本要求施工准备和施工方案钢材的加工和制作钢结构的组装和焊接5.2 钢结构施工的注意事项施工安全和管理施工质量控制和验收施工过程中的问题处理5.3 钢结构验收的标准和程序验收标准和规范验收程序和机构验收结果的判定和处理第六章：钢结构的稳定性与变形6.1 钢结构稳定性的概念稳定性的定义和重要性失稳的现象和原因稳定性的分类6.2 钢结构稳定性的计算临界力的计算临界应力的计算稳定性校核的方法6.3 钢结构变形的控制变形的定义和原因变形限值的要求控制变形的方法和措施第七章：钢结构的抗震设计7.1 抗震设计的基本原则抗震安全性的要求抗震可靠性的要求抗震经济性的要求7.2 钢结构抗震设计的计算方法弹性抗震设计计算方法塑性抗震设计计算方法极限状态抗震设计计算方法7.3 钢结构抗震设计的实例杆件的抗震设计实例梁的抗震设计实例柱的抗震设计实例第八章：钢结构的保护与防腐8.1 钢结构腐蚀的原因和类型腐蚀的定义和现象腐蚀的原因和类型腐蚀的影响和危害8.2 钢结构防腐的方法防腐材料的选用防腐涂层的施工防腐措施的维护和管理8.3 钢结构保护的实例防腐涂层的实例防腐涂料的实例防腐措施的实施和检查第九章：钢结构的安全评估与检测9.1 钢结构安全评估的概念和重要性安全评估的定义和目的钢结构安全评估的必要性安全评估的方法和程序9.2 钢结构检测的方法和设备检测方法的分类和原理检测设备的选用和使用检测数据的分析和处理9.3 钢结构安全评估的实例结构检测的实例安全评估报告的编制安全评估结果的处理和改进第十章：钢结构案例分析与实践10.1 钢结构案例分析的目的和方法案例分析的定义和意义案例分析的目的和原则案例分析的方法和步骤10.2 钢结构案例分析的实例案例选取和背景介绍结构分析和设计计算施工和验收过程的解析10.3 钢结构实践活动的建议实践活动的类型和内容实践活动的组织和实施实践活动成果的总结和评价重点和难点解析重点环节1：钢结构的定义和特点钢结构是由钢材构成的结构体系，具有高强度、重载、施工速度快等特点。

美国钢结构设计⼿册第七章⼗三⼗四节7.13 LRFD FOR COMPOSITE BEAM WITH UNIFORM LOADSThe typical floor construction of a multistory building is to have composite framing. The floor consists of 31?4-in-thick lightweight concrete over a 2-in-deep steel deck. The concrete weighs 115 lb/ft3and has a compressive strength of 3.0 ksi. An additional 30% of the dead load is assumed for equipment load during construction. The deck is to be supported onsteel beams with stud shear connectors on the top flange for composite action (Art. 7.12).Unshored construction is assumed. Therefore, the beams must be capable of carrying their own weight, the weight of the concrete before it hardens, deck weight, and construction loads. Shear connectors will be3?4 in in diameter and 31?2 in long. The floor system should be investigated for vibration, assuming a damping ratio of 5%.FIGURE 7.6 Seven locations of the plastic neutral axis used for determining the strength of a composite beam.(a) For cases 6 and 7, the PNA lies in the web. (b) For cases 1 through 5, the PNA lies in the steel flange.A typical beam supporting the deck is 30 ft long. The distance to adjacent beams is 10 ft. Ribs of the deck are perpendicular to the beam. Uniform dead loads on the beam are construction, 0.50 kips per ft, plus 30% for equipment loads, and superimposed load, 0.25 kips per ft. Uniform live load is 0.50 kipsper ft.Q for Partial Composite Design(kips)TABLE 7.3nLocation of PNA n Q and concrete compression（1）y x F A （2）to （5）*2y f y s F A F A ?- （6） 0.5[C(5)+C(7)] ?（7）0.25y s F A* A ? area of the segment of the steel flange above the plastic neutral axis (PNA). ?C (n ) compressive force at location (n ). Beam Selection. Initially, a beam of A36 steel that can support the construction loads is selected. It is assumed to weigh 26 lb /ft. Thus the beam is to be designed for a service dead load of 0.5×1.3+0.026=0.676 kips per ft.Factored load=0.676*1.4=0.946 kips per ftFactored moment = u M =0.946×302/8=106.5 kip-ftThe plastic section modulus required therefore isZ=369.0125.106??=y u F M φ=39.43in Use a W16 ×26 (Z =44.2 3in and moment of inertia I =301 4in ).The beam should be cambered to offset the deflection due to a dead load of 0.50 ＋0.026 =0.526 kips per ft.Camber =1.1301000,293841230526.0534=in Camber can be specified on the drawings as 1 in.Strength of Fully Composite Section.Next, the composite steel section is designed to support the total loads. The live load may be reduced in accordance with area supported (Art. 7.9). The reduction factor is R = 0.0008(300－150) =0.12. Hence the reduced live load is 0.5(1 － 0.12) =0.44 kips per ft. The factored load is the larger of the following:1.2(0.50 + 0.25 + 0.026) × 1.6 ＋0.44= 1.635 kips per ft1.4(0.5 + 0.25 + 0.026) =1.086 kips per ftHence the factored moment is9.1838/30635.12=?=u M kip-ftThe concrete-flange width is the smaller of b = 10 ×12 = 120 in or b = 2(30 ×12?8) =90 in (governs).The compressive force in the concrete C is the smaller of the values computed from Eqs. (7.24) and (7.25).===25.390385.085.0'c c c A f C 745.9kips==y s t F A C 7.68×36=276.5 kips (governs)The depth of the concrete compressive-stress block (Fig. 7.5) isa==??=900.385.02760585.0'b f C c 1.205in Since t c C C >,the plastic neutral axis will line in the concrete slab (case 3, Art.7.12). The distance between the compression and tension forces on the W16 ×26 (Fig.7.5d) ise =0.5d + 5.25 － 0.5a= 0.5 × 15.69 ＋ 5.25－ 0.5 ×1.205 =12.493 inThe design strength of the W16 × 26 is==e C M t n 85.0φ0.85×276.5×12.493/12=244.7 kip-ft >183.9 kip-ft —OKPartial Composite Design. Since the capacity of the full composite section is more than required, a partial composite section may be satisfactory. Seven values of the composite section (Fig. 7.6) are calculated as follows, with the flange area f A = 5.5×0.345 = 1.8982in .1.Full composite:y s n F A Q =∑= 276.5 kips=n M φ 276.5 kips2.Plastic neutral axis f f A A =?/4 = 0.4745 in below the top of the top flange. From Table7.3,y f y s n F A F A Q ?-=∑2∑n Q =276.5 －2 × 0.4745 ×36 = 242.3a =242.3/(0.85 × 3.0 × 90) = 1.0558 ine = 15.69/2 × 5.25 － 1.0558/2 = 12.567 inn M =242.3 × 12.567 ＋0.5(276.5－242.3)×(15.69 － 0.34536898.123.2425.276??-)= 3,312 kip-in =n M φ 0.85 × 3312/12 ? 234.6 kip-ft3.PNA 2/f A Af =?=0.949 in below the top of the top flange:=∑n Q 208.2 kips=n M φ 224.0 kip-ft4. PN f f A A 3=?/4 =1.4235 in below the top of the top flange:=∑n Q 174.0 kips=n M φ 212.8 kip-ft5. PNA at the bottom of the top flange (f f A A =?):=∑n Q 139.9 kips=n M φ201.0 kip-ft6. Plastic neutral axis within the web.∑n Q is the average of items 5 and 7. (See Table 7.3.) =∑n Q (139.9 ? 69.1)/2 ? 104.5 kips=n M φ186.4 kip-ft7. =∑n Q 0.25 ? 276.5 ? 69.1 kips=n M φ166.7 kip-ftFrom the partial composite values 2 to 7, value 6 is just greater than =u M 183.9 kip-ft. The AISC ‘‘Manual of Steel Construction ’’ includes design tables for composite beams that greatly simplify the calculations. For example, the table for the W16 × 26, grade 36, composite beam gives n M φfor the seven positions of the PNA and for several values of the distance 2Y (in) from the concrete compressive force C to the top of the steel beam. For the preceding example,con Y Y =2－a/2 (7.31)where con Y = total thickness of floor slab, ina=depth of the concrete compressive-stress block, inFrom the table for case 6,∑n Q =104 kips. a=900.385.0104??=0.453 in Substitution of a and =con Y 5.25 in in Eq. (7.31) gives=2Y 5.25－0.453/2 =5.02 inThe manual table gives the corresponding moment capacity for case 6 and =2Y 5.02 in as =n M φ186 kip-ft > 183.9 kip-ft —OKThe number of shear studs is based on C=104.5 kips. The nominal strength n Q of one stud is given by Eq. (7.28). For a 3?4-in stud, with shearing area sc A = 0.442 2in and tensile strength u F =60 ksi, the limiting strength is u sc F A = 0.442× 60 = 26.5 kips. With concrete unit weight w=115 lb/3ft and compressive strength 'c f =3.0 ksi, and modulus of elasticity c E = 2136 ksi, the nominal strength given by Eq. (7.28) isn Q =0.5 ×0.442 21360.3?= 17.7 kips < 26.5 kipsThe number of shear studs required is 2 × 104.5/17.7 =11.8. Use 12. The total number of metal deck ribs supported on the steel beam is 30. Therefore, only one row of shear studs is required, and no reduction factor is needed.Deflection Calculations. Deflections are calculated based on the partial composite properties of the beam. First, the properties of the transformed full composite section (Fig. 7.7) are determined. The modular ratio n s E E is n = 29,000/2136 = 13.6. This is used to determine the transformed concrete area 1A = 3.25 × 90/13.6 = 21.52 in2. The area of the W16 × 26 is 7.68 2in , and its moment of inertia s I = 301 4in . The location of the elastic neutral axis is determined by taking moments of the transformed concrete area and the steel area about the top of the concrete slab: X=68.752.21)25.569.155.0(68.72/25.352.21++?+?=4.64 in The elastic transformed moment of inertia for full composite action is 1065301)64.425.5269.15(68.7)225.364.4(52.21126.1325.390223=+-++-+??=tr I 4in Since partial composite construction is used, the effective moment of inertia is determined from 47.7705.276/5.104)3011065(301in I eff =-+=eff I is used to calculate the immediate deflection under service loads (without long-term effects). For long-term effect on deflections due to creep of the concrete, the moment of inertia is reduced to correspond to a 50% reduction in c E . Accordingly, the transformed moment of inertia with full composite action and 50% reduction in c E is tr I = 900.34in and is based on a modular ratio 2n =27.2. The corresponding transformed concrete area is 1A =10.76 2in .FIGURE 7.7 Transformed section of a composite beam.The reduced effective moment of inertia for partial composite construction with long- term effect is determined from Eq. (7.32):。

第七章金属结构工程说明一、金属构件不论在专业加工厂、附属企业加工厂或现场制作，均执行本定额(现场制作需搭设操作平台，其平台摊销费按本章相应项目执行)。

二、本定额中各种钢材数量除定额已注明为钢筋综合、不锈钢管、不锈钢网架球的之外，均以型钢表示。

实际不论使用何种型材，钢材总数量和其他人工、材料、机械(除另有说明外)均不变。

三、本定额的制作均按焊接编制的，局部制作用螺栓或9钉连接，亦按本定额执行。

轻钢模条拉杆安装用的螺帽、圆钢剪刀撑用的花篮螺栓，以及螺栓球网架的高强螺栓、紧定钉，已列入本章节相应定额中，执行时按设计用量调整。

四、本定额除注明者外，均包括现场内(工厂内)的材料运输、下料、加工、组装及成品堆放等全部工序。

加工点至安装点的构件运输，除购入构件外应另按构件运输定额相应项目计算。

五、本定额构件制作项目中的，均已包括刷一遍防锈漆。

六、金属结构制作定额中钢材品种系按普通钢材为准，如用锚钢等低合金钢者，其制作人工乘以系数1.1。

七、劲性混凝土柱、梁、板内，用钢板、型钢焊接而成的 H、T 型钢柱、梁等构件，按 H 型、T 型钢构件制作定额执行，截面由单根成品型钢构成的构件按成品型钢构件制作定额执行。

八、本定额各子目均未包括焊缝无损探伤(如:X 光透视、超声波探伤、磁粉探伤、着色探伤等)，亦未包括探伤固定支架制作和被检工件的退磁。

九、轻钢模条拉杆按模条钢拉杆定额执行，木屋架、钢筋混凝土组合屋架拉杆按屋架钢拉杆定额执行。

十、钢屋架单相质量在0.5t 以下者，按轻型屋架定额执行。

十一、天窗挡风架、柱侧挡风板、挡雨板支架制作均按挡风架定额执行。

十二、钢漏斗、晒衣架、钢盖板等制作、安装一体的定额项目中已包括安装费在内，但未包括场外运输。

角钢、圆钢焊制的入口截流沟筐盖制作、安装，按设计质量执行钢盖板制、安定额。

十三、零星钢构件制作是指质量50kg 以内的其它零星铁件制作。

十四、薄壁方钢管、薄壁槽钢、成品H 型钢模条及车棚等小间距钢管、角钢槽钢等单根型钢模条的制作，按c、Z 型轻钢模条制作执行。

钢结构楼盖课程设计一、课程目标知识目标：1. 让学生理解钢结构楼盖的基本概念、分类及结构特点；2. 掌握钢结构楼盖的构造、连接方式及其在建筑中的应用；3. 了解钢结构楼盖的施工工艺、施工要点及质量标准。

技能目标：1. 培养学生运用基本原理分析、解决钢结构楼盖施工中遇到的问题；2. 提高学生识图、绘图能力，能独立完成钢结构楼盖施工图的识读和绘制；3. 培养学生团队协作能力，能参与钢结构楼盖施工项目的组织与管理。

情感态度价值观目标：1. 激发学生对钢结构建筑及工程技术领域的兴趣，培养其探究精神；2. 培养学生严谨、务实的学习态度，注重施工质量，遵循职业道德；3. 增强学生的环保意识，了解绿色建筑及可持续发展的重要性。

课程性质分析：本课程为专业技术类课程，以工程实践为导向，结合理论知识，培养学生的实际操作能力。

学生特点分析：高年级学生具备一定的专业基础知识，具有较强的自学能力、分析问题和解决问题的能力。

教学要求：1. 结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力；2. 采用项目驱动、任务驱动等教学方法，激发学生的学习兴趣和积极性；3. 强化团队合作，培养学生的沟通协调能力和组织管理能力。

二、教学内容1. 钢结构楼盖基本概念与分类：介绍钢结构楼盖的定义、功能及分类，包括桁架式、网格式、框架式等结构形式。

教材章节：第二章 钢结构楼盖概述2. 钢结构楼盖构造与连接：讲解钢结构楼盖的构造要素、连接方式，如焊缝、螺栓连接等。

教材章节：第三章 钢结构楼盖构造与连接3. 钢结构楼盖施工工艺：分析钢结构楼盖施工流程、施工方法，包括钢材加工、构件组装、现场安装等。

教材章节：第四章 钢结构楼盖施工工艺4. 钢结构楼盖施工图识读与绘制：培养学生识图、绘图能力，掌握施工图的表示方法、符号及标注。

教材章节：第五章 钢结构楼盖施工图识读与绘制5. 钢结构楼盖施工质量控制：介绍施工过程中的质量标准、验收要求，分析常见质量问题及预防措施。
