8.2.1先导式溢流阀及其图形符号

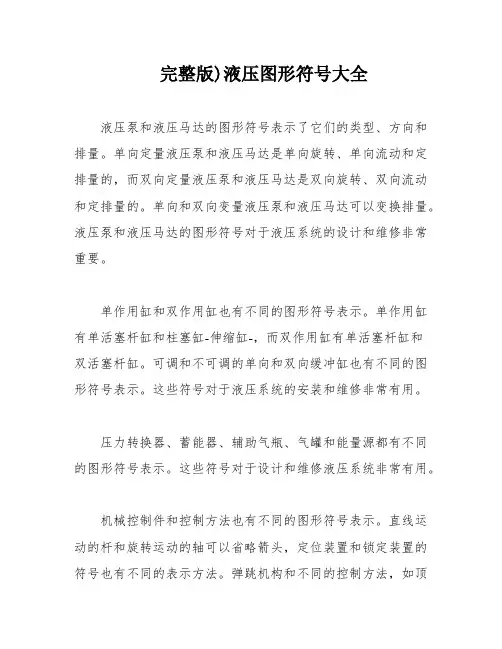

完整版)液压图形符号大全液压泵和液压马达的图形符号表示了它们的类型、方向和排量。

单向定量液压泵和液压马达是单向旋转、单向流动和定排量的，而双向定量液压泵和液压马达是双向旋转、双向流动和定排量的。

单向和双向变量液压泵和液压马达可以变换排量。

液压泵和液压马达的图形符号对于液压系统的设计和维修非常重要。

单作用缸和双作用缸也有不同的图形符号表示。

单作用缸有单活塞杆缸和柱塞缸-伸缩缸-，而双作用缸有单活塞杆缸和双活塞杆缸。

可调和不可调的单向和双向缓冲缸也有不同的图形符号表示。

这些符号对于液压系统的安装和维修非常有用。

压力转换器、蓄能器、辅助气瓶、气罐和能量源都有不同的图形符号表示。

这些符号对于设计和维修液压系统非常有用。

机械控制件和控制方法也有不同的图形符号表示。

直线运动的杆和旋转运动的轴可以省略箭头，定位装置和锁定装置的符号也有不同的表示方法。

弹跳机构和不同的控制方法，如顶杆式、可变行程控制式、弹簧控制式、滚轮式和人力控制方法，也有不同的图形符号表示。

直接压力控制方法和先导压力控制方法都有不同的图形符号表示，用于表示加压或卸压控制、差动控制、内部压力控制和外部压力控制。

最后，电气控制方法也有不同的图形符号表示，用于表示不同类型的电磁铁和操作方式。

本文介绍了液压系统中常用的各种阀门和电气控制装置的图形符号及其说明。

反馈控制一般符号用于电反馈，包括由电位器、差动变压器等检测位置以及内部机械反馈，例如随动阀仿形控制回路等。

溢流阀一般符号包括直动型溢流阀、先导型溢流阀、先导型电磁溢流阀（常闭）、直动式比例溢流阀、先导比例溢流阀和卸荷溢流阀等。

减压阀一般符号包括直动型减压阀、先导型减压阀、溢流减压阀、先导型比例电磁式溢流减压阀、定比减压阀和定差减压阀等。

顺序阀一般符号包括直动型顺序阀和先导型顺序阀，以及单向顺序阀（平衡阀）等。

卸荷阀一般符号包括直动型卸荷阀和先导型电磁卸荷阀，其作用是在p1>p2时卸荷。

制动阀一般符号包括双溢流制动阀和溢流油桥制动阀等。

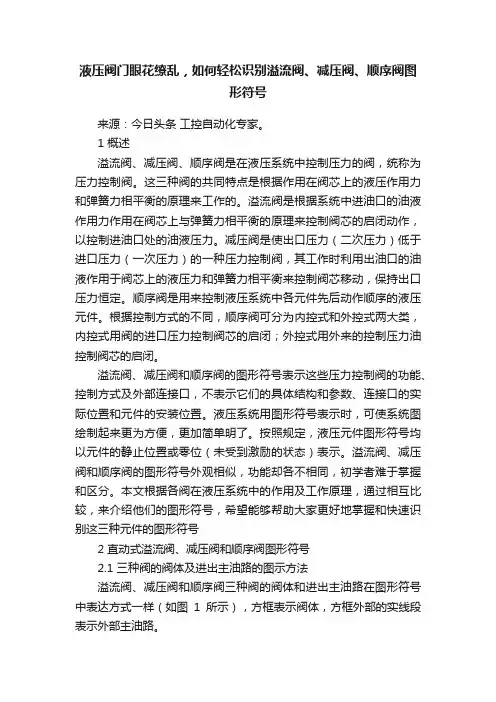

液压阀门眼花缭乱，如何轻松识别溢流阀、减压阀、顺序阀图形符号来源：今日头条工控自动化专家。

1 概述溢流阀、减压阀、顺序阀是在液压系统中控制压力的阀，统称为压力控制阀。

这三种阀的共同特点是根据作用在阀芯上的液压作用力和弹簧力相平衡的原理来工作的。

溢流阀是根据系统中进油口的油液作用力作用在阀芯上与弹簧力相平衡的原理来控制阀芯的启闭动作，以控制进油口处的油液压力。

减压阀是使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀，其工作时利用出油口的油液作用于阀芯上的液压力和弹簧力相平衡来控制阀芯移动，保持出口压力恒定。

顺序阀是用来控制液压系统中各元件先后动作顺序的液压元件。

根据控制方式的不同，顺序阀可分为内控式和外控式两大类，内控式用阀的进口压力控制阀芯的启闭；外控式用外来的控制压力油控制阀芯的启闭。

溢流阀、减压阀和顺序阀的图形符号表示这些压力控制阀的功能、控制方式及外部连接口，不表示它们的具体结构和参数、连接口的实际位置和元件的安装位置。

液压系统用图形符号表示时，可使系统图绘制起来更为方便，更加简单明了。

按照规定，液压元件图形符号均以元件的静止位置或零位（未受到激励的状态）表示。

溢流阀、减压阀和顺序阀的图形符号外观相似，功能却各不相同，初学者难于掌握和区分。

本文根据各阀在液压系统中的作用及工作原理，通过相互比较，来介绍他们的图形符号，希望能够帮助大家更好地掌握和快速识别这三种元件的图形符号2 直动式溢流阀、减压阀和顺序阀图形符号2.1 三种阀的阀体及进出主油路的图示方法溢流阀、减压阀和顺序阀三种阀的阀体和进出主油路在图形符号中表达方式一样（如图1所示），方框表示阀体，方框外部的实线段表示外部主油路。

图1 阀体及进出主油路的图示2.2 三种阀的阀芯图示方法方框中的箭头表示阀芯（如图2所示）。

溢流阀和顺序阀的阀芯在不工作时使它们的进出主油口不通，其图中的箭头和进出油路错开；减压阀的阀芯在不工作时使进出主油口相通，其图中的箭头将进出油路连通。

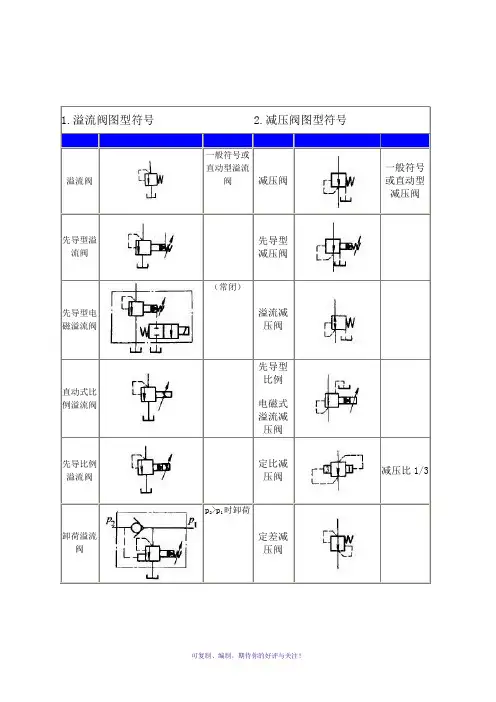

1.溢流阀图型符号2.减压阀图型符号溢流阀一般符号或直动型溢流阀减压阀一般符号或直动型减压阀先导型溢流阀先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油3.顺序阀图形符号4.卸荷阀图形符号顺序阀一般符号或直动型顺序阀卸荷阀一般符号或直动型卸荷阀先导型顺序阀先导型电磁卸荷阀p1>p2单向顺序阀（平衡阀）1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油（注：文档可能无法思考全面，请浏览后下载，供参考。

）。

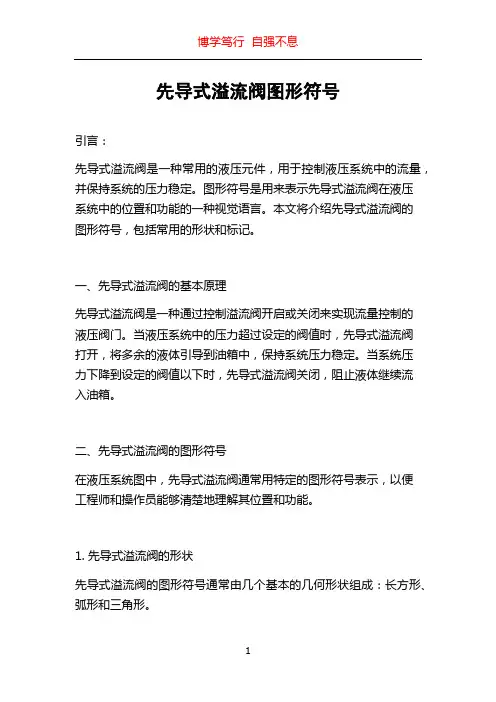

先导式溢流阀图形符号引言：先导式溢流阀是一种常用的液压元件，用于控制液压系统中的流量，并保持系统的压力稳定。

图形符号是用来表示先导式溢流阀在液压系统中的位置和功能的一种视觉语言。

本文将介绍先导式溢流阀的图形符号，包括常用的形状和标记。

一、先导式溢流阀的基本原理先导式溢流阀是一种通过控制溢流阀开启或关闭来实现流量控制的液压阀门。

当液压系统中的压力超过设定的阀值时，先导式溢流阀打开，将多余的液体引导到油箱中，保持系统压力稳定。

当系统压力下降到设定的阀值以下时，先导式溢流阀关闭，阻止液体继续流入油箱。

二、先导式溢流阀的图形符号在液压系统图中，先导式溢流阀通常用特定的图形符号表示，以便工程师和操作员能够清楚地理解其位置和功能。

1. 先导式溢流阀的形状先导式溢流阀的图形符号通常由几个基本的几何形状组成：长方形、弧形和三角形。

- 长方形表示先导式溢流阀的主体部分，其中包含阀门和调节器。

长方形一般垂直或倾斜放置，表示先导式溢流阀的位置。

- 弧形表示液压系统的流动路径。

弧形从长方形的底部或侧面延伸，并指向一个三角形。

- 三角形表示液压系统的溢流口。

三角形通常位于弧形的末端，用于表示流体从先导式溢流阀中溢出。

2. 先导式溢流阀的标记为了进一步说明先导式溢流阀的功能和参数，图形符号通常还包含一些标记。

这些标记可以用于表示先导式溢流阀的工作压力、调节范围，以及其他重要的参数。

- 工作压力标记：通常使用P字母加上一个数字表示先导式溢流阀的工作压力。

例如，P10用于表示10MPa的工作压力。

- 调节范围标记：调节范围标记用于表示先导式溢流阀的流量调节范围。

通常使用箭头指出上限和下限。

例如，箭头向上指示的范围为0-20L/min。

- 其他标记：根据具体需求，图形符号还可以包含其他标记，如阀门类型、流量方向等。

这些标记有助于完整地描述先导式溢流阀的功能和参数。

结论：通过先导式溢流阀的图形符号，工程师和操作员可以准确地了解其在液压系统中的位置和功能。

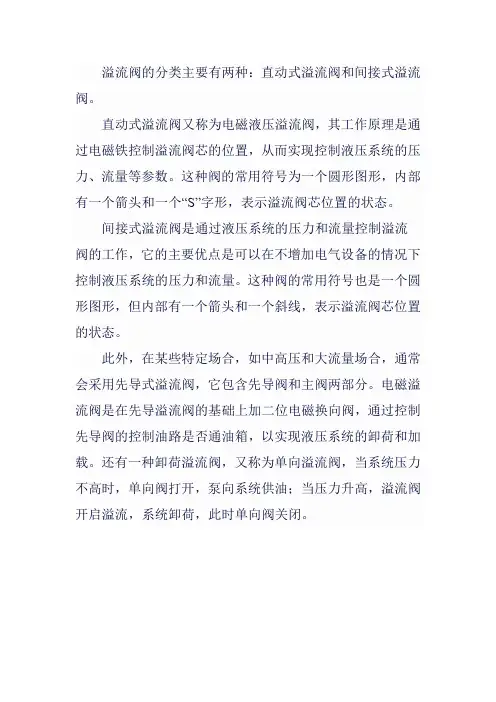

溢流阀的分类主要有两种：直动式溢流阀和间接式溢流阀。

直动式溢流阀又称为电磁液压溢流阀，其工作原理是通过电磁铁控制溢流阀芯的位置，从而实现控制液压系统的压力、流量等参数。

这种阀的常用符号为一个圆形图形，内部有一个箭头和一个“S”字形，表示溢流阀芯位置的状态。

间接式溢流阀是通过液压系统的压力和流量控制溢流阀的工作，它的主要优点是可以在不增加电气设备的情况下控制液压系统的压力和流量。

这种阀的常用符号也是一个圆形图形，但内部有一个箭头和一个斜线，表示溢流阀芯位置的状态。

此外，在某些特定场合，如中高压和大流量场合，通常会采用先导式溢流阀，它包含先导阀和主阀两部分。

电磁溢流阀是在先导溢流阀的基础上加二位电磁换向阀，通过控制先导阀的控制油路是否通油箱，以实现液压系统的卸荷和加载。

还有一种卸荷溢流阀，又称为单向溢流阀，当系统压力不高时，单向阀打开，泵向系统供油；当压力升高，溢流阀开启溢流，系统卸荷，此时单向阀关闭。

先导式溢流阀图形符号引言先导式溢流阀是一种常用于液压系统中的溢流阀。

为了方便工程师和操作人员理解和使用先导式溢流阀，图形符号在液压系统设计和文档中起到了重要的作用。

本文将介绍先导式溢流阀的图形符号及其表示意义，并通过Markdown文本格式展示相关图形符号。

先导式溢流阀图形符号先导式溢流阀的图形符号在国际标准ISO1219-1中定义。

以下是先导式溢流阀常见的图形符号：常开型先导式溢流阀先导式溢流阀的常开型图形符号如下：------| |In ------> | || | ----> Out| |------图1：常开型先导式溢流阀图1中，In表示进口，Out表示出口。

该符号表示了先导式溢流阀的常开状态。

常闭型先导式溢流阀先导式溢流阀的常闭型图形符号如下：------| |In ------> | || | ----> Out| |------|||VReturn图2：常闭型先导式溢流阀图2中，In表示进口，Out表示出口，Return表示回油口。

该符号表示了先导式溢流阀的常闭状态。

先导式溢流阀图形符号的表示意义先导式溢流阀的图形符号通过不同的线条和箭头表示了不同的液压流向和阀门状态。

下面是先导式溢流阀图形符号的表示意义：•进口（In）：表示液压元件或系统的进口流体。

•出口（Out）：表示液压元件或系统的出口流体。

•回油口（Return）：表示液压元件或系统的回油流体。

通过对这些符号的组合和表示，我们可以方便地了解先导式溢流阀在液压系统中的位置和工作状态，从而进行液压系统的设计和调试。

结论本文介绍了先导式溢流阀的图形符号及其表示意义。

通过对先导式溢流阀图形符号的了解，我们可以更好地理解和使用先导式溢流阀，从而优化液压系统的设计和运行。

希望本文对读者有所帮助。

参考文献：1.ISO 1219-1:2012, Fluid power systems and components – Graphicalsymbols and circuit diagrams – Part 1: Graphical symbols for conventional use and data-processing applications.2.Jack A. Collins, Design of Hydraulic Control Systems, Wiley-Interscience, 1981.注：以上符号仅供示意，实际应用中请参考相关标准和文档。

溢流阀图形标记之阳早格格创做
（戴自GB/T786.1-1993)
名称符号道明溢流阀普遍标记或者曲动型溢流阀开始型溢流阀
开始型电磁溢流阀（常关）
曲动式比率溢流阀
开始比率溢流阀
卸荷溢流阀p
2>p
1
时卸荷
单背溢流阀曲动式，中部鼓油:

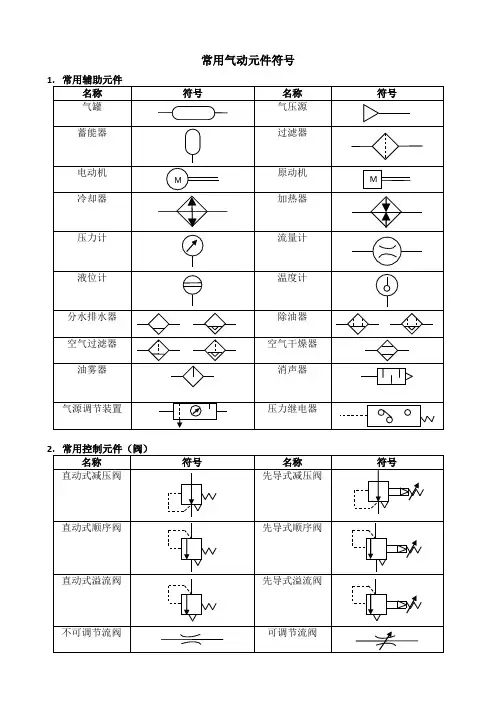

时常使用气压元件本能标记
1. 储气罐
2. 空压机
3. 空压泵
4. 油火分散器
油火分散器—人为搁火
油火分散器—自动搁火5. 分火滤气器
10. 仄安阀
仄安阀
11. 节流阀
节流阀
12. 单背节流阀
单背节流阀
13. 单背程序阀
单背程序阀
14. 溢流式减压阀
溢流式减压阀
分火滤气器—人为搁火
分火滤气器—自动搁火
6. 油雾器
一次油雾器
两次油雾器
7. 搞燥器
搞燥器
8. 电气变换器
电气变换器9. 气电变换器
气电变换器。

电磁先导溢流阀符号
电磁先导溢流阀的符号通常由多个元素组成，以图形方式呈现。

符号以一个正方形为基础，中间有一个斜线，表示阀的位置。

在阀的右上方，有一个带有箭头的圆圈，表示电磁控制信号的进入口。

在阀的左下方，有一个带有箭头的三角形，表示控制命令通过阀的泄压口释放。

此外，在图形符号中，每个元素都有其特定的意义和功能。

例如，正方形表示阀体，通常由金属制成并具有一定的耐压能力；箭头表示电磁线圈，通过电流的变化产生电磁力，控制阀芯的移动；三角形表示阀芯，通过电磁力的作用控制溢流阀的开启和关闭；而溢流口则是当液压系统的压力超过设定值时，会打开的溢流口，使液压油回流，从而降低压力。
