先导式溢流阀动画图解

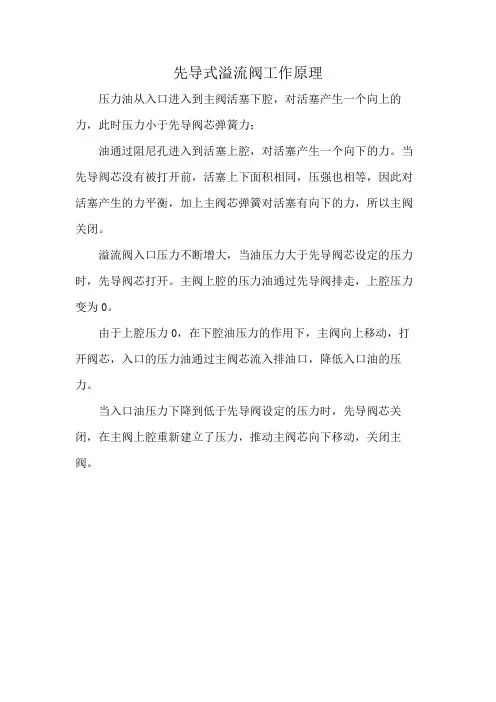

先导式溢流阀工作原理
压力油从入口进入到主阀活塞下腔，对活塞产生一个向上的力，此时压力小于先导阀芯弹簧力；
油通过阻尼孔进入到活塞上腔，对活塞产生一个向下的力。

当先导阀芯没有被打开前，活塞上下面积相同，压强也相等，因此对活塞产生的力平衡，加上主阀芯弹簧对活塞有向下的力，所以主阀关闭。

溢流阀入口压力不断增大，当油压力大于先导阀芯设定的压力时，先导阀芯打开。

主阀上腔的压力油通过先导阀排走，上腔压力变为0。

由于上腔压力0，在下腔油压力的作用下，主阀向上移动，打开阀芯，入口的压力油通过主阀芯流入排油口，降低入口油的压力。

当入口油压力下降到低于先导阀设定的压力时，先导阀芯关闭，在主阀上腔重新建立了压力，推动主阀芯向下移动，关闭主阀。

38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

先导式yf型溢流阀的结构及工作原理
先导式yf型溢流阀是一种常用的液压控制元件，被广泛应用于各种液压系统中。

它的结构简单、工作可靠，能够实现液压系统的流量控制和压力限制。

下面，我们来详细了解一下先导式yf型溢流阀的结构及工作原理。

1. 结构
先导式yf型溢流阀主要由阀体、阀芯、弹簧、调节螺母和密封件等组成。

其结构如下图所示：
其中，阀体是整个溢流阀的主体部分，内部设置有溢流口和油液进出口。

阀芯是通过弹簧和调节螺母来控制的，当系统压力超过预设值时，阀芯会被压力推动向上，使溢流口开启，从而使过多的油液流出，保持系统压力稳定。

调节螺母可以根据需要进行调节，以达到所需的压力限制值。

2. 工作原理
先导式yf型溢流阀的工作原理比较简单。

当系统压力超过预设值时，阀芯会被压力推向上方，使溢流口开启，过多的油液会从溢流口流出，从而保持系统压力稳定。

当系统压力下降到预设值以下时，阀芯会被弹簧推回原位，溢流口关闭，系统压力得到恢复。

总之，先导式yf型溢流阀是一种可靠的液压控制元件，能够实现液压系统的流量控制和压力限制。

其结构简单、工作可靠，具有很高的实用价值。

- 1 -。

ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀工作原理分解ATOS阿托斯先导型溢流阀有多种结构。

图6.9所示是一种典型的三节同心结构先导型溢流阀，它由先导阀(Pilot Valve)和主阀(Main Valve)两部分组成。

该阀原理如图6.10所示。

图中，锥式先导阀1、主阀芯上的阻尼孔（固定节流孔）5及调压弹簧9一起构成先导级半桥分压式压力负反馈控制，负责向主阀芯6的上腔提供经过先导阀稳压后的主级指令压力P2。

主阀芯是主控回路的比较器，上端面作用有主阀芯的指令力P2A2，下端面作为主回路的测压面，作用有反馈力P1A1，其合力可驱动阀芯，调节溢流口的大小，后达到对进口压力P1进行调压和稳压的目的。

图6.9 YF型三节同心先导型溢流阀结构图(管式) [1] 1;-;锥阀(Pilot Valve)(先导阀)；2;-;锥阀座(Poppet Seat)；3;-;阀盖(Valve Cap)；4;-;阀体(Valve Body)；5;-;阻尼孔(Orifice)；6;-;主阀芯(Main Spool)；7;-;主阀座(Main Valve Seat)；8;-;主阀弹簧(Main Spring)；9;-;调压(Adjustment Spring) (先导阀)弹簧；10;-;调节螺钉；11;-;调节手轮。

ATOS阿托斯先导型溢流阀工作分解工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。

当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于下端位置，阀口关闭。

当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。

由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。

调节先导阀的调压弹簧9，便可调整溢流压力。

先导式溢流阀常见故障原因与消除对策
一、先导式溢流阀故障原因
1、故障原因一：由于溢流阀的内部碳化硬度低，会发生腐蚀，引起
溢流阀内部阀座及阀瓣的损坏，导致关闭时动作不灵活，或溢流量不能正
常调节。

2、故障原因二：阀座内部的密封圈因老化、损坏等原因，导致溢流
阀无法及时关闭，或密封性能丧失，从而造成排放溢流量过大。

3、故障原因三：控制气体压力出现问题，引起溢流阀无法正常作动，从而导致溢流量出现波动。

4、故障原因四：溢流阀本身结构调试不当，或阀内部结构堵塞，使
得溢流阀无法正常开启关闭，从而造成排放溢流量过大，有时会发生阀门
异常振动现象。

二、消除先导式溢流阀故障的对策
1、清洗清洗溢流阀内部有杂质、污垢等，避免因杂质阻碍溢流阀的
开启和关闭，从而影响正常排放溢流量。

2、更换更换内部损坏的密封件，使之能够正常密封，从而避免因密
封不佳而造成排放溢流量过大。

3、检测调整控制气体的压力，以确保溢流阀及时开启关闭。

4、检测诊断溢流阀的结构，确认它的调整是正确的，确保它能够正
常开启关闭。

5、定期检查先导式溢流阀的排放量，确保排放量能够满足用户使用需求。

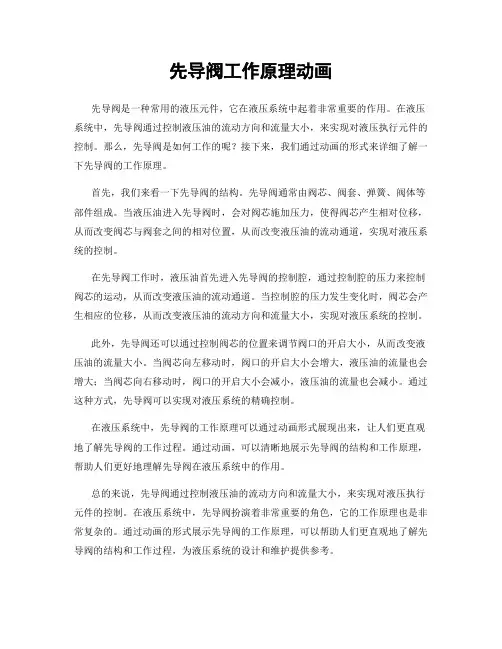

先导阀工作原理动画先导阀是一种常用的液压元件，它在液压系统中起着非常重要的作用。

在液压系统中，先导阀通过控制液压油的流动方向和流量大小，来实现对液压执行元件的控制。

那么，先导阀是如何工作的呢？接下来，我们通过动画的形式来详细了解一下先导阀的工作原理。

首先，我们来看一下先导阀的结构。

先导阀通常由阀芯、阀套、弹簧、阀体等部件组成。

当液压油进入先导阀时，会对阀芯施加压力，使得阀芯产生相对位移，从而改变阀芯与阀套之间的相对位置，从而改变液压油的流动通道，实现对液压系统的控制。

在先导阀工作时，液压油首先进入先导阀的控制腔，通过控制腔的压力来控制阀芯的运动，从而改变液压油的流动通道。

当控制腔的压力发生变化时，阀芯会产生相应的位移，从而改变液压油的流动方向和流量大小，实现对液压系统的控制。

此外，先导阀还可以通过控制阀芯的位置来调节阀口的开启大小，从而改变液压油的流量大小。

当阀芯向左移动时，阀口的开启大小会增大，液压油的流量也会增大；当阀芯向右移动时，阀口的开启大小会减小，液压油的流量也会减小。

通过这种方式，先导阀可以实现对液压系统的精确控制。

在液压系统中，先导阀的工作原理可以通过动画形式展现出来，让人们更直观地了解先导阀的工作过程。

通过动画，可以清晰地展示先导阀的结构和工作原理，帮助人们更好地理解先导阀在液压系统中的作用。

总的来说，先导阀通过控制液压油的流动方向和流量大小，来实现对液压执行元件的控制。

在液压系统中，先导阀扮演着非常重要的角色，它的工作原理也是非常复杂的。

通过动画的形式展示先导阀的工作原理，可以帮助人们更直观地了解先导阀的结构和工作过程，为液压系统的设计和维护提供参考。

先导式溢流阀的结构
先导式溢流阀主要由先导阀和主阀两部分构成。

先导阀实际上是一个小流量直动型溢流阀，其阀芯为锥阀。

主阀芯上有一阻尼孔，且上腔作用面积略大于下腔作用面积，其弹簧只在阀口关闭时起复位作用。

压力油从P口进入，通过阻尼孔后作用在导阀上。

当进油口压力较低，导阀上的液压作用力不足以克服导阀右边的弹簧的作用力时，导阀关闭，没有油液流过阻尼孔，所以主阀芯两端压力相等，在较软的主阀弹簧作用下主阀芯处于最下端位置，溢流阀阀口P和T隔断，没有溢流。

这样的结构特点使先导式溢流阀调节力矩大小远小于直动式溢流阀，并且启闭特性好。

根据使用环境的要求，先导式溢流阀可以选择内控内泄、内控外泄、外控内泄、外控外泄等多种控制形式。

先导式溢流阀工作原理图
抱歉，我无法传输图片。

但是，我可以向您解释先导式溢流阀的工作原理。

先导式溢流阀是一种常见的控制阀，用于调节液压系统中的流量和压力。

它主要由主阀和先导阀组成。

工作原理如下：
1. 流体从供应源进入溢流阀。

2. 流入主阀的压力会使主阀移动，并且液压通过主阀进入压力端口，并流出溢流端口。

3. 同时，液压也会进入先导阀，通过先导阀的节流孔流入主阀的控制腔。

4. 当主阀初始位置时，溢流端口关闭，液压在主阀的控制腔内增加。

5. 当流入主阀的液压压力达到一定值时，主阀开始移动并打开溢流端口。

6. 当主阀打开溢流端口时，流体可从主阀的控制腔流出，并进入溢流端口，从而形成测定的回路。

7. 随着溢流端口的打开，流体压力降低，主阀回到初始位置，
溢流端口关闭。

通过控制先导阀的节流孔和主阀的移动，可以达到通过溢流阀控制液压系统中的流量和压力的目的。
