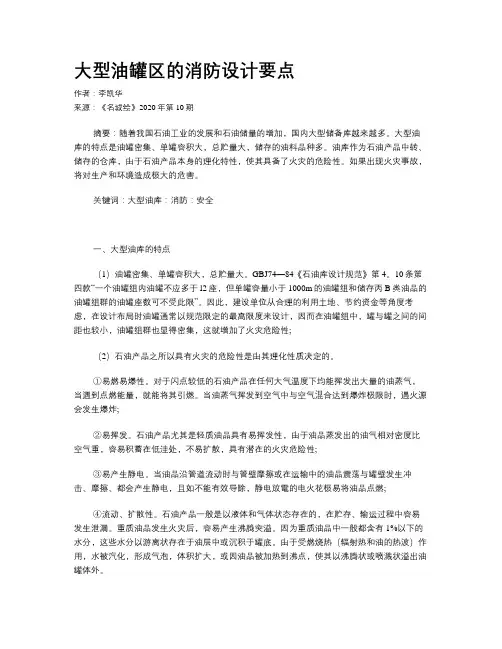

大型油罐区的消防设计要点作者:李凯华来源:《名城绘》2020年第10期摘要:随着我国石油工业的发展和石油储量的增加,国内大型储备库越来越多。
大型油库的特点是油罐密集、单罐容积大,总贮量大,储存的油料品种多。
油库作为石油产品中转、储存的仓库,由于石油产品本身的理化特性,使其具备了火灾的危险性。
如果出现火灾事故,将对生产和环境造成极大的危害。
关键词:大型油库:消防:安全一、大型油库的特点(1)油罐密集、单罐容积大,总贮量大。
GBJ74—84《石油库设计规范》第4。
10条第四款“一个油罐组内油罐不应多于l2座,但单罐容量小于1000m的油罐组和储存丙B类油品的油罐组群的油罐座数可不受此限”。
因此,建设单位从合理的利用土地、节约资金等角度考虑,在设计布局时油罐通常以规范限定的最高限度来设计,因而在油罐组中,罐与罐之间的间距也较小,油罐组群也显得密集,这就增加了火灾危险性;(2)石油产品之所以具有火灾的危险性是由其理化性质决定的。
①易燃易爆性。
对于闪点较低的石油产品在任何大气温度下均能挥发出大量的油蒸气,当遇到点燃能量,就能将其引燃。
当油蒸气挥发到空气中与空气混合达到爆炸极限时,遇火源会发生爆炸;②易挥发。
石油产品尤其是轻质油品具有易挥发性,由于油品蒸发出的油气相对密度比空气重,容易积蓄在低洼处,不易扩散,具有潜在的火灾危险性;③易产生静电。
当油品沿管道流动时与管壁摩擦或在运输中的油品震荡与罐壁发生冲击、摩擦、都会产生静电,且如不能有效导除,静电放電的电火花极易将油品点燃;④流动、扩散性。
石油产品一般是以液体和气体状态存在的,在贮存、输运过程中容易发生泄漏。
重质油品发生火灾后,容易产生沸腾突溢。
因为重质油品中一般都含有1%以下的水分,这些水分以游离状存在于油层中或沉积于罐底。
由于受燃烧热(辐射热和油的热波)作用,水被汽化,形成气泡,体积扩大,或因油品被加热到沸点,使其以沸腾状或喷溅状溢出油罐体外。
二、大型油库防火设计要点(1)大型油库的选址应考虑风向、地势等因素的影响。

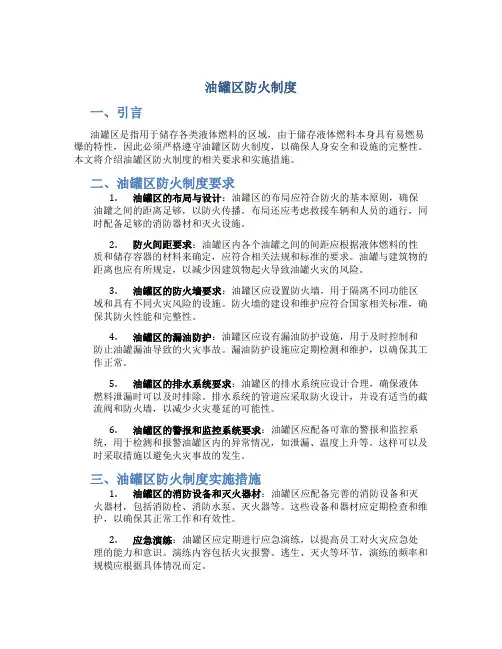

油罐区防火制度一、引言油罐区是指用于储存各类液体燃料的区域,由于储存液体燃料本身具有易燃易爆的特性,因此必须严格遵守油罐区防火制度,以确保人身安全和设施的完整性。
本文将介绍油罐区防火制度的相关要求和实施措施。
二、油罐区防火制度要求1.油罐区的布局与设计:油罐区的布局应符合防火的基本原则,确保油罐之间的距离足够,以防火传播。
布局还应考虑救援车辆和人员的通行,同时配备足够的消防器材和灭火设施。
2.防火间距要求:油罐区内各个油罐之间的间距应根据液体燃料的性质和储存容器的材料来确定,应符合相关法规和标准的要求。
油罐与建筑物的距离也应有所规定,以减少因建筑物起火导致油罐火灾的风险。
3.油罐区的防火墙要求:油罐区应设置防火墙,用于隔离不同功能区域和具有不同火灾风险的设施。
防火墙的建设和维护应符合国家相关标准,确保其防火性能和完整性。
4.油罐区的漏油防护:油罐区应设有漏油防护设施,用于及时控制和防止油罐漏油导致的火灾事故。
漏油防护设施应定期检测和维护,以确保其工作正常。
5.油罐区的排水系统要求:油罐区的排水系统应设计合理,确保液体燃料泄漏时可以及时排除。
排水系统的管道应采取防火设计,并设有适当的截流阀和防火墙,以减少火灾蔓延的可能性。
6.油罐区的警报和监控系统要求:油罐区应配备可靠的警报和监控系统,用于检测和报警油罐区内的异常情况,如泄漏、温度上升等。
这样可以及时采取措施以避免火灾事故的发生。
三、油罐区防火制度实施措施1.油罐区的消防设备和灭火器材:油罐区应配备完善的消防设备和灭火器材,包括消防栓、消防水泵、灭火器等。
这些设备和器材应定期检查和维护,以确保其正常工作和有效性。
2.应急演练:油罐区应定期进行应急演练,以提高员工对火灾应急处理的能力和意识。
演练内容包括火灾报警、逃生、灭火等环节,演练的频率和规模应根据具体情况而定。
3.员工培训:油罐区的员工应接受防火培训,了解油罐区的防火制度和相关操作规程,并学习如何正确使用消防设备和灭火器材。

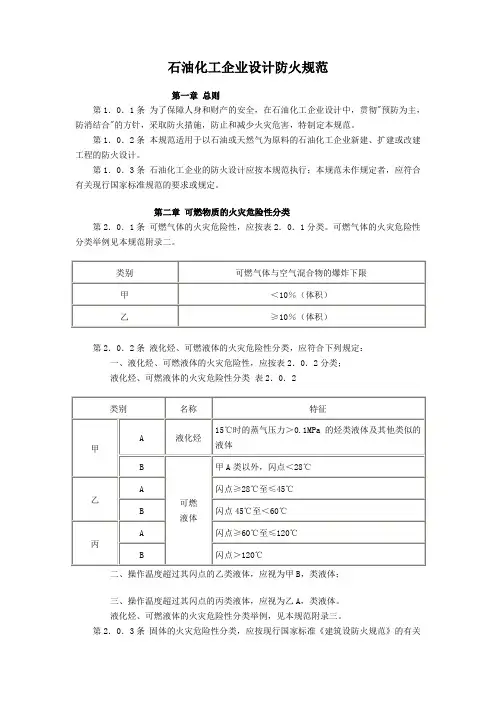

石油化工企业设计防火规范第一章总则第1.0.1条为了保障人身和财产的安全,在石油化工企业设计中,贯彻"预防为主,防消结合"的方针,采取防火措施,防止和减少火灾危害,特制定本规范。
第1.0.2条本规范适用于以石油或天然气为原料的石油化工企业新建、扩建或改建工程的防火设计。
第1.0.3条石油化工企业的防火设计应按本规范执行;本规范未作规定者,应符合有关现行国家标准规范的要求或规定。
第二章可燃物质的火灾危险性分类第2.0.1条可燃气体的火灾危险性,应按表2.0.1分类。
可燃气体的火灾危险性分类举例见本规范附录二。
类别可燃气体与空气混合物的爆炸下限甲<10%(体积)乙≥10%(体积)第2.0.2条液化烃、可燃液体的火灾危险性分类,应符合下列规定:一、液化烃、可燃液体的火灾危险性,应按表2.0.2分类;液化烃、可燃液体的火灾危险性分类表2.0.2类别名称特征甲A 液化烃15℃时的蒸气压力>0.1MPa的烃类液体及其他类似的液体B可燃液体甲A类以外,闪点<28℃乙A 闪点≥28℃至≤45℃B 闪点45℃至<60℃丙A 闪点≥60℃至≤120℃B 闪点>120℃二、操作温度超过其闪点的乙类液体,应视为甲B,类液体;三、操作温度超过其闪点的丙类液体,应视为乙A,类液体。
液化烃、可燃液体的火灾危险性分类举例,见本规范附录三。
第2.0.3条固体的火灾危险性分类,应按现行国家标准《建筑设防火规范》的有关规定执行。
甲、乙、丙类固体的火灾危险性分类举例,见本规范附录四。
第三章区域规划与工厂总体布置第一节区域规划第3.l.1条在进行区域规划时,应根据石油化工企业及其相邻的工厂或设施的特点和火灾危险性,结合地形、风向等条件,合理布置。
第3.I.2条石油化工企业的生产区,宜位于邻近城镇或居住区全年最小频率风向的上风侧。
第3.I.3条在山区或丘陵地区,石油化工企业的生产区应避免布置在窝风地带。
第3.I.4条石油化工企业的生产区沿江河岸布置时,宜位于邻近江河的城镇、重要桥梁、大型锚地、船厂等重要建筑物或构筑物的下游。

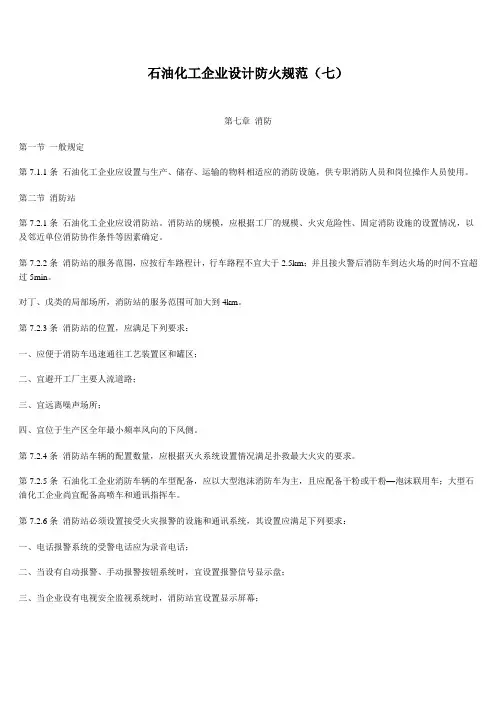

石油化工企业设计防火规范(七)第七章消防第一节一般规定第7.1.1条石油化工企业应设置与生产、储存、运输的物料相适应的消防设施,供专职消防人员和岗位操作人员使用。
第二节消防站第7.2.1条石油化工企业应设消防站。
消防站的规模,应根据工厂的规模、火灾危险性、固定消防设施的设置情况,以及邻近单位消防协作条件等因素确定。
第7.2.2条消防站的服务范围,应按行车路程计,行车路程不宜大于2.5km;并且接火警后消防车到达火场的时间不宜超过5min。
对丁、戊类的局部场所,消防站的服务范围可加大到4km。
第7.2.3条消防站的位置,应满足下列要求:一、应便于消防车迅速通往工艺装置区和罐区;二、宜避开工厂主要人流道路;三、宜远离噪声场所;四、宜位于生产区全年最小频率风向的下风侧。
第7.2.4条消防站车辆的配置数量,应根据灭火系统设置情况满足扑救最大火灾的要求。
第7.2.5条石油化工企业消防车辆的车型配备,应以大型泡沫消防车为主,且应配备干粉或干粉—泡沫联用车;大型石油化工企业尚宜配备高喷车和通讯指挥车。
第7.2.6条消防站必须设置接受火灾报警的设施和通讯系统,其设置应满足下列要求:一、电话报警系统的受警电话应为录音电话;二、当设有自动报警、手动报警按钮系统时,宜设置报警信号显示盘;三、当企业设有电视安全监视系统时,消防站宜设置显示屏幕;四、当企业设有自动灭火系统时,其反馈信号在消防站宜有显示。
第7.2.7条消防站内储存泡沫液量较多时,宜设置向消防车快速灌装泡沫液的设施。
一级消防站尚宜设置泡沫液罐拖车或运输车,且车上应配备向消防车输送泡沫液的设施。
第7.2.8条消防总站应由车库、通讯室、办公室、值勤宿舍、药剂库、器材库、蓄电池室、干燥室(寒冷或多雨地区)、培训学习室及训练场、训练塔,以及其他必要的生活设施等组成。
消防分站的组成,可根据实际需要确定。
第7.2.9条消防车库的耐火等级不应低于二级;车库室内温度不宜低于12℃。

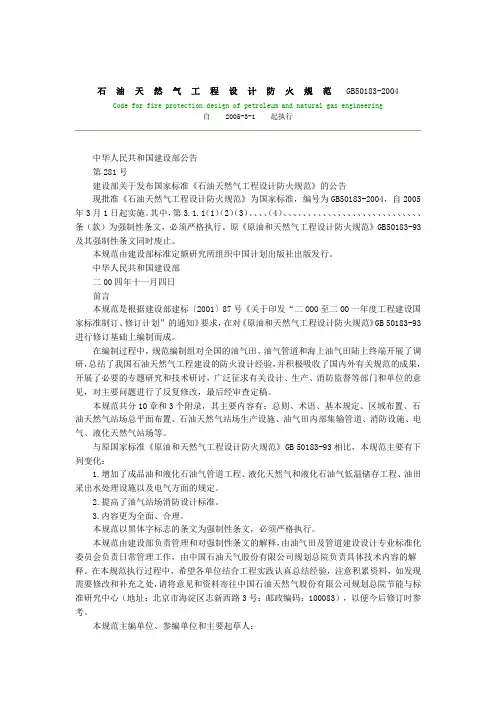

石油天然气工程设计防火规范GB50183-2004 Code for fire protection design of petroleum and natural gas engineering自2005-3-1 起执行中华人民共和国建设部公告第281号建设部关于发布国家标准《石油天然气工程设计防火规范》的公告现批准《石油天然气工程设计防火规范》为国家标准,编号为GB50183-2004,自2005年3月1日起实施。
其中,第3.1.1(1)(2)(3)、、、、(4)、、、、、、、、、、、、、、、、、、、、、、、、、、、、条(款)为强制性条文,必须严格执行。
原《原油和天然气工程设计防火规范》GB50183-93及其强制性条文同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00四年十一月四日前言本规范是根据建设部建标〔2001〕87号《关于印发“二OOO至二OO一年度工程建设国家标准制订、修订计划”的通知》要求,在对《原油和天然气工程设计防火规范》GB 50183-93进行修订基础上编制而成。
在编制过程中,规范编制组对全国的油气田、油气管道和海上油气田陆上终端开展了调研,总结了我国石油天然气工程建设的防火设计经验,并积极吸收了国内外有关规范的成果,开展了必要的专题研究和技术研讨,广泛征求有关设计、生产、消防监督等部门和单位的意见,对主要问题进行了反复修改,最后经审查定稿。
本规范共分10章和3个附录,其主要内容有:总则、术语、基本规定、区域布置、石油天然气站场总平面布置、石油天然气站场生产设施、油气田内部集输管道、消防设施、电气、液化天然气站场等。
与原国家标准《原油和天然气工程设计防火规范》GB 50183-93相比,本规范主要有下列变化:1.增加了成品油和液化石油气管道工程、液化天然气和液化石油气低温储存工程、油田采出水处理设施以及电气方面的规定。
2.提高了油气站场消防设计标准。

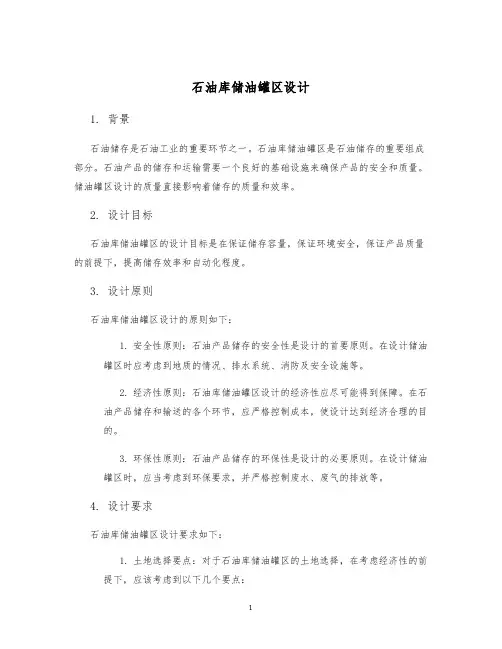

石油库储油罐区设计1. 背景石油储存是石油工业的重要环节之一。
石油库储油罐区是石油储存的重要组成部分。
石油产品的储存和运输需要一个良好的基础设施来确保产品的安全和质量。
储油罐区设计的质量直接影响着储存的质量和效率。
2. 设计目标石油库储油罐区的设计目标是在保证储存容量,保证环境安全,保证产品质量的前提下,提高储存效率和自动化程度。
3. 设计原则石油库储油罐区设计的原则如下:1.安全性原则:石油产品储存的安全性是设计的首要原则。
在设计储油罐区时应考虑到地质的情况、排水系统、消防及安全设施等。
2.经济性原则:石油库储油罐区设计的经济性应尽可能得到保障。
在石油产品储存和输送的各个环节,应严格控制成本,使设计达到经济合理的目的。
3.环保性原则:石油产品储存的环保性是设计的必要原则。
在设计储油罐区时,应当考虑到环保要求,并严格控制废水、废气的排放等。
4. 设计要求石油库储油罐区设计要求如下:1.土地选择要点:对于石油库储油罐区的土地选择,在考虑经济性的前提下,应该考虑到以下几个要点:•土地必须地处容易保护的地形上。
•土地距离城市和人口中心较远。
•土地是建筑物或道路因素的干扰下最少。
•土地环境和气候条件呈适宜的状态。
2.壁体设计要点:储油罐体积较大,储存的质量也很高,因此壁体设计至关重要。
在壁体设计中应注意以下几点:•要注意选择适当的材料。
•要保证足够的强度和耐腐蚀性。
•壁体设计应考虑到温度变化的影响,力求保持平衡。
3.排水系统要点:储油罐内的液体除了在取出时候进入管道,还必须有一个完善的排水系统。
在排水设计中应注意以下几点:•选用合适的管道和管件,以避免相互堵塞和破损。
•要安排合理的排水方案和设备。
•强化排水和过滤工作,保证油品的清洁度。
4.安全与消防系统要点:储油罐区内的安全和消防系统既繁琐又细致。
在安全设计中应注意以下几点:•对罐区进行分类,注重防火墙的设立并要求具备通风、防火灭火等措施。
•建立相应的安装、操作规程和操作员培训制度,保证设备的正常使用。
石油天然气工程设计防火规范GB50183-2004 Code for fire protection design of petroleum and natural gas engineering自2005-3-1 起执行中华人民共和国建设部公告第281号建设部关于发布国家标准《石油天然气工程设计防火规范》的公告现批准《石油天然气工程设计防火规范》为国家标准,编号为GB50183-2004,自2005年3月1日起实施。
其中,第3.1.1(1)(2)(3)、3.2.2、3.2.3、4.0.4、5.1.8(4)、5.2.1、5.2.2、5.2.3、5.2.4、5.3.1、6.1.1、6.4.1、6.4.8、6.5.7、6.5.8、6.7.1、6.8.7、7.3.2、7.3.3、8.3.1、8.4.2、8.4.3、8.4.5、8.4.6、8.4.7、8.4.8、8.5.4、8.5.6、8.6.1、9.1.1、9.2.2、9.2.3、10.2.2条(款)为强制性条文,必须严格执行。
原《原油和天然气工程设计防火规范》GB50183-93及其强制性条文同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00四年十一月四日前言本规范是根据建设部建标〔2001〕87号《关于印发“二OOO至二OO一年度工程建设国家标准制订、修订计划”的通知》要求,在对《原油和天然气工程设计防火规范》GB 50183-93进行修订基础上编制而成。
在编制过程中,规范编制组对全国的油气田、油气管道和海上油气田陆上终端开展了调研,总结了我国石油天然气工程建设的防火设计经验,并积极吸收了国内外有关规范的成果,开展了必要的专题研究和技术研讨,广泛征求有关设计、生产、消防监督等部门和单位的意见,对主要问题进行了反复修改,最后经审查定稿。
本规范共分10章和3个附录,其主要内容有:总则、术语、基本规定、区域布置、石油天然气站场总平面布置、石油天然气站场生产设施、油气田内部集输管道、消防设施、电气、液化天然气站场等。
安全管理编号:LX-FS-A52208 油品储罐区的防火对策标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写:_________________________审批:_________________________时间:________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑油品储罐区的防火对策标准范本使用说明:本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性,导向性的规划,并要求相关人员共同遵守对应的办事规程与行动准则,使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整,套用时请仔细阅读。
1、油品罐区的一般防火要求⑴油品罐区内油罐的布置要符合要求⑵罐区要设置防火堤。
①防火堤应采用非燃烧材料建造。
防火堤的实高应比计算高度高出0.2米。
立式油罐的防火堤实际高不应低于1米,且不应高于2.2米。
卧式油罐的防火堤实际高不应低于0.5米。
②防火堤应能承受所容纳油品的静压力。
③油罐组防火堤的人行踏步不应少于两处。
④严禁在防火堤上开洞管线穿越防火堤处,必须采用非燃烧材料严密封实。
⑶罐区要设置消防车道或可供消防车通行的且宽度不小于6米的平坦空地。
消防车道应尽量采用水泥路面,而且应尽量采用双车道。
路边至防火堤基脚距离应不小于3米。
消防车道两侧不宜栽植树木。
⑷罐区排水的要求在油罐区的雨水排水管道穿越防火堤处,应设置能在堤外操纵的封闭装置;油罐组的排水管道出口处应设置水封井。
储油罐施工防火措施是指在储油罐的设计、施工和使用过程中,通过一系列措施来预防和控制火灾的发生,保障储油罐的安全运行。
下面将详细阐述储油罐施工防火措施。
1. 设计防火措施:(1)合理选择储油罐材料:选择适宜的材料来制造储油罐,如选用耐高温、耐腐蚀、耐压的材质,并做好防火涂料防护。
(2)设置防火墙:根据储油罐的数量和容积,合理设置防火墙,将储油罐分隔开,防止火灾蔓延。
(3)设置喷淋系统:在储油罐及其周围设置喷淋系统,可在火灾发生时迅速喷洒灭火剂,防止火势扩大。
(4)配置火灾报警系统:在储油罐周围设置火灾报警器,一旦发生火灾,则及时报警并通知相关人员处理。
2. 施工防火措施:(1)安全防火教育:施工前,对参与施工的人员进行安全防火教育,提高他们对火灾的认知和应急处理的能力。
(2)严格施工管理:制定施工方案,合理安排施工流程,确保施工过程中遵守防火规定,并配备专门的储油罐施工监督人员,严格执行安全操作制度。
(3)焊接防火措施:在焊接过程中,采取一系列防火措施,如搭设防火屏障、加装防火卷帘等措施,防止火花落在储油罐上,引起起火事故。
(4)设施检测:对施工完毕的储油罐设施进行严格检测,确保其符合安全要求,并进行消防设施和灭火器材的配备。
3. 使用防火措施:(1)储油罐周围防火带:维持储油罐周围一定的防火带,确保周围环境无可燃物,并做好日常的清理工作。
(2)定期巡检:对储油罐及其周围的设施进行定期巡检,及时发现存在的安全隐患并及时处理。
(3)严格安全操作规程:在储油罐的使用过程中,对工作人员进行严格的安全操作培训,确保操作符合要求,不产生摩擦火花、电火花等因素。
(4)密封措施:保持储油罐的密封性,防止油气泄露,在进出口处设置防火门和油气回收装置。
储油罐施工防火措施的目的是为了预防火灾的发生和控制火灾的扩散,减少人身和财产的损失。
在储油罐的设计、施工和使用过程中,必须严格按照相关安全规范进行操作,并定期进行检查和维修,确保储油罐的安全运行。
液化烃罐区消防8.10.1 液化烃罐区应设置消防冷却水系统,并应配置移动式干粉等灭火设施。
8.10.2 全压力式及半冷冻式液化烃储罐采用的消防设施应符合下列规定:1. 当单罐容积等于或大于1000m3时,应采用固定式水喷雾(水喷淋)系统及移动消防冷却水系统;2. 当单罐容积大于100m3,且小于1000m3时,应采用固定式水喷雾(水喷淋)系统或固定式水炮及移动式消防冷却系统。
当采用固定式水炮作为固定消防冷却设施时,其冷却用水量不宜小于水量计算值的1.3倍,消防水炮保护范围应覆盖每个液化烃罐;3. 当单罐容积小于或等于100m3时,可采用移动式消防冷却水系统,其罐区消防冷却用水量不得低于100L/s。
8.10.3 液化烃罐区的消防冷却总用水量应按储罐固定式消防冷却用水量与移动消防冷却用水量之和计算。
8.10.4 全压力式及半冷冻式液化烃储罐固定式消防冷却水系统的用水量计算应符合下列规定:1. 着火罐冷却水供给强度不应小于9L/min·m2;2. 距着火罐罐壁 1.5倍着火罐直径范围内的邻近罐冷却水供给强度不应小于9L/min·m2;3. 着火罐冷却面积应按其罐体表面积计算;邻近罐冷却面积应按其半个罐体表面积计算;4. 距着火罐罐壁1.5倍着火罐直径范围的邻罐超过3个时,冷却水量可按3个罐的用水量计算。
8.10.5 移动消防冷却用水量应按罐组内最大一个储罐用水量确定,并应符合下列规定:1. 储罐容积小于400m3时,不应小于30L/s,大于或等于400m3小于1000m3时,不应小于45L/s;大于或等于1000m3时,不应小于80L/s;2. 当罐组只有一个储罐时,计算用水量可减半。
8.10.6 全冷冻式液化烃储罐的固定消防冷却供水系统的设置应符合下列规定:1. 当单防罐外壁为钢制时,其消防用水量按着火罐和距着火罐1.5倍直径范围内邻近罐的固定消防冷却用水量及移动消防用水量之和计算。
甲、乙、丙类液体、气体储罐(区)和可燃材料堆场防火设计一、一般规定1、甲、乙、丙类液体储罐区、液化石油气储罐区、可燃、助燃气体储罐区、可燃材料堆场等,应设置在城市(区域)的边缘或相对独立的安全地带,并宜设置在城市(区域)全年最小频率风向的上风侧。
甲、乙、丙类液体储罐(区)宜布置在地势较低的地带。
当布置在地势较高的地带时,应采取安全防护设施。
液化石油气储罐(区)宜布置在地势平坦、开阔等不易积存液化石油气的地带。
2、桶装、瓶装甲类液体不应露天存放。
3、液化石油气储罐组或储罐区四周应设置高度不小于1.0m的不燃烧体实体防护墙。
4、甲、乙、丙类液体储罐区、液化石油气储罐区、可燃、助燃气体储罐区、可燃材料堆场,应与装卸区、辅助生产区及办公区分开布置。
二、甲、乙、丙类液体储罐(区)的防火间距1、当甲、乙类液体和丙类液体储罐布置在同一储罐区时,其总储量可按1m3甲、乙类液体相当于5m3丙类液体折算。
2、储罐防火堤外侧基脚线至建筑物的距离不应小于10m。
3、浮顶储罐区或闪点大于120℃的液体储罐区与建筑物的防火间距,可按本表的规定减少25%。
4、当数个储罐区布置在同一库区内时,储罐区之间的防火间距不应小于本表相应储量的储罐区与四级耐火等级建筑之间防火间距的较大值。
5、直埋地下的甲、乙、丙类液体卧式罐,当单罐容积不大于50m3,总容积不大于200m3时,与建筑物之间的防火间距可按本表规定减少50%。
6、室外变、配电站指电力系统电压为35kV~500kV且每台变压器容量在10MV•A以上的室外变、配电站以及工业企业的变压器总油量大于5t的室外降压变电站。
组内储罐的布置不应超过两排。
甲、乙类液体立式储罐之间的防火间距不应小于2m,卧式储罐之间的防火间距不应小于0.8m;丙类液体储罐之间的防火间距不限。
7、甲、乙、丙类液体的地上式、半地下式储罐区的每个防火堤内,宜布置火灾危险性类别相同或相近的储罐。
沸溢性液体储罐与非沸溢性液体储罐不应布置在同一防火堤内。

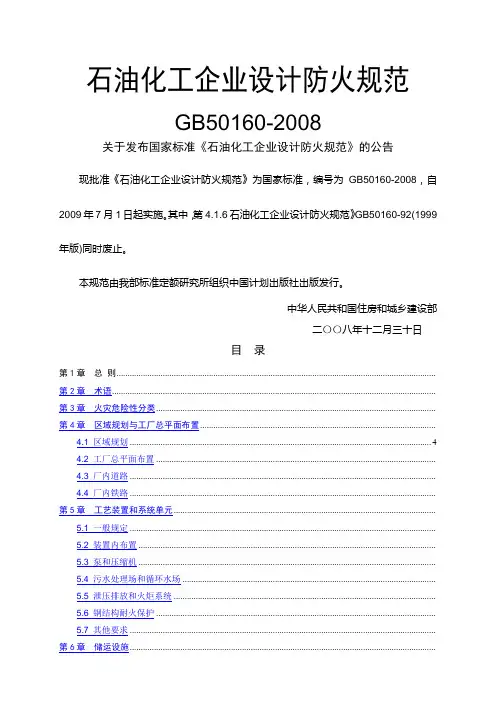

石油化工企业设计防火规范GB50160-2008关于发布国家标准《石油化工企业设计防火规范》的公告现批准《石油化工企业设计防火规范》为国家标准,编号为GB50160-2008 ,自2009 年 7 月 1 日起实施。
其中,第 4.1.6 、4.1.8 、4.1.9 、4.2.12 、4.4.6 、5.1.3 、5.2.1 、5.2.7 、5.2.16 、5.2.18(2 、 3、 5)、5.3.3(1 、2) 、5.3.4 、5.5.1 、5.5.2 、5.5.12 、5.5.13 、5.5.14 、5.5.17 、5.5.21(1 、2)、5.6.1 、6.2.6 、6.2.8 、6.3.2(1 、2、4、5)、6.3.6 、6.4.1(2 、3)、 6.4.2(6) 、 6.4.3(1 、2)、6.4.4(1) 、6.5.1(2) 、6.6.3 、6.6.5 、7.1.4 、 7.2.2 、7.2.16 、7.3.3 、8.3.1 、8.3.8 、8.4.5(1) 、8.7.2(1 、2)、8.10.1 、8.10.4(1 、2、3)、8.12.1 、8.12.2(1) 、9.1.4 、9.2.3(1) 、9.3.1 条(款)为强制性条文,必须严格执行。
原《石油化工企业设计防火规范》 GB50160-92(1999年版)同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇八年十二月三十日目录第 1 章总则 (1)第 2 章术语 (1)第 3 章火灾危险性分类 (3)第 4 章区域规划与工厂总平面布置 (4)4.1区域规划 (4)4.2工厂总平面布置 (6)4.3厂内道路 (9)4.4厂内铁路 (10)第 5 章工艺装置和系统单元 (10)5.1一般规定 (10)5.2装置内布置 (11)5.3泵和压缩机 (15)5.4污水处理场和循环水场 (16)5.5泄压排放和火炬系统 (16)5.6钢结构耐火保护 (18)5.7其他要求 (19)第 6 章储运设施 (20)6.1一般规定 (20)6.2可燃液体的地上储罐 (20)6.3液化烃、可燃气体、助燃气体的地上储罐 (22)6.4可燃液体、液化烃的装卸设施 (24)6.5灌装站 (26)6.6厂内仓库 (26)第 7 章管道布置 (27)7.1厂内管线综合 (27)7.2工艺及公用物料管道 (27)7.3含可燃液体的生产污水管道 (28)第 8 章消防 (29)8.1一般规定 (29)8.2消防站 (29)8.3消防水源及泵房308.4消防用水量 (30)8.5消防给水管道及消火栓 (32)8.6消防水炮、水喷淋和水喷雾 (33)8.7低倍数泡沫灭火系统 (34)8.8蒸汽灭火系统 (34)8.9灭火器设置 (35)8.10液化烃罐区消防 (36)8.11建筑物内消防 (37)8.12火灾报警系统 (38)第 9 章电气 (39)9.1消防电源、配电及一般要求 (39)9.2防雷 (40)9.3静电接地 (40)附录 A 防火间距起止点 (41)本规范用词说明 (41)第1章总则1.0.1 为了防止和减少石油化工企业火灾危害,保护人身和财产的安全,制定本规范。
储油罐防火要点范文储油罐是一种用于储存石油及其衍生产品的设备,具有高度的火灾危险性。
为了防止储油罐发生火灾,并降低火灾对环境和人员的危害,以下是储油罐防火的要点范文。
近年来,随着我国石油需求的不断增长,储油罐的数量也在不断增加。
正确的储油罐防火措施对于保护储油罐及周围环境的安全至关重要。
以下是储油罐防火的要点。
1.储油罐的设计和建设储油罐的设计和建设是防火的首要环节。
在设计储油罐时,应考虑以下要点:(1)选择合适的建筑材料,确保储油罐具有良好的耐火性能。
(2)合理设置储油罐的容量和厚度,确保其承载能力和耐火性。
(3)合理设置油罐之间的距离,以防止火灾蔓延。
2.储油罐周围的安全防护措施储油罐周围的安全防护措施是防火的重要手段。
在储油罐周围应设置防火墙、防火道、防火卷帘门等安全设施,确保及时隔离火灾源。
3.储油罐内部的安全控制措施储油罐内部的安全控制措施主要包括以下内容:(1)必须使用符合国家标准的油罐安全设备,如油罐液位检测仪、油罐温度检测仪等。
(2)定期进行油罐检查和保养,确保其正常运行。
(3)储油罐应设置可靠的压力释放装置,防止因油罐内压力异常而导致爆炸。
4.定期进行火灾应急演练定期进行火灾应急演练是提高火灾应对能力的有效手段。
储油罐管理单位应按照相关规定,定期组织火灾应急演练,测试火灾预警系统、灭火设备等的可行性和有效性。
5.设立专门的安全管理部门和岗位为了实施有效的储油罐防火措施,必须设立专门的安全管理部门和岗位。
安全管理部门应负责储油罐的日常安全管理工作,制定和执行相关的安全规章制度。
岗位人员应接受专门的培训,具备防火知识和技能。
6.组织员工的安全培训储油罐管理单位应组织员工的安全培训,提高员工的安全意识和防火能力。
培训内容可以包括火灾预防知识、火灾逃生技能、火灾应急处理等内容。
总结:以上是储油罐防火的要点范文。
储油罐作为储存石油等可燃液体的设备,具有较高的火灾风险。
为了预防和控制火灾,在储油罐的设计、建设、安全防护措施、内部安全控制措施等方面都需要进行全面的考虑和实施。
石油库储油罐区防火设计
储油罐区是石油库的核心和主体,通常包括储油罐、防火堤及消防设施等,主要用于接收、储存和输转成品油,通过装卸油栈桥向铁路槽车装运成品油,汁量所储存和输送的成品油。
油罐区作为石油产晶的蓄水池和调节器对石油樗生产和流通过程实施调节作用;作为油品的储存场所,对石油产品在相对停滞时起保护作用,便于对油品数量、质量的监督和检查;作为战略物资基地起到备战备荒的作用。
石油库的破坏性事故大多数是油罐、油罐区发生爆炸火灾事故。
油罐愈大愈难扑救,造成的损失愈大。
油罐区的规范设计和安全防范措施直接影响到其功能、作用的发挥及生产运营的安全。
1油罐区总容量的确定
油库容量的确定要考虑的因素较多,包括油库的类别和任务、油品来源的难易程度、油品供应范围、供需变化规律、进出油品的运输条件等,有时还与国际石油市场的变化形势有密切关系。
确定石油库容量的方法有周转系数法和储存天数法。
民航机场油库应符合《民用机场供油工程建设技术规范》(MH.I5008—2005)的要求.军用油库的容量应按军队相关规范进行确定。
商业油库一般采用周转系数法,石油化工企业的储运系统工程一般采用储存天数方法计算油罐容量。
1.1周转系数法
周转系数就是某种油品的油罐在一年内被周转使用的次数。
即:
周转系数(K)=某油品的年周转量/储备设备有效容量(1)
可见,周转系数越大,储油设备的利用率越高,储油成本越低。
各种油品的设汁容量可由式(2)求得:
K值的大小对确定油罐容量非常关键,但K值的确定是最困难的。
它和油库的类型、业务性质、国民经济发展趋势、交通运输条件、油品市场变化规律等因素有着密切的关系。
不能用公式简单计算出来,简单地指定一个数字范围也是不科学的。
如有的资料提出,在我国新设计的商业油库中,对一、二级油库K值取1~3,三级及其以下油库K值取4~8,这显然是过于保守的,即储油设备的利用率偏低,库容偏大,基建投资大,投资回收年限长。
K 值的大小应根据建库指令或项目建议书要求与建库单位协商确定。
油罐的储存系数η是指油罐储存油品的容量和油罐理论计算容量之比。
在《石油化工企业储运系统罐区设计规范》SH 3007中对油罐储存系数规定是:固定顶罐,罐容1000m3事,η=0.90。
浮顶罐和内浮顶罐,η0.90。
球罐和卧罐,η=0.90。
1.2 储存天数法
对某种油品的年周转量按该油品每年的操作天数均分,作为该油品的一天储存量,再确定该油品需要多少天的储存量才能满足油库正常的业务要求,并由此计算出该种油品的设计容量。
计算方法如式(3)。
石油化工企业的储运系统工程油罐的储存天数一般取决于原油的供应来源、交通运输条件、生产装置开停工情况及油品出厂方式等因素。
《石油化工企业储运系统罐区设计规范》SH3007规定成品油储存天数见表1。
表1 成品油储存天数
1.3 民航机场油库容量的确定
民航机场油库建设容量应满足《民用机场供油工程建设技术规范》(MHU5008—2005)的规定:“应按近期目标年预测的机场发展阶段规划、机型组合及所需用油量、油源、运输条件等因素综合确定。
油库容量宜按近期目标年预测30d供油量规划、设计。
可分期建设,但
应满足运行期间不少于10d供油容量的要求。
”。
