某公司三次元测量仪操作使用标准

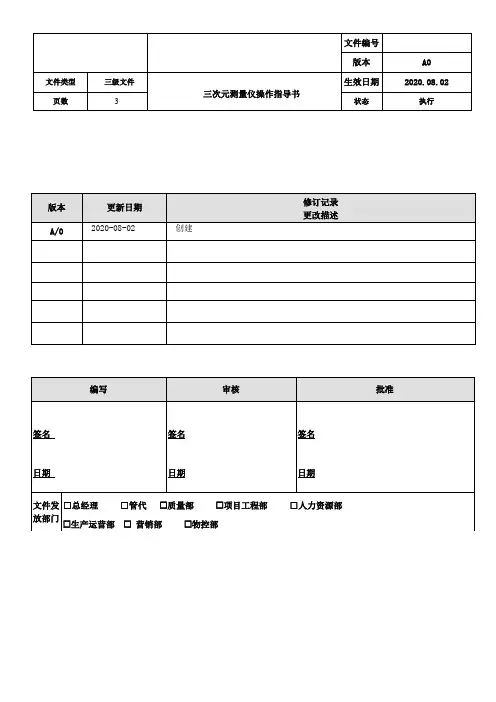

文件类型 三级文件三次元测量仪操作指导书生效日期2020.08.02页数4状态执行1. 目的为确保三次元测量的稳定性以及产品量测的准确性和延长仪器的使用寿命，特制定本操作规程2.工作环境条件：环境温度为23±3℃；环境相对湿度为40%-60%；电源：220V ±10V 50HZ ； 压缩空气输入压力：0.4MPa ～0.6MPa 。

压缩空气中不能含有油、水、杂质；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。

3、主机构成坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。

3、工作方法3.1 测量机启动前的准备3.1.1、检查机器的外观及机器导轨是否有障碍物，电缆及气路是否连接正常； 3.1.2、对导轨及工作台面进行清洁；主机控制系统计算机测量软件测头3.1.3、检查温度、气压、电压、地线等是否符合要求，对前置过滤器、储气罐、除水机进行放水检查；3.1.4、以上条件都具备后，接通UPS、除水机电源，打开气源开关。

3.2测量机系统启动3.2.1、打开计算机电源，启动计算机，打开测头控制器电源；3.2.2、打开控制系统电源，系统进入自检状态（操纵盒所有指示灯全亮）；3.2.3、待系统自检完毕，点击PC-DMIS 软件图示，启动软件系统；3.2.4、冷开机时，软件视窗会提示进行回机器零点的操作。

此时将操纵盒的“加电”键（右下角）按下，接通驱动电源，点击“确认”键，测量机进入回机器零点过程，三轴依据设定程序依次回零点；3.2.5、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。

3.3 测量机系统关闭3.3.1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；3.3.2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；3.3.3、关闭计算机电源，UPS、除水机电源，关闭气源开关。

3.4、电脑软件操作步骤详见三次元操作手册内软体PC-DMIS 操作说明.4、三次元操作注意事项4.1、开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。

1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。

2 适用范围适用于品质部指定人员操作过程。

3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。

3．1．1 工作测量仪是否准备就绪。

电源打开（保证220V±2V）。

空气阀门开关打开4㎏/㎝（0.4Mpa）。

ABS执行完成，且TS连接绿灯亮起。

3．1．2 电脑是否准备就绪。

Bring系列，tDongle是否插好UC Board线是否接好。

PH9线是否接在Coml Port上。

PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。

2和3往下OFF,其余往下ON（Windows）。

BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。

3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。

检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。

检查IRQNUM与COM-UC板上的设定，是否吻合。

3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。

3．3 开启电脑主机和显示器自动入到Windows运行状态。

3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。

OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。

3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。

3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。

4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。

3次元测量仪详细使用方法3D测量仪是一种用于测量物体的三维形状和尺寸的设备。

它可以通过捕捉物体的表面信息，并将其转化为三维模型，从而提供精确的测量结果。

本文将详细介绍3D测量仪的使用方法。

一、准备工作在使用3D测量仪之前，需要进行一些准备工作。

首先，确保测量仪的电源正常连接，并且设备的各个部件完好无损。

其次，检查测量区域是否整洁，以确保不会对测量结果产生干扰。

最后，确保测量仪与计算机连接正常，并安装了相应的驱动程序和软件。

二、测量操作步骤1. 启动测量软件在计算机上启动测量软件，并确保与测量仪的连接正常。

根据软件界面的提示，选择相应的测量模式和参数设置。

2. 放置被测物体将被测物体放置在测量区域内。

确保物体表面光滑且无遮挡物，以获得准确的测量结果。

如果被测物体较大或重，可以使用支架或夹具固定物体，以避免移动或倾斜。

3. 选择测量方式根据被测物体的形状和尺寸，选择合适的测量方式。

常见的测量方式包括点云测量、激光测距和光栅测量。

根据实际情况，选择最适4. 开始测量根据软件界面的指引，开始进行测量操作。

通常情况下，需要在被测物体的不同位置进行测量，以获取全面的数据。

在每次测量时，保持手持测量仪的稳定，并保持一定的测量距离和角度。

5. 数据处理与分析完成测量后，测量仪会将采集到的数据传输到计算机上进行处理和分析。

根据需要，可以使用软件提供的功能对数据进行滤波、配准和拟合等处理操作，以获得更精确的测量结果。

6. 结果输出与记录测量软件通常会将处理后的结果以图形或数据的形式输出。

可以将结果保存到计算机中，并进行记录和备份。

在输出结果时，要注意选择合适的文件格式和参数设置，以满足后续的使用需求。

三、注意事项1. 在进行测量时，要避免强光照射到测量区域，以免干扰测量仪的工作。

2. 使用测量仪时要轻拿轻放，避免碰撞和摔落，以免损坏设备。

3. 在使用过程中，要时刻关注测量仪和计算机的工作状态，确保连接和传输的正常进行。

三次元测量影像仪安全操作及保养规程随着科技的不断发展，越来越多的测量仪器被广泛运用在各个领域，其中三次元测量影像仪作为一种新型测量设备，具有高精度、高效率和非接触式测量等优点，在制造业、建筑业等领域得到广泛应用。

然而，三次元测量影像仪的安全操作和保养却是非常重要的，以下将详细介绍关于三次元测量影像仪的安全操作及保养规程。

一、安全操作规程1. 仪器的安装（1）放置位置：在安装三次元测量影像仪的地方，需要考虑到周围环境是否有尘土、湿度、温度变化等因素。

影像仪应放在干燥通风的地方，周围不能有过大的振动或磁场干扰。

（2）电源：在安装三次元测量影像仪时，需要使用专门的电源插座，避免使用电源线路和供电措施不周全的插座。

（3）防静电：三次元测量影像仪是一种高灵敏度的设备，如果操作人员的手上带有静电，会对设备产生损害，影响设备的精度。

因此，在进行使用前，需要将设备接地，避免因电气静电引起的问题。

2. 操作规程（1）操作人员：只有经过专业培训的操作人员才能启动并操作三次元测量影像仪。

（2）检查设备：在每次使用前，需要检查三次元测量影像仪设备的各项功能是否正常，同时仔细观察各部件是否完好、接头处是否松动。

（3）使用范围：三次元测量影像仪具有测量精度高等特点，只能用于测量适合的尺寸以及带有一定平整度的物体。

对于一些凸起、凹陷、几何复杂的物体，不适合用此设备进行测量。

（4）测量范围：三次元测量影像仪数据信息较大，需要注意不超过测量范围限制，以确保测量精度。

（5）操作注意：在启动三次元测量影像仪之前，需要确认测试物体的相对位置和方向，避免操作过程中撞击到物体引起安全隐患。

二、保养规程1. 设备维护（1）日常清洁：三次元测量影像仪表面带有高灵敏度的电子元件和光学器件，日常使用后，表面会有多种杂质和灰尘。

对于影响测量精度的杂物，需及时清洁。

（2）使用环境：三次元测量影像仪设备的使用环境较高，建议使用者将其设备放在座位上或专用检测室内，避免建筑施工及设备振动等环境因素对仪器造成损害。

三次元操作标准一、上机前的检查1.1检查气压表的压力达不到6KGf/min暂停使用。

1.2检查Y轴副传动是否干净，花岗石平台是否干净。

1.3检查工件是否有灰尘、铁屑。

1.4检查探头是否有锁紧，锁对位置，将探头校正好。

1.5检查电源是否全部打开。

1.6一切检查完毕后方可将量测工件放在机台上量测。

二、上机步骤2.1用擦布把量测工作台自己擦干净，特别是Y轴副传动花岗石轨道要用去渍油擦干净，保持其光滑度。

2.2打开总气压开关、打开干燥机。

2.3打开电源插座、打开电脑。

2.4双击QC5000图像、寻找机械零点，点“yes”自寻找或点“no”移动摇杆，手动找机械零点。

2.5按照测量的需求把工件放在工作平台上，如需要夹具，使用夹具固定，对于一些轻的塑料产品用双面胶固定在夹具上面。

2.6按照工件的性质选择投影仪或电子测头测量。

2.7电子测头需要在探头选择器选择相应的方向做测头校正，如更换探头必需在工具→选择使接触探头无效，完成后点击“OK”方可校正，投影需在探头库里点击选择“mag2”→“解析力”→“教导”→“Q5”的玻璃片上最大的一个圆，输入预测值→确定。

2.8投影机使用时用玻璃片校正，超过三天重新校正。

2.9在关闭QC5000时，将三次元上的X\Y\Z轴全部关闭（OFF），使用时全部一起打开（ON）.2.10录制新程式步骤：2.10.1 录制，将探头移动到工件正上方按转折点。

（在progrem里）2.10.2在此转折点上按右键。

在“CNC模式步骤”→“设为手动模式”。

2.10.3开始量测平面作面补正。

→测线作轴摆正。

→测另外一垂直线与摆正线一起选中作零点。

2.10.4在零点上按右键将其改为“CNC模式”设为“CNC模式步骤”。

2.10.5将探头垂直提起按转折点。

2.10.6如果要测圆移动至圆正上方按转折点。

2.10.7测左边的线需要移动至线的左上边按转折点。

测右边的线需移至线的右上边按转折点。

三下机步骤：3.1把量测仪器的X轴Z轴移至右上端的安全位置，Y轴移至花岗石平台中间位置。

1.0目的:
为规范三次元的操作，确保测量数据的准确度。

2.0范围:
适用于本公司三次元的操作。

3.0职责:
由相关三次元的操作使用人员执行。

4.0内容
4.1使用环境：
4.1.1检定温度：20±1℃，温度变化：＜0.5/h℃,仪器平衡温度时间：48H。

4.1.2室内相对湿度应控制在55﹪-65﹪之间。

4.1.3因测量机对静电和灰尘的影响特别敏感，故地面和墙面的设计应充分考虑防尘，抗静电。

并在
清洁时不得扬起灰尘。

4.2仪器特性：
4.2.1量程：X＝400mm,Y＝500mm,Z＝300mm。

4.2.2分辨率为：0.5um。

4.2.3测量不确定度：单轴：（2.3+L/300）um
空间：(2.8+L/250)um。

4.3基本操作：
4.3.1开机。

打开主机电源.
4.3.2在计算机的Windows桌面上用鼠标双击“AC-CMIS”快捷按钮,即可进入AC-DMIS基本软件的操
作界面。

4.3.3被测产品用治具固定好，摆正产品。

4.3.4点击菜单栏的坐标系进行初始化。

4.3.5点击工具栏的测针按钮,选取适当的测针。

4.3.6按照测量图纸的要求进行采点,作出所需的元素。

4.3.7根据需要,利用工具栏的公差按钮,由多个元素求出所需的形状公差或位置公差。

4.3.8保存并记录所需的数据.
分发部门:□总经理□管代□行政□资材□工程□工模□装配■品质部□喷印□市场□塑胶。

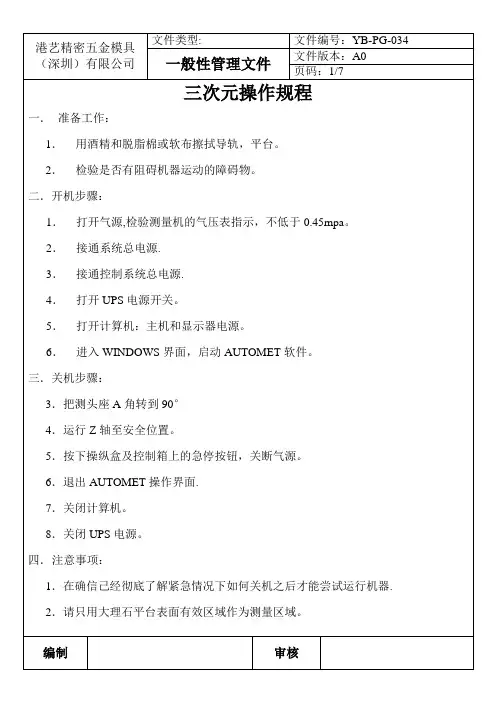

港艺精密五金模具(深圳）有限公司文件类型：文件编号:YB-PG-034 一般性管理文件文件版本：A0
页码：2/7
3．不要用压缩空气来清理机器，未经处理空气有可能含有污垢和水份。

4．保持工作台面整洁和工件表面整洁.
5．测量工件时,如果中间休息，请把Z轴移到被测工件的上方，并留出一段净空，然后按下操纵盒上的急停按钮。

6．不要试图让机器急速转向或反向.
7．手动操控机器探测时，应使用较低度的速度并保持速度均匀，在自动回退完成之前，不要狠扳操纵杆.
8．测量小孔或狭槽之前请确认回退距离适当.
9．运行一段测量程序之前检查当前坐标系是否与该段程序要求的坐标系一致。

五、附图说明:。

，开启控制柜启动计算机，点击启动测量软件图标点，选点测量点，选线测量点，选面测量点，选圆测量点，选球测量测量测量点，选圆锥测量构造元素：包括构造和组合元素。

选择图标3.4.1组合直线：单击进入，在名称栏为组合直线命名，在名称列表中选取相应的元素，点公差与输入按钮输入理论值与公差，点击完成后得到由元素组合成的直线。

3.4.2同理可以完成组合点，组合圆，组合椭圆，组合平面，组合圆柱，组合球，组合圆锥。

3.4.3选择基本测量——构造，还可进行平移平面，组合平面等元素编辑功能。

3.5坐标系：3.5.1程序开始前必须点坐标系——初始化。

3.5.2将工件CAD数模打开，调出数模坐标系，点击按钮，弹出工件位置找正的界面。

3.5.3选择所需矢量元素，选择方向，空间旋转；选择所需矢量元素，旋转方向，平面旋转；选择所需点元素，确定坐标原点，平移；将原点元素在CAD数模中的坐标数值做相反数输入平移；填写坐标系命名；CAD＝工件；确定。

3.5.4将测头移至原点附近验证所建坐标系与数模是否相符。

3.6相关功能：用鼠标单击工具条的这些图标可以计算两元素之间的夹角、距离或求两元素间的交点、垂足、对称元素、镜像、投影、计算圆锥。

3.6.1距离：点击“距离”图标进入相关功能距离画面。

3.6.1.1 输入名称、选择元素、评定公差、点确定后即可生成两元素的距离。

3.6.1.2距离计算有效元素可为点与点，点与直线，点与平面，此三项为元素间的空间垂足距离。

数值显示在LAD中。

3.6.1.3 直线之间求距离时，若两直线夹角大于±0.5 °则距离为零，若两直线夹角小于±元素的投影：点击“投影”图标形位公差：工具栏图标定向公差：包括平行度、垂直度、倾斜度定位公差：包括同轴度、对称度、位置度按按《简爱》是一本具有多年历史的文学着作。
