《数据中心》课件

《数据中心》课件
《数据中心》PPT课件

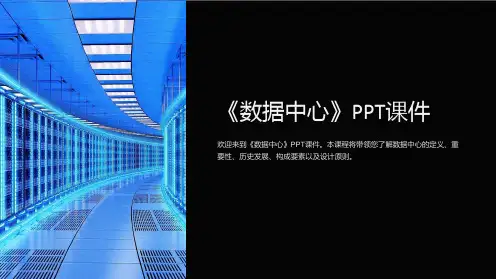

欢迎来到《数据中心》PPT课件。本课程将带领您了解数据中心的定义、重 要性、历史发展、构成要素以及设计原则。
什么是数据中心
数据中心是一个集中存储、管理和处理大量数据的物理或虚拟设施。它提供了计算和存储资源，支持企业的各 项业务活动。
数据中心的作用和意义
1 数据存储和处理
数据中心提供高效的存储和处理能力，确保数据的可靠性和安全性。
数据中心的规划和建设
规划和建设数据中心需要考虑硬件设备的布局和可扩展性，创建冗余和备份系统，并确保安全性和灵活性。
数据中心的维护和运营
数据中心需要定期维护和监控硬件设备，备份和恢复数据，以及进行容量规 划和性能优化。
3
2000s
虚拟化技术的出现，使得数据中心的资源利用率大大提高，降低了成本。
数据中心的分类
企业数据中心
用于支持企业内部的IT业务 和业务流程。
云数据中心
提供云计算服务，满足用户 对计算和存储资源的需求。
托管数据中心
由第三方运营商提供租赁服 务，满足企业的IT需求。
数据中心的构成要素
服务器
用于存储和处理数据的计算机硬件。
2 业务连续性和灾备
数据中心通过冗余和备份机制，确保企业在灾难情况下持续运营。
3 资源共享和节约
数据中心提供资源共享的平台，节约了企业的IT成本和能源消耗。
数据中心的历史发展
1
1960s
第一台商业数据中心问世，主要用于大型机的计算和存储。
2
1990s
随着互联网的兴起，数据中心开始扩展，并逐渐发展成为多功能的IT基础设施。
网络设备
提供数据传输和连接网络的硬件设备。
Hale Waihona Puke 空调系统维护数据中心的温度和湿度，保持设备的正常运行。

数据中心机房建设方案PPT课件

数据中心机房建设方案PPT课件

.
26
UPS系统：
采用500KVA模块化UPS，配置10个50KVA模块，蓄电池满载后备时间不小于30分钟 机柜供电： 每个机柜采用双路UPS供电 走线方式采用地板下封闭桥架走线 连接方式采用工业连接器和PDU连接
.
27
3、防雷接地系统
.
28
防雷系统：
一级防雷 ——大楼低压配电室 二级防雷—— 机房进线配电柜 三级防雷—— UPS输出配电柜
精密空调、UPS、配电柜、机柜等设备应做承重处理 采用40以上角钢焊接散力支架，以满足机房承重要求.Βιβλιοθήκη 232、电气配电系统
.
24
供电等级：一级负荷
供配电系统：采用TN-S低压配电系统
动力供电系统：
空调新风系统供电
正常照明供电 维护电源插座供电
UPS供电系统：
机柜供电 网络设备供电
应急照明供电
消防、门禁、监控、环控等设备供电
吊顶式新风机
气体灭火装置 UPS电池架
UPS主机、配电柜
.
10
03
机房效果展现
.
11
整体俯视图
.
12
主机房效果图1
.
13
主机房效果图2
.
14
04
机房建设内容
.
15
1、装饰装修工程
.
16
1、装饰装修工程
隐形门
双门彩钢板隔断
地面陶瓷贴面静电地板 顶面铝合金微孔方板
彩钢板墙面
防火门 墙面乳胶漆 地面静电地板 顶面微孔板
A级
级别
B级
C级
温度℃
23±1
18~28
相对湿度
40%~55%

数据中心机房.ppt

数据中心机房.ppt

机房内安装有UPS不间断电源、精密空调、机房电源等大量配套 设备，需要配置辅助机房。为了方便管理，有时将通信机房与信息网 络机房合在一起建设，使得机房的面积相对较大。此外，机房布局时 还应设独立的出入口;当与其他部门共用出人口时，应避免人流、物流 交叉;人员出人主机房和基本工作间应更衣换鞋。机房与其他建筑物合 建时，应单独设防火分区。机房安全出口不应少于两个，并尽可能设 于机房两端。
机房的各个系统是按功能需求设置的，其主要工程包括机房区、 办公区、辅助区的装修与环境工程;可靠的供电系统工程(UPS、供配 电、防雷接地、机房照明、备用电源等);专用空调及通风;消防报警及 自动灭火;智能化弱电工程(视频监控、门禁管理、环境和漏水检测、 综合布线、KVM系统等)。
机房地面
数据中心的总体建筑结构根据电 信级数据中心的特点设计建造。地面 具有高达8级的抗震强度，每平方米有 1600公斤的承重能力，可在各种特殊 情况下最大限度地保障客户设备和数 据的安全。
接地系统
机房接地形式为机房专用直流逻辑地， 设一组新的接地极，接地电阻小于1Ω；
机房配电系统的交流工作地、安全保 护地采用建筑物本体综合接地（其电 阻小于4Ω）
防雷系统
大楼沿低压线路进户的传导直击雷是不大 可能的。中心机房内设备主要需要进行直接 雷击引起的电阻耦合方式（地电位反击）的 防护、以及附近高层建筑落雷时造成的电感 性、电容性耦合干扰的防护。
机房共采用7台艾默生模块化精密空调，采取下送风、 上回风的送风方式达到恒温恒湿的目的。
空调系统
空调系统
门禁系统
门禁管理系统的主要目的是保证重要区域设备 和资料的安全。系统实现对来访者的身份确认和通 道控制。 卡片采用现在流行的感应式卡片。 卡出入系统具有权限设置的功能，即每张卡可进出 的时间、可进出哪道门，可为不同的卡片持有者不 同的权限。 每次有效的进入都有存档或统计。

数据机房介绍 ppt课件

数据机房介绍 ppt课件

ppt课件
9
数据中心架构
暖通给排水系统
供配电系统 消防系统
装饰装修系统
弱电系统
ppt课件
10
数据中心基础建设系统
顶面工程 地面工程 墙柱面工程
隔墙工程 门窗工程 防水工程
电源引入 UPS系统
冷冻系统配电
IT设备配电 照明系统
防雷接地系统
装饰装修 系统
数据 中心 基础 建设 系统
暖通给排 水系统
供配电系 统
ppt课件
18
装饰装修系统
ppt课件
19
数据中心基础建设系统
供配电系统
电源引入 UPS系统
冷冻系统配电
IT设备配电 照明系统
防雷接地系统
ppt课件
20
供配电系统
电源引入 从国家电网中引入三相、50Hz、10kV市电电源，市电电源最大带载能力要
满足整个机房用电需求。 UPS系统
为冷冻水泵、精密空调、机房内IT设备、安防监控中心、 ECC间及重要弱电 设备供电。
每个UPS室旁设一座电池室，设置UPS配套的蓄电池组，每台UPS单独设置可 持续、满载供电时间不小于15分钟的蓄电池组。
ppt课件
21
供配电系统
冷冻系统配电 从每台冷水机组配套的冷冻水泵、冷却水泵、冷却塔风机等由各自一台电
力配电箱供电。 IT设备配电
机房IT设备低压配电列头柜为服务器机柜、网络机柜和非标小型机或存储设 备供电，采用双路UPS电源供电。机柜电源采用16A/3P、32A/3P 或32A/5P、 63A/5P 工业连接器方式连接，工业连接器防护等级不低于IP44。每套工业连接 器分为插座和插头，插座安装在对应机柜位置的“热通道”的活动地板下方，插 头随机架式电源条PDU 配出。

数据中心机房 ppt课件

数据中心机房 ppt课件

数据中心机房
活动地板在计算机房中是必不可少 的。机房采用的是豪华的架空抗静电 全钢活动地板，地板敷设高度为0.4米， 地板下敷设电源线管、线槽、综合布 线、消防管线等以及一些电气设施 （插座、插座箱等）。
数据中心机房
数据中心机房
数据中心机房
机房UPS电源系统 UPS的用途主要有两方面：一是应急使用，防止突然断电而 影响设备正常工作，给用电设备造成损害；二是消除市电上 的电涌、瞬间高电压、瞬间低电压、电力线噪声和频率偏移 等“电源污染”，改善电源质量，为用电设备提供高质量的 电源。
机房的各个系统是按功能需求设置的，其主要工程包括机房区、 办公区、辅助区的装修与环境工程;可靠的供电系统工程(UPS、供配 电、防雷接地、机房照明、备用电源等);专用空调及通风;消防报警及 自动灭火;智能化弱电工程(视频监控、门禁管理、环境和漏水检测、 综合布线、KVM系统等)。
数据中心机房
数据中心的总体建筑结构根据电 信级数据中心的特点设计建造。地面 具有高达8级的抗震强度，每平方米有 1600公斤的承重能力，可在各种特殊 情况下最大限度地保障客户设备和数 据的安全。
UPS主要由整流系统、储能系统、变换系统和开关控制系 统四个部份组成，在电力供电系统供电时整流系统就是一个 将交流电（AC）转化为直流电（DC）的装置，经滤波稳压 后供给逆变器或者给储能系统充电，起到充电器的作用。
数据中心机房
数据中心机房
数据中心机房
数据中心机房
机房照明及应急照明系统 主机房按《电子计算机机房设计规范》 （GB50174-93）要求，照度为400Lx; 电源室及其它辅助功能间照度不小于 300Lx； 在机房各处安装了疏散指示灯、安全出口 标志灯，照度大于1Lx； 机房内、走廊、楼梯口装有应急备用照明 灯，照度不小于30Lx.

模块化数据中心机房整体资料PPT资料全面版

模块化数据中心机房整体资料PPT资料全面版
模块化数据中心机房
索克曼模块化数据中心
适用于高端领域
索克曼模块化数据中心特点
绿色节能 能源利用效率高，节能30%。 端门平移机构选用优秀品牌，使用寿命达100,000次，维护保养简单。 遇有火警，端门、消防天窗自动打开 人员进入通道后或走出通道，端门自动开启，同时具有防夹功能。 采光性能佳 天窗、端门：安全玻璃，透光率不低于85% 模块化设计 升级扩展容易 增选相关感应器，实现数据中心智能管控。 风格统一 冷通道与机柜整体设计，风格统一，外形美观。
索克曼模块化数据中心特点
密封性好 1、冷热通道顶棚的单元模块之间连接紧密，且翻
转组件与隔离模块之间使用了缓冲地区，有效防 止气流泄漏； 2、通道头尾安装的半自动系统平移门，与机柜侧 面之间采用密封性好的密封毛条进行密封处理； 3、门框与侧板之间使用密封性好的密封毛条，既 保持了美观性，又可以防止冷通道的冷气泄漏。
索克曼模块化数据中心特点
冷通道
索克曼模块化数据中心特点
热通道
索克曼精密空调送风方式
防静电地板下送风
风中心智能管控。
实验室及 高精大密中环小境交换机房 因为系统 本身大具型备数自据动中延时心关闭门功能，有效的防止人员忘记关门而使冷气流无形浪费的情况。 将机柜的 正面寻通呼道机封房闭及起来通，讯形机成房一个封闭的冷通道，空调通过静电地板静压仓使得冷气从机柜正面进入，再从机柜背面排出热气， 最后回到 空调微的波回与风卫口星来。地面站 将最索机后克柜 回 曼的到模 正空块面调化户 网通的数外管道回据基中封风中站心闭口心和和起来特来。点移小，动型形电计成信算一机个室封闭的冷通道，空调通过静电地板静压仓使得冷气从机柜正面进入，再从机柜背面排出热气， 索克曼模 块化U数PS据电中源心室特点和电池室 系统采用 透光档度案强室的及钢博化玻物璃馆组成，以不小于10cm的两个模块边框为原则进行设计，增加了透光性。 整套系统 的所C有T及安核装，磁都共已振经机过房工厂加工成模块化的形式到现场，方便安装。 最终形成 了一生个化有培效养的室气流回路。 寻索系 实呼克统验机 曼 采室房模用 及 及块透 高通化光 精标 精 实讯数度 密准密验机据强 环检室车房中的 境测及间心钢室高及特化点玻和精无璃校密尘组准环车成中境间，心以不小于10cm的两个模块边框为原则进行设计，增加了透光性。 索克曼模 块化医数疗据检中测心室

《数据中心机房》课件

《数据中心机房》课件

数据存储及备份
机房需要建立一套完善的数据备 份和恢复方案，以保证数据的可 靠性和安全性。备份的数据应存 储在不同的设备上，定期进行备 份测试。
网络设备
机房的网络设备应符合业务需求 和安全规范，包括交换机、路由 器、防火墙和负载均衡器等。选 用高可靠性、高性能的设备，确 保网络的稳定性和安全性。
系统监控设备
标准化管理
机房需要建立标准化管理体系，包 括设备选型、硬件标准、软件标准 和安全标准等方面，以提高管理效 率和降低运维成本。
电子垃圾处理
机房需要采取环保措施，进行电子 垃圾处理和回收利用。需要建立完 备的废弃物管理体系和环境保护体 系。
八、机房未来发展
1
云计算和大数据
2
云计算和大数据将会成为机房未来的发展方
机房需要建立完备的系统监控和 告警系统，以及事件响应和问题 处理流程，确保设备的正常运行 和业务的连续性。
四、机房管理和维护
1 安全管理
机房的安全管理包括访问管理、资产管理、事件管理等。需要建立完备的安全管理体系 和流程。
2 远程监控和故障排除
机房需要建立远程监控和故障排除体系，以及日常维护和保养体系。机房管理员应具备 专业的技术能力和相关认证。
尘埃和异味的产生。同时应选择符合要求的
高效节能空调系统，保证机房的温度和湿度
3
防尘防静电处理
稳定。
机房的墙壁、地面和天花板等应选用抗静电
的材质，以减少静电对设备的影响。机房内
的设备和配件也需进行防尘处理，以保证设
备正常工作。
三、机房设备
服务器架构和定位
机房内的服务器应根据业务需要 和性能要求进行定位和架构，包 括应用服务器、数据库服务器、 存储服务器等。

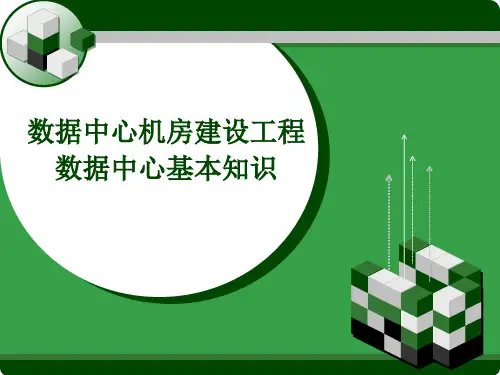

数据中心机房建设 数据中心基本知识 PPT

数据中心机房建设 数据中心基本知识 PPT

数据中心
数据中心空调系统
基本知识
保证数据中心的温度、湿度、洁净度、正压等； 动力：冷冻站（冷机、水泵、板换）、冷塔； 暖通：新风（新风机、防火阀）、排气（排风机、电动密闭阀）、制冷末端（专用
空调--水--氟、加湿器等）； 给排水； 在房间内温度不超限的情况下，空调系统允许中断； 新风系统有过滤、降温、去湿的功能。保证机房的正压； 排气系统为消防后的人工启动； 是保证数据中心运行的重要系统。
数据中心
基本知识 TIA-942对机房的分级及性能要求
数据中心机房设施功能分类的主要依据是可用性。The Uptime Institute依据工程 需求与实践，提出了场地基础设施的分类等级的体系框架，针对数据中心基础设施期望 达到“五个九”即99.999%的系统应用可用性的需求，提出了与之相匹配的机房场地基 础设施（供电、空调制冷以及其他的相关系统）的可用性等级指标，并将数据中心分为 四个等级，由“T1”没有冗余部件组成的系统（可提供99.671%的可用性），到“T4” 有冗余部件（能够故障容错）和实现不间断维修的系统。四个不同的等级包含了对建筑 结构、安全性、电气、制冷、接地、防火等不同的要求。 T1数据中心基础设施：最基本的数据中心，提供99.671%的可用性； T2数据中心基础设施：部件冗余，可提供99.741%的可用性； T3数据中心基础设施：可在线维修，系统的可用性可达到99.982%； T4数据中心基础设施：故障容错，可提供99.995%的可用性；
课程大纲
1. 《数据中心设计规范 GB 50174-2017》解读 2. 数据中心基本知识 3. 机房建设方案介绍
#
数据中心
数据中心定义
基本知识
ห้องสมุดไป่ตู้

数据中心PPT课件

数据中心PPT课件

2020/1/9
可编辑
14
机架规划参数
• 机房平面设计的依据参数 • 机架基本规划参数
– 平均占地面积：1.5~2.5M2 – 供电：平均6A，最大20A – 设备占空系数：0.4~0.2
2020/1/9
可编辑
15
机架结构要点
• 开放式机架
– 封闭式机柜：小型机房需要单机柜闭锁
• 垂直理线区
– 机架在结构上应带有专门的垂直理线区 – 这是提高可维护性的重要设施
• 重要POP点、网管中心、资源中心、备份中心等
• IDC的机房要求
– 可靠性高，提供7×24的运行环境 – 维护方便
• 易于维护，特别是布缆/互连清晰、结构性好
– 扩充性好
• 扩充方便：机架、供电、布缆/互连到位 • 扩充不破坏整体布局 • 扩充不中断运行
2020/1/9
可编辑
2
9.2 机房设计要点
– 扩充性良好
• 可扩、可删、可调整
2020/1/9
可编辑
17
布线系统结构
• 基于吊装式过线架的基本结构
– 可维护性好 – 是机房的基础设施，与机架群同期设计 – 弱电架与强电架远离 / 垂直相交
• 层次性结构
– 桥架 / 配线机架 / 垂直理线区 / 水平理线区
• 配线机架
– 光纤配线架：配备专用的光纤连接附件
• 供配电系统对提高可靠性极为重要
– 供电到位：电源必须上架
2020/1/9
可编辑
10
子系统构成-2
• 照明
– 工作照明：维护照明
• 主机房的平均照度：300～500Lx • 辅助房间的平均照度：150～200Lx • 运行照明：平均照度降低

《数据中心机房》课件

《数据中心机房》课件

政府机构数据中心机房案例
总结词
安全可靠、稳定运行、绿色节能
详细描述
政府机构的数据中心机房需要满足安全可靠、稳定运行 和绿色节能等要求。为了确保数据的安全性和保密性， 政府机构的数据中心机房通常采用严格的安全措施和监 管机制。同时，为了降低能耗和减少对环境的影响，政 府机构的数据中心机房也积极采用绿色节能技术和设备 。
数据中心机房的安
03
全与可靠性
物理安全与防护措施
访问控制
防雷、防静电和防火措施
限制对数据中心机房的访问，只允许 授权人员进入，防止未经授权的访问 和潜在的安全威胁。
实施防雷、防静电和防火措施，确保 机房设备和人员的安全。
监控与报警系统
安装监控摄像头和报警系统，实时监 测机房内的安全状况，及时发现异常 情况并采取相应措施。
数据备份与容灾技术
数据备份
定期对重要数据进行备份，确保数据安全可靠，防止数据丢失。
容灾技术
采用容灾技术，如远程镜像、快照等技术，确保数据在意外情况下 能够快速恢复。
数据加密与传输安全
对数据进行加密处理，确保数据在传输过程中的安全性和机密性。
应急响应与灾难恢复计划
应急响应流程
制定应急响应流程，明确应急响 应责任人、响应时间和响应措施 ，确保在紧急情况下能够迅速应
对。
灾难恢复计划
制定灾难恢复计划，明确恢复目标 、恢复流程和恢复措施，确保在发 生灾难时能够快速恢复数据中心机 房的正常运行。
演练与培训
定期进行应急演练和培训，提高员 工应对突发事件的能力和意识。
数据中心机房的运
04
维与管理
运维管理团队与职责
运维管理团队
组建专业的运维管理团队，包括硬件工程师、软件工程师、网络工程师等，确保数据中心机房的高效 运行。

数据中心机房

数据中心机房

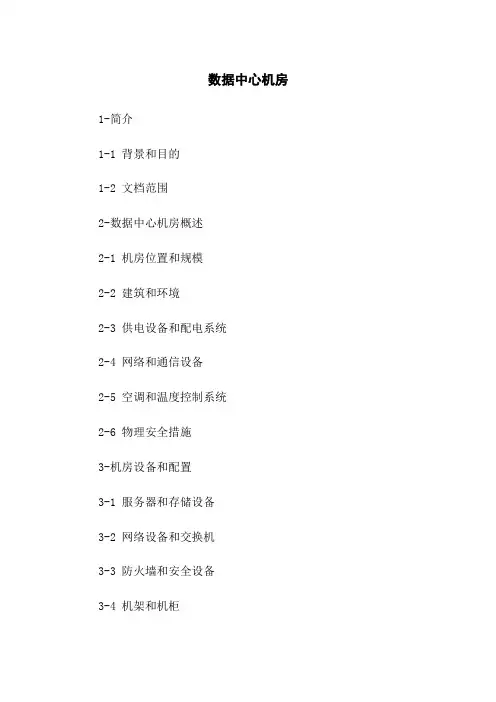

数据中心机房1-简介1-1 背景和目的1-2 文档范围2-数据中心机房概述2-1 机房位置和规模2-2 建筑和环境2-3 供电设备和配电系统2-4 网络和通信设备2-5 空调和温度控制系统2-6 物理安全措施3-机房设备和配置3-1 服务器和存储设备3-2 网络设备和交换机3-3 防火墙和安全设备3-4 机架和机柜3-5 电源和电缆管理3-6 机房监控系统4-机房操作管理4-1 机房访问控制4-2 设备上架和下架过程4-3 设备维护和故障处理4-4 灾难恢复计划4-5 入侵检测和防御5-故障监控和报警5-1 监控系统概述5-2 监控指标和报警机制5-3 故障处理和应急响应6-机房维护和保养6-1 清洁和尘埃控制6-2 电源和设备定期检查6-3 数据备份和恢复6-4 更新和升级设备7-法律名词及注释7-1 数据隐私和保护相关法律7-2 电子通信法律和合规要求7-3 网络安全法律和责任7-4 知识产权和版权法律附件：1-机房布局图2-设备清单和配置表3-数据备份计划4-网络拓扑图本文档涉及附件。

本文所涉及的法律名词及注释：1-数据隐私和保护相关法律：指保护个人隐私和数据安全的法律法规，如欧盟的《通用数据保护条例》（GDPR）。

2-电子通信法律和合规要求：指针对电子通信行业的法律法规和合规要求，如美国的《电子通信隐私法》（ECPA）。

3-网络安全法律和责任：指针对网络安全领域的法律法规和相关责任，如中国的《网络安全法》。

4-知识产权和版权法律：指保护知识产权和版权的法律法规，如美国的《数字千年版权法》（DMCA）。

《北京各大IDC机房》课件

《北京各大IDC机房》课件
营运管理
选取具备合规管理能力和好的服务品 质的机房企业，可以最大程度地保证 自身IDC业务的顺畅进行和安全運营。
总结
1 IDC机房对于企业的重要性
随着数字化时代的不断发展，IDC机房对于企业信息化建设的发展越来越重要，其发展也 是企业走向高效率、高精准度、高可靠性的重要支撑。
2 如何根据需要选型
IDC机房选型需要从多个维度进行考虑，要根据自身需求和实际情况，结合所选机房企业 的经营理念、能力与口碑，进行合理选择。
3 意义
通过IDC机房的保障，企业可以实现全天候稳定、高速度、安全可靠的数据存储和稳定运 行。
北京IDC机房概览
机房类型
包括自营机房、合作机房、 租赁机房等多种类型。
覆盖区域
IDC机房的分布覆盖整个北京 市以及周边地区。
市场份额
北京IDC机房市场中，存在很 多大型、专业且有影响力的 企业。
北京主要IDC机房介绍
《北京各大IDC机房》PPT 课件
欢迎大家来到本次关于北京各大IDC机房的课件。本次课件将会向大家介绍北 京IDC机房概况和各个机房的详细内容，希望大家可以从中受益。
什么是IDC机房
1 定义
IDC机房是信息数据中心的简称，是一个提供数据存储、管理、处理与传输等服务的物理 空间。
2 作用
IDC机房是保证企业系统数据安全、应用系统持续稳定运行的重要保障，是信息产业支撑 的重要组成部分。
机房A
北京IDC机房市场中的重 要参与者之一。该公司具 备资深的技术团队，高级 别的客户服务，以及优质 的设备和硬件环境。
机房B
专业从事IDC服务的企业， 拥有完善的数据安全保护 措施和全面的数据管理能 力。该公司还与多家国内 外的通信和互联网企业建 立了合作关系。

数据机房培训精品PPT课件

数据机房培训精品PPT课件

上送风机型(风道送风)
精密空调
交换机 及
电脑机柜
上送风机型(风帽送风)
精密空调
交换机 及
电脑机柜
下送风
精密空调
精密空调 交换机 及
电脑机柜
静电地板
风道上送风的数据中心机房
下送上回风数据中心机房
下送风冷热通道的数据中心机房
易事特风道下送、上回风中小型数据机房
4、全面机房管理控制
1、动力环境监控 2、视频环境监控 3、防盗报警监控
。 电子计算机机房设计规范》GB50174-2008
I
• 网络数据中心IDC（Interenet data center)
能够实现对数据信息的集中处理、存储、传输、交换 、管理的物理空间。
• 关键设备：
计算机设备、服务器、网络设备、通信设备等
• IT设备关键物理设施（NCPI)：
UPS、空调、IT设备机架、系统管理、建筑装修
市电一 市电二 ATS柜一
中小型数据中心机房的双总 线冗余设计
发电机
ATS柜二
市电配电柜1+N
UPS输入柜电柜一
UPS输入柜电柜二
UPS1
UPS2
双电源负载 机柜
单电源负载 机柜
UPS输出配电柜1 列头柜一 列头柜N
STS
UPS输出配电柜2
2、随需增长，快速布置的扩容设计
• 1、模块化UPS的应用 • 2、适应多组UPS并机的应用 • 3、适合系统扩容的精密配电系统 • 4、适应大功率高密度的机柜系统
3、绿色环保的节能措施
（ 1、设备选择 高频、低谐波、高效率UPS，具有变频的空调设备）
2、新风系统（利用秋冬季室外温低于机房温度的特点使用）
