《遥感解译与制图》实验报告
影像地图制图
班级: 620707
学号: ********
**: **
日期: 2010/4/18
要求: 对实验目的与要求、实验内容进行简要说明, 重点说明实验步骤及相应结果（附相关的图像、图形等）, 并对存在问题进行适当说明和分析。
一实验目的与要求
目的: 以辽宁省葫芦岛市所在地为研究区, 利用Land sat /ETM+遥感数据, 通过遥感数字图像处理及分幅, 进行影像地图制图, 最终提交1∶5万锦西县影像地图及实验报告。
要求:
1.掌握遥感影像制图的分幅方法
2.掌握影像地图制图要素的制作规范及方法
二实验内容
利用E nvi给图像添加网格线和比例尺, 在利用photo shop软件对图像进行制作, 包括添加图框, 标题, 图例等。
三实验步骤及相应结果
1添加网格线
给图像添加网格线:
对网格线进行设置: 结果:
2添加比例尺结果:
3输出图像
4用photoshop对图像进行制作
用到的主要工具有文字编辑, 画线等。
5最终结果:
遇到的问题:
一开始在photo shop中总是无法编辑文字, 和同学交流, 发现有好几个同学也遇到了同样的问题, 后来在E nvi输出图像的时候选择JPEG格式, 就可以进行文字编辑了。
收获:
通过本实验, 了解了photo shop的一些简单的图像处理功能。
理解了影像地图制图的一般过程。
名词解释1、GPS：GPS是新一代以卫星为基础的电子导航系统，利用多颗低轨卫星实现全球导航定位的系统，它可以直接测定地球表面人一点的三维坐标：经度、纬度、高度。
2、遥感制图：是指以遥感所提供的信息为依据，利用遥感数据分析处理技术和现代地图的制图方法，按照地图的规定和用途（用图）需要，来完成遥感信息的制图表示和制作地图的过程。
3、系列制图：指是从同一地区同一时间内取得的遥感资料所编制的不同专业内容的专题图件。
4、城市遥感：以城市环境、生态作为主要调查研究对象的遥感工程。
5、环境遥感：利用各种遥感技术，对自然与社会环境的动态变化进行监测或做出评价与预报的统称。
由于人口的增长与资源的开发、利用，自然与社会环境随时都在发生变化,利用遥感多时相、周期短的特点，可以迅速为环境监测。
评价和预报提供可靠依据。
6、资源遥感：以地球资源作为调查研究的对象的遥感方法和实践，调查自然资源状况和监测再生资源的动态变化，是遥感技术应用的主要领域之一。
利用遥感信息勘测地球资源，成本低，速度快,有利于克服自然界恶劣环境的限制，减少勘测投资的盲目性。
7、遥感信息处理：（再处理）指对遥感探测所获取的图像信息或磁带数据进行的各种处理，使遥感资料更适于各个专题的分析应用。
8、监督分类：从分析研究的区域内选取有代表性的训练地作为样本，建立具有代表性判别函数或判读标志，然后对样区或样本进行分类。
9、非监督分类：不需要选择取样区和样本，直接依据象元间的相似度大小或仅依靠不同地物的光谱信息和影像信息进行特征提取、归类合并或分析判读的方法。
10、直接判读标志：指目标物体本身的属性在遥感图像上直接反映，它们包括形状、大小、颜色、阴影、组合图案等。
11、间接判读标志：指地物本身的属性不能在资源遥感图像上直接反映，它是通过与判别目标有联系的其它相关地物信息在图像上反映出来的特征，再来推断判别目标物体的属性及影像特征。
如地理位置、排列组合、水系格局、地貌形态、植被分布等。

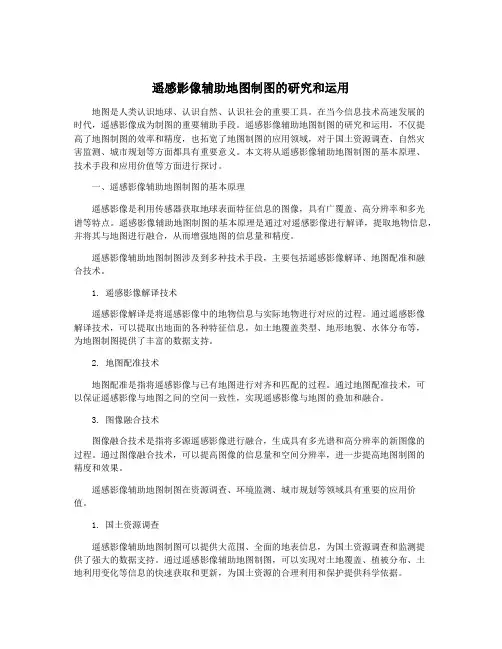

遥感影像辅助地图制图的研究和运用地图是人类认识地球、认识自然、认识社会的重要工具。
在当今信息技术高速发展的时代，遥感影像成为制图的重要辅助手段。
遥感影像辅助地图制图的研究和运用，不仅提高了地图制图的效率和精度，也拓宽了地图制图的应用领域，对于国土资源调查、自然灾害监测、城市规划等方面都具有重要意义。
本文将从遥感影像辅助地图制图的基本原理、技术手段和应用价值等方面进行探讨。
一、遥感影像辅助地图制图的基本原理遥感影像是利用传感器获取地球表面特征信息的图像，具有广覆盖、高分辨率和多光谱等特点。
遥感影像辅助地图制图的基本原理是通过对遥感影像进行解译，提取地物信息，并将其与地图进行融合，从而增强地图的信息量和精度。
遥感影像辅助地图制图涉及到多种技术手段，主要包括遥感影像解译、地图配准和融合技术。
1. 遥感影像解译技术遥感影像解译是将遥感影像中的地物信息与实际地物进行对应的过程。
通过遥感影像解译技术，可以提取出地面的各种特征信息，如土地覆盖类型、地形地貌、水体分布等，为地图制图提供了丰富的数据支持。
2. 地图配准技术地图配准是指将遥感影像与已有地图进行对齐和匹配的过程。
通过地图配准技术，可以保证遥感影像与地图之间的空间一致性，实现遥感影像与地图的叠加和融合。
3. 图像融合技术图像融合技术是指将多源遥感影像进行融合，生成具有多光谱和高分辨率的新图像的过程。
通过图像融合技术，可以提高图像的信息量和空间分辨率，进一步提高地图制图的精度和效果。
遥感影像辅助地图制图在资源调查、环境监测、城市规划等领域具有重要的应用价值。
1. 国土资源调查遥感影像辅助地图制图可以提供大范围、全面的地表信息，为国土资源调查和监测提供了强大的数据支持。
通过遥感影像辅助地图制图，可以实现对土地覆盖、植被分布、土地利用变化等信息的快速获取和更新，为国土资源的合理利用和保护提供科学依据。
2. 自然灾害监测遥感影像辅助地图制图可以实现对自然灾害的监测和评估。
使用遥感数据进行地图制作的步骤和要点地图，作为人们获取空间信息的重要工具，具备广泛的应用领域，包括城市规划、农业、气象、地理教育等。
而在地图制作过程中，遥感数据的使用发挥着至关重要的作用。
本文将详细探讨使用遥感数据进行地图制作的步骤和要点，以助于读者更好地了解和运用这一技术。
一、数据获取在使用遥感数据进行地图制作之前，首先需要获取相应的数据源。
目前，遥感数据的获取主要靠卫星遥感、航空遥感以及地面测量等手段。
卫星遥感数据广泛应用于地图制作领域，可通过各种遥感卫星获得。
航空遥感数据通常通过航空的方式获取，包括无人机、航空摄影机等。
而地面测量则利用测绘仪器进行数据采集。
在选择数据源时，根据实际需要和研究区域特点，选择合适的数据来源至关重要。
二、数据处理数据处理是使用遥感数据制作地图的重要步骤之一。
在进行数据处理前，需要对获取的数据进行预处理，包括数据格式转换、地理坐标系转换等。
在此之后，可以利用遥感影像处理软件对数据进行清理、配准和拼接，以提高图像的质量和准确性。
数据处理的目的是优化数据，使其能够更好地用于地图制作。
三、影像解译影像解译是遥感数据制作地图中不可或缺的一环。
通过对遥感影像进行解译，可以将其转换为实质性的地理信息。
在进行影像解译时，需要先了解研究区域的地物特征和图像的光谱特征，再根据光谱信息、纹理和形状等特征，对影像进行分类和识别。
常用的遥感影像解译方法包括像元级解译、目视解译和基于机器学习的解译方法。
通过影像解译，可以获取到各类地物的位置、范围和属性等信息。
四、地图制作地图制作是使用遥感数据进行地图制作过程的最后一步。
在地图制作之前，需要根据实际需要和制图目的选择适当的投影方式和比例尺。
接下来，根据影像解译的结果，将解译好的地物信息标注到地图上。
同时，还需要绘制地理要素，如河流、道路等，并加入符号、颜色等以增加地图的可读性。
地图制作的过程中，还需要注意地图的比例、图例、坐标网格等元素的设置，以确保地图的准确性和完整性。

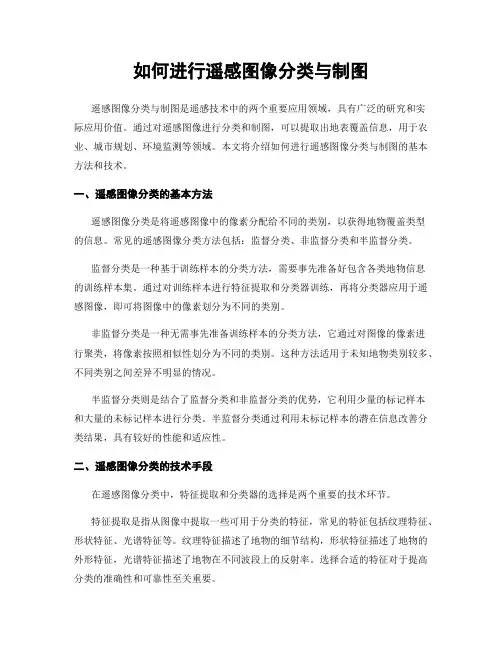

如何进行遥感图像分类与制图遥感图像分类与制图是遥感技术中的两个重要应用领域，具有广泛的研究和实际应用价值。
通过对遥感图像进行分类和制图，可以提取出地表覆盖信息，用于农业、城市规划、环境监测等领域。
本文将介绍如何进行遥感图像分类与制图的基本方法和技术。
一、遥感图像分类的基本方法遥感图像分类是将遥感图像中的像素分配给不同的类别，以获得地物覆盖类型的信息。
常见的遥感图像分类方法包括：监督分类、非监督分类和半监督分类。
监督分类是一种基于训练样本的分类方法，需要事先准备好包含各类地物信息的训练样本集。
通过对训练样本进行特征提取和分类器训练，再将分类器应用于遥感图像，即可将图像中的像素划分为不同的类别。
非监督分类是一种无需事先准备训练样本的分类方法，它通过对图像的像素进行聚类，将像素按照相似性划分为不同的类别。
这种方法适用于未知地物类别较多、不同类别之间差异不明显的情况。
半监督分类则是结合了监督分类和非监督分类的优势，它利用少量的标记样本和大量的未标记样本进行分类。
半监督分类通过利用未标记样本的潜在信息改善分类结果，具有较好的性能和适应性。
二、遥感图像分类的技术手段在遥感图像分类中，特征提取和分类器的选择是两个重要的技术环节。
特征提取是指从图像中提取一些可用于分类的特征，常见的特征包括纹理特征、形状特征、光谱特征等。
纹理特征描述了地物的细节结构，形状特征描述了地物的外形特征，光谱特征描述了地物在不同波段上的反射率。
选择合适的特征对于提高分类的准确性和可靠性至关重要。
分类器的选择则决定了分类的精度和效率。
常见的分类器包括支持向量机、最大似然分类器、随机森林等。
不同的分类器适用于不同的分类问题，选择适合问题特点的分类器是保证分类准确性的关键。
三、遥感图像制图的基本方法遥感图像制图是将分类后的遥感图像转化为具有地理坐标和地物属性信息的地图。
常见的遥感图像制图方法包括：基于像元的制图和基于对象的制图。
基于像元的制图是指将分类后的像素根据其类别分配给相应的地物类别，形成像元级别的地图。

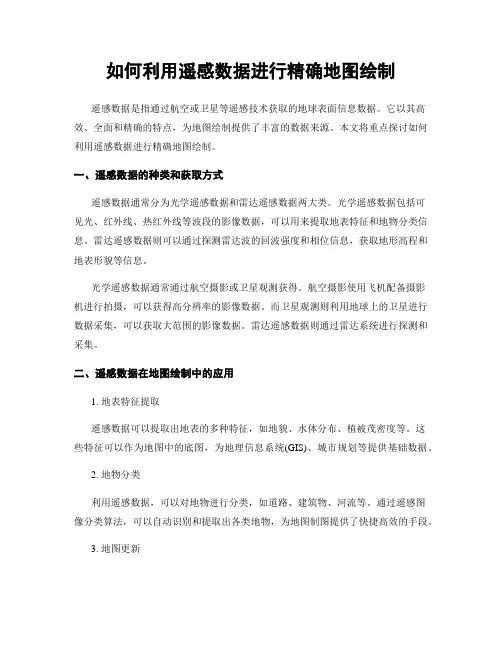

如何利用遥感数据进行精确地图绘制遥感数据是指通过航空或卫星等遥感技术获取的地球表面信息数据。
它以其高效、全面和精确的特点，为地图绘制提供了丰富的数据来源。
本文将重点探讨如何利用遥感数据进行精确地图绘制。
一、遥感数据的种类和获取方式遥感数据通常分为光学遥感数据和雷达遥感数据两大类。
光学遥感数据包括可见光、红外线、热红外线等波段的影像数据，可以用来提取地表特征和地物分类信息。
雷达遥感数据则可以通过探测雷达波的回波强度和相位信息，获取地形高程和地表形貌等信息。
光学遥感数据通常通过航空摄影或卫星观测获得。
航空摄影使用飞机配备摄影机进行拍摄，可以获得高分辨率的影像数据。
而卫星观测则利用地球上的卫星进行数据采集，可以获取大范围的影像数据。
雷达遥感数据则通过雷达系统进行探测和采集。
二、遥感数据在地图绘制中的应用1. 地表特征提取遥感数据可以提取出地表的多种特征，如地貌、水体分布、植被茂密度等。
这些特征可以作为地图中的底图，为地理信息系统(GIS)、城市规划等提供基础数据。
2. 地物分类利用遥感数据，可以对地物进行分类，如道路、建筑物、河流等。
通过遥感图像分类算法，可以自动识别和提取出各类地物，为地图制图提供了快捷高效的手段。
3. 地图更新遥感数据可以快速获取地表信息，并与历史地图进行对比，实现地图的更新和修复。
利用高分辨率的遥感影像，可以识别出新增的建筑物、市区的拓展等变化，提供精确的地图数据。
4. 空间分析利用遥感数据，可以进行地理信息的空间分析。
如在地图绘制过程中，可以通过对遥感影像进行影像配准和几何校正，提高地图的精度和准确性。
三、如何利用遥感数据进行精确地图绘制1. 数据的预处理在使用遥感数据进行地图绘制之前，需要对其进行预处理。
这包括校正和配准等操作。
校正可以消除由于遥感传感器的不同而引起的几何畸变，确保影像的几何精度。
配准则是将不同时间或不同传感器获得的遥感影像进行对齐，保证空间一致性。
2. 影像解译和分类利用遥感技术，可以对遥感影像进行解译和分类。
如何利用航空遥感数据进行测绘制图航空遥感是一种通过航空器获取大规模地理信息的技术，利用遥感数据进行测绘制图已经成为现代地图制图的重要手段之一。
航空遥感数据的获取包括航空摄影和遥感影像的采集，其应用范围涵盖了土地利用与覆盖、地形测量、环境监测以及城市规划等多个领域。
首先，航空遥感数据能够提供高精度的地形测量。
通过航空摄影中获取的立体像对，可以应用立体视觉原理进行地形测量，获取地表高程信息。
传统的地形测量需要大量的地勘工作，耗时长且人力成本高，而航空遥感数据则相对来说更加高效。
此外，航空遥感数据还可以提供三维城市模型的构建，为城市规划与设计提供基础信息。
其次，航空遥感数据在土地利用与覆盖方面也起到了重要作用。
航空遥感数据可以获取大尺度的土地利用与土地覆盖信息，包括农田、林地、水体、建筑物等。
通过对这些信息的提取和分析，可以得到土地类型分布、植被覆盖率等相关信息。
这些数据为农业生产、森林资源管理以及环境保护等提供了决策支持。
此外，航空遥感数据还可以应用于环境监测。
航空遥感数据可以获取大范围的环境信息，包括水体质量、土壤污染、大气污染等。
这些环境数据对于环境保护与治理具有重要意义，可以进行环境监测与评估，及时发现环境问题并采取相应的措施。
最后，航空遥感数据的利用也为城市规划和建设提供了重要支持。
通过获取城市的高分辨率遥感影像，可以进行城市土地利用规划与评估，了解城区的用地类型、用地强度以及建筑物的分布。
这些信息对于城市的合理规划与发展具有重要意义，能够提供决策者深入了解城市的现状，为城市的发展提供科学依据。
综上所述，航空遥感数据的利用对于测绘制图具有重要意义。
航空遥感技术的不断发展，为测绘制图提供了高效、准确和全面的数据来源。
随着遥感数据获取技术的进一步突破，我们可以期待将来航空遥感数据在测绘制图领域的更广泛应用。
通过不断研究与探索航空遥感数据的应用方法，我们将能够更好地利用这一技术，为地理信息的获取与应用提供更多可能性。
遥感影像辅助地图制图的研究和运用一、引言地图是人类认识和利用地球的一种重要工具，也是地理信息系统中的核心组成部分。
随着遥感技术的不断发展和完善，遥感影像在地图制图领域的应用也变得越来越广泛和深入。
遥感影像辅助地图制图的研究和运用已成为地理信息领域的研究热点之一，本文将结合实际案例，探讨遥感影像在地图制图中的作用和应用。
二、遥感影像在地图制图中的作用1. 提供高分辨率的地表信息遥感影像能够提供高分辨率的地表信息，包括地形、植被覆盖、水域分布等，这些信息对地图的制作是非常重要的。
传统制图工具如航空摄影测量和地面调查需要耗费大量时间和人力，并且难以获取一些偏远或难以到达的地区的地表信息，而遥感影像则能够快速获取并提供高质量的地表信息，为地图制作提供了便利条件。
2. 多源数据融合遥感影像不仅可以提供高分辨率的地表信息，还可以与其他数据源进行融合，包括地理信息系统、全球定位系统和地面测量数据等。
通过多源数据融合，可以有效提高地图的精度和准确性，为地图用户提供更加可靠的信息。
3. 实时更新传统的地图制图需要耗费大量时间和精力，并且往往不能及时更新，而遥感影像可以通过定时定期的获取和更新，实现对地图的实时监测和更新。
特别是在城市发展和自然灾害等情况下，及时更新的地图对社会活动和应急救援具有重要意义。
三、遥感影像辅助地图制图的实际案例1. 基于卫星遥感影像的城市地图制图在城市规划和管理中，需要大量的城市地图来支持相关工作。
传统的城市地图制作需要通过实地勘测和测量等方式获取大量的地理数据，费时费力且成本高。
基于卫星遥感影像的城市地图制图，则能够更快速、更便捷地获取城市地理数据，并利用地图制作软件进行数字化处理，生成高质量的城市地图。
以中国广州市为例，利用高分辨率的卫星遥感影像和地理信息系统，可以获取到广州市各个区域的详细地形、建筑分布、道路网络等信息，为城市规划和管理提供重要依据。
通过遥感影像辅助地图制图，还可以及时更新城市地图，为城市管理和公共服务提供最新的地理信息支持。
遥感制图技术流程1. 数据准备1.1 地形图地形图是进行遥感影像几何精纠正的坐标参照系，也是重要的基础数据，包含多种层面的非遥感信息数据。
目前常用的地形数据多为数字地图。
对于尚未有数据地图的工作区域，通常收集纸质地图，经过数据扫描，转换为数据地图。
扫描分辨率通常设置为200-400dpi。
扫描图通常存在变形，需要利用GIS软件进行几何校正，已达到制图精度要求。
对于早期或常规方法获得的成果图件，在建立数据库及系统分析前，通常也采用图形扫面方法，经系统处理，将纸质图形转换为数字图形。
1.2 遥感数据源的选择遥感数据源的选择是整个遥感制图工作中最基本和重要的工作。
遥感数据源的选择一般包括遥感图像的空间分辨力、时相及波段的选择。
另外在具体的工作中，数据源的选择还要综合其它非图像数据内容本身的因素来考虑，如成果图形的比例要求、精度要求、经费支持强度及遥感图像获取的难易程度等。
1.2.1 遥感图像空间分辨力的选择遥感影像空间分辨力是遥感数据源的一个重要指标，决定了遥感制图所获得的成果数据的精度和准确度。
一般各主要成图比例尺对应遥感影像空间分辨力如下：经过几十年的发展，遥感技术在社会各个领域得到广泛的应用与发展。
目前遥感卫星可以提供从小于1米到公里级的影像空间分辨率，可以满足1:2000/3000的比例尺遥感制图精度要求，制图精度能够满足我国现行的制图精度要求。
航空遥感影像可以提供厘米级的空间分辨率，可以满足大比例尺制图要求。
目前，国内遥感制图应用比较广泛的是土地利用/土地覆盖（1：1万——1：10万），生态环境监测、城市信息化、大型工程环境监测、灾害监测、遥感找矿……如：利用QuickBird/IKONOS进行违章用地监测、城市绿地与城市用地监测利用eTM/SPOT进行土地利用遥感制图……1.2.2 遥感信息的时相选择地表由一个非常复杂的系统组成、时刻处于动态的变化过程。
