《机械创新设计》试题B

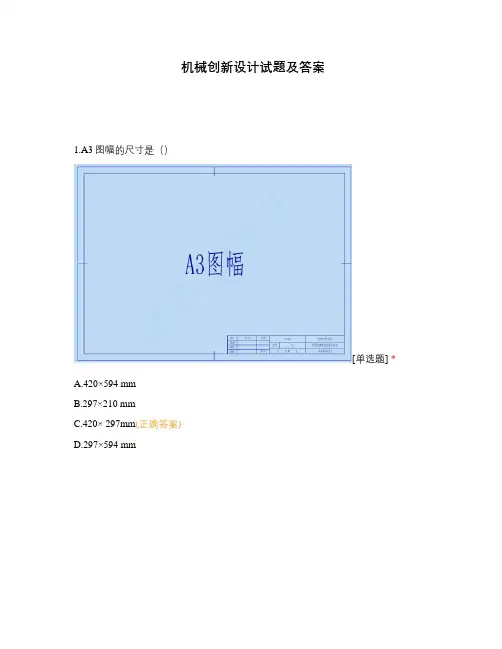

机械创新设计试题及答案1.A3图幅的尺寸是（）[单选题] *A.420×594 mmB.297×210 mmC.420× 297mm(正确答案)D.297×594 mm2.已知图纸比例为5:1，图纸上测量长度为62.5，标注长度为20，该特征的实际长度为（）[单选题] *A.100B.62.5C.20(正确答案)D.253.各种图线重合时，线型的选用顺序为（）[单选题] *A.粗实线>虚线>点画线(正确答案)B.点画线>粗实线>虚线C.点画线>虚线>粗实线D.粗实线>点画线>虚线4.以下说法正确的是（）[单选题] *A.标题栏中的字体为草书字体B.图框格式中必须预留装订边C.图形大小与机件真实大小相同D.图样尽量采用1:1的比例(正确答案)5.图中尺寸标注正确的是（）[单选题] *A.AB.BC.C(正确答案)D.D6.绘制物体轴线及对称中心线采用的线型为（）[单选题] *A.粗实线B.虚线C.双点画线D.细点画线(正确答案)7.以下说法有错误的是（）[单选题] *A.在较小的图形上可以用细实线代替细点画线B.点画线和虚线重合时,按先点画线后虚线的顺序选用(正确答案)C.物体的真实大小与图形大小和准确程度无关D.尺寸界限过尺寸线2-3mm8.图纸以1:1比例打印，标题栏内显示比例为1:2，用直尺测得一尺寸为20，对应零件的实际尺寸为（）[单选题] *A.20mmB.40mm(正确答案)C.10mmD.20cm9.关于尺寸标注说法错误的是（）[单选题] *A.尺寸界限可以用轮廓线或轴线代替B.尺寸线可以用轮廓线或轴线代替(正确答案)C.每一尺寸在图样中一般只标注一次D.物体的真实大小只与图样上的尺寸标注有关10.以下标注正确的是（）[单选题] *A.AB.BC.CD.D(正确答案)11.以下几组尺寸为定形尺寸的是（）[单选题] *A.R12、6B.110、6C.R12、Φ12(正确答案)D.110、R2412.以下尺寸为连接尺寸的是（）[单选题] *A.SR8B.R60C.R20(正确答案)D.Φ3013.作圆弧连接，求圆心方式错误的是（）[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.6(正确答案)B.24C.R11D.R24[单选题] *A.SR8B.SR15C.Φ5D.R20(正确答案)16.当前所示图纸为（）[单选题] *A.中心投影法(正确答案)B.正投影法C..斜投影法D以上都不是17.图中属于正投影法的是（）[单选题] *A.AB.B(正确答案)C.CD.D18.图中反应正投影实形性的是（）[单选题] *A.A(正确答案)B.BC.CD.D19.本图反应正投影的（）[单选题] *A.实形性(正确答案)B.积聚性C.类似性D.以上都不是20.图中反应正投影类似性的是（）[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.正面V(正确答案)B.水平面HC.侧面WD.以上都不是[单选题] *A.正面VB.水平面H(正确答案)C.侧面WD.以上都不是[单选题] *A.长(正确答案)B.宽C.高D.以上都不是[单选题] *A.长B.宽C.高(正确答案)D.以上都不是[单选题] *A.左右关系B.前后关系(正确答案)C.上下关系D.以上都不是26.与三视图对应的立体示意图，正确的是（）[单选题] *A.AB.BC.C(正确答案)D.D27.与立体示意图对应的三视图，正确的是（）[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.CD.D(正确答案)[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.AB.BC.C(正确答案)D.D[单选题] *A.A(正确答案)B.BC.CD.D[单选题] *A.AB.BC.C(正确答案)D.D38.图中反应正投影积聚性的是（）[单选题] *A.AB.B(正确答案)C.CD.D[单选题] *A.实形性B.积聚性(正确答案)C.类似性D.以上都不是[单选题] *A.实形性B.积聚性C.类似性(正确答案)D.以上都不是41.图示三投影面体系，左视图所在的投影面是（）[单选题] *A.正面VB.水平面HC.侧面W(正确答案)D.以上都不是42.根据三视图之间的投影对应关系，图中所示三视图中（1）、（2）、（3）的投影规律分别为（）[单选题] *A.长对正、宽相等、高平齐B.长对正、高平齐、宽相等(正确答案)C.宽相等、长对正、高平齐D.宽相等、高平齐、长对正[单选题]A.长B.宽(正确答案)C.高D.以上都不是[单选题] *A.左右关系(正确答案)B.前后关系C.上下关系D.以上都不是[单选题] *A.左右关系B.前后关系C.上下关系(正确答案)D.以上都不是46.与三视图对应的立体示意图，正确的是（）[单选题] *A.AB.BC.CD.D(正确答案)47.与立体示意图对应的三视图，正确的是（）[单选题] *A.AB.B(正确答案)C.CD.D48.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.AB.BC.C(正确答案)D.D49.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.AB.BC.CD.D(正确答案)50.已知物体的主视图和俯视图，正确的左视图为（）[单选题] *A.A(正确答案)B.BC.CD.D。

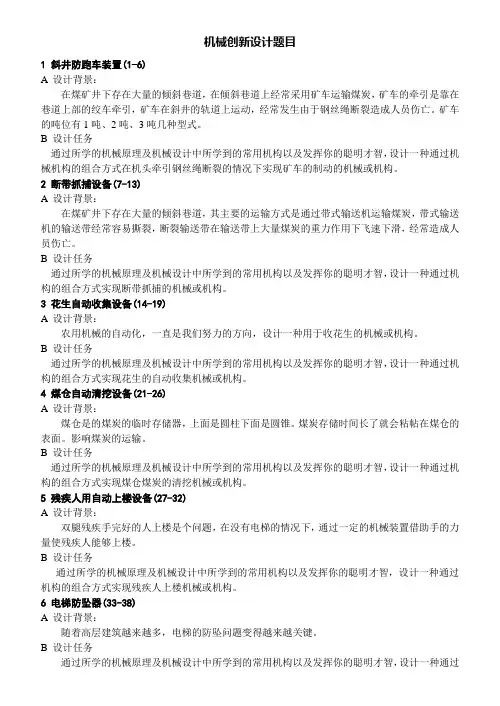

机械创新设计题目1 斜井防跑车装置(1-6)A设计背景：在煤矿井下存在大量的倾斜巷道，在倾斜巷道上经常采用矿车运输煤炭，矿车的牵引是靠在巷道上部的绞车牵引，矿车在斜井的轨道上运动，经常发生由于钢丝绳断裂造成人员伤亡。

矿车的吨位有1吨、2吨、3吨几种型式。

B 设计任务通过所学的机械原理及机械设计中所学到的常用机构以及发挥你的聪明才智，设计一种通过机械机构的组合方式在机头牵引钢丝绳断裂的情况下实现矿车的制动的机械或机构。

2 断带抓捕设备(7-13)A设计背景：在煤矿井下存在大量的倾斜巷道，其主要的运输方式是通过带式输送机运输煤炭，带式输送机的输送带经常容易撕裂，断裂输送带在输送带上大量煤炭的重力作用下飞速下滑，经常造成人员伤亡。

B 设计任务通过所学的机械原理及机械设计中所学到的常用机构以及发挥你的聪明才智，设计一种通过机构的组合方式实现断带抓捕的机械或机构。

3 花生自动收集设备(14-19)A设计背景：农用机械的自动化，一直是我们努力的方向，设计一种用于收花生的机械或机构。

B 设计任务通过所学的机械原理及机械设计中所学到的常用机构以及发挥你的聪明才智，设计一种通过机构的组合方式实现花生的自动收集机械或机构。

4 煤仓自动清挖设备(21-26)A设计背景：煤仓是的煤炭的临时存储器，上面是圆柱下面是圆锥。

煤炭存储时间长了就会粘帖在煤仓的表面。

影响煤炭的运输。

B 设计任务通过所学的机械原理及机械设计中所学到的常用机构以及发挥你的聪明才智，设计一种通过机构的组合方式实现煤仓煤炭的清挖机械或机构。

5 残疾人用自动上楼设备(27-32)A设计背景：双腿残疾手完好的人上楼是个问题，在没有电梯的情况下，通过一定的机械装置借助手的力量使残疾人能够上楼。

B 设计任务通过所学的机械原理及机械设计中所学到的常用机构以及发挥你的聪明才智，设计一种通过机构的组合方式实现残疾人上楼机械或机构。

6 电梯防坠器(33-38)A设计背景：随着高层建筑越来越多，电梯的防坠问题变得越来越关键。

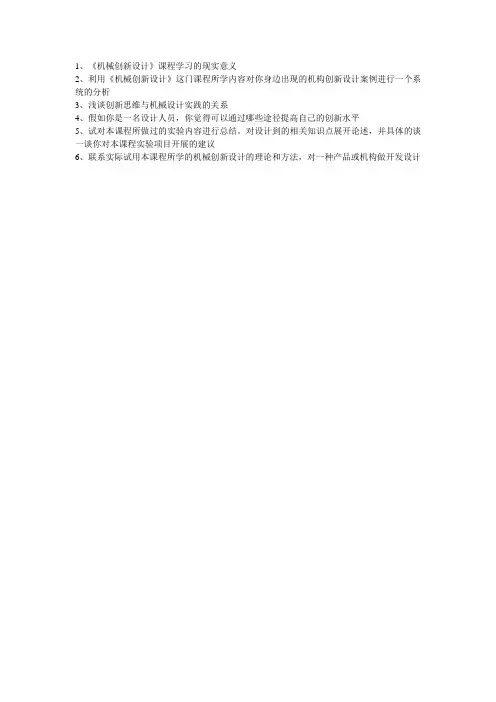

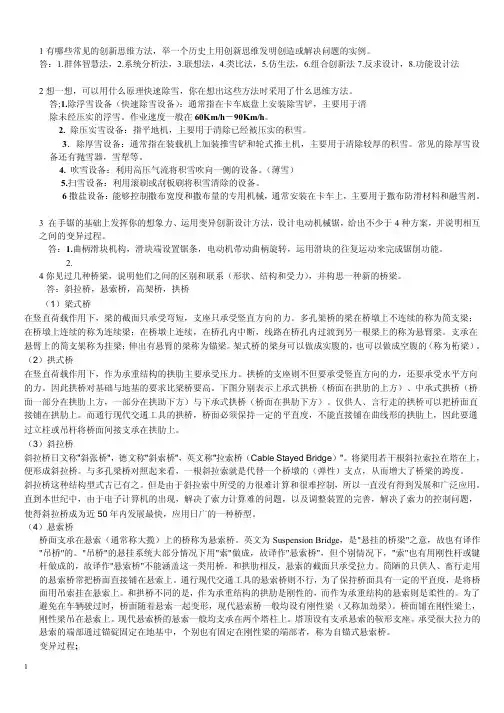

1、《机械创新设计》课程学习的现实意义
2、利用《机械创新设计》这门课程所学内容对你身边出现的机构创新设计案例进行一个系统的分析
3、浅谈创新思维与机械设计实践的关系
4、假如你是一名设计人员，你觉得可以通过哪些途径提高自己的创新水平
5、试对本课程所做过的实验内容进行总结。

对设计到的相关知识点展开论述，并具体的谈一谈你对本课程实验项目开展的建议
6、联系实际试用本课程所学的机械创新设计的理论和方法，对一种产品或机构做开发设计。

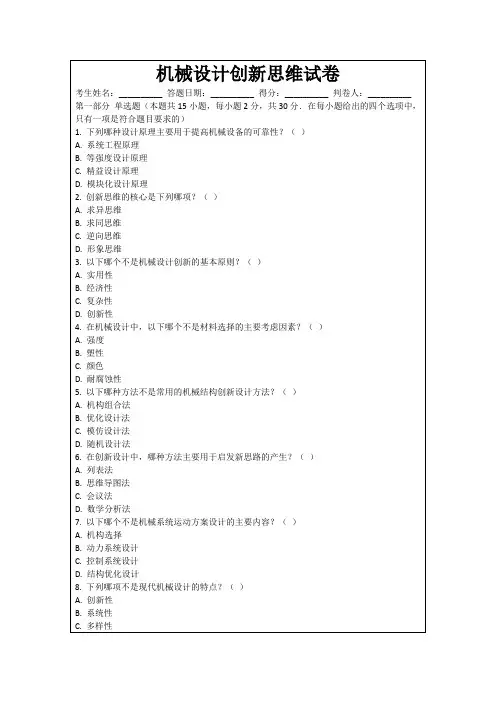

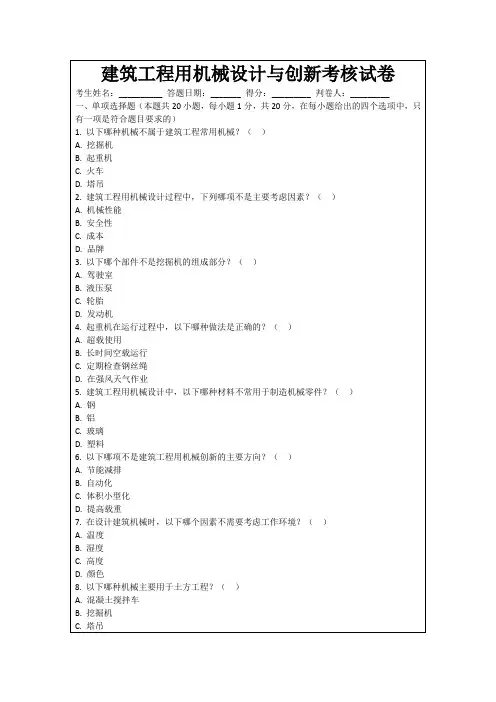

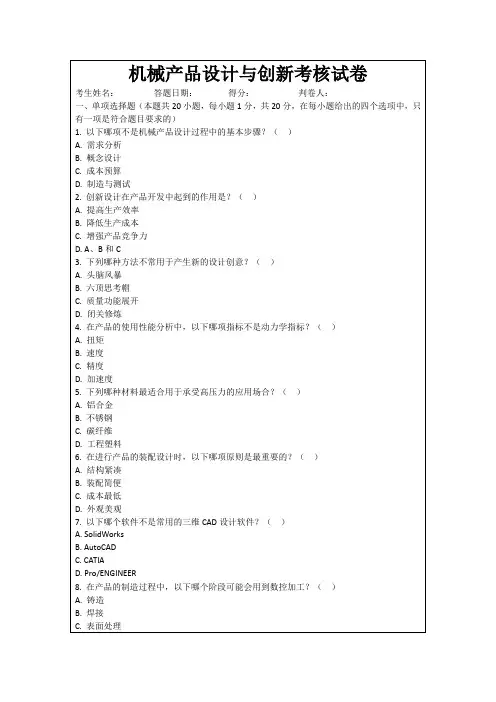

机械创新设计试题及答案一、选择题（每题2分，共20分）1. 机械创新设计中，以下哪项不属于创新设计的基本要素？A. 功能创新B. 结构创新C. 材料创新D. 工艺创新答案：D2. 在进行机械创新设计时，以下哪个步骤是不需要的？A. 需求分析B. 方案设计C. 性能测试D. 市场调研答案：C3. 创新设计中，以下哪项技术不属于现代设计方法？A. 计算机辅助设计B. 模块化设计C. 经验设计D. 优化设计答案：C4. 机械创新设计中，以下哪项是设计过程中最核心的环节？A. 创意构思B. 方案评估C. 原型制作D. 市场推广答案：A5. 在机械创新设计中，以下哪种方法不适用于提高设计效率？A. 采用模块化设计B. 使用计算机辅助设计软件C. 重复使用已有设计D. 进行大量手工绘图答案：D6. 创新设计中，以下哪项不属于创新思维的范畴？A. 逆向思维B. 联想思维C. 逻辑思维D. 发散思维答案：C7. 在机械创新设计过程中，以下哪项是评价创新成果的重要指标？A. 创新性B. 可行性C. 经济性D. 所有选项答案：D8. 机械创新设计中，以下哪项不属于设计原则？A. 功能优先原则B. 可靠性原则C. 经济性原则D. 复杂性原则答案：D9. 在机械创新设计中，以下哪种方法不适用于解决设计问题？A. 头脑风暴法B. 思维导图法C. 问题分解法D. 随机尝试法答案：D10. 机械创新设计中，以下哪项不属于设计评价的范畴？A. 性能评价B. 安全性评价C. 环境影响评价D. 市场调查答案：D二、填空题（每题2分，共20分）1. 机械创新设计的核心是_______。

答案：创新思维2. 机械创新设计过程中，_______是实现创新设计的关键。

答案：技术可行性3. 机械创新设计的评价指标包括_______、_______和_______。

答案：创新性、可行性、经济性4. 在机械创新设计中，_______是设计者进行设计思考的起点。

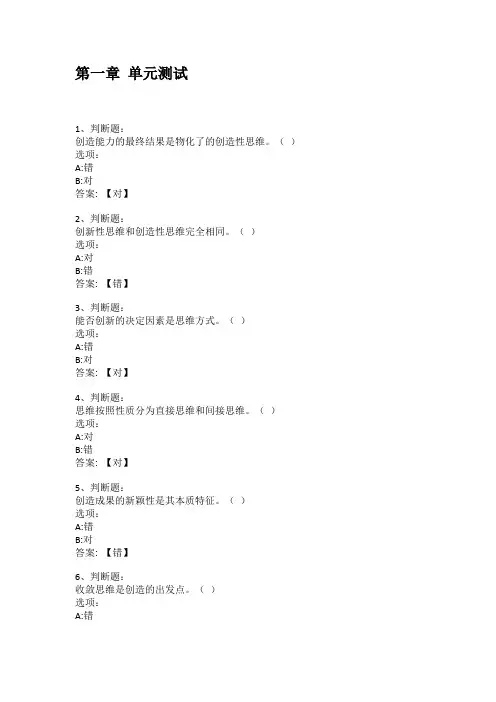

第一章单元测试1、判断题：创造能力的最终结果是物化了的创造性思维。

（）选项：A:错B:对答案: 【对】2、判断题：创新性思维和创造性思维完全相同。

（）选项：A:对B:错答案: 【错】3、判断题：能否创新的决定因素是思维方式。

（）选项：A:错B:对答案: 【对】4、判断题：思维按照性质分为直接思维和间接思维。

（）选项：A:对B:错答案: 【对】5、判断题：创造成果的新颖性是其本质特征。

（）选项：A:错B:对答案: 【错】6、判断题：收敛思维是创造的出发点。

（）选项：A:错答案: 【错】7、判断题：可能性与选择思维方法是美国心理学家德波诺提出的一种动态思维方法（）选项：A:错B:对答案: 【对】8、判断题：创造性思维不是人类生命本质的属性。

（）选项：A:错B:对答案: 【错】9、多选题：形象思维和抽象思维的关系是:（）。

选项：A:互不相关B:相互联系C:人脑不同部位对客观实体的反映活动D:相互渗透答案: 【相互联系;人脑不同部位对客观实体的反映活动;相互渗透】10、多选题：创造力的形成与构成:（）+必要条件+专业知识。

选项：A:思维定式B:实践C:技法D:创造性思维答案: 【技法;创造性思维】第二章单元测试1、判断题：移植实质上是各种事物的技术和功能之间的转移或扩散。

（）选项：A:错答案: 【对】2、判断题：动词特性主要是指事物的物理性质。

（）选项：A:对B:错答案: 【错】3、判断题：按照还原换元原理，电冰箱的设计原点是保持低温。

（）选项：A:错B:对答案: 【错】4、判断题：组合机床、模块化机床的设计体现了分离创造原理的应用。

（）选项：A:对B:错答案: 【对】5、判断题：人们在消除技术冲突的过程中，往往通过分析将技术矛盾过渡到物理矛盾。

（）选项：A:错B:对答案: 【对】6、判断题：CT扫描仪的创新设计得益于分离创造原理的应用。

（）选项：A:错B:对答案: 【错】7、判断题：从创造原理的观点看同步带传动的设计是综合了传统平带传动技术与齿轮啮合传动技术的产物。

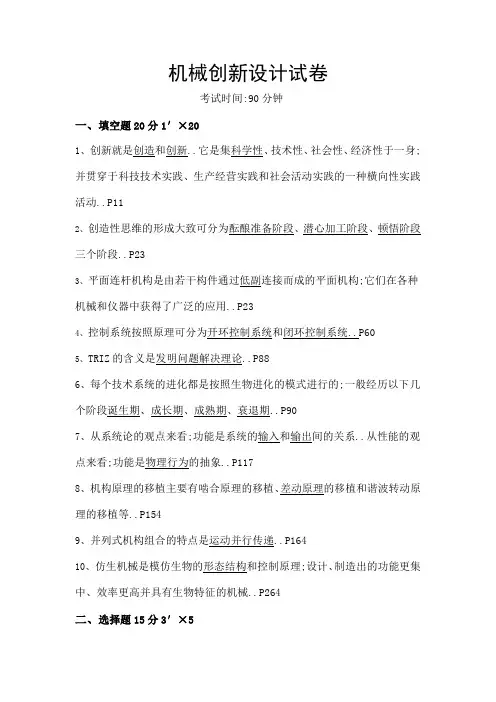

机械创新设计试卷考试时间:90分钟一、填空题20分1′×201、创新就是创造和创新..它是集科学性、技术性、社会性、经济性于一身;并贯穿于科技技术实践、生产经营实践和社会活动实践的一种横向性实践活动..P112、创造性思维的形成大致可分为酝酿准备阶段、潜心加工阶段、顿悟阶段三个阶段..P233、平面连杆机构是由若干构件通过低副连接而成的平面机构;它们在各种机械和仪器中获得了广泛的应用..P234、控制系统按照原理可分为开环控制系统和闭环控制系统..P605、TRIZ的含义是发明问题解决理论..P886、每个技术系统的进化都是按照生物进化的模式进行的;一般经历以下几个阶段诞生期、成长期、成熟期、衰退期..P907、从系统论的观点来看;功能是系统的输入和输出间的关系..从性能的观点来看;功能是物理行为的抽象..P1178、机构原理的移植主要有啮合原理的移植、差动原理的移植和谐波转动原理的移植等..P1549、并列式机构组合的特点是运动并行传递..P16410、仿生机械是模仿生物的形态结构和控制原理;设计、制造出的功能更集中、效率更高并具有生物特征的机械..P264二、选择题15分3′×51、如图所示的瑞士军刀采用哪种创新组合方法 BA、形式组合B、功能组合C、同类组合2、功能设计法的正确步骤为 CA、求总功能——总功能分解——系统原理解——求功能元——求功能元解B、总功能分解——求总功能——系统原理解——求功能元——求功能元解C、求总功能——总功能分解——求功能元——求功能元解——系统原理解3、思维有哪些特性 AA、思维的自觉性和创造性B、思维的强制性C、思维的单一性4、组合创新方法有哪些 AA、功能组合、材料组合B、机电组合、机液组合C、结构组合、原理组合5、二次设计包括 CA、反求设计B、机构设计C、开发设计三、名词解释20分4′×51、定向思维基本上属于逻辑性思维一类..其思维过程总是通过寻找合乎逻辑的、成熟的或常规的方法或途径;循序渐进地推断和认识事物..2、机构组合机构的组合是指把相同或不同类型的机构通过一定的连接方法;按照一定规则组合而成的一个机构系统;从而实现既定的功能目标..3、传动系统将动力机的力和运动传递给执行机构或执行构件的中间装置成为传动系统..4、技术矛盾指一个作用同时导致有用及有害两种结果;也可指有作用的引入或有害作用的消除导致一个或几个子系统变坏..5、逆向工程是一种以先进产品设备的实物、样件、软件或影像作为研究对象;应用现代设计学的方法学、系统工程学、计算机辅助技术的理论和方法进行系统分析和研究、探索掌握其关键技术;进而开发同类的或更先进的产品技术..四、简答题15分3′×51、机械创新设计的主要内容有哪些答：①机构的创新设计⑴设计出新机构；⑵原有机构演化、变异;导致结构变化②机构应用创新设计③机构组合设计;导致新机构系统的出现④机械机构的创新设计⑤利用反求原理进行创新设计⑥利用仿生原理进行创新设计2、简述产品进化S曲线并画出S曲线..答：S曲线描述了一个技术系统的完整生命周期;其横坐标代表时间;纵轴代表技术系统的某个重要的性能参数39个工程参数..S曲线描述的是一个技术系统中诸项性能参数的发展变化规律..3、TRIZ一般解题模式及流程是怎样的答：首先要对一个实际问题进行仔细的分析并加以定义；然后根据TRIZ 提供的方法;将所需解决的实际问题归纳为一个类似的TRIZ标准问题模型；接着;针对不同的标准解决方案模型；最后;将这些类似的解决方案模型;应用到具体的问题之中;演绎得到最终的解决方法..五、分析设计题30分2′×151、列举一种能实现增大行程的凸轮机构;画出机构简图;并进行简要说明..答：机构简图如右所示;为了使凸轮能够沿从动推杆的位移方向移动;将其设计成中间带有滑道;并将转动滑块设在其中;这样;当凸轮转动时就可以实现凸轮相对于固定滚子3的位移;而从动杆2相对于凸轮又有位移;两项位移之和就是从动杆的最终行程..达到了增大行程的效果..2、对图示缝纫机针杆传动机构进行分析；答：工作构件是针杆3;是曲柄滑块机构1-2-3的输出构件;曲柄1的旋转可以实现针杆上下运动..由于工作过程中需要改变针杆3的摆角;两种方案分别在曲柄滑块机构上并联了偏心盘凸轮机构4-5和摆动导杆机构4-5-6..两种方案的组合机构都具有两个自由度;a图所示方案的原动件分别是曲柄1和凸轮4;通过调整偏心凸轮的偏心距;可以改变针杆3的摆角；b图所示方案的原动件分别为曲柄1和曲柄6;曲柄6通过摆动导杆机构可以调整针杆3的摆角..设计该类机构时;一般需要按照输出机构的复合运动要求绘制运动循环图;根据运动循环图确定两主动构件的初始位置;并且要求协调两个主动构件的运动;以实现针杆3上下往复移动和摆动的复杂平面运动规律..。

机械创新设计大作业机械创新设计答案机械创新设计大作业一、设计题说明：1、可以查阅参考资料借鉴已有的设计和思路，但需要加入自己的设计思考、改进、改造等；2、设计题要求：A、给出设计对象的功能描述，尽量清晰、明确、全面；B、给出简单的设计方案和设计思路；C、给出设计图或示意图；D、总结设计的创新部分内容、创新方法或创新技法。

3、写出设计报告，设计报告要求有封面、页码、内容，封面包括题目名称、姓名、学号、班级等，内容要将以上设计过程通过文字和图的形式表达出来。

3、共6道题，设计任务是每人设计2个创新题目，其中一题必须从中选取，另外一题可以自己选定一个创新题目或者在下面再选一题作为创新题目。

二、设计题目 1、设计目前阶梯教室使用的多功能课桌，要求具有的功能是：1）用于考试时能够防止前后左右相互偷看；2）用于上课时能够舒适，便于放置书本、文具等。

2、设计新型横动竖刷式压刷的结构设计，要求具有的功能是：按照常规刷牙方法横向来回运动，压刷在牙齿上的运动是上下竖刷，符合对牙齿最好的清理效果 3、医院陪护折叠床的设计，要求具有的功能是：1）可以折叠，折叠后可以作为凳子使用或者放置病床底下；2）摊开后可作为陪护人员晚上休息之用。

4、动车、公共汽车车身擦洗装置，要求具有的功能是：1）目前动车、公共汽车的车身都是采用人工手擦清洗的方式进行清洁，效率低，高处擦洗不方便，设计一套装置使人站在地面可进行机械擦洗，提高效率，降低劳动条件；2）擦洗时能够将水引到擦洗部位，可以控制水流的大小和关停。

5、斜井防跑车装置设计 1）设计背景：在煤矿井下存在大量的倾斜巷道，在倾斜巷道上经常采用矿车运输煤炭，矿车的牵引是靠在巷道上部的绞车牵引，矿车在斜井的轨道上运动，经常发生由于钢丝绳断裂造成人员伤亡。

矿车有1、2、3吨几种。

2）设计任务：设计一种装置使得在机头牵引钢丝绳断裂的情况下实现矿车的制动的装置。

6、熔体纤维混合装置 1）设计背景：热塑性聚合物基复合材料是当前的热点，其主要过程是将塑料熔融并将玻璃纤维等纤维加入使其混合均匀后，通过成型制成复合材料制品，但如何将熔融的塑料熔体和纤维混合是困难所在。
