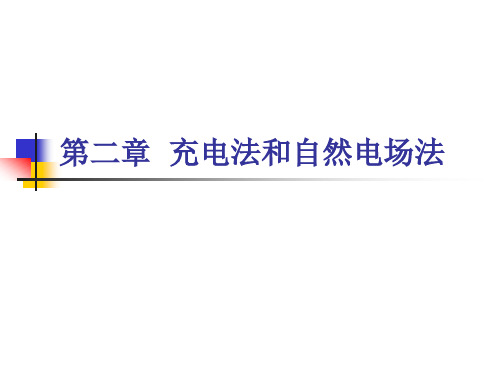

充电法和自然电场法

充电法和自然电场法


图2-7 测量抽水下降漏斗影响半径的方法 s1水平面（地面）；s2-垂直面；R-影响半径；1-抽水前自 然电位曲线；2-抽水过程自然电位曲线；3-自然电位“8”字形 异常图；4-区域地下水流向；5-抽水下降漏斗
2.1.3.3确定漏水地点、水力联系 及地下水活动情况
图2-8 地下水补给地表水
图2-9 地表水补给地下水
• 一、过滤电场 • 地下水在岩石的孔隙或裂隙中 流动或渗透时，由于岩石颗粒 表面对地下水中的正负离子具 有选择性吸附作用，且大多数 具有吸附负离子的特性。因此， 在地下水的上游方向集中了较 多的负离子，形成低电位。而 在下游方向集中了较多的正离 子，形成高电位，由此形成的 电场称为过滤电场。山地电场 是过滤电场的一种表现形式。 • 过滤电场的场强与渗透压力 的大小以及岩石、溶液的性质 有关。利用下式可对过滤电场 电位差作出近似估算： • ΔU=0.77·ρ水·ΔP
• •
图2-1 氧化还原电场
• 2.1.1.2过滤电场 • 地下水在岩石的孔隙或裂隙中流动或渗透时，由于岩石 颗粒表面对地下水中的正负离子具有选择性吸附作用，且 大多数具有吸附负离子的特性。因此，在地下水的上游方 向集中了较多的负离子，形成低电位。而在下游方向集中 了较多的正离子，形成高电位，由此形成的电场称为过滤 电场。山地电场是过滤电场的一种表现形式。 • 利用下式可对过滤电场电位差作出近似估算： • ΔU=0.77·ρ水·ΔP
• 充电法图示
• 充电法的应用条件 是:
• (1)探测对象的电阻 率ρ1 应远小于围岩 的电阻率ρ2，围岩 的岩性要比较单一， 地表介质电性较均 匀、稳定，地形起 伏不大； • (2)埋于地下的充电 体必须有露头。
图2-15 理想导电球体充电场的电位、电位梯度平面剖面图 (a) 电位平面剖面图；(b)电位梯度平面剖面图

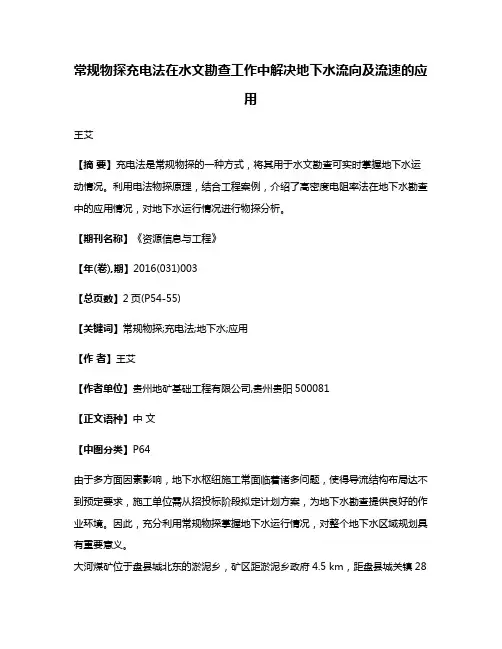

常规物探充电法在水文勘查工作中解决地下水流向及流速的应用

常规物探充电法在水文勘查工作中解决地下水流向及流速的应用

常规物探充电法在水文勘查工作中解决地下水流向及流速的应用王艾【摘要】充电法是常规物探的一种方式，将其用于水文勘查可实时掌握地下水运动情况。

利用电法物探原理，结合工程案例，介绍了高密度电阻率法在地下水勘查中的应用情况，对地下水运行情况进行物探分析。

【期刊名称】《资源信息与工程》【年(卷),期】2016(031)003【总页数】2页(P54-55)【关键词】常规物探;充电法;地下水;应用【作者】王艾【作者单位】贵州地矿基础工程有限公司,贵州贵阳500081【正文语种】中文【中图分类】P64由于多方面因素影响，地下水枢纽施工常面临着诸多问题，使得导流结构布局达不到预定要求，施工单位需从招投标阶段拟定计划方案，为地下水勘查提供良好的作业环境。

因此，充分利用常规物探掌握地下水运行情况，对整个地下水区域规划具有重要意义。

大河煤矿位于盘县城北东的淤泥乡，矿区距淤泥乡政府4.5 km，距盘县城关镇28km，盘县至淤泥乡公路从矿区西侧通过，矿区距松河火车站20 km，交通方便。

矿区地理坐标：东经104°44′25.3″～104°45′27.9″；北纬25° 58′13.6″～25°58′41.7″。

高密度电阻率法是一种阵列勘探方法，其物理原理是利用地下介质间的导电性差异。

同常规电阻率法一样，它通过A、B电极向地下供应电流I，然后在M、N极间测电位差，从而可求得该点（M、N之间）的视电阻率值ρα（见图1）。

地下水赋存于岩溶裂隙及基岩风化裂隙、构造裂隙中，按地层岩性及含水介质组合特征、水动力条件，区域地下水类型分为松散岩类孔隙水、碎屑岩类基岩裂隙水和碳酸盐岩岩溶水三类，沿岩层走向或倾向径流，在地势低洼及压力减少处以泉点形式排泄。

（1）松散岩类孔隙水。

赋存于第四系（Q）残坡积、冲积、洪积层孔隙内，不整合覆于各地层之上，区域厚度不均。

含水微弱，透水性强，受大气降雨影响，季节变化大，富水性贫乏-中等。

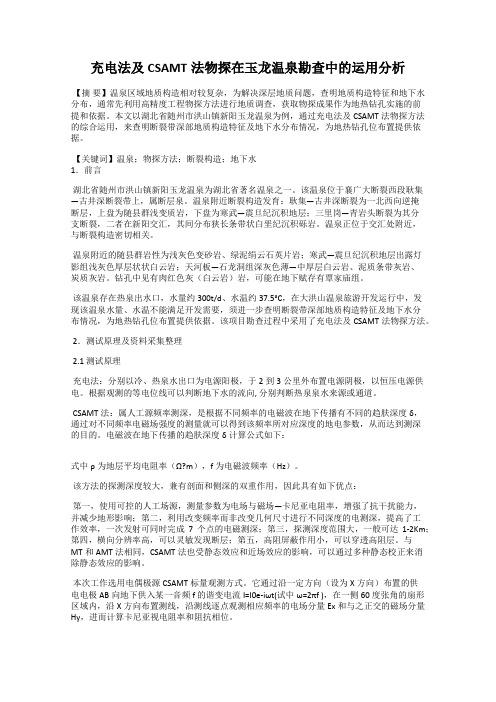

充电法及CSAMT法物探在玉龙温泉勘查中的运用分析

充电法及CSAMT法物探在玉龙温泉勘查中的运用分析

充电法及CSAMT法物探在玉龙温泉勘查中的运用分析【摘要】温泉区域地质构造相对较复杂，为解决深层地质问题，查明地质构造特征和地下水分布，通常先利用高精度工程物探方法进行地质调查，获取物探成果作为地热钻孔实施的前提和依据。

本文以湖北省随州市洪山镇新阳玉龙温泉为例，通过充电法及CSAMT法物探方法的综合运用，来查明断裂带深部地质构造特征及地下水分布情况，为地热钻孔位布置提供依据。

【关键词】温泉；物探方法；断裂构造；地下水1．前言湖北省随州市洪山镇新阳玉龙温泉为湖北省著名温泉之一。

该温泉位于襄广大断裂西段耿集—古井深断裂带上，属断层泉。

温泉附近断裂构造发育：耿集—古井深断裂为一北西向逆掩断层，上盘为随县群浅变质岩，下盘为寒武—震旦纪沉积地层；三里岗—青岩头断裂为其分支断裂，二者在新阳交汇，其间分布狭长条带状白垩纪沉积砾岩。

温泉正位于交汇处附近，与断裂构造密切相关。

温泉附近的随县群岩性为浅灰色变砂岩、绿泥绢云石英片岩；寒武—震旦纪沉积地层出露灯影组浅灰色厚层状状白云岩；天河板—石龙洞组深灰色薄—中厚层白云岩、泥质条带灰岩、炭质灰岩。

钻孔中见有肉红色灰（白云岩）岩，可能在地下赋存有覃家庙组。

该温泉存在热泉出水口，水量约300t/d、水温约37.5°C，在大洪山温泉旅游开发运行中，发现该温泉水量、水温不能满足开发需要，须进一步查明断裂带深部地质构造特征及地下水分布情况，为地热钻孔位布置提供依据。

该项目勘查过程中采用了充电法及CSAMT法物探方法。

2．测试原理及资料采集整理2.1 测试原理充电法：分别以冷、热泉水出口为电源阳极，于2到3公里外布置电源阴极，以恒压电源供电。

根据观测的等电位线可以判断地下水的流向, 分别判断热泉泉水来源或通道。

CSAMT法：属人工源频率测深，是根据不同频率的电磁波在地下传播有不同的趋肤深度δ，通过对不同频率电磁场强度的测量就可以得到该频率所对应深度的地电参数，从而达到测深的目的。
