染整设备浸轧机

染整设备染整设备可分为通用装置、通用单元机和专用机器三大类。

掌握染整设备的基本原理、基本结构和作用。

纺织品染整加工是借助各种机械设备通过化学或物理化学的方法对纺织品进行处理的过程。

主要内容包括：前处理、染色、印花和后整理。

染整设备的分类:1、按加工对象分类：可分为纤维、纱线、机织物、针织物、毛织物、丝绸织物等染整设备。

2、按加工工艺分类：可分为前处理、染色、印花、后整理染整设备。

3、按设备的组成分类：可分为通用装置（如整纬装置、扩幅装置）；通用单元机（如平幅轧水机、热风烘燥机、平幅浸轧机）；专用机器（如烧毛机、丝光机、连续轧染机、圆网印花机等联合机）。

染整设备的特点: 三多：1、设备种类多2、设备使用的材料多3、单元机通用性多; 三高：1、生产效率高2、传动要求高3、自动化程度要求高; 大：设备容布量大，设备较宽;重：保证设备机械强度并减轻振动;长：常使用联合机.染整工艺设备＝单元设备＋通用装置通用装置较多，如平幅进出布装置、绳状导布装置、吸边器、扩幅器、整纬装置、线速度调节装置等。

它们不能独立完成工艺操作，但它们有各自的功能，在整个染整工艺过程中起着辅助作用，是染整设备不可缺少的组成部分。

按运行织物状态染整加工有平幅加工，绳状加工。

紧式加工，松式加工。

平幅进出布装置基本要求:给织物以适当的张力，使织物能平整无皱地进入机台而不致产生折皱。

引导织物在机台允许的正常位置运行，防止织物过分左右歪斜。

防止灰尘杂物进入机台而损坏轧辊或影响产品质量。

如果发现布未缝头、打结等情况，可及时停车解决，起到缓冲作用。

平幅进布装置(俗称进布架)的作用:织物进入机台加工前一般处于无张力、折叠摆放状态，易产生折皱和歪斜。

(1)给织物以适当的张力，防止产生折皱。

(2)引导织物正常运行，防止过分左右歪斜。

(3)去除尘埃，防止损坏轧辊或质量。

(4)解决未完成的工序时，起到缓冲作用平幅进布装置的概念平幅织物以适宜的经向张力，在较小的左右游动范围内平整地进入平幅染整设备运行加工的装置。

第一章染整工艺设备的主要特点：1.种类较多2.有些单元机通用性较强，联合机较多3.用材种类较多4.生产效率较高5.大多数设备较大、较重、较长6.传动要求高7.自动化要求高发展趋势：1.高质量、适宜小批量多品种间歇式加工的染整设备比例上升2.一机多用，适应多品种加工要求3.重视节能减排4.织物以低张力或松式运行5.进一步普及电子技术6.新技术、新工艺的应用第二章一、扩幅装置:防皱、去皱；通过机械作用控制织物纬向（横向）收缩并给予织物适当的扩展力来克服平幅织物起皱.扩幅装置种类：1.伸缩板式扩幅辊（利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右边部作经向（横向）扩展而去皱。

该辊主要用于易被擦伤和经向(纵向）张力不宜太大的干态丝织物、毛织物和针织物等的扩幅去皱.2.螺纹扩幅板3.螺纹扩幅辊(又称扩幅板)4.扩幅弯辊5.指形剥边器二、平幅导布装置（这类装置用以自动诱导进机平幅织物在正常位置运行而不超出允许的左右游动范围,即能自动纠偏，同时在一定程度上具有扩展织物的效果）平幅导布装置的种类：1.压辊式平幅导布器（又称吸边器)2.圆盘式平幅导布装置(圆盘式吸边器）3.指形剥边器式平幅导布器（适用于容易卷边的针织物，其特点是在不对针织物边部压轧的情况下自动诱导其运行位置，并加强展平卷边和扩展去皱的效果）绳状导布装置的种类有：1。

六角导布辊和导布槽轮2导布圈和井形导布器三、整纬装置原理：利用织物在湿热条件下具有一定的可塑性，按纬移情况,通过整纬装置的机械作用调整织物全幅内各部分的经向张力，使运行的平幅织物纬纱的相应部分“超前"或“滞后"，从而使织物恢复正常状态，再经烘燥使之稳定。

方法有；直辊式整纬装置、弯辊式整纬装置、凹凸式整纬装置、光电整纬装置、针轮式整纬装置第三章一、机械脱水法方法：压轧脱水、离心脱水、真空吸水二、轧液辊：轧液辊又称轧辊，常由两只或三只轧液辊组成轧液辊面，由电动机经传动机构拖动回转的称为主动轧液辊（为硬橡胶辊或金属辊）,经主动轧液辊面摩擦传动而回转的称为被动轧液辊（为橡胶辊或纤维辊）按辊面材料分为金属辊(多为不锈钢辊）、非金属辊(橡胶辊或纤维辊）三、影响轧水带液率的因素及其影响规律1.轧点压强：压强增大，带液率下降2.温度：温度升高，带液率降低3.运行速度：处于低速运行布速时，带液率较低4.浸轧次数：浸轧次数增多，带液率增加5.织物情况：同种纤维织物，经纬捻度低，组织疏松，可压性大者，带液率往往较低四、提高平幅轧水效率的措施1.中辊加热的三辊平幅轧水机2.采用小直径轧液辊3.微孔弹性轧液辊4均匀高效的平幅轧水机械5.喷射压缩空气五、影响织物幅向轧液均匀性的因素1.轧液辊的挠度2橡胶辊面硬度3压力和轧液辊的公称宽度六、提高普通结构轧液辊幅向轧液均匀性的措施1提高的辊面的强度和刚度式提高轧液均匀度的根本措施2从辊面的结构上来说，在不过分增大其截面的前提下，尽可能减少轧辊的挠度，可以提高轧液均匀性七、影响离心脱水效率的主要因素1.离心脱水后的残留液量与离心分离因素成反比2.离心脱水后的残留液量与各类纺织纤维的吸水性能有关，吸水性强者残留液量多，反之则少。

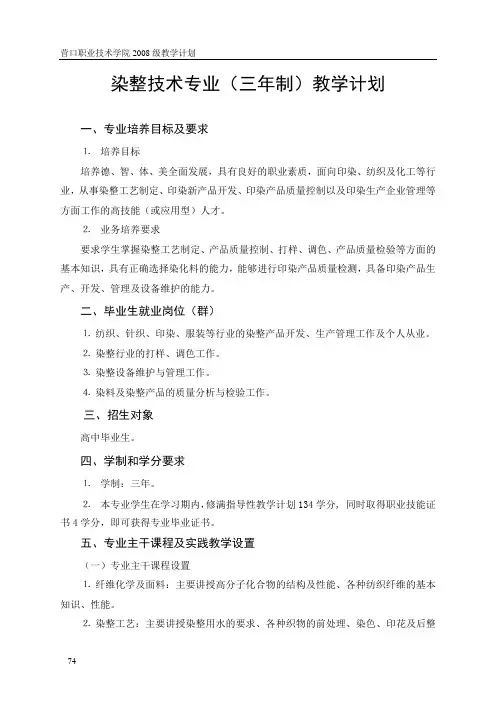

染整技术专业（三年制）教学计划一、专业培养目标及要求⒈培养目标培养德、智、体、美全面发展，具有良好的职业素质，面向印染、纺织及化工等行业，从事染整工艺制定、印染新产品开发、印染产品质量控制以及印染生产企业管理等方面工作的高技能（或应用型）人才。

⒉业务培养要求要求学生掌握染整工艺制定、产品质量控制、打样、调色、产品质量检验等方面的基本知识，具有正确选择染化料的能力，能够进行印染产品质量检测，具备印染产品生产、开发、管理及设备维护的能力。

二、毕业生就业岗位（群）⒈纺织、针织、印染、服装等行业的染整产品开发、生产管理工作及个人从业。

⒉染整行业的打样、调色工作。

⒊染整设备维护与管理工作。

⒋染料及染整产品的质量分析与检验工作。

三、招生对象高中毕业生。

四、学制和学分要求⒈学制：三年。

⒉本专业学生在学习期内，修满指导性教学计划134学分, 同时取得职业技能证书4学分，即可获得专业毕业证书。

五、专业主干课程及实践教学设置（一）专业主干课程设置⒈纤维化学及面料：主要讲授高分子化合物的结构及性能、各种纺织纤维的基本知识、性能。

⒉染整工艺：主要讲授染整用水的要求、各种织物的前处理、染色、印花及后整理的原理、工艺流程、工艺条件及其对成品质量的影响。

⒊染整设备：主要讲授染整通用装置、浸轧机、净洗机、烘燥机、前处理设备、染色机、印花机、蒸化机、整理机的结构、作用、使用及其维护保养的方法。

⒋染料化学：主要讲授活性染料、分散染料、酸性染料、还原性染料、阳离子染料以及颜料的结构，同时，介绍禁用染料、代用染料以及染料的鉴别等知识。

⒌助剂化学：主要讲授各种助剂的结构、性能及其在纺织染整工业中的应用。

⒍印染产品质量控制：主要讲授产品质量管理的理论、印染产品质量指标、印染产品质量影响因素分析、印染产品质量控制因素以及印染产品疵病分析、预防和修正。

（二）实践教学设置⒈染整技术专业实训：染整技术专业实训主要使学生们了解印染企业的基本情况，对印染企业的工艺流程、设备、工艺条件等有一个初步的认识。

For personal use only in study and research; not for commercial use1简述染整设备的主要特点，染整设备发展趋势。

三多：设备种类多，染整加工的对象多：不同的织物，染整加工的方法不同，使用的设备也不同；设备使用的材料多；单元机通用性多：有些单元机是可以通用的，“轧、洗、烘、蒸”。

三高：生产效率高：染整设备正向高效方向发展；传动要求高：主要要求同步传动和调速范围广；自动化程度要求高：高效设备已逐步取代过去的手工操作，而且自动化技术在染整设备上的应用日益广泛。

大：设备容布量大，设备较宽；重：保证设备机械强度并减轻震动；长：常使用联合机。

发展趋势：目前国内外印染行业的发展趋势，就是高效、节能和环保，这三个方面相辅相成、缺一不可；小批量、多品种、间歇式加工、低温、短流程、高效率设备的染整设备比率上升；高度的模块化设计；机电一体化程度全面提高；以生态观念开发新设备和新技术；以电子计算机为主体的现代控制技术已渗透到纺织印染加工的各个领域。

2举例说明国内染整设备型号所包含的内容国内：L、M、43、1-、160（还原蒸化机）联合机、加工类别，棉用印染机械设备、设备类别，印花前处理及其它附属设备、设计制造顺序号、有效工作幅度(cm)。

3 家里不锈钢小勺，在食盐罐中久置，会产生锈斑，试解释其原因。

不锈钢是靠其表面形成的一层极薄而坚固细密的稳定的富铬氧化膜，防止氧原子的继续渗入、继续氧化，而获得抗锈蚀的能力。

一旦有某种原因，这种薄膜遭到了不断地破坏，空气或液体中氧原子就会不断渗入或金属中铁原子不断地析离出来，形成疏松的氧化铁，金属也就受到不断地锈蚀。

不锈钢表面存积着含有其他金属元素的粉尘或异类金属颗粒的附着物，在潮湿的空气中，附着物与不锈钢间的冷凝水，将二者连成一个微电池，引发了电化学反应，保护膜即受到破坏。

4节能、高效是现代染整设备的发展趋势，但棉织物煮漂联合机多采用不锈钢箱体。

湖南工程学院轻化工程1191班资料染整工艺设备（单元设备、通用装置）染整工艺设备的发展趋向1．高质量、适宜小批量、多品种间歇式加工的染整设备比率上升。

2．一机多用，适应多品种加工要求。

3．低能耗、低污染。

4．织物以低张力或松式运行。

5．微电子技术日益广泛。

6．新技术、新工艺的应用。

第二章通用装置分类A：平幅进布装置组成：张力杆、紧布器扩幅装置(防皱、去皱;通过机械作用控制织物纬向（横向）收缩并给予织物适当的扩展力来克服平幅)织物起皱}{1、伸缩板式扩幅辊：利用扩幅条板向辊两端扩伸产生的摩擦力，使织物两个半幅分别向左右部作纬向（横向）扩展而去皱；主要用于易被擦伤和经向（纵向）张力不宜太大的干态丝织物、毛织物和针织物等的扩幅去皱。

2、螺纹扩幅板3、螺纹扩幅辊4、扩幅弯辊5、指形剥边器 }平幅导布装置{用以自动诱导进机平幅织物在正常位置而不超出允许的左右游动范围，即自动纠偏，有扩展织物的效果}{1、压辊式平幅导布装置（吸边器） 2、圆盘式平幅导布装置（圆盘式吸边器）3、指形剥边器式平幅导布装置（用于容易卷边的针织物；特点：在不对针织物边部压轧的情况下自动诱导其运行位置，加强展平卷边和扩展去皱的效果）B:平幅出布装置折叠落布平幅出布装置成卷型平幅出布装置C:纠偏装置自力式纠偏装置他力式纠偏装置（电动式和气动式）D:绳状导布装置六角导布辊导布槽轮导布圈井形导布器E：整纬装置原理：利用织物在湿热条件下具有一定的可塑性，按纬移情况，通过整纬装置的机械作用调整织物全幅内各部分的经向张力，使运行的平幅织物纬纱的相应部分“超前”或“滞后”，从而使织物恢复正常状态，再经烘燥使之稳定直辊式整纬装置弯辊式整纬装置凹凸辊式整纬装置光电整纬装置针轮式整纬装置F：织物线速度调节装置张力式重力式悬挂式第三章通用单元机一、平幅轧水机1、用于平幅织物烘燥前和浸轧某些溶液前的脱水。

2、工艺要求：不损伤织物和经济的前提下，经轧水后的平幅湿织物含水量少而均匀3、分类A、按轧液辊数目：两辊平幅轧水机、三辊平幅轧水机。

浸渍机的工作原理
浸渍机是一种用于对物体进行浸渍处理的设备，它主要应用于食品加工、化工、纺织、造纸、医药等生产领域。

浸渍机的工作原理主要是通过将待处理物体浸入浸渍液中，使其
在液体中被浸润、渗透或被覆盖，从而达到处理、润湿、浸泡、防腐或改性等目的。

在浸渍机的工作过程中，通常会先将处理物体放置在浸渍槽内，然后通过一定的机械
或液压系统将浸渍槽中的浸渍液进行提升或注入，使待处理物体完全浸没其中。

在浸渍过
程中，浸渍液会对待处理物体持续进行渗透、滲透或被覆盖，从而实现对其进行处理或改性。

浸渍机的工作原理可以分为以下几个方面进行解析：
一、浸润渗透原理
浸渍机通过将待处理物体放置在浸渍槽内，然后注入浸渍液，浸渍液会在外部力作用
下渗透进入物体表面，最终使物体内外都被浸润。

二、浸润液滲透原理
浸渍机在工作过程中，待处理物体经过浸渍后，浸渍液会通过物体的孔隙、纤维间隙
等微观结构，对物体进行滲透、渗透，从而实现物体的加工和处理。

三、浸润被覆原理
在浸渍机工作时，浸渍液会对待处理物体进行均匀的浸润、覆盖，使其表面和内部都
受到液体的浸渍，从而实现对物体的处理、防腐或改性操作。

通过以上原理，浸渍机能够对待处理物体进行均匀、高效的浸渍处理，从而实现对物
体的加工、改性、防腐、润湿等目的。

浸渍机在食品加工中常用于腌制、脱水、浸渍并加糖，化工领域中常用于对化工原料进行处理，纺织领域中用于对纤维进行染色润色处理，
医药领域中则常用于对药物进行改性和包衣处理。

浸渍机的广泛应用为相关产业的发展提
供了关键支持和保障。
