OTN产品光功率计算

公式L ≤（P-D-A C*N- M C）／A F
28
0.38
0.5
17.1
4
1
L20.78947368
D的数量1
L—OLT至最末端一个ONU之间的光纤总长度（km）；P—PON系统R/S至S/R最大允许通道损耗；PON技术标称波长 AF—光纤线路（含固定接头）衰减常数（dB/ km），1310nm波长的光纤衰减取0.38 dB/ km；1490nm波长的光纤衰减常数取0.26dB/ km；1550nm波长的光纤衰减常数取0.25 dB/ km；上行：1310nm AC—单个活动连接器的损耗（dB/处），取0.5 dB/处；下行：1490nm D —OLT 与单个ONU 之间所有光分路器插入损耗之和（dB ），每个分光器插入损耗与分光器类型和分光分路有密切关系；
N —OLT 与单个ONU 之间活接头数量；
Mc —光缆线路衰耗余量（dB ）。

上行：1310nm
下行：1490nm
光分路器规格插入损耗典型值（dB）
1×2 3.9
1×47.2
1×810.5
1×1613.8
1×3217.1
1×6420.1
1×12823.7
传输距离（km）线路维护余量取值（dB）
L≤5≥1
5<L≤10≥2
>10≥3
区间最长间隔
17710150EPON GPON。

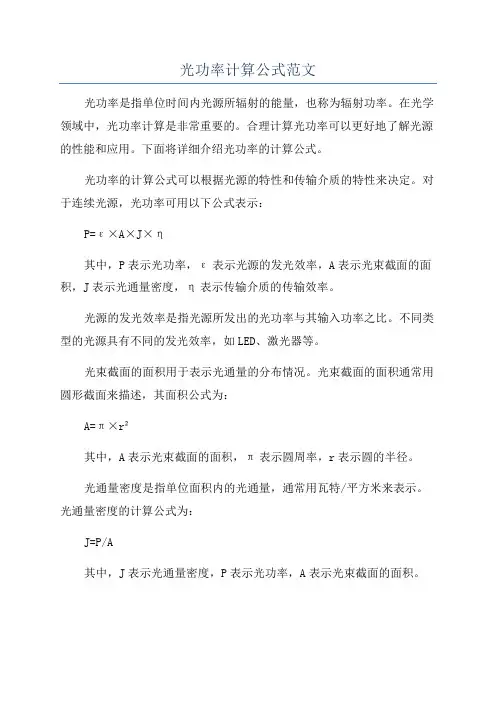

光功率计算公式范文光功率是指单位时间内光源所辐射的能量，也称为辐射功率。

在光学领域中，光功率计算是非常重要的。

合理计算光功率可以更好地了解光源的性能和应用。

下面将详细介绍光功率的计算公式。

光功率的计算公式可以根据光源的特性和传输介质的特性来决定。

对于连续光源，光功率可用以下公式表示：P=ε×A×J×η其中，P表示光功率，ε表示光源的发光效率，A表示光束截面的面积，J表示光通量密度，η表示传输介质的传输效率。

光源的发光效率是指光源所发出的光功率与其输入功率之比。

不同类型的光源具有不同的发光效率，如LED、激光器等。

光束截面的面积用于表示光通量的分布情况。

光束截面的面积通常用圆形截面来描述，其面积公式为：A=π×r²其中，A表示光束截面的面积，π表示圆周率，r表示圆的半径。

光通量密度是指单位面积内的光通量，通常用瓦特/平方米来表示。

光通量密度的计算公式为：J=P/A其中，J表示光通量密度，P表示光功率，A表示光束截面的面积。

传输介质的传输效率是指光源所发出的光在传输过程中损失的情况。

不同的传输介质具有不同的传输效率，例如光纤、空气等。

传输效率通常用百分比来表示。

通过以上的公式，我们可以计算得到光功率。

下面通过一个具体的例子来说明光功率的计算过程。

假设有一个LED光源，其发光效率为50%，光束截面的半径为5cm，传输介质的传输效率为80%。

我们要计算该光源的光功率。

首先，我们可以计算光束截面的面积：接下来，我们可以计算光功率：最后，我们需要根据实际情况确定光通量密度J的数值。

这可以通过使用光功率计等仪器来测量获得。

总结起来，光功率计算公式是一个涉及光源特性和传输介质特性的综合计算过程。

可以根据具体情况选择合适的公式来计算光功率。

光功率的准确计算可以帮助我们更好地理解和应用光源。

早就知道有光功率衰减计算功式，但却一直未曾找到。

今天从一位数通牛人手里得到的。

这个功式，用系统里自带的计算器，设为科学型，进行计算便可得到。

例如1：32进行计算后得：
经过计算可得到：
1:2 分光器衰减为3.01 dB
1:4 分光器衰减为6.02 dB
1:8 分光器衰减为 9.03 dB
1:16分光器衰减为12.04 dB
1:32分光器衰减为15.05 dB
1:64分光器衰减为18.06 dB
一般从OLT PON口里出来的光为+3—+5dB,上行口为-6—-7dB左右。

而ONU的光口灵敏度虽说是-28dB。

但一般-20dB以上最好，当然也不排除有-23 -24dB能开起来，这种的必竟不多，如果说从OLT到小区里的主干光纤测试为-3dB，这样的话在分光比为1:32的情况下，按上图来算，在ONU侧接收的功率应该为-18-- -20dB.1310nm波长光缆在正常情况下每公里损耗0.35dB,法兰盘0.5dB。

注：光纤损耗一般是随着波长加长而减小，0.85微米的损耗为2.5dB/KM,1.31微米的损耗为0.35dB/KM,1.55微米的损耗为0.20dB/KM.
光纤衰减取0.36dB/km
光活动连接器插入衰减取定：0.5dB/个
皮线光缆直插头0.3dB/个
光缆熔接接头0.1dB/个
分光器典型插入衰减参考值。

PON系统光功率计算**一、PON系统光功率计算的原理**PON（Passive Optical Network）系统是一种基于光纤传输的通信网络，包括光线路终端（OLT）、光分纤器（ODN）和光网络单元（ONU）。

在PON系统中，光信号传输通过光纤连接OLT和ONU之间的各个模块，光功率计算则是衡量光信号传输强度和质量的重要指标之一1. 光功率检测器：光功率计通过光功率检测器接收光信号，然后将光信号转化为电信号。

光功率检测器通常采用具有线性响应特性的光电二极管（Photodiode）或光电二极管阵列（Photodiode Array），其输出电流与入射光功率成正比。

2.光电转化效率：光功率计通过光电转化效率来计算光功率。

光电转化效率是指光功率检测器将光信号转化为电信号的效率，通常用单位面积上的光功率和检测器输出电流之比来表示。

3.光衰减校正：在实际应用中，由于光信号在传输过程中可能会受到光纤衰减、连接器损耗等影响，因此需要进行光衰减校正。

光衰减校正是通过在光信号传输路径上添加可调衰减器，使测量到的光功率与实际光源的光功率相匹配。

**二、PON系统光功率计算的方法**1.单次测量法：单次测量法是最简单、最直接的方法，即通过一次测量得到光功率值。

这种方法适用于需要快速获得光功率的场合，但由于设备和环境的不稳定性，单次测量可能存在较大的误差。

2.平均测量法：平均测量法是通过多次测量，并对测量结果取平均值来减小测量误差的方法。

平均测量法可以提高测量的准确性和稳定性，但需要进行多次测量并进行数据处理。

3.自动补偿法：自动补偿法是通过设备自动进行光功率补偿，以提高测量的准确性和稳定性。

这种方法一般通过光功率计的自动补偿功能来实现，光功率计可以根据检测器的响应特性进行光功率计算和补偿，从而减小测量误差。

**三、PON系统光功率计算的应用**1.网络调试和故障定位：PON系统的光功率计算可以用于网络调试和故障定位，通过测量不同模块的光功率，可以判断网络连接是否正常、信号强度是否合适，并确定故障位置。

—22—工作研究OTN 光功率调整与维护经验张 丹 郭丽庆（中国联通秦皇岛市分公司，河北 秦皇岛 066000）摘 要：随着电信业务的不断丰富，电信运营商将转型成为ICT 综合服务提供商。

业务对带宽的更高需求，直接反映为对传送网能力和性能的要求。

OTN 技术在传输网中大量应用，扮演越来越重要的角色。

本文对系统最重要的参数之一光功率，以实际应用中最长见的两纤环为基础，结合在维护工作中日常积累，总结光功率的调测方法与维护经验。

关键词： OTN；光功率；维护1. OTN 系统概述OTN （Optical Transport Network ） 光传送网，是下一代的骨干传送网。

OTN 以WDM 技术为基础、借鉴SDH 强大的OAM 能力。

OTN 具备在光层组织网络的能力。

为下一步SDN 等技术在骨干层的实现提供了可能性。

目前现网波分设备绝大部分都支持OTN 功能。

DWDM 是密集型光波复用的缩写。

相对于OTN 技术来说DWDM 常常被称为传统波分。

从结构上分为集成系统和开放系统两大类。

两类的区别重点在于对接入信号的要求。

集成式系统，不需要波长转换单元，但对接入的单光传输设备终端的光信号有着极高的要求，必须满足G.692标准；开放系统，是在合波器前端及分波器的后端，加波长转移单元OTU ，将业务信号转换为符合G.692标准光信号。

目前在网的几乎都是开放式系统。

OTN 与DWDM 的最主要区别在于OTN 设备支持光层交叉，为了适应光层交叉将传统波分的波长转换单元设计为支线路分离的两块单板。

其信号流与传统DWDM 系统相差不大。

目前商用的OTN 设备也都向下兼容传统波分，设计支持支线路合一的OTU 板卡。

OTN 系统对光功率极其敏感，敏感度高于此前应用的任何传输系统。

且容量越大速率越高的波分系统对光功率越敏感，因此无论在工程开通还是日常维护中光功率调整都是十分重要的一环。

我所维护的OTN 设备大都采用两纤环组网，只有少数采用四纤环。

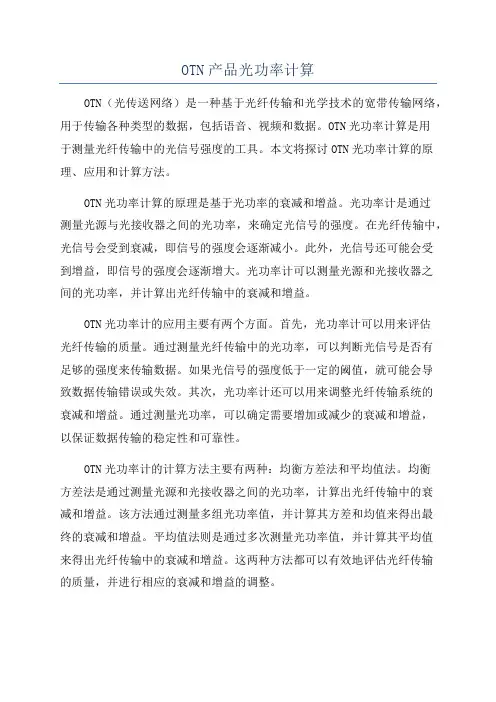

OTN产品光功率计算OTN（光传送网络）是一种基于光纤传输和光学技术的宽带传输网络，用于传输各种类型的数据，包括语音、视频和数据。

OTN光功率计算是用于测量光纤传输中的光信号强度的工具。

本文将探讨OTN光功率计算的原理、应用和计算方法。

OTN光功率计算的原理是基于光功率的衰减和增益。

光功率计是通过测量光源与光接收器之间的光功率，来确定光信号的强度。

在光纤传输中，光信号会受到衰减，即信号的强度会逐渐减小。

此外，光信号还可能会受到增益，即信号的强度会逐渐增大。

光功率计可以测量光源和光接收器之间的光功率，并计算出光纤传输中的衰减和增益。

OTN光功率计的应用主要有两个方面。

首先，光功率计可以用来评估光纤传输的质量。

通过测量光纤传输中的光功率，可以判断光信号是否有足够的强度来传输数据。

如果光信号的强度低于一定的阈值，就可能会导致数据传输错误或失效。

其次，光功率计还可以用来调整光纤传输系统的衰减和增益。

通过测量光功率，可以确定需要增加或减少的衰减和增益，以保证数据传输的稳定性和可靠性。

OTN光功率计的计算方法主要有两种：均衡方差法和平均值法。

均衡方差法是通过测量光源和光接收器之间的光功率，计算出光纤传输中的衰减和增益。

该方法通过测量多组光功率值，并计算其方差和均值来得出最终的衰减和增益。

平均值法则是通过多次测量光功率值，并计算其平均值来得出光纤传输中的衰减和增益。

这两种方法都可以有效地评估光纤传输的质量，并进行相应的衰减和增益的调整。

在进行OTN光功率计算时，需要考虑一些因素。

首先，需要确保光源和光接收器的稳定性和精度。

光源和光接收器的性能和准确性会直接影响光功率计算的结果。

其次，需要考虑光纤传输中的其他因素，如光纤的损耗和色散。

这些因素都可能会对光信号的强度产生影响，需要进行综合考虑。

最后，还需要根据实际情况和需求，选择合适的计算方法和工具，以获得准确和可靠的结果。

总结起来，OTN光功率计算是一项重要的技术，用于评估光纤传输的质量和调整衰减和增益。

一、计算小区内最远端ONU设备至OLT设备之间的光功率损耗。

光通道损耗（28dB）＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）
一、计算小区内最远端ONU设备至OLT设备之间的光功率损耗。

光通道损耗（28dB）＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）
a表示光纤每公里平均损耗（0.25或0.35dB/km），L为光纤总长度，单位Km。

工程中使用的光纤b表示光纤熔接点损耗（0.1dB），n1表示熔接点的数目。

c表示光纤机械接续点损耗（0.2dB），n2表示机械接续点的数目。

d表示连接器损耗（0.3dB），n3表示连接器数目。

e表示光分路器损耗（XXdB），这里只考虑一级分光。

如果是二级分光，则要分别考虑二个光分f表示工程余量，一般取3dB。

建设中应对网络中最远用户的光通道衰减进行核算，采用最坏值法进行GPON 光通道衰减核算，
的光纤跳线，尾纤等，一般
个光分路器造成的损耗。

核算，检查全网的光通道损。

OTN组网光物理层4个基本要素。

光功率，色散，光信噪比，非线性效应光功率：光纤损耗(dB) = P输出(dBm) - P输入(dBm) = 距离(km) x a (dB/km)色度色散G.652光纤的0色散位置在1310nm。

但是在1550处的衰减是最小的。

G.655光纤的0色散位置移到1550nm。

零色散导致四波混频成为主要原因。

色度色散（ps/nm）= 距离（km）x 色散系数（ps/nm.km）G.652光纤：色散系数= 17ps/nm.kmG.655光纤：色散系数= 4.5ps/nm.km10G以下传输系统，实际工程中主要考虑色度色散。

每个板卡的色散容限值都不一样，有的板卡的色散容限值是800ps/nm.（这样40km以内的传输距离是不需要色散补偿的）有的板卡的色散容限值是1200ps/nm.OSNR光信噪比：如果只有EDFA放大器，OSNR肯定会越来越小。

非线性效应：四波混频，受激拉曼散射，受激布里渊散射。

网络规划设计之前必须考虑的因素。

1系统容量，光纤类型，业务类型及保护类型，实际的其他要求。

2选择设备类型.接入网和骨干网用的设备类型就不一样。

波长一致性约束：对不同的业务，同一OMS段内采用不同的波长，不同的OMS内采用相同的波长，使使用的波长数最少。

波长规划的条件：最少波长，业务流量均衡，满足各项路由约束条件，最少电中继（A-B-C 还是A-C要考虑一下）。

首先确定规划目标和策略。

如京沪穗环和东南环改造成一个骨干环，原则上局内业务不在走骨干环。

对一些特殊的局内业务，也可以走骨干环。

2收集网络信息。

拓扑结构（各节点之间的距离，光纤数量，可用波数）业务矩阵（从源节点到目的节点的业务需求和容量）很重要。

还要收集各路局的实际需求。

根据抗一次断纤还是二次断纤，决定在某一段内预留的波长资源。

3 业务分析，业务等级划分用来确定不同的保护级别。

钻石级业务规划工作，保护，恢复三条路由；银级业务规划工作，恢复两条路由；铜级业务规划工作一条路由。

光模块光功率计算
光模块光功率计算是光通信领域中非常重要的一项工作。

光模块的发射功率和接收功率是衡量其性能和质量的重要指标。

在光模块的设计和调试过程中，需要对其发射功率和接收功率进行精确的测量和计算。

对于光模块的发射功率，通常采用光功率计进行测量。

光功率计是一种能够测量光功率的仪器，可以测量不同波长范围内的光功率。

在进行光功率测量之前，需要先校准光功率计，并选择合适的探头。

对于光模块的接收功率，通常采用光功率计和光衰减器进行测量。

在进行接收功率测量之前，需要先确定光模块的工作波长，并设置光衰减器的衰减值，以保证接收到的光功率在光功率计的可测量范围内。

在进行光模块的光功率计算时，需要考虑到光衰减、光耦合效率等因素的影响。

根据实际测量结果和相关参数，可以计算出光模块的实际发射功率和接收功率，并进一步分析和优化其性能和质量。

总之，光模块光功率计算是光通信领域中必不可少的一项工作，其准确性和精度对于光模块的性能和质量具有重要的影响。

- 1 -。

OTN光端机的光功率平衡优化方法研究摘要：OTN光端机是光传送网（OTN）中的关键设备，其良好的光功率平衡是确保网络高性能运行的关键。

本文围绕OTN光端机的光功率平衡优化方法展开研究，总结了光功率平衡的意义和影响因素，并提出了一系列有效的光功率平衡优化方法，包括基于硬件调整和基于软件调整的方法。

研究结果表明，这些方法可以显著提高OTN光端机的光功率平衡性能，从而提升网络的可靠性和性能。

1. 引言光传送网作为长距离高速传输的重要通信网络形式，近年来得到了广泛发展。

光传送网的核心是光交换技术，而OTN光端机作为光传送网中的关键设备，承担着光信号的调度和交换任务。

光功率平衡是保证OTN光端机正常运行的关键要素，因此，研究和优化光功率平衡方法对于提高网络的可靠性和性能具有重要意义。

2. 光功率平衡的意义光功率平衡是指光信号在传输过程中各路光功率之间的一种均衡状态。

光功率平衡的不良会导致信号质量下降、误码率增加等问题，进而影响网络的性能。

因此，保持光功率平衡是确保OTN光端机正常工作的前提条件。

3. 光功率平衡的影响因素光功率平衡受到多个因素的影响，包括光器件的性能、光纤的损耗、温度和湿度等环境因素。

其中，光器件的性能是影响光功率平衡的主要因素。

因此，在优化光功率平衡时，需要综合考虑这些因素，并采用相应的方法进行调整和优化。

4. 基于硬件调整的光功率平衡优化方法基于硬件调整的光功率平衡优化方法主要是通过调整光器件的参数来实现光功率平衡。

例如，可以调整光放大器的增益、光衰减器的衰减等，来调整光功率平衡。

此外，还可以使用分光器、合路器等光器件来进行光功率的分配，以实现光功率平衡。

5. 基于软件调整的光功率平衡优化方法基于软件调整的光功率平衡优化方法主要通过调整光端机的软件参数来实现光功率平衡。

例如，可以通过调整光功率均衡器的增益系数、增加补偿因子等方式来实现光功率平衡。

此外，还可以通过修复网络中光功率不平衡的路由，来达到光功率平衡的效果。
