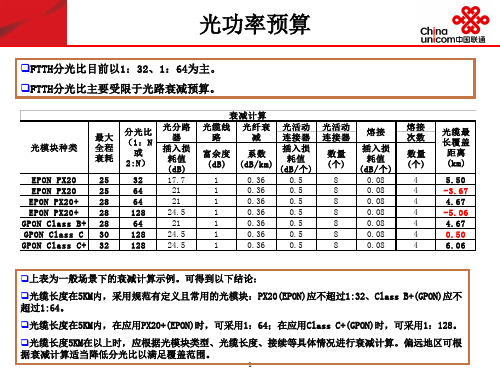

光功率预算

无源光网络(PON)技术概述作者：管一飞来源：《科技资讯》 2012年第28期管一飞（上海贝尔股份有限公司上海 201206）摘要:简单介绍无源光网络（PON）技术，包括它们的组成、分类和性能特点，实际应用中的组网方式和光功率计算等。

关键词:无源光网络 EPON GPON FTTx中图分类号:TN915.6 文献标识码:A 文章编号：1672-3791(2012)10(a)-0019-02我国目前的主流有线宽带接入技术主要包括ADSL、FTTB+LAN、FTTx等，其中光纤接入（FTTx）技术是今后一定时期内的发展方向，它主要通过无源光网络（PON）技术实现。

1 光纤传输的优势光纤传输具有带宽高、线路直径小且重量轻、传输质量高和成本低等优势。

如今光纤的带宽理论上已经超过10GHz，每公里衰减小于0.3db，随着技术的发展，未来10～100Gb/s的传输也将成为可能；光纤即便包裹着保护套，也比同等的铜线尺寸小重量轻；更为突出的是，光纤传输抗干扰能力强，几乎可以忽略附近各种电子噪声源的干扰；此外，传输途中的低损耗可以增加中继器间的距离，因此减少了外部设备的成本，降低了维护运行费用。

2 无源光网络（PON）的组成与分类无源光网络（PON）系统由局端设备（OLT）、用户端设备（ONU/ONT）和光分配网（ODN）组成。

所谓“无源”，是指ODN全部由无源光分路器和光纤等无源器件组成，不包括任何有源器件。

PON技术采用点到多点的拓扑结构，下行和上行分别采用时分复用（TDM）的广播方式和时分多址（TDMA）方式传输数据。

PON技术可以细分为很多种，目前常见的有APON（ATM PON）、EPON（Ethernet PON）和GPON（Gigabit PON），它们的主要区别体现在数据链路层和物理层的不同。

其中，APON以ATM 作为数据链路层；EPON使用以太网作为数据链路层，并扩充以太网使之具有点到多点的通信能力；GPON则结合了APON和EPON的优点，使用ATM/GEM作为数据链路层，能够对多种业务提供良好支持，同时引入了更多的来自电信业的网络管理和运行维护思想。

华为光模块参数范文在华为光模块的参数方面，主要包括传输速率、传输距离、波长、光功率预算、光接口类型等。

以下是详细介绍：1.传输速率：2.传输距离：传输距离是指信号从发送端到接收端的最大允许距离。

华为光模块的传输距离可以根据需求划分为短距离、中距离和远距离。

短距离通常指的是几十米到几百米，中距离通常指的是几千米，而远距离通常指的是几十千米以上。

3.波长：波长是指光信号的频率，通常用纳米（nm）为单位来表示。

华为光模块提供了不同的波长，常见的有850nm、1310nm、1550nm等。

不同的波长适用于不同的应用场景，用户可以根据需求选择合适的模块。

4.光功率预算：光功率预算是指在给定的传输距离和光路损耗条件下，允许的最高发送功率和最低接收功率之间的差值。

它反映了光信号的强度，同时也决定了传输的可靠性。

在选型时，用户需要根据实际情况考虑光功率预算。

5.光接口类型：华为光模块支持多种不同的光接口类型，包括SFP、SFP+、XFP、QSFP+、CFP等。

这些接口类型有不同的尺寸和性能特点，适用于不同的设备和应用场景。

用户在选型时需要根据设备的接口要求来选择合适的光模块。

除了以上几个主要参数外，华为光模块还有其他一些参数，如工作温度、供电电压、光纤类型等。

这些参数在实际应用中也需要考虑到。

不同的光模块型号和系列可能会有不同的参数设定，用户在选型时需要根据具体需求进行选择。

总的来说，华为光模块参数的选择应该根据实际应用需求和设备要求来确定。

同时，用户还应该考虑到网络的规模、布局和未来的扩展需求，选择合适的光模块以确保传输的稳定性和可靠性。

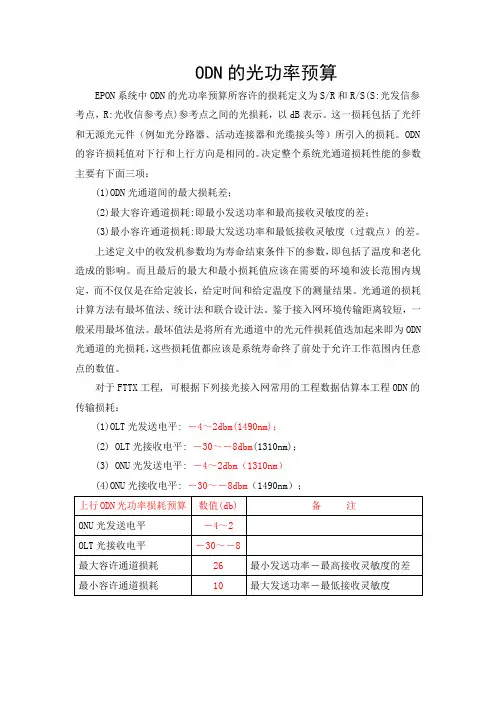

ODN的光功率预算EPON系统中ODN的光功率预算所容许的损耗定义为S/R和R/S(S:光发信参考点，R:光收信参考点)参考点之间的光损耗，以dB表示。

这一损耗包括了光纤和无源光元件（例如光分路器、活动连接器和光缆接头等）所引入的损耗。

ODN 的容许损耗值对下行和上行方向是相同的。

决定整个系统光通道损耗性能的参数主要有下面三项：(1)ODN光通道间的最大损耗差；(2)最大容许通道损耗:即最小发送功率和最高接收灵敏度的差；(3)最小容许通道损耗:即最大发送功率和最低接收灵敏度（过载点）的差。

上述定义中的收发机参数均为寿命结束条件下的参数，即包括了温度和老化造成的影响。

而且最后的最大和最小损耗值应该在需要的环境和波长范围内规定，而不仅仅是在给定波长，给定时间和给定温度下的测量结果。

光通道的损耗计算方法有最坏值法、统计法和联合设计法。

鉴于接入网环境传输距离较短，一般采用最坏值法。

最坏值法是将所有光通道中的光元件损耗值迭加起来即为ODN 光通道的光损耗，这些损耗值都应该是系统寿命终了前处于允许工作范围内任意点的数值。

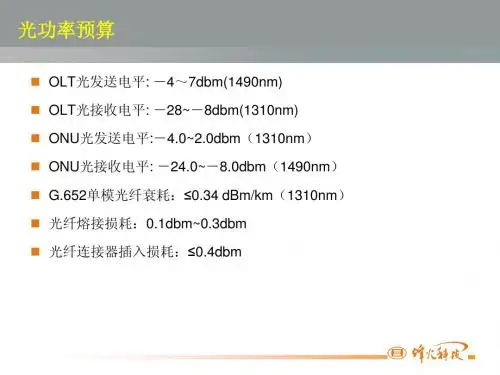

对于FTTX工程, 可根据下列接光接入网常用的工程数据估算本工程ODN的传输损耗：(1)OLT光发送电平: －4～2dbm(1490nm)；(2) OLT光接收电平: －30～－8dbm(1310nm)；(3) ONU光发送电平: －4～2dbm（1310nm）(4)ONU光接收电平: －30～－8dbm（1490nm）；建议的ODN衰耗：10～26db,在此基础上考虑3db富余甩耗，所在ODN最大光功衰耗为23dB；根据本工程光缆线路的情况计算ODN衰耗值，计算依据如下：(1)G.652单模光纤衰耗：≤0.34 dB/km（1310nm）；(2) 光纤跳纤、尾纤插入损耗：0.1db～0.3db；(3) 法兰盘插入损耗：≤0.4db；(4)光缆熔接点：0.1db(5)1：4双窗口单模光纤树型耦合器的插入衰耗：≤7.1db；(6)1：8双窗口单模光纤树型耦合器的插入衰耗：≤10db；(7)1：16双窗口单模光纤树型耦合器的插入衰耗：≤13.5db；(8)1：32双窗口单模光纤树型耦合器的插入衰耗：≤16.6db。

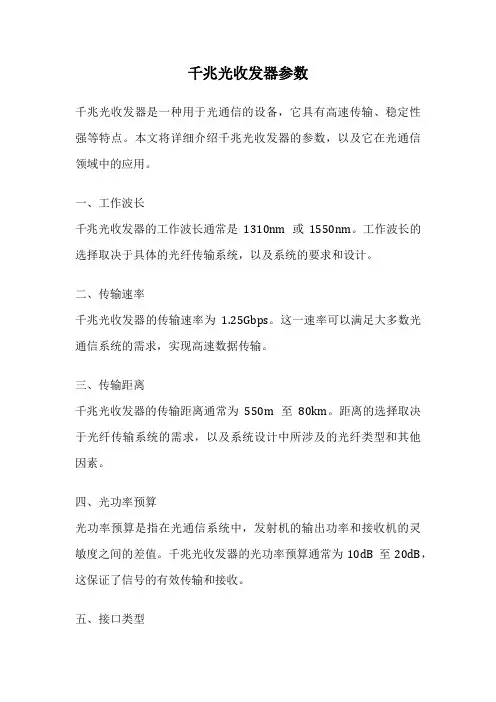

千兆光收发器参数千兆光收发器是一种用于光通信的设备，它具有高速传输、稳定性强等特点。

本文将详细介绍千兆光收发器的参数，以及它在光通信领域中的应用。

一、工作波长千兆光收发器的工作波长通常是1310nm或1550nm。

工作波长的选择取决于具体的光纤传输系统，以及系统的要求和设计。

二、传输速率千兆光收发器的传输速率为 1.25Gbps。

这一速率可以满足大多数光通信系统的需求，实现高速数据传输。

三、传输距离千兆光收发器的传输距离通常为550m至80km。

距离的选择取决于光纤传输系统的需求，以及系统设计中所涉及的光纤类型和其他因素。

四、光功率预算光功率预算是指在光通信系统中，发射机的输出功率和接收机的灵敏度之间的差值。

千兆光收发器的光功率预算通常为10dB至20dB，这保证了信号的有效传输和接收。

五、接口类型千兆光收发器的接口类型包括SC、LC、FC等。

这些接口类型可以与光纤连接器相匹配，实现光信号的传输。

六、工作温度千兆光收发器的工作温度通常为0℃至70℃。

这一温度范围可以满足大多数光通信系统的工作环境要求。

七、供电方式千兆光收发器的供电方式通常为单一电压供电。

这种供电方式简单可靠，适用于各种光通信系统的要求。

八、兼容性千兆光收发器具有良好的兼容性，可以与各种光通信设备配合使用。

它可以与光交换机、路由器、光纤收发模块等设备相连接，实现光信号的传输与接收。

九、应用领域千兆光收发器广泛应用于数据中心、企业网络、广域网等领域。

它可以实现高速数据的传输，满足现代通信系统对带宽和速度的要求。

十、总结千兆光收发器是一种高速、稳定性强的光通信设备。

它具有多种参数，包括工作波长、传输速率、传输距离、光功率预算、接口类型、工作温度、供电方式、兼容性等。

千兆光收发器在数据中心、企业网络、广域网等领域有着广泛的应用。

它为现代通信系统提供了高速、可靠的光信号传输方案，推动了光通信技术的发展。
