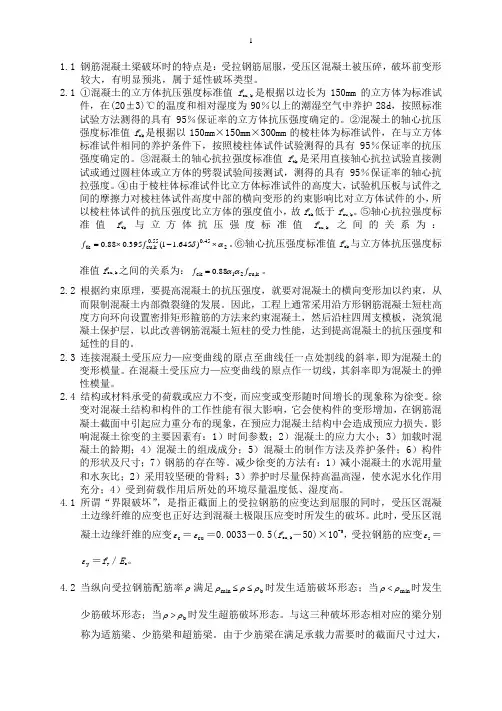

1.1 钢筋混凝土梁破坏时的特点是：受拉钢筋屈服，受压区混凝土被压碎，破坏前变形较大，有明显预兆，属于延性破坏类型。
2.1 ①混凝土的立方体抗压强度标准值f cu,k 是根据以边长为150mm 的立方体为标准试件，在(20±3)℃的温度和相对湿度为90％以上的潮湿空气中养护28d ，按照标准试验方法测得的具有95％保证率的立方体抗压强度确定的。
②混凝土的轴心抗压强度标准值f ck 是根据以150mm ×150mm ×300mm 的棱柱体为标准试件，在与立方体标准试件相同的养护条件下，按照棱柱体试件试验测得的具有95％保证率的抗压强度确定的。
③混凝土的轴心抗拉强度标准值f tk 是采用直接轴心抗拉试验直接测试或通过圆柱体或立方体的劈裂试验间接测试，测得的具有95％保证率的轴心抗拉强度。
④由于棱柱体标准试件比立方体标准试件的高度大，试验机压板与试件之间的摩擦力对棱柱体试件高度中部的横向变形的约束影响比对立方体试件的小，所以棱柱体试件的抗压强度比立方体的强度值小，故f ck 低于f cu,k 。
⑤轴心抗拉强度标准值f tk 与立方体抗压强度标准值f cu,k 之间的关系为：245.055.0k cu,tk )645.11(395.088.0αδ⨯-⨯=f f 。
⑥轴心抗压强度标准值f ck 与立方体抗压强度标准值f cu,k 之间的关系为：k cu,21ck 88.0f f αα=。
2.2 根据约束原理，要提高混凝土的抗压强度，就要对混凝土的横向变形加以约束，从而限制混凝土内部微裂缝的发展。
因此，工程上通常采用沿方形钢筋混凝土短柱高度方向环向设置密排矩形箍筋的方法来约束混凝土，然后沿柱四周支模板，浇筑混凝土保护层，以此改善钢筋混凝土短柱的受力性能，达到提高混凝土的抗压强度和延性的目的。
2.3 连接混凝土受压应力—应变曲线的原点至曲线任一点处割线的斜率，即为混凝土的变形模量。
习 题 答 案4.1 已知钢筋混凝土矩形梁，安全等级为二级，处于一类环境，其截面尺寸b ×h =250mm×500mm ，承受弯矩设计值M =150kN ⋅m ，采用C30混凝土和HRB335级钢筋。
试配置截面钢筋。
【解】（1）确定基本参数查附表1-2和附表1-7及表4.3~4.4可知，C30混凝土f c =14.3N/mm 2，f t =1.43N/mm 2；HRB335级钢筋f y =300N/mm 2；α1=1.0，ξb =0.550。
查附表1-14，一类环境，c =25mm ，假定钢筋单排布置，取a s =35mm ，h 0=h –35=565mm 查附表1-18，%2.0%215.030043.145.045.0y t min >=⨯==f f ρ。
（2）计算钢筋截面面积由式（4-11）可得⎪⎪⎭⎫ ⎝⎛--=20c 10211bh f M h x α 3.1014652509.110.11015021146526=⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯--⨯=mm 8.25546555.00b =⨯=<h ξmm 由式（4-6-1）可得2y c 1s mm 12073003.1012503.140.1=⨯⨯⨯==f bx f A α2min m m 215500250%215.0=⨯⨯=bh ＞ρ（3）选配钢筋及绘配筋图查附表1-20，选用 20（A s =1256mm 2）。
截面配筋简图如图4-62所示。
习题4.1截面配筋简图4.2 已知钢筋混凝土挑檐板，安全等级为二级，处于一类环境，其厚度为80mm ，跨度l =1200mm ，如图4-59，板面永久荷载标准值为：防水层0.35kN/m 2，80mm 厚钢筋混凝土板（自重25kN/m 3），25mm 厚水泥砂浆抹灰（容重20kN/m 3），板面可变荷载标准值为：雪荷载0.4kN/m 2。
，板采用C25的混凝土，HRB335钢筋，试配置该板的受拉钢筋。
钢筋混凝土配筋原理钢筋混凝土（Reinforced Concrete，简称RC）是一种由普通混凝土和钢筋组合构成的复合材料，具有高抗压强度和较高的抗拉强度。
在钢筋混凝土结构中，钢筋承担拉力，混凝土承担压力。
配筋原理是指在设计和施工过程中，通过合理布置和确定钢筋的数量、位置和直径，以满足结构在弯曲、剪切、抗震等工作状态下的受力要求。
钢筋混凝土配筋的原理主要包括以下几个方面：1.抗弯承载原理：钢筋混凝土中主要通过钢筋来承受弯矩作用。
混凝土具有比较大的抗压能力，但较弱抗拉能力。
通过在受拉区域内设置钢筋，可以增加结构的抗弯刚度和强度。
钢筋与混凝土共同工作，形成抗弯的合力。
2.抗剪承载原理：钢筋混凝土结构的抗剪能力主要依靠混凝土的黏聚力和内张应力的抵消。
通过在受剪区域设置适量的剪力筋，使得混凝土将抗剪力传递到钢筋上，以增加结构的抗剪能力，并提高钢筋混凝土结构的整体承载力。
3.钢筋的受力状况：在钢筋混凝土中，钢筋主要承担拉力，混凝土主要承担压力。
钢筋和混凝土之间存在着良好的黏结力，通过混凝土的保护层，可以防止钢筋氧化和腐蚀。
4.布箍钢筋原理：布置在柱、梁和墙体等构件中的箍筋，主要起到约束混凝土、抵抗混凝土波动和控制纵向钢筋的作用。
通过合理设置箍筋的间距和直径，可以提高结构的抗震能力，并防止混凝土产生严重的开裂。
5.受力分析：在进行钢筋混凝土结构的受力分析时，通常采用弹性理论和塑性理论进行计算。
根据结构的受力状态和要求，合理设置钢筋的断面位置和数量，以保证结构在设计荷载下的安全可靠性。
6.构造与施工要求：在设计和施工过程中，需要根据不同结构的受力要求，遵循相应的构造与施工规范。
确保钢筋混凝土的质量和性能，以满足结构的使用要求和使用寿命。
总之，钢筋混凝土配筋原理是根据结构的受力要求和使用要求，通过合理设置钢筋的位置、数量和直径，以增强结构的抗弯、抗剪、抗震能力，并满足结构在使用过程中的安全可靠性和承载能力要求。

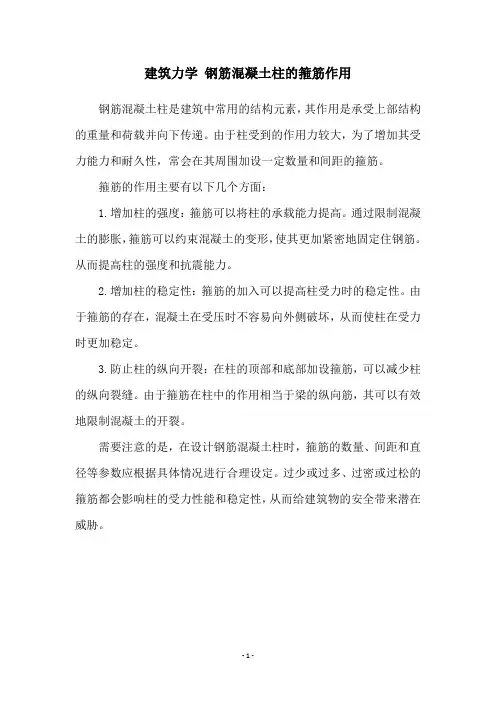

建筑力学钢筋混凝土柱的箍筋作用
钢筋混凝土柱是建筑中常用的结构元素，其作用是承受上部结构的重量和荷载并向下传递。
由于柱受到的作用力较大，为了增加其受力能力和耐久性，常会在其周围加设一定数量和间距的箍筋。
箍筋的作用主要有以下几个方面：
1.增加柱的强度：箍筋可以将柱的承载能力提高。
通过限制混凝土的膨胀，箍筋可以约束混凝土的变形，使其更加紧密地固定住钢筋。
从而提高柱的强度和抗震能力。
2.增加柱的稳定性：箍筋的加入可以提高柱受力时的稳定性。
由于箍筋的存在，混凝土在受压时不容易向外侧破坏，从而使柱在受力时更加稳定。
3.防止柱的纵向开裂：在柱的顶部和底部加设箍筋，可以减少柱的纵向裂缝。
由于箍筋在柱中的作用相当于梁的纵向筋，其可以有效地限制混凝土的开裂。
需要注意的是，在设计钢筋混凝土柱时，箍筋的数量、间距和直径等参数应根据具体情况进行合理设定。
过少或过多、过密或过松的箍筋都会影响柱的受力性能和稳定性，从而给建筑物的安全带来潜在威胁。
- 1 -。
《混凝土结构设计原理》思考题及习题（参考答案）第1章绪论思考题1.1钢筋混凝土梁破坏时的特点是：受拉钢筋屈服，受压区混凝土被压碎，破坏前变形较大，有明显预兆，属于延性破坏类型。
在钢筋混凝土结构中，利用混凝土的抗压能力较强而抗拉能力很弱，钢筋的抗拉能力很强的特点，用混凝土主要承受梁中和轴以上受压区的压力，钢筋主要承受中和轴以下受拉区的拉力，即使受拉区的混凝土开裂后梁还能继续承受相当大的荷载，直到受拉钢筋达到屈服强度以后，荷载再略有增加，受压区混凝土被压碎，梁才破坏。
由于混凝土硬化后钢筋与混凝土之间产生了良好的粘结力，且钢筋与混凝土两种材料的温度线膨胀系数十分接近，当温度变化时，不致产生较大的温度应力而破坏二者之间的粘结，从而保证了钢筋和混凝土的协同工作。
1.2钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。
缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。
1.3本课程主要内容分为“混凝土结构设计原理”和“混凝土结构设计”两部分。
前者主要讲述各种混凝土基本构件的受力性能、截面设计计算方法和构造等混凝土结构的基本理论，属于专业基础课内容；后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。
学习本课程要注意以下问题：1）加强实验、实践性教学环节并注意扩大知识面；2）突出重点，并注意难点的学习；3）深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。
第2章混凝土结构材料的物理力学性能思考题2.1①混凝土的立方体抗压强度标准值f cu,k是根据以边长为150mm的立方体为标准试件，在(20±3)℃的温度和相对湿度为90％以上的潮湿空气中养护28d，按照标准试验方法测得的具有95％保证率的立方体抗压强度确定的。
绪论钢筋与混凝土能共同工作的原因：（1）钢筋和混凝土之间存在有良好的粘结力，在荷载作用下，可以保证两种材料协调变形，共同受力；（2）钢筋与混凝土具有相近的温度线膨胀系数（钢材为 1.2×10-5，混凝土为(1.0~1.5)×10-5），因此当温度变化时，两种材料不会产生过大的变形差而导致两者间的粘结力破坏；（3）混凝土对钢筋具有一定的保护作用。
第一章钢筋混凝土材料的物理力学性能1.立方体抗压强度fcu,k>轴心抗压强度fck>轴心抗拉强度ftk2.双向应力状态或三向应力状态：（1）双向压应力作用下，一向的抗压强度随另一向压应力的增加而增加;双向拉应力作用下，混凝土一向抗拉强度基本上与另一向拉应力的大小无关。
即双向受拉的混凝土强度与单向受强度基本一样：一向受拉一向受压时，无论是抗拉强度还是抗压强度都要降低。
（2）在三向受压状态中，由于侧向压应力的存在，混凝土受压后的侧向变形受到了约束，延迟和限制了沿轴线方向的内部微裂缝的发生和发展，因而极限抗压强度和极限压缩应变均有显著的提高，并显示了较大的塑性。
2.混凝土在荷载的长期作用下，其变形随时间而不断增长的现象称为徐变。
3.徐变的影响因素（1）内在因素是混凝土的组成和配比。
骨料的刚度（弹性模量）越大，体积比越大，徐变就越小。
水灰比越小，徐变也越小。
构件尺寸越大，徐变越小。
（2）环境影响包括养护和使用条件。
受荷前养护的温湿度越高，水泥水化作用越充分，徐变就越小。
采用蒸汽养护可使徐变减少（20~35）%。
受荷后构件所处的环境温度越高，相对湿度越小，徐变就越大。
4.收缩：混凝土在空气中硬化时体积会缩小，这种现象称为混凝土的收缩。
5.钢筋按力学性能分为：一类是具有明显的物理屈服点的钢筋（软钢）另一种是无明显的物理屈服点的钢筋（硬钢）。
6.混凝土结构对钢筋性能的要求：○1强度：钢筋应具有可靠的屈服强度和极限强度，钢筋的强度越高，钢材的用量越少。
第2章-思考题2.1 混凝土立方体抗压强度f cu,k 、轴心抗压强度标准值f ck 和抗拉强度标准值f tk 是如何确定的？为什么f ck 低于f cu,k ？f tk 与f cu,k 有何关系？f ck 与f cu,k 有何关系？答：混凝土立方体抗压强度f cu,k ：以边长为150mm 的立方体为标准试件，标准立方体试件在（20±3）℃的温度和相对湿度90%以上的潮湿空气中养护28d ，按照标准试验方法测得的具有95%保证率的立方体抗压强度作为混凝土立方体抗压强度标准值。
轴心抗压强度标准值f ck ：以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗压强度试验的标准试件，棱柱体试件与立方体试件的制作条件与养护条件相同，按照标准试验方法测得的具有95%保证率的抗压强度作为混凝土轴心抗压强度标准值。
轴心抗拉强度标准值f tk ：以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗拉强度试验的标准试件，棱柱体试件与立方体试件的制作条件与养护条件相同，按照标准试验方法测得的具有95%保证率的抗拉强度作为混凝土轴心抗拉强度标准值。
（我国轴心抗拉强度标准值是以轴拉试验确定，美国和加拿大是以劈拉实验确定）为什么f ck 低于f cu,k ：我国规定的标准试验方法是不涂润滑剂的，试件在加载过程中横向变形就会受到加载板的约束（即“套箍作用”），而这种横向约束对于立方体试件而言可以到达试件的中部；由于棱柱体试件的高度较大，试验机压板与试件之间摩擦力对试件高度中部的横向变形的约束影响较小，所以棱柱体试件的抗压强度标准值f ck 都比立方体抗压强度标准值f cu,k 小，并且棱柱体试件高宽比越大，强度越小。
f tk 与f cu,k 的关系：()0.450.55,20.880.3951 1.645tk cu k c f f δα=⨯-⨯2c α-高强砼的脆性折减系数； δ-变异系数。
第2章-思考题2.1 混凝土立方体抗压强度f cu,k 、轴心抗压强度标准值f ck 和抗拉强度标准值f tk 是如何确定的？为什么f ck 低于f cu,k ？f tk 与f cu,k 有何关系？f ck 与f cu,k 有何关系？答：混凝土立方体抗压强度f cu,k ：以边长为150mm 的立方体为标准试件，标准立方体试件在（20±3）℃的温度和相对湿度90%以上的潮湿空气中养护28d ，按照标准试验方法测得的具有95%保证率的立方体抗压强度作为混凝土立方体抗压强度标准值。
轴心抗压强度标准值f ck ：以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗压强度试验的标准试件，棱柱体试件与立方体试件的制作条件与养护条件相同，按照标准试验方法测得的具有95%保证率的抗压强度作为混凝土轴心抗压强度标准值。
轴心抗拉强度标准值f tk ：以150mm ×150mm ×300mm 的棱柱体作为混凝土轴心抗拉强度试验的标准试件，棱柱体试件与立方体试件的制作条件与养护条件相同，按照标准试验方法测得的具有95%保证率的抗拉强度作为混凝土轴心抗拉强度标准值。
（我国轴心抗拉强度标准值是以轴拉试验确定，美国和加拿大是以劈拉实验确定）为什么f ck 低于f cu,k ：我国规定的标准试验方法是不涂润滑剂的，试件在加载过程中横向变形就会受到加载板的约束（即“套箍作用”），而这种横向约束对于立方体试件而言可以到达试件的中部；由于棱柱体试件的高度较大，试验机压板与试件之间摩擦力对试件高度中部的横向变形的约束影响较小，所以棱柱体试件的抗压强度标准值f ck 都比立方体抗压强度标准值f cu,k 小，并且棱柱体试件高宽比越大，强度越小。
f tk 与f cu,k 的关系：()0.450.55,20.880.3951 1.645tk cu k c f f δα=⨯-⨯2c α-高强砼的脆性折减系数； δ-变异系数。
4.2 矩形箍筋约束混凝土1．约束作用机理 （1）受力破坏过程小配箍率时（3.0≤t λ）的破坏过程及特征● 应力接近素混凝土单轴抗压强度前，应力——应变曲线和素混凝土的应力——应变曲线基本相同。
其中c c f 4.0<σ时，应力——应变关系为直线，c c f 4.0≥σ后，应力——应变曲线开始微凸。
● 应力接近单轴抗压强度时（()6101700~1500,-⨯≈→p c c f εσ），箍筋应变较小（()610600~400-⨯≈st ε），约束效果不明显，混凝土抗压强度提高不多。
● 混凝土纵向应力达到峰值（p pc c εεε>=）时，箍筋应力有所增长但仍未屈服（()6101200~900-⨯≈st ε）；混凝土应力较单轴抗压强度有所提高（c cc c f f >=σ），但增长不大。
● 混凝土纵向应变在峰值应变前后（()pc c εε11.1~85.0=），试件出现沿纵筋外缘的竖向裂缝，约束混凝土进入软化段。
● 混凝土应变超过峰值应变后（pc c εε>），随着混凝土纵向压应变的增加，裂缝不断出现、发展、贯通，混凝土膨胀急剧发展（泊松比增大），箍筋开始屈服，混凝土的应变达到()6104500~3000-⨯=c ε。
此时箍筋的约束效应最大，混凝土尚未达到三轴抗压强度。
● 接近破坏时，保护层混凝土开始剥落，钢筋全部外露。
箍筋全部屈服甚至个别拉断，约束区混凝土的破坏大多为斜剪破坏，由于箍筋未被全部拉断，混凝土存在残余抗压强度。
此时混凝土的纵向压应变远远高于素混凝土的极限压应变，达到()6106000~4000-⨯=c ε。
较高配箍率时（85.0~36.0=t λ）的破坏过程及特征● 上升段应力——应变曲线的斜率（约束混凝土的弹性模量）可能小于素混凝土的弹性模量，原因是箍筋较多，保护层混凝土密实度难以保证、且箍筋内外混凝土的整体性不好。
● 混凝土纵向裂缝出现后，混凝土的膨胀加大，箍筋对混凝土的约束效应出现且很大。
