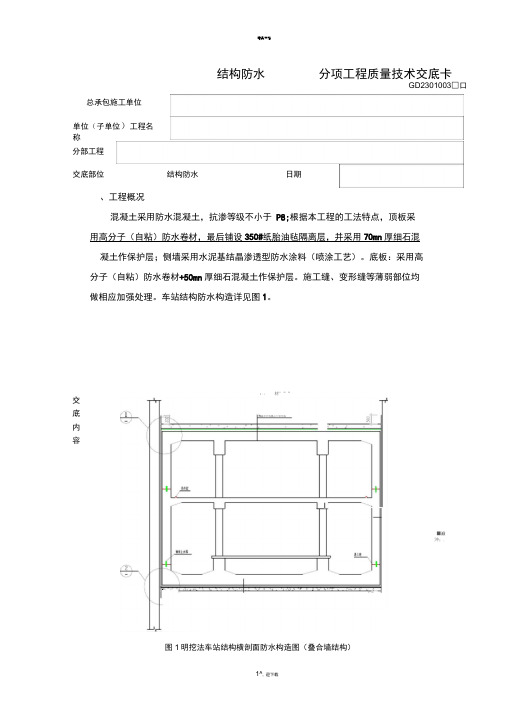

GD2301003□口结构防水分项工程质量技术交底卡总承包施工单位 单位（子单位）工程名称 分部工程 结构防水 日期 交底部位 、工程概况混凝土采用防水混凝土，抗渗等级不小于 P8;根据本工程的工法特点，顶板采 用高分子（自粘）防水卷材，最后铺设350#纸胎油毡隔离层，并采用70mn 厚细石混 凝土作保护层；侧墙采用水泥基结晶渗透型防水涂料（喷涂工艺）。
底板：采用高分子（自粘）防水卷材+50mn 厚细石混凝土作保护层。
施工缝、变形缝等薄弱部位均 做相应加强处理。
车站结构防水构造详见图1。
交 底 内 容 __I■- .图1明挖法车站结构横剖面防水构造图（叠合墙结构）I ・•材"““■巔沖；,、劳动力配置及设备机具三、防水施工总流程图图2防水施工总流程图四、顶板防水根据设计要求，本车站顶板采用高分子（自粘）防水卷材和纸胎油毡隔离层。
防水卷材全厚1.7mm卷材接缝和细部节点应粘接密圭寸牢固，以保证防水效果。
1.基层要求基层必须坚固、不起砂、不起皮、表面清洁平整，阴阳角做成圆角。
基层必须干燥，其含水率不得大于9%,检测简易方法是将1mx 1m卷材或塑料布平铺在基层上，静置2〜3小时（阳光强烈时1.5〜2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。
2.施工工艺流程①顶板施工工艺流程基层清理一附加层处理一涂刷基层处理剂一定位、弹线-平铺法大面积铺贴卷材—铺贴下一幅卷材—排气、压实—搭接缝处理—卷材收口处理—组织验收—纸胎油毡隔离层铺贴—组织验收—70mml厚C20细石混凝土浇筑。
3.施工方法及要点基层清理：施工前将验收合格的基层清理干净，并测定基层干燥度是否符合施工要求。
附加层处理：阴阳角部位必须先做附加层，采用聚氨酯密封胶法，转角做成40x40mn水泥砂浆倒角，阳角应做成半径为50mm勺圆弧。
具体如图3，图4。
图3顶板角部防水大样图图4底板角部防水大样图涂刷基层处理剂：涂刷底胶时不得露白见底，基层处理剂应与铺贴的卷材材性相容。
地铁明挖车站施工防水技术分析
地铁明挖车站施工是地铁建设中常见的一种施工方式，其特点是通过在地下挖掘车站区域并进行施工，然后再将挖掘的地面恢复原状。
在明挖车站施工中，防水技术是至关重要的一环。
一、防水材料的选择。
明挖车站施工中所用的防水材料应具备良好的耐久性、抗渗漏性和耐水压性能，以确保车站的长期稳定和安全运营。
常见的防水材料有防水涂料、防水板材和防水胶等。
二、防水层的施工。
在明挖车站施工中，需要对车站地下室进行防水处理。
对车站地下室的基础进行处理，确保地下室整体具备一定的防水性能。
然后，施工人员使用防水材料将地下室的墙壁、地面和天花板等部位进行防水处理，以阻止地下水渗透进入车站内部。
三、防水接缝的处理。
在明挖车站施工中，由于车站地下室的不平整形状，施工过程中难免会产生接缝。
这些接缝是水渗漏的主要通道，需通过合理的处理来防止水的渗透。
处理接缝常使用的方法有填缝、粘贴防水胶带和设置防水板等。
四、防水施工工艺的改进。
针对明挖车站施工过程中出现的一些防水问题，需要不断改进施工工艺，提高防水效果。
采用喷洒防水材料、设置垂直防水帷幕等技术手段，可以进一步提高车站地下室的防水性能。
地铁车站防水交底S B S1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
无锡一号线防水施工方案该地铁车站为明挖结构,使用全包式防水。
较详细的阐述地铁车站底板、侧墙、顶板防水施工无锡地铁一号线 西漳站防水施工方案无锡地铁一号线西漳站防水施工方案编写：校对：审核：目录一、工程概况 0二、编制依据 (1)三、施工准备 (1)四、施工工艺 (3)五、施工组织机构 (12)六、施工质量保证措施 (13)七、安全消防措施 (14)一、工程概况1.1车站概况本区间段车站主体为框架结构，采用明挖法施工，图纸设计底板防水为一层APPI型PY PE 3mm改性沥青防水卷材，防水混凝土底板的混凝土垫层强度等级为C15，防水层以上设50mm细石混凝土C15保护层；侧墙与顶板设计为非焦油单组份聚氨酯防水涂料防水层，侧墙涂膜厚度2mm，顶板涂膜厚度2.5mm 。
1.2防水设计要求无锡地铁1号线天一路站为高架车站，局部设地下室作为电缆夹层。
结构设计使用年限为100年，地下室结构防水等级为一级，结构不允许渗水，结构表面无湿渍。
本车站的结构防水以结构自防水为根本，采取有效措施增强混凝土密实性、抗渗、抗裂性、防腐性、和耐久性，减少地下对混凝土的渗透，同时辅以柔性防水层，尤以加强变形缝、施工缝、穿墙管、预埋件、预留孔洞、各型接头、各种结构断面接口、桩头等细部结构的防水措施作为防水重点。
二、编制依据2.1《地下工程防水技术规范》(GB50108-2008) 2.2《地下工程防水质量验收规范》(GB50208-2002)2.3《地下铁道工程施工及验收规范》(GB50299-1999)（2003年版） 2.4《城市轨道交通技术规范》(GB50490-2009) 2.5《地铁设计规范》（GB50157-2003）2.6《市政地下工程施工及验收规程》(DBJ08-236-1999) 2.7《塑性体改性沥青防水卷材》GB 18243-2008 2.8《聚氨脂防水涂料》GB ／T19250-2003 2.9 防水设计总说明 2.10《企业防水施工工法》 三、施工准备3.1 技术准备施工前，认真查阅图纸及相应规范，组织设计交底，编写科学严谨的防水施工方案，对施工队进行切实可行的书面技术交底。
图3.1 明挖标准横剖面防水图（1）基面处理1.铺设防水层的基层表面应清理干净，平整度应满足：D/L≤1/50，D：相邻两凸面间的最大深度，L：相邻两凸面间的最小距离。
并要求凹凸起伏部位应圆滑平缓。
所有不满足上述要求的凸出部位应凿除，并用1:2.5的水泥砂浆进行找平；凹坑部位采用1：2.5水泥砂浆填平。
基面应洁净、平整、坚实，不得有疏松、起砂、起皮现象。
2.任何不平整部位均采用1：2.5水泥砂浆圆顺地覆盖处理，当基面条件较差时，可先铺设400g/㎡的土工布缓冲层。
3.所有阴角均采用1:2.5水泥砂浆做成5×5cm的钝角或R≥5cm圆角，阳角做成2×2cm的钝角或R≥2cm的圆角。
4.面可微潮，但不得有明水流，否则应进行堵水处理或临时引排。
（2）底板防水卷材铺设1.首先在达到设计要求的阴、阳角部位铺设防水卷材加强层。
加强层卷材采用单层预铺式卷材，宽度为50cm，厚度同作为防水层的单层卷材厚度。
转角两侧各25cm，加强层卷材采用点粘或条粘法固定在基面上。
大面防水层应满粘固定在加强层表面。
底板防水层采用双面粘合沥青基聚酯胎预铺防水卷材（GB/T 23457-2017-PY4.0）。
2.当有管、件等穿过防水层时，应先铺设此部位的加强层卷材，加强层卷材采用满粘法固定在基面上，大面防水层也应满粘固定在加强层表面。
图3.2 接地电极防水密封做法3.防水层采用预铺式卷材时，靠近桩面一侧的隔离膜可不撕掉，与现浇混凝土结构外表面密贴面的隔离膜应在浇筑混凝土前撕掉。
4.防水层采用机械固定法固定于桩或垫层上，固定点距卷材边缘2cm处，钉距不大于50cm。
钉长不得小于27mm，且配合垫片将防水层牢固地固定在基层表面，垫片直径不小于2cm。
避免浇筑混凝土时脱落。
图3.3 立面防水层铺设方法5.相邻两幅卷材的有效搭接宽度为10cm（不包括钉孔）。
要求上幅压下幅进行搭接。
搭接时，搭接缝范围内的隔离膜必须撕掉（双面粘卷材的两侧隔离膜均要求撕掉）。
地铁车站主体结构防水施工技术交底一级
一、施工前的准备工作
1.1完善施工方案和技术交底，明确施工的目标和要求。
1.2对施工现场进行勘察，了解地铁车站主体结构的特点和材料的性质，为施工工作做好准备。
1.3确定施工人员和设备要求，保证施工人员的素质和设备的先进性。
二、防水材料的选择与调试
2.1根据地铁车站主体结构的特点和要求，选择适合的防水材料。
2.2对选定的防水材料进行调试，确保其性能指标符合要求。
三、基础处理与处理层施工
3.1对地铁车站主体结构的基础进行处理，确保基础的平坦和稳固。
3.2在基础上进行处理层施工，采用适当的材料和工艺，确保处理层
的平整和稳定。
四、防水层施工
4.1在处理层的基础上施工防水层，使用适合的防水材料和工艺。
4.2确保防水层的平整和完整，防止防水层的开裂和漏水。
五、交叉部位的处理
5.1对地铁车站主体结构的交叉部位进行处理，包括墙面与地面的交接、立柱与墙面的交接等。
5.2使用适合的处理材料和工艺，确保交叉部位的防水效果。
六、防水施工质量控制
6.1施工过程中进行质量检查和控制，确保施工质量符合要求。
6.2对已施工的防水层进行验收，确保防水层的质量符合要求。
七、施工后的维护与保养
7.1对已施工的防水层进行保养，确保防水层的长期稳定。
7.2定期检查和维护防水层，及时发现问题并进行处理。
以上是地铁车站主体结构防水施工技术交底一级的内容，通过合理的施工准备、材料选择和施工工艺，可以有效地保证地铁车站主体结构的防水效果，确保地铁车站的结构安全稳定。
