cad练习题4

CAD三维绘图练习题一、基本操作类1. 打开CAD软件，新建一个三维绘图文件。

2. 设置三维视图，包括俯视图、正视图、左视图。

3. 学会使用基本绘图工具，如直线、圆、矩形等。

4. 学会使用基本编辑工具，如移动、旋转、复制、镜像等。

5. 练习绘制简单的三维模型，如长方体、球体、圆柱体等。

二、实体建模类1. 绘制一个茶壶的三维模型。

2. 绘制一个手机的三维模型。

3. 绘制一个电脑桌的三维模型。

4. 绘制一个汽车的三维模型。

5. 绘制一个建筑物的三维模型。

三、曲面建模类1. 绘制一个苹果的曲面模型。

2. 绘制一个可乐瓶的曲面模型。

3. 绘制一个球体的曲面模型。

4. 绘制一个花瓣的曲面模型。

5. 绘制一个水龙头的曲面模型。

四、装配体建模类1. 组装一个齿轮传动装置的三维模型。

2. 组装一个汽车发动机的三维模型。

3. 组装一个机械臂的三维模型。

4. 组装一个挖掘机的三维模型。

5. 组装一个飞机的三维模型。

五、工程图绘制类1. 绘制一个零件的三视图。

2. 绘制一个装配体的爆炸图。

3. 绘制一个建筑图纸。

4. 绘制一个电气线路图。

5. 绘制一个园林景观图。

六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。

2. 设计并绘制一个三维模型。

3. 设计并绘制一个城市广场的三维模型。

4. 设计并绘制一个桥梁的三维模型。

5. 设计并绘制一个游乐场的三维模型。

七、修改与优化类1. 修改给定模型的比例，使其符合实际尺寸要求。

2. 优化一个机械零件的结构，减少材料使用而不影响功能。

3. 对现有建筑模型进行立面改造设计。

4. 对一个复杂零件模型进行简化处理，以便于加工。

5. 修改一个家具模型，使其更适合现代家居风格。

八、渲染与展示类1. 为一个汽车模型设置材质和贴图，并进行渲染。

2. 为一个室内设计模型创建灯光效果并进行渲染。

3. 制作一个产品模型的动画展示。

4. 渲染一个建筑模型在不同时间段的光照效果。

5. 创建一个产品模型的交互式展示。

（一）一、单选题：(共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。

A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。

A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。

A．在X方向及Y方向均发生变化B．在X方向发生变化,Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化4．当用DASHED线型画线时，发现所画的线看上去像实线,这时应该用__D____来设置线型的比例因子。

A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。

A．W B．P C．L D．ALL8．在执行FILLET命令时,先应设置__A____。

A．圆弧半径R B．距离D C．角度值 D．内部块Block9．在执行了WBLOCK命令后，物体消失,用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。

A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。

A．%％d B．％%p C．%%c D．%%u11．剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是__A____.A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车二、多选题：（共5分）1．采用Quadrant捕捉方法能捕捉圆上哪些象限点_ACD_____。

模拟试卷4一、单选题1、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：A、直线B、多段线C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和A、建筑结构图B、建筑截面图C、建筑详图D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等4、使用publish 命令发布建筑工程图纸到DWF 文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置A、常规DWF选项B 、DWF 信息选项C、D WF 数据选项D、D WF 文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash dot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小D、着色模式改为“二维线框”6、在建筑平面图中标注数值?120、± 120时需要输入的字符代码是A、%%u120 ，%%c120B、%%o120 ，%%u120C、%%c120 ，%%p120D、%%d120 ，%%u1207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是A、尺寸线B、尺寸界线C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是A、标高是标注建筑物高度的一种尺寸标注形式B、标高包括相对标高和绝对标高两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数9、建筑总平面图中标注的尺寸以( )为单位，一般标注到小数点后( )位；其它建筑图样(平、立、剖面)中所标注的尺寸则以( )为单位；标高都以( )为单位。

A、m、2、cm、mB 、m 、2、mm、mC、cm、3、mm、cmD 、3、m、m10、建筑图上的尺寸单位，除标高及总平面以( )为单位外，其他必须以( )为单位。

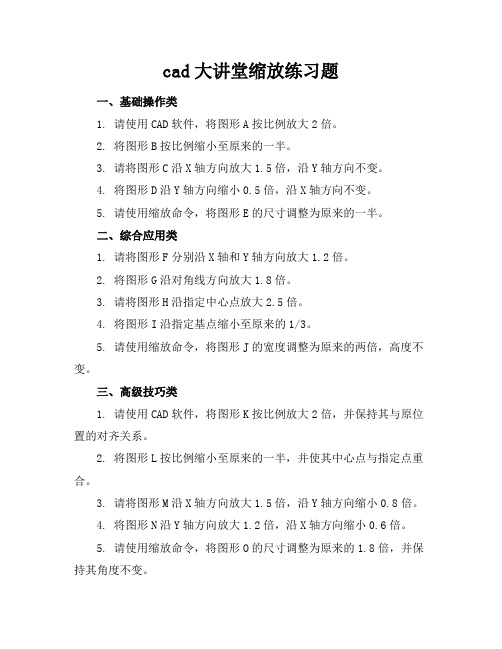

cad大讲堂缩放练习题一、基础操作类1. 请使用CAD软件，将图形A按比例放大2倍。

2. 将图形B按比例缩小至原来的一半。

3. 请将图形C沿X轴方向放大1.5倍，沿Y轴方向不变。

4. 将图形D沿Y轴方向缩小0.5倍，沿X轴方向不变。

5. 请使用缩放命令，将图形E的尺寸调整为原来的一半。

二、综合应用类1. 请将图形F分别沿X轴和Y轴方向放大1.2倍。

2. 将图形G沿对角线方向放大1.8倍。

3. 请将图形H沿指定中心点放大2.5倍。

4. 将图形I沿指定基点缩小至原来的1/3。

5. 请使用缩放命令，将图形J的宽度调整为原来的两倍，高度不变。

三、高级技巧类1. 请使用CAD软件，将图形K按比例放大2倍，并保持其与原位置的对齐关系。

2. 将图形L按比例缩小至原来的一半，并使其中心点与指定点重合。

3. 请将图形M沿X轴方向放大1.5倍，沿Y轴方向缩小0.8倍。

4. 将图形N沿Y轴方向放大1.2倍，沿X轴方向缩小0.6倍。

5. 请使用缩放命令，将图形O的尺寸调整为原来的1.8倍，并保持其角度不变。

四、实战演练类1. 请根据实际工程图纸，将某建筑平面图按比例放大1.25倍。

2. 将某机械零件图按比例缩小至原来的0.75倍。

3. 请将某园林景观图沿指定基点放大1.5倍。

4. 将某电气线路图沿指定中心点缩小至原来的0.5倍。

5. 请使用缩放命令，将某城市规划图调整为原来的1.2倍，并保持各部分之间的相对位置关系。

五、几何变换类1. 将正方形图形P沿一个角点放大至边长的1.5倍。

2. 将圆形图形Q缩小至原来直径的一半。

3. 请将矩形图形R沿长边方向放大2倍，短边方向不变。

4. 将三角形图形S沿高方向放大1.3倍，底边方向不变。

5. 请使用缩放命令，将椭圆形图形T的长轴放大至原来的1.8倍，短轴不变。

六、精确控制类1. 将图形U按100%的比例精确放大，确保所有尺寸增加一倍。

2. 将图形V缩小至原来的75%，保持所有角度和相对位置不变。

cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。

- 房间尺寸为：长4米，宽3米，高2.5米。

- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。

- 房间的门位于长边的中间，门宽0.9米，高2米。

- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为米。

3. 使用矩形命令绘制房间的外框。

4. 根据尺寸绘制床、桌子和椅子。

5. 使用门和窗户命令或矩形命令绘制门和窗户。

6. 保存并打印图纸。

#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。

- 齿轮的齿数为20，模数为2。

- 齿轮的直径为50厘米。

- 齿轮中心有一个直径为10厘米的孔。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为厘米。

3. 使用圆命令绘制齿轮的外圆。

4. 使用阵列命令创建齿轮的齿。

5. 使用圆命令绘制齿轮中心的孔。

6. 保存并打印图纸。

#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。

- 立方体的边长为10厘米。

- 在立方体的一个面上绘制一个直径为5厘米的圆。

操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。

2. 设置绘图单位为厘米。

3. 使用立方体命令绘制立方体。

4. 切换到立方体的顶面视图。

5. 使用圆命令在顶面上绘制一个圆。

6. 保存并打印图纸。

#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。

- 建筑高度为10米，宽度为5米。

- 建筑包含两层，每层高度为4米。

- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。

- 建筑的门位于底层的中间，门宽1米，高2米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

CAD练习题一、基本操作类1. 启动和关闭CAD软件。

2. 设置CAD的工作界面，包括工具栏、菜单栏、命令行等。

3. 新建、打开、保存和另存为CAD文件。

4. 绘制一条直线，长度为100mm。

5. 绘制一个半径为50mm的圆。

6. 使用矩形命令绘制一个长200mm、宽100mm的矩形。

7. 使用pline命令绘制一个闭合的多段线。

8. 使用move命令移动一个图形对象。

9. 使用copy命令复制一个图形对象。

10. 使用rotate命令旋转一个图形对象。

二、绘图与编辑类1. 绘制一条中心线，长度为150mm。

2. 绘制一个直径为80mm的圆。

3. 使用trim命令修剪多余线段。

4. 使用extend命令延伸线段至指定边界。

5. 使用mirror命令镜像一个图形对象。

6. 使用scale命令缩放一个图形对象。

7. 使用array命令创建矩形阵列。

8. 使用polararray命令创建极轴阵列。

9. 使用break命令打断一条线段。

10. 使用fillet命令绘制圆角。

三、图层与属性类1. 新建一个图层，命名为“标注”。

2. 将当前图层设置为“标注”。

3. 设置线型比例为1:100。

4. 改变线宽为0.5mm。

5. 设置颜色为红色。

6. 隐藏某一图层。

7. 冻结某一图层。

8. 锁定某一图层。

9. 修改图形对象的图层。

10. 查看并修改图形对象的属性。

四、尺寸与标注类1. 设置标注样式，包括线型、箭头、文字等。

2. 标注一条直线的长度。

3. 标注一个圆的直径。

4. 标注一个角度。

5. 标注一个半径。

6. 标注一个弧长。

7. 快速标注多个尺寸。

8. 修改标注文字内容。

9. 调整标注位置。

10. 删除不必要的尺寸标注。

五、文字与表格类1. 输入单行文字。

2. 输入多行文字。

3. 设置文字样式，包括字体、大小、颜色等。

4. 创建一个表格，包含3行4列。

5. 填写表格内容。

6. 调整表格行高和列宽。

7. 合并表格中的单元格。

CAD测试题及其解析4（模具）1:绘制直线时，第一点坐标为(60,80)，第二点坐标为(@30,40)绘制的直线长度为______ [单选题] *A:100B:150C:44.72D:50(正确答案):多行文字分解后会是____________ [单选题] *A:单行文字(正确答案)B:多行文字C:多个文字D:系统提示不可以分解:弹出对象捕捉快捷菜单的正确方法是_____ [单选题] *A:Ctrl+鼠标右键(正确答案)B:Ctrl+AltC:SpacebarD:Ctrl+Shift:在进行打断操作时，系统要求指定第二打断点时，这是输入@然后回车结束，其结果是________ [单选题] *A:没有实现打断B:在第一打断点处将对象一分为二，打断距离为零(正确答案)C:从第一打断点处将对象另一部分删除D:系统要求指定第二打断点:环形阵列的方向规定是_____ [单选题] *A:逆时针(正确答案)B:顺时针C:根据阵列中设置C:根据阵列中设置 D:没有规定，任意方向:多线对象最多由_______条平行线构成。

[单选题] *A:10条B:12条C:24条D:16条(正确答案):以下关于“图层转换器”说法正确的是_________ [单选题] *A:只能在名称相同的图层中间转换特性B:“转换为”列表框可以多选C:“转换自”列表框可以单选D:可以在“图层转换器”中清除所有未参照的图层(正确答案):插入快的大小_________ [单选题] *A:与快建立时的大小一致B:比例因子大于或等于1C:X和Y方向的缩放比例应相同D:可以只对X方向进行缩放(正确答案):将填充图案应用于图形的多个区域，如果要修改一个区域的填充图案而不影响其他区域，则__________ [单选题] *A:删除图案，然后重新对该区域进行填充B:将图案分解C:在创建图案填充时选择“创建独立的图案填充”(正确答案)D:在创建图案填充时选择“关联”:在定义表格的行高时，带有标题行和表格头行的表格样式最少应有______行。

CAD练习题三维一、基本操作与绘图1. 绘制一个长方体，尺寸为长200mm、宽150mm、高100mm。

2. 绘制一个球体，半径为50mm。

3. 绘制一个圆柱体，底面半径为80mm，高度为120mm。

4. 绘制一个圆锥体，底面半径为70mm，高度为100mm。

5. 绘制一个圆环体，内径为100mm，外径为150mm，高度为50mm。

二、编辑与修改1. 将上述长方体进行缩放，使其长、宽、高分别变为原来的1.5倍。

2. 将球体进行移动，使其中心点坐标从原点(0,0,0)移动到(100,100,100)。

3. 将圆柱体进行旋转，使其绕Z轴旋转45度。

4. 将圆锥体进行镜像，以Y轴为镜像线。

5. 将圆环体进行阵列，沿X轴方向阵列3个，间距为200mm。

三、标注与注释1. 对长方体的三个尺寸进行线性标注。

2. 对球体的半径进行直径标注。

3. 对圆柱体的底面直径和高度进行标注。

4. 对圆锥体的底面直径和高度进行标注。

5. 对圆环体的内外径进行标注。

四、三维布尔运算1. 将两个长方体进行并集运算。

2. 将球体与圆柱体进行差集运算。

3. 将圆锥体与圆环体进行交集运算。

五、渲染与展示1. 对长方体进行材质贴图，选择适当的贴图文件。

2. 对球体进行颜色填充，颜色号为10。

3. 对圆柱体进行渲染，设置适当的灯光和背景。

4. 对圆锥体进行渲染，调整视角和显示模式。

5. 对圆环体进行渲染，添加适当的阴影效果。

六、曲面与网格1. 创建一个半径为100mm的圆环面。

2. 创建一个高度为200mm的螺旋面。

3. 通过四个点创建一个曲面，并调整其控制点以形成不同的形状。

4. 绘制一个三角形网格，边长为150mm。

5. 绘制一个四边形网格，尺寸为200mm x 300mm。

七、实体分析与测量1. 计算长方体的体积。

2. 计算球体的表面积。

3. 测量圆柱体的侧面积。

4. 计算圆锥体的体积和侧面积。

5. 测量圆环体的总长度。

八、动画与仿真1. 创建一个长方体的动画，使其沿着Z轴上升100mm。

（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。

A．c f g??B．d w t??C．b m p??D．d w g 2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为____A___。

8．在执行F I L L E T命令时，先应设置__A____。

A．圆弧半径R??B．距离D??C．角度值??D．内部块B l o c k9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的W B L O C K命令失效。

10．用T E X T命令书写直径符号时应使用__C_____。

A．%%d??B．%%p??C．%%c??D．%%u 11．剪切物体需用___A___命令。

A．T r i m??B．E x t e n d??C．S t r e t c h??D．C h a m f e r 12．当使用L I N E命令封闭多边形时，最快的方法是__A____。

A．输入C回车??B．输入B回车??C．输入P L O T回车??D．输入D R A W回车A．是每个绘图文件中必须有的??B．不能被删除，也不能被重命名C．它总是用实线绘制位于其上且线型为BYLAYER的图元??D．是AutoCAD自动建立的三、是非题：（共15分）（正确的请在题后的横线上划上√，错误划上×）b)特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

___√___c)所有的图层都能被删除。

__×____d)用Ltscale命令可调整中心线、虚线等不连续线型在屏幕上显示的间隙大小。

__√____e)执行R e d r a w和R e g e n命令的结果是一样。

__×____f)执行ZOOM命令后，图形在屏幕上放大缩小的结果和执行SCALE命令结果一样。

__×____g)M I R R O R，O F F S E T，A R R A Y命令实际上都是广义的物体复制命令。
