监控摄像机基础知识

监控摄像机的知识要点一、摄像机传感器类型CCD代表着图像质量好（高解析度、低噪点）、灵敏度高等优点。

但是，以固体成像器件CMOS为核心的摄像机与以CCD成像器件为核心的摄像机相比，直接转换成对应的数字信号速度快因而帧速高、寿命长（可随机存取与无损读取）、动态范围宽、结构简单、体积小等优点，因而应用比CCD更广泛。

二、传感器靶面尺寸摄相机中1英寸==16mm表明斜对角线，根据像素比求出边长。

假设靶面是1/1.8英寸，靶面尺寸为宽7.2mm*高5.4mm，对角线1/1.8*16=9mm。

传感器靶面尺寸较常用的是1/1.8、1/2.8英寸。

三、摄像机镜头焦距根据实际的使用情况，选择合适焦距的摄像机。

镜头尺寸需≥传感器靶面尺寸。

焦距（f）是镜头和感光元之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了;如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

摄像头的常用焦距主要有四种，分别为2.8mm\4mm\6mm\8mm等，广角镜头：视角90度以上，观察范围较大近处图像有变形；标准镜头：视角30度左右，使用范围较广；长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

四、摄像机清晰度（分辨率）安防监控摄像头分辨率是构成图像的总像素数，由图像宽度和高度来衡量。

1080P全高清(FHD)的设备像素约为207.36万，“P”是英文“progressive”的缩写，翻译成中文是“逐行”。

5MP代表像素约为500万，4K超高清(SHD)分辨率代表影像的水平清晰度接近4000像素点。

8K是4K分辨率的四倍。

码流就是指视频数据在单位时间内的数量大小，也叫码率（比特率Bit Rate），是单位时间内视频(或音频)的数据量，单位是bps (bit per second，位每秒) ，一般使用kbps (千位每秒) 或Mbps (百万位每秒)。

监控摄像机基础知识一．监控摄像机组成四大主要配件：芯片，镜头，灯板，外壳其它配件：尾线，铜柱，镜头座等1.尾线有两个头，一个是摄像机的电源线，通过变压器给像机输入12伏的直流电源。

2.铜柱将芯片灯板连接成一体，组成一个机芯安装在摄像机的外壳内。

3.镜头座，分大镜头座和小镜头座。

大镜头座配大镜头，小镜头座配小镜头。

这几大组成部分，各个厂家有的用的好材料，有的用的差的，所以做出的东西质量也不一样，价格也不一样。

每一种东西都有好的有差的。

你可以在阿里巴巴上搜索一下看看，倒底是个什么样子。

二．芯片芯片是摄像机的大脑，把拍到的图像转化成输出的信号，通过摄像机的视频线输出。

芯片在行业内都叫CCD板机，CMOS主板。

芯片主要的两大部分一个成像传感器，一个是芯片上的处理器（DSP）。

1. 数字信号处理(Digital Signal Processing ，简称DSP), 将眼睛（CCD ）看到的图像转化成信号输出。

DSP 厂家主要有，索尼，海威，松瀚，NEXTCHIP 等三． 镜头四． 传感器分两种，其中目前用的最多是CCD 和现在发展势头较猛的CMOS 。

传感器就相当于人的眼睛。

我们生活中经常见到，数码相机，手机摄像头中不是用的CCD ，就是用的CMOS 。

CCD 厂家主要有索尼，夏普，LG 。

日立在市面上很少。

CMOS 厂家有镁光MICRON （美国），派视尔PIXELPLUS （韩国）CCD 是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而 具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

简单的理解，它就是一块将光信号转换成电信号的光电器件，类似于人的视网膜。

CMOS 全称为Complementary Metal-Oxide Semiconductor ，中文翻译为互补性氧化金属半导体。

CMOS 的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS 上共存着带N （带–电） 和 P （带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

监控(jiān kònɡ)系统基础知识监控(jiān kònɡ)系统基础知识监控(jiān kònɡ)系统基础知识.txt让人想念而死，是谋杀的至高境界，就连法医也鉴定不出死因。

一、摄像机主要参数和选型摄像机是监控系统的眼睛，它是拾取图像信号的设备。

被监视场所通过摄像机将画面的光信号变为电信号（图像信号），再经过放大、整形等一系列信号处理，通过传输(chuán shū)部分、控制部分之后到达录制设备、访问设备和显示设备。

摄像机具有黑白和彩色之分，由于黑白摄像机具有高分辨率、低照度等优点，特别是它可以在红外光照下成像，因此(yīncǐ)在电视监控系统中，黑白CCD摄像机仍具有较高的市场占有率。

但在家庭监控系统中，选择彩色摄像机的用户居多。

摄像机又分为枪式摄像机、红外摄像机、一体式摄像机、变倍摄像机、半球式摄像机、烟感式摄像机等等，而在家庭监控中所用到的只有其中几种，大家(dàjiā)应该有初步的了解。

CCD：CCD是Charge Coupled Device(电荷(diànhè)耦合器件)的缩写，它是一种半导体成像器件，我们常用的摄像机CCD以1/3in、1/4in的芯片居多，1/3in的芯片摄像效果好于1/4in；分辨率：摄像机分辨率的指标是水平分辨率，其单位(dānwèi)为线对，即成像后可以分辨的黑白线对的数目。

常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。

一般的监视场合，用400线左右的黑白摄像机就可以满足要求。

照度（灵敏度）：在镜头光圈大小一定的情况下，获取规定信号电平所需要的最低靶面照度。

例如：使用F1.2的镜头，当被摄物体表面照度为0.04Lux时，摄像机输出信号的幅值为350mV，即最大幅值的50％，则称此摄像机的灵敏度为0.04Lux/F1.2。

如果被摄物体表面照度再低，监视器屏幕上将(shàngjiàng)是一幅很难分辨层次的灰暗图像。

摄像监控知识点总结一、摄像监控技术原理1. 摄像监控系统的组成摄像监控系统主要由摄像机、监控器、录像机、传输设备、控制设备等组成，其中摄像机是整个监控系统中最重要的部分，其主要功能是通过图像传感器将现场画面转换成电信号，再经过信号处理、编码、传输、解码等环节，最终显示在监控器上或者通过录像机进行存储。

2. 摄像监控系统的工作原理摄像监控系统主要通过图像采集、信号处理、传输显示、存储等环节完成对监控区域的实时监控和录像功能。

其中图像采集是指通过摄像头对被监控区域的图像进行采集；信号处理主要是对采集到的图像信号进行调整、增强等处理，以保证图像质量；传输显示是指将处理后的图像信号传输到监控中心或者监控设备上进行实时显示；存储是指将监控过程中的图像信号进行记录和存储，以便后期查阅和分析使用。

3. 摄像监控系统的工作流程摄像监控系统的工作流程主要包括信号采集、信号处理、信号传输、信号显示和信号存储等环节。

在系统运行过程中，各个环节相互配合，保证了对被监控区域的实时监控和录像功能。

二、摄像监控系统的应用1. 公共安全领域摄像监控系统在公共安全领域中得到了广泛的应用，包括城市公共交通、地铁、机场、车站、商场、社区、学校、单位等多个场所。

通过摄像监控系统可以对公共场所进行全天候实时监控，对治安事件、交通事故、火灾等紧急情况及时做出反应，保障公共安全和秩序。

2. 交通管理领域摄像监控系统在交通管理领域中得到了广泛的应用，包括交通路口、高速公路、城市道路等多个场所。

通过摄像监控系统可以对交通违法行为、交通事故等情况进行实时监控和录像，提高交通管理效率和道路安全性。

3. 工业生产领域摄像监控系统在工业生产领域中得到了广泛的应用，包括工厂车间、生产线、机器设备等多个场所。

通过摄像监控系统可以对工业生产过程进行实时监控和录像，及时发现设备故障、生产事故等情况，提高生产效率和产品质量。

摄像监控系统在商业零售领域中得到了广泛的应用，包括商场、超市、便利店等多个场所。

摄像头基本知识点总结一、摄像头的原理和分类摄像头是一种能够捕捉图像并将其转换成电子信号的设备，它是数字摄像机和摄像机的核心部件。

摄像头的工作原理是利用光学透镜将光线聚焦在感光元件上，然后通过感光元件转换成电信号，再通过信号处理器进行数字信号的处理和编码，最终输出成视频信号。

摄像头根据其工作原理和用途可以分为数码摄像头和监控摄像头。

1. 数码摄像头数码摄像头主要用于拍摄和录制静态图像和视频。

它通常由透镜、感光元件、信号处理器和存储器组成。

数码摄像头常见的类型有单反相机、微单相机、便携相机等。

单反相机有着更高的像素和更丰富的功能，适合专业摄影师和摄影爱好者使用；微单相机则是一种介于单反相机和便携相机之间的产品，它具有较小的体积和较轻的重量，适合日常拍摄。

便携相机体积小巧，操作方便，适合普通用户使用。

2. 监控摄像头监控摄像头主要用于安防监控和管理，常用于公共场所、商业场所、住宅小区等环境。

它可以实时监控并录制视频，提高安全防范能力。

监控摄像头根据其用途和功能可以分为红外监控摄像头、高清网络监控摄像头、球型监控摄像头等。

红外监控摄像头可以在暗夜环境中实现监控，并且不被监控对象发现；高清网络监控摄像头具有较高的分辨率和图像清晰度，可以实现远程监控；球型监控摄像头可以实现全方位监控，具有良好的隐蔽性。

二、摄像头的关键技术和参数摄像头的图像质量和性能受到多种因素的影响，如感光元件、透镜、像素、光圈、焦段等技术和参数。

1. 感光元件感光元件是摄像头内最重要的部件之一，它转换光信号为电信号。

目前常用的感光元件有CMOS和CCD两种类型。

CMOS感光元件具有自带信号处理器和AD转换器，在成像质量、能耗和成本方面有一定优势；CCD感光元件具有较高的感光度和信噪比，适合图像质量要求较高的应用场景。

2. 透镜透镜是摄像头的光学核心部件，它用于聚焦光线到感光元件上。

透镜的质量对摄像头的成像质量有着至关重要的影响。

常见的透镜类型有定焦镜头和变焦镜头。

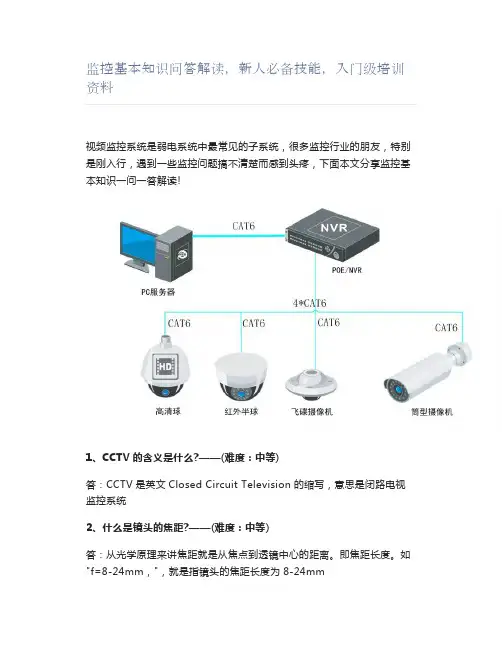

监控基本知识问答解读，新人必备技能，入门级培训资料视频监控系统是弱电系统中最常见的子系统，很多监控行业的朋友，特别是刚入行，遇到一些监控问题搞不清楚而感到头疼，下面本文分享监控基本知识一问一答解读!1、CCTV的含义是什么?——(难度：中等)答：CCTV是英文Closed Circuit Television的缩写，意思是闭路电视监控系统2、什么是镜头的焦距?——(难度：中等)答：从光学原理来讲焦距就是从焦点到透镜中心的距离。

即焦距长度。

如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm3、焦距长短与成像大小视角大小有什么关系?——(难度：容易)答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。

镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。

4、焦距长短与景深透视感是什么关系?——(难度：容易)答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。

焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强。

5、什么是摄像机的后焦调整?——(难度：容易)答：当安装上标准镜头，要使被摄景物的成像恰好在CCD图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦整。

6、什么是镜头F值?——(难度：容易)答：F值即指镜头之明亮度。

镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。

F值越小表示镜头之明亮度越高。

F值每缩小一级距，明亮度即增加两倍。

镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F值平方之反比。

由此推算，F值每缩小一级距，明亮度即增加两倍。

7、什么是镜头的光圈?——(难度：容易)答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈。

8、什么是景深?——(难度：容易)答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。

和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。

接受到的光信号越强，视频信号的幅值就越大。

一、电脑用的摄像头与监控用摄像机的区别时代在发展，社会在进步，电子拍照技术已经基本上取代了传统的胶片技术，且运用领域日益广泛。

当今社会，在我们身边常见的摄像机主要有两种，一种是安装在电脑上的普通摄像头，另一种则是安装在小区、工厂、仓库、学校边的监控摄像机。

两者之间有着很多的共同点，都能进行实现一些基本的监控功能，下面我们来对两者之间的相同点与不同点进行分析。

1、相同点其一、监控摄像机和电脑摄像头都能对一定场景进行实时监控、拍照，具有一定的监控能力。

其二、它们的成像原理基本一致，只是所用的传感器不同而已。

其三、都用辅助光源。

好一点的电脑摄像头都配有白光辅助灯，而现在的监控摄像机基本上都配有红外灯板做为辅助光源。

2、不同点一是适用领域不同。

电脑摄像头的主要用途在于满足日常的网络交流需求，应用于视频聊天、大头贴拍照等方面。

而监控摄像机的主要用途是对监控场景进行实时监控，预防违法犯罪事件的发生，同时也用于事后调查取证等一系列安防活动。

电脑摄像头只能进行短距离摄像，一般不具备防水、防雷、防低温等特性，对环境要求高，成像质量差。

而监控摄像机能够进行中远距离监控，操作方便，对环境要求低，能够对各种环境进行监控，图像分辨率也较高。

二是元件不同。

监控摄像机的主要目的是为了满足安防视频监控的需求，因此它的各项硬件配置都要比电脑摄像头高很多。

应用于夜间监控的红外监控摄像机配有专门的红外灯，而高档电脑摄像头只配有几颗小功率LED灯，夜间成像效果没有监控摄像机好。

另外监控摄像机为了适应环境的需求而集成了更多的功能元件，如光敏电阻，防雷击芯片，自动除霜装置，具备自动变焦、智能追踪、人脸识别等功能。

三是成像质量不同。

监控摄像机比电脑摄像头更具智能性，大部分监控摄像机产品都具备抗强光、低照度、宽动态、防震动等功能，成像分辨率高，画面清晰明亮，夜视效果好。

电脑摄像头则拍摄角度固定，镜头透光性差，成像模糊，无法进行远距离拍照摄影，不具备感应红外光的能力，夜间成像质量则更差。

摄像机应用基础知识摄像机是一种用于拍摄图像的设备，它能够将现实世界中的场景转化为电子信号，并存储或传输给其他设备显示或处理。

摄像机应用广泛，包括电影制作、监控系统、视频会议、人工智能等领域。

了解摄像机的基础知识对于使用和理解摄像机的原理和功能非常重要。

1. 摄像机的成像原理：摄像机的成像原理是利用透镜将光线聚焦在感光元件上，感光元件能够将光线转化为电子信号。

目前最常用的感光元件是CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体），它们能够将光线转化为电荷或电压信号。

2. 分辨率与画质：分辨率是指摄像机能够捕捉到的图像细节的能力，通常以水平像素数（例如720p、1080p）来表示。

分辨率越高，画面细节越清晰。

另外，还有帧率（每秒显示的图像数）和比特率（图像传输的数据量）等参数也会影响画质。

3. 摄像机的镜头和焦距：镜头是摄像机的重要组成部分，它能够控制摄像机的视角和景深。

焦距指的是镜头与摄像机感光元件之间的距离，它会影响画面的放大倍数和视野范围。

较短的焦距可以拍摄广角、大视野的照片，而较长的焦距可以拍摄远距离的细节。

4. 摄像机的曝光和白平衡：摄像机的曝光控制是指控制感光元件接收的光线量，以保证图像的亮度合适。

通常可以通过调整快门速度、光圈大小和增益等参数来实现曝光控制。

另外，白平衡是指调整摄像机对不同光源的颜色响应，以保证图像色彩真实。

5. 自动对焦和图像稳定：摄像机通常具有自动对焦功能，能够通过识别图像中的对焦目标，并自动调整焦距，以保证图像的清晰度。

图像稳定功能能够通过软件或硬件技术减少图像的抖动，提供稳定的图像画质。

6. 存储与传输：摄像机通常会将拍摄的图像和视频存储到内置存储设备（如内存卡）或外部存储介质（如硬盘或云存储）中。

同时，摄像机也可以通过有线或无线连接与其他设备进行数据传输，如显示器、计算机或网络系统。

总之，摄像机是一种重要的图像采集设备，掌握摄像机的基础知识可以帮助我们更好地使用和理解摄像机的各种功能和应用。

安防监控根底知识汇总一、镜头探析1．镜头的种类〔根据应用场合分类〕广角镜头：视角90度以上，观察围较大近处图像有变形。

标准镜头：视角30度左右，使用围较广。

长焦镜头：视角20度以，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2．被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h,被摄物体与镜头间的距离为l，镜头的焦距为f。

3．相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。

f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f一样的情况下，f值越小，表示镜头越好。

4．镜头的焦距1〕定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。

根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。

镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。

主要用于光源恒定或摄像机自带电子快门的情况。

2〕变焦距：焦距可以根据需要进展调整，使被摄物体的图像放大或缩小。

常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头三可变镜头：可调焦距、调聚焦、调光圈。

二可变镜头：可调焦调、调聚焦、自动光圈。

5．先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个根本要素：a〕被摄物体的大小b〕被摄物体的细节尺寸c〕物距d〕焦距e〕ccd摄像机靶面的尺寸f〕镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。

* 如果使用cs镜头，请降下c圈〔5mm〕，然后锁住cs镜头装置。

摄像机基础知识摄像机镜头的基础知识1、镜头的种类(根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形标准镜头：视角30度左右，使用范围较广长焦镜头：视角20度可达几十毫米或上百毫米变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在天花板或墙壁内2、被摄物体的大小，距离与焦距的关系假设被摄物体的宽度和高度为W、H，被摄物体与镜头距离L，镜头焦距F则：F=WL/WW：图像的宽度（被摄物体在CCD靶面上成像宽度）F=HL/H H：图像高度（被摄物体在CCD靶面上成像高度）CCD靶面尺寸规格单位MM规格宽高1/3 4.8 3.61/2 6.4 4.82/3 8.8 6.61 12.7 9.6由于摄像机画面宽度和高度与电视接收画面宽度和高度一样，其比例炎4：3当L不变。

H或W增大时F变小，当H或W不变时，L 增大时,F增大3、镜头的焦距定焦距：焦距固定不变。

可分为有光圈和无光圈。

有光圈：镜头光圈大小可以调节；无光圈即定光圈其通光是固定不变的变焦距：焦距可以根据需要进行调节、使被摄物体的图像放大或缩小三可变：可调焦距，调聚焦，调光圈。

二可变光圈固定4、选择镜头原则，为了获得预期的摄像效果，在选择镜头时应注意：1、被摄物体的大小2、被摄物体的细节尺寸3、物距4、焦距5、CCD摄像机靶面尺寸6、镜头及摄像机系统的分辨率操作步骤：移开镜头防尘装置，连接上镜头，如果使用CS镜头降下C圈5MM。

然后锁住CS镜头装置，C型镜头可直接安装使用，连接视频输出BNC至监视器其他设备，接上DC12V,电源AC220V检查LED是否亮，当图像一旦模糊，调整镜头焦距。

摄像机的选择和主要参数在闭路监控系统中，摄像机以称摄像头或CCD。

摄像机的主要传感部件是CCD，即电荷耦合器件（charge/couple/device),它能够将光线变为电荷并将电荷储存及转移也可将储存的电荷取出。

一、摄像机简介：摄像机部分一般安装在现场，它包括摄像机、镜头、防护罩、支架和电动云台。

它的作用是对监控区域进行摄像并将其场景通过摄像机转换为电信号。

相机分彩色和黑白摄像机两种，一般黑白摄像机要比彩色摄像机的灵敏度要高，比较适用于光线较暗的环境下。

如果使用摄像机的目的只是监视景物的位置和移动，可采用黑白摄像机；如需要分辨被摄物体的细节，比如分辨衣服和景物的颜色，则采用彩色摄像机。

安装方式一般有固定和带云台两种方式。

二、红外灯：红外灯分别有：∮5LDE、∮8LED、透镜芯片、阵列式灯。

1）∮5LED：一般用于防水、球型机器等小型摄像机。

∮5红外灯的度数分别有30、45、60、80度。

2）∮8LED：一般用于中炮，16倍等中远距离摄像机。

∮8红外灯的度数分别有30、45、60度。

3）透镜芯片：一般用于红外远距离夜视一体化摄像机，如（大炮筒）。

透镜芯片度数是7度。

4）阵列式灯：是单独配置在阵列式机器上的光源。

阵列式灯的度数分别有45、90度。

5）红外灯度数越大，光源的角度就越大，同样，度数越小，光源的角度就越小。

三、镜头的类型：1）从焦距上分类，可分为短焦距、中焦距、和变焦距镜头；2）从视场的大小分类，可分为广角、标准、远摄镜头；3）从结构上分类，还可分为固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动光圈电动变焦镜头、电动三可变镜头（指光圈、焦距、聚焦这三者均可变）等类型。

4）镜头毫米数越大,其所监视的图像远而窄,(角度小)5）镜头毫米数越小,其所监视的图像近而广,(角度大)6）常用镜头参数：2.8mm、3.6mm、3.5-8mm、4mm、6mm、8mm、12mm、16mm、3.9-85.8mm。

四、镜头与红外灯的基本标配：镜头焦距（毫米）越大，其需配置的红外灯度数就越小。

（因其角度窄而远）反之，焦距（毫米）越小，其需配置的红外灯度数就越大。

（因其角度广而近）2.8mm、3.6mm、4mm镜头可标配60—80度红外灯，6mm、8mm、12mm镜可标配45度红外灯，12mm、16mm、25mm镜头可标配45度红外灯，电动三可变8.5-51mm、自动镜头3.9-85.8mm可标配7度透镜芯片（大炮红外灯）五、主板常识：1）板机有1/2、1/3、1/4寸的，常用1/3和1/4的板机。

培训大纲一、前端设备1、摄像机1）摄像原件CCDa、定义及工作方式CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

b、CCD芯片的尺寸CCD的成像尺寸常用的有1/2"、1/3"等，成像尺寸越小的摄像机的体积可以做得更小些。

在相同的光学镜头下，成像尺寸越大，视场角越大。

芯片规格成像面大小(宽X高) 对角线 1/2 6.4x4.8mm 8mm 1/3 4.8x3.6mm 6mm 2）摄像机分辨率分辨率是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。

当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。

工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。

表示摄像机分辨图像细节的能力，通常用电视线(TVL)表示。

它取决于CCD 芯片的像素数、镜头的分解力和摄像系统的带宽。

黑白摄像机水平清晰度一般要选择450TVL左右的，考虑到施工等因素，系统的最终清晰度能满足我国行业标准GB/T16676－1996中规定的380TVL彩色摄像机水平清晰度一般要选择大于350TVL的，因为人眼对彩色难于分辨更细，这样选择也能满足GB/T16676－1996中对彩色监视系统270TVL的要求。

评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。

常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。
