监控用摄像机立杆制作及基础预埋件要求讲解学习

视频监控室外立杆施工安装工艺要求一、室外监控立杆如何操作规格1、一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。

监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。

二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

2、手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

5、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

五、制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

监控立杆基础标准监控立杆基础标准是指在建筑工程中，用于支撑监控设备的立杆基础的相关标准和要求。

监控设备在现代社会中扮演着重要的角色，它们可以用于监测建筑物的结构安全、环境变化等情况，因此其安装基础必须符合一定的标准，以确保设备的稳定性和可靠性。

本文将对监控立杆基础的标准进行详细介绍，以期为相关工程人员提供参考和指导。

首先，监控立杆基础的选址和布置需要符合相关规范要求。

选址应远离地下管线、电力设施等，避免对设备的正常使用造成影响。

布置时应考虑设备的使用范围和周围环境，确保设备能够发挥最佳效果。

其次，监控立杆基础的材料选择和施工要求也是至关重要的。

基础材料应选择优质混凝土，其配合比和强度等参数需符合相关标准。

施工时应保证基础的平整度和垂直度，避免因施工质量不达标而影响设备的使用效果。

另外，监控立杆基础的尺寸和固定方式也需要严格按照标准要求进行设计和施工。

基础的尺寸应根据设备的重量和使用环境等因素进行合理确定，以确保设备在使用过程中不会出现倾斜或不稳定的情况。

固定方式应选用可靠的螺栓连接或焊接等方式，确保设备与基础之间的连接牢固可靠。

最后，对监控立杆基础的验收和使用过程中的维护保养也是不可忽视的。

在基础施工完成后，需要进行验收和测试，确保基础符合相关标准要求。

在设备投入使用后，需要定期对基础进行检查和维护，及时发现并处理可能存在的问题，以确保设备的正常使用。

总之，监控立杆基础标准的制定和执行对于保障监控设备的稳定性和可靠性至关重要。

相关工程人员在进行基础设计和施工时，应严格按照相关标准要求进行，确保基础的质量和可靠性。

只有如此，才能保证监控设备能够发挥最佳效果，为建筑工程的安全和稳定提供有力保障。

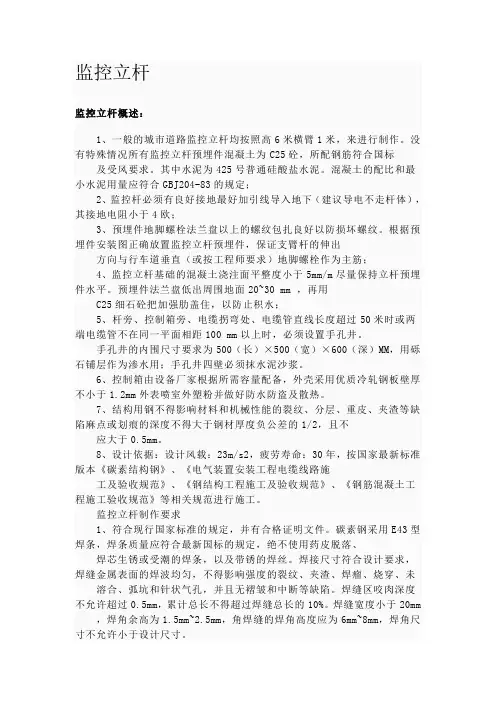

监控立杆监控立杆概述：1、一般的城市道路监控立杆均按照高6米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

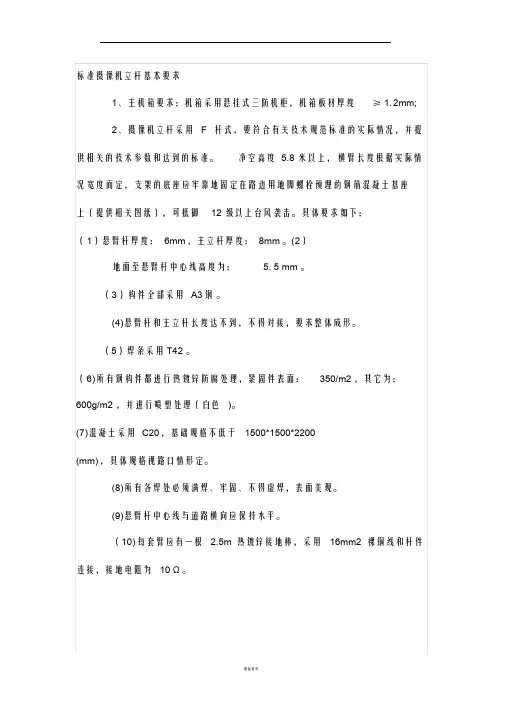

标准摄像机立杆基本要求1、主机箱要求：机箱采用悬挂式三防机柜，机箱板材厚度≥ 1. 2mm;2、摄像机立杆采用 F 杆式，要符合有关技术规范标准的实际情况，并提供相关的技术参数和达到的标准。

净空高度 5.8 米以上，横臂长度根据实际情况宽度而定，支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸），可抵御12 级以上台风袭击。

具体要求如下：（1）悬臂杆厚度：6mm ，主立杆厚度：8mm 。

(2）地面至悬臂杆中心线高度为： 5. 5 mm 。

（3）构件全部采用A3 钢。

(4)悬臂杆和主立杆长度达不到，不得对接，要求整体成形。

（5）焊条采用T42 。

（6)所有钢构件都进行热镀锌防腐处理，紧固件表面：350/m2 ，其它为：600g/m2 ，并进行喷塑处理（白色)。

(7)混凝土采用C20 ，基础规格不低于1500*1500*2200(mm) ，具体规格视路口情形定。

(8)所有各焊处必须满焊、牢固、不得虚焊，表面美观。

(9)悬臂杆中心线与道路横向应保持水平。

（10) 每套臂应有一根 2.5m 热镀锌接地棒，采用16mm2 裸铜线和杆件连接，接地电阻为10 Ω。

摄像头支杆的技术要求：（1））摄像头支杆底座与基础预埋件、支杆与悬臂之间必须通过法兰盘连接。

（2））摄像头支杆悬臂与竖杆的夹角必须合理.（3））表面热浸镀锌处理（含底座法兰盘）（4））车道摄像头立杆：摄像头钢管杆立柱及横臂均采用八角锥形，断面为正八边形；（5））悬臂式安装立柱高度为不小于6.5 米。

（6））悬臂长度在12 米之内为整根不分段式。

（7））杆体设计要求美观大方；所有负载安装就位，杆体投入使用后，整体外形应与厂家提供图纸效果一样。

（8））杆体可抗最大风速40m/s ，疲劳寿命大于30 年。

（9））所有焊接均（只允许法兰处有焊接）要求双面全满焊，务必焊牢。

摄像头支杆规格如下：立杆(Φ300- Φ250) ×8(壁厚)×6800 悬杆(Φ188- Φ110) ×6(壁厚)×7000立杆(Φ300- Φ250)×8(壁厚)×6800 悬杆(Φ214-Φ110)×6(壁厚)×8000。

视频监控立杆与基础的安装方法立杆与基础的安装方法1、安装流程1.立杆高度与基础尺寸（设计未说明时，参照本表数据）杆件高度预埋件基础尺寸H≤4m220×220×500mm500×500×800mm4m<H≤6m300×300×800mm800×800×1000mm6m<H≤10m400×400×1200mm900×900×1500mm2、基础开挖1）基础的表面高度应与周边地表高度保持一致（有地砖的与地砖表面等高，裸土的与裸土表面等高）2）基础的长宽深为净空，严格按照设计尺寸挖掘，测量时要求上部、底部各测出长宽尺寸，四个底角各测出高度，误差不得超过5cm（浮土不得计算在内）。

3、打入接地极铁顶部露出300mm坑底（同时用40×4mm扁钢引出到旁边的检修井内，做补充接地极预留导体;用另外一条同规格的扁钢焊接到地笼中心，并伸出法兰IOomm扁钢端部预留一个014孑「将来驳接立杆箱体地线）。

4、下地笼1）用扁铁焊接的方式把接地极和地笼临时固定（也可以搭建与坑壁垂直的横向扁铁焊接加固），地笼基础顶板平面低于地表100mm左右2）用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度；同时要注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直。

3）所有焊点、切割口刷防锈漆做防腐处理。

螺栓口抹涂黄油并用胶带包扎。

4）从地笼中引2条直径32的PE管至旁边检查并用铁丝固定，并用塑料纸或其它材料封口5、基础浇筑1）浇筑前应将基坑范围内的垃圾、泥土,钢筋上的油污等杂物清除干净,并检查地笼的垫块是否垫好。

2）混凝土量大，就用泵送混凝土浇筑，否则用人工调制，基础混凝土强度不得低于C20;,其中水泥为425号普通硅酸盐水泥。

3）在浇灌过程中，混凝土尽量对准地笼中间浇灌，以免地笼偏移，浇筑过程分两次：第1次浇筑到基础的3/4处，用振动棒把地笼周边震实，检查调整地笼表面水平后再次浇筑，只露出法兰盘上表面、PE管口、接地扁钢端口和地龙螺栓；地笼螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于土2mm o4）浇灌后立即使用水平仪测量地笼是否安装垂直，如果偏离，马上进行调正。

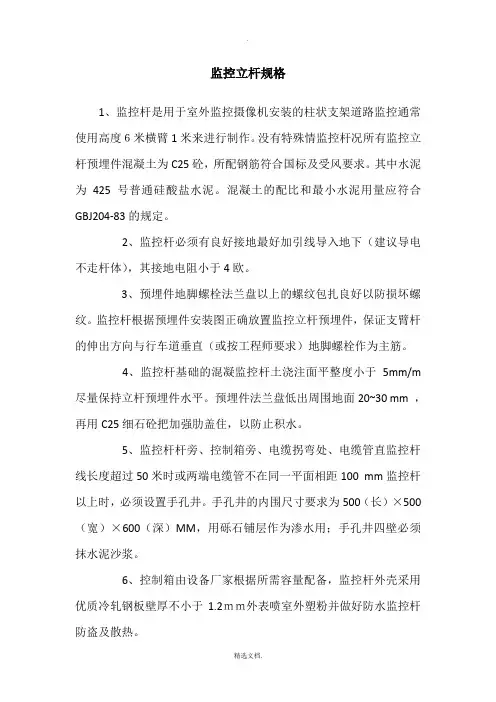

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作.没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥.混凝土的配比和最小水泥用量应符合GBJ204—83的规定.2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住，以防止积水.5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽)×600（深)MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备,监控杆外壳采用优质冷轧钢板壁厚不小于1。

2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热.7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0。

5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓.2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞;基础浇捣后，基础面必须要高于地平面5MM～10MM;混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

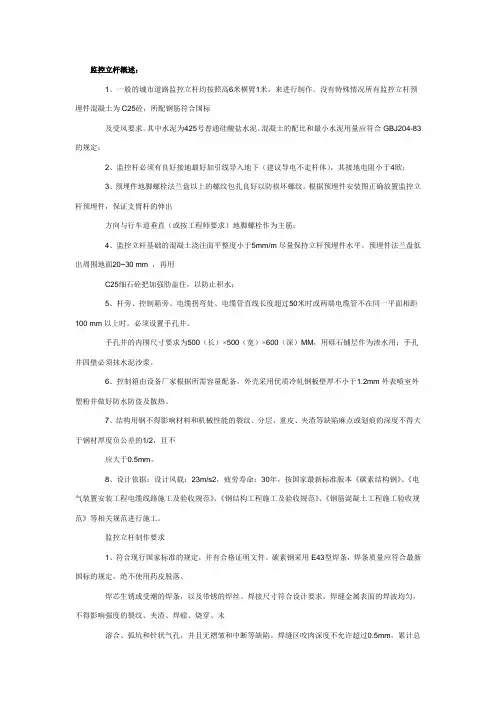

监控立杆概述：1、一般的城市道路监控立杆均按照高6米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

监控用摄像机立杆制作及基础预埋件要求精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-监控用摄像机立杆制作及基础预埋件要求概述一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。

混凝土没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；接地监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧。

螺栓预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

手井孔杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

控制箱（电气控制柜）控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。

设计依据设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

结构用钢结构用钢不得有影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。

焊接材料焊接符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。

没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。

4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。

5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。

7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

监控立杆基础施工方案1、监控立杆规格：(1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

(2)监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆,耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

(6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

(7)在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。

(8）监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接.监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m＊0。

3m＊0。

6m 灌浇水泥尺寸不小于0.4m×0。

4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m＊0。

8m灌浇水泥尺寸不小于0.5m×0.5m×1。

0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图C25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm2、接地电阻测试方法接地电阻测试方法(图解） （1）接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b. 安全工作接地,接地电阻不应大于4Ω;c 。

监控立杆基础施工方案1、监控立杆规格：（1)基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；(4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7)在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.(8）监控立杆及其主要构件具备防雷功能.摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接.监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0。

3m＊0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0。

3m*0.3m＊0。

8m灌浇水泥尺寸不小于0.5m×0.5m×1.0m.如图所示: 4米监控立杆基础设计图6米监控立杆基础设计图C25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm2、接地电阻测试方法接地电阻测试方法(图解) （1）接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω； b 。

监控立杆监控立杆概述：1、一般的城市道路监控立杆均按照高6米横臂1米，来进行制作。

没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。

其中水泥为425号普通硅酸盐水泥。

混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。

根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。

手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。

8、设计依据：设计风载：23m/s2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆制作要求1、符合现行国家标准的规定，并有合格证明文件。

碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。

焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

监控立杆基础施工方案--（二）1、监控立杆规格：（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

（3）监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

（6）监控立杆及其主要构件所有焊接处焊缝应符合要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.（8）监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2）基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m*0.3m*0.8m灌浇水泥尺寸不小于0.5m×0.5m×1.0m。

如图所示：4米监控立杆基础设计图6米监控立杆基础设计图2、接地电阻测试方法32cm100cm50cm深入地下1.5MC25水泥扁铁焊接角铁焊接30cm法兰盘30cmC25水泥扁铁焊接32cm60cm50cm深入地下1.5M角铁焊接30cm法兰盘30cm接地电阻测试方法（图解）（1）接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
