钢结构用扭剪型高强度螺栓连接副钢结构用高强度大六角头螺栓连接副（GB/T1228—1231）、钢结构用扭剪型高强度螺栓连接副（GB/T3632—3633）、六角法兰面扭剪型高强度螺栓连接副(Q/RGG001)和电弧螺柱焊用圆柱头焊钉（GB/T10433）。
它主要用于铁路桥梁、公路桥梁、锅炉框架、大跨度工业厂房、高层民用建筑、各种塔架、轻型钢结构、起重机械及其它钢结构连接。
1 钢结构用高强度螺栓连接副型号、规格、性能等级类型 名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓 GB/T1229-91 钢结构用高强度大六角螺母 GB/T1230-91 钢结构用高强度垫圈GB/T1231-91钢结构用高强度大六角头螺栓、 大六角螺母、垫圈技术条件10.9S 8.8SM12-M30一件螺栓；一件螺母；二件垫圈GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副 GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件10.9SM16-M24一件螺栓；一件螺母；二件垫圈2 材料类型性能等级 螺纹规格 选用材料 M12~M24 20MntiB 10.9SM27~M30 35VB M12~M16 35# M20~M24 20MnTib 螺栓8.8SM27~M3035VB 螺母 8H 10H M12~M30 35# 垫圈 35~45 HRC12~3045#各种材料的化学成分 材料C%Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.600.04~0.100 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.900 0.05~0.120.001~0.004≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.900 0 0 ≤0.035 ≤0.03545#0.42~0.50 0.17~0.37 0.50~0.90≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能 材料试件机械性能屈服度σ0.2MPa 伸长率δ5%收缩率ψ%性能等级 抗拉力强度σbMPa min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45 硬度洛氏硬度HRC 维氏硬度 HV30性能等级min max min max 109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷罗纹规格d M12 M16 M20 M22 M24 M27 M30 应懒力载面积mm2 84.3 157 245 303 353 459 56110.9S 877.7~104.5163~195255~304315~376367~438477~569 583~696拉力载荷KN 8.8S 70.0~86.8130~162203~252251~312293~364381~473 466~5783-2 螺母机械性能保证载荷罗纹规格D M12 M16 M20 M22 M24 M27 M3010H 87.7 163 255 315 367 477 583 保证载荷KN 8H 70.0 130 203 251 293 381 466 硬度洛氏硬度 维氏硬度 性能等级 min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-3 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5 max 0.8 0.8 0.8 0.8 0.8 0.8 0.8 cmin 0.4 0.4 0.4 0.4 0.4 0.4 0.4 da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84max 12.43 16.43 20.52 22.52 24.52 27.84 30.84 dsmin 11.75 15.57 19.48 21.48 23.48 26.16 29.16 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37公称 7.5 10 12.5 14 15 17 18.7 Kmax 7.95 10.75 13.40 14.90 15.90 17.90 19.75 min 7.05 9.25 11.60 13.10 14.10 16.10 17.65 r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0max 21 27 34 36 41 46 50smin 20.16 26.16 33 35 40 45 49L公称 <45 ≥45 <55 ≥55<65≥65<70≥70<75≥75<80 ≥80 <85 ≥85 b公称 25 30 30 35 3540 4045 4550 50 55 55 60 4-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30 螺距P 1.75 2 2.5 2.5 3 3 3.5max 0.8 0.8 0.8 0.8 0.8 0.8 0.8cmin 0.4 0.4 0.4 0.4 0.4 0.4 0.4max 13 17.3 21.6 23.8 25.9 29.1 32.4 damin 12 16 20 22 24 27 30 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37max 12.3 17.1 20.7 23.6 24.2 27.6 30.7 mmin 11.87 16.4 19.4 22.3 22.9 26.3 29.1max 21 27 34 36 41 46 50 smin 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径） 12 16 20 22 24 27 30 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52 d1min 13 17 21 23 25 28 31max 25 33 40 42 47 52 56 d2min 23.7 31.4 38.4 40.4 45.4 50.1 54.1公称 3.0 4.0 4.0 5.0 5.0 5.0 5.0 smax 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5max 16.03 20.03 25.12 27.12 29.12 33.64 36.64 d3min 15.23 19.23 24.32 26.32 28.32 32.84 35.84 4-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24 螺距p 2 2.5 2.5 3 da max 18.83 24.4 26.4 28.4max 16.43 20.52 22.52 24.52 dsmin 15.57 19.48 21.48 23.48 dw min 27.9 34.5 38.5 41.5 dk max 30 37 41 44公称 10 13 14 15 Kmax 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1 K’ min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6max 11.3 14.1 15.6 16.9 dbmin 11 13.8 15.3 16.6 dc ≈ 12.8 16.1 17.8 19.3 de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格 M12 M16 M20 M22 M24 M27 M30max 59 113 177 216 250 324 397 P(KN)min 49 93 142 177 206 265 329◆ 10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。
第六章美标钢结构螺栓连接副自上世纪60年代开始，在世界范围内钢结构螺栓广泛使用于铁路桥梁和高层建筑、锅炉钢结构厂房及其它钢结构上，由于其结构重量和强度的合理性、使用的可靠性和安全性，各国都开始着力研究和制定了钢结构螺栓标准。
美国也相继推出了钢结构螺栓和扭剪型螺栓（英寸和米制）二套系列标准，见表60。
表60 钢结构用螺栓连接副标准6.1 ASTM A325-2010《钢结构螺栓连接副热处理抗拉强度120/105ksi》6.1.1 ASTM A325M-2009《最小抗拉强度830MPa的热处理米制钢结构钢螺栓》标准规定了2个等级的螺栓：1型和3型，其抗拉强度均为826 MPa，相当于8.8级。
1型—用中碳钢制造；2型—用低碳马氏体钢制造（已于1991年11月取消）；3型—用耐大气腐蚀钢制造。
A325大六角头螺栓、螺母、垫片的尺寸标准按ASME B18.2.6-2011年《用于结构应用的紧固件》标准（螺纹长度较普通大六角螺栓要短些），配A194或A563标准的大六角螺母。
A325M米制结构钢螺栓、螺母、垫片的尺寸标准按ASME B18.2.3.7M《用于结构应用的米制紧固件》标准，配A563M标准的大六角螺母，见表61和表62。
表61 A325/A325M 螺栓与螺母性能等级匹配表表62 A325/A325M 螺栓机械性能要求A325钢结构螺栓的机械性能测试应按ASTM F606/606M《外螺纹、内螺纹紧固件、垫圈和铆钉的机械性能的测试方法》标准规定的方法进行。
拉力试验用螺栓实物进行试验，并应满足规定的强度（不低于）826 MPa；其破环的部位应发生在螺栓杆部或螺纹部位，而头下结合处应无任何破坏痕迹。
其中，保证载荷试验不是强制性的。
硬度试验测定的数值应在规定的范围之内。
表面热镀锌可按ASTM F2329《紧固件热镀锌》或达克罗处理按ASTM F1136 《紧固件用铬/锌防蚀镀层》执行。
热镀锌螺栓／螺母组件必须进行旋转能力试验。
.8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。
紧固件分为标准件和异型件两大类。
一个国家的紧固件发展水平可以直接反映该国工业化程度。
其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件指由相关政府部门规定其属性并通过发布的使用的。
如国标，德标，美标，日标等。
异型件指根据工程需要按图纸加工的一些链接件。
如地脚螺栓，拉条等。
紧固件主要构成：螺栓：通常意义上与螺母配套使用。
螺母：通常为六角型紧垫片：通常为圆型配套螺母。
固件螺钉：不需要配备螺母。
螺柱：两头都带有螺纹，包括全螺纹螺柱。
专业术语1.规格：即形状大小。
通常包括直径和长度。
螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70“M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。
均以毫米（mm）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。
M30*2*280称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。
（有国标、非标美标日标德标欧标ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。
发黑，镀锌等。
螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
钢结构扭剪型高强度螺栓连接副一、引言钢结构扭剪型高强度螺栓连接副是一种常用于钢结构连接的紧固件，具有高强度、可靠性和易于安装的特点。
本文将从螺栓连接副的定义、结构特点、材料选用、设计原则、安装要求和质量控制等方面进行全面探讨。
二、螺栓连接副的定义螺栓连接副是指通过螺纹连接将两个或多个构件固定在一起的一种连接方式。
钢结构扭剪型高强度螺栓连接副是一种常用于钢结构连接的紧固件，广泛应用于建筑、桥梁、铁塔等领域。
三、结构特点钢结构扭剪型高强度螺栓连接副具有以下结构特点： 1. 螺栓：采用高强度合金钢制造，具有较高的抗拉强度和扭剪强度。
2. 螺母：采用与螺栓相匹配的高强度合金钢制造，确保连接副的均负荷。
3. 垫片：用于增加连接副的摩擦阻力，提高连接的稳定性。
4. 锁紧装置：采用双螺母或螺母加垫圈的方式，通过预紧力和摩擦力来保证连接的紧固性。
四、材料选用钢结构扭剪型高强度螺栓连接副的材料选用应符合以下要求： 1. 螺栓和螺母：采用高强度合金钢，如40Cr、35CrMo等。
2. 垫片：一般采用硬质塑料或金属材料，如不锈钢、铜等。
3. 锁紧装置：可根据实际需要选择双螺母或螺母加垫圈的方式。
五、设计原则在设计钢结构扭剪型高强度螺栓连接副时，应遵循以下原则： 1. 强度设计原则：根据连接副所承受的荷载和工作条件，合理确定螺栓和螺母的尺寸和数量。
2. 刚度设计原则：确保连接副在荷载作用下不发生过大的变形，保证结构的稳定性。
3. 可拆卸设计原则：连接副应具有可拆卸性，方便维护和更换。
4. 防松设计原则：通过适当的锁紧装置，防止连接副在工作过程中发生松动。
5. 耐久性设计原则：在选用材料和表面处理上，考虑连接副的耐久性和抗腐蚀性。
六、安装要求在安装钢结构扭剪型高强度螺栓连接副时，应注意以下要求： 1. 清洁表面：连接副的连接面应清洁无杂质，以确保连接的质量。
2. 预紧力控制：根据设计要求，通过预紧力控制螺栓的紧固力，不得过紧或过松。
钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度连接副的品种、规格、性能等应符合现行国家产品标准和设计要求。
高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。
检查产品的质量合格证明文件、中文标志及检验报告等。
2、高强度大六角头螺栓连接副扭矩系数，扭剪型高强度螺栓连接副预拉力，符合本规范附录B的规定。
按附录B检验。
检查复验报告。
3、钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
按附录B检验。
检查摩擦面抗滑移系数试验报告和复验报告。
4、高强度大六角头螺栓连接副终拧完成LH后，48H内应进行终拧扭矩检查，检查结果应符合本规范附录B的规定。
扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5％。
对所有梅花头未拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并作标记。
并按前述规定进行终拧扭矩检查。
观察检查及本规范附录B进行检验。
1．1零件part组成部件或构件的最小单元，如节点板、翼缘板等。
2．1．2部件component由若干零件组成的单元，如焊接H型钢、牛腿等。
2．1．3构件element由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑等。
2．1．4小拼单元the smallest assembled rigid unit钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。
2．1．5中拼单元intermediate assembled structure钢网架结构安装工程中，由散件之外的最小安装单元组成的安装单元，一般分条状和块状两种类型。
2．1．6高强度螺栓连接副set of high strength bolt高强度螺栓和与之配套的螺母、垫圈的总称。

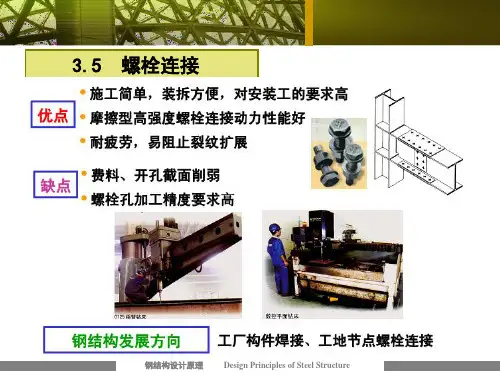

钢结构螺栓连接方式一、引言钢结构是一种广泛应用于建筑物、桥梁、塔架等领域的结构体系。
在钢结构中，螺栓连接是一种常见的连接方式，具有良好的可靠性和经济性。
本文将对钢结构螺栓连接方式进行详细介绍。
二、螺栓连接概述1. 螺栓连接定义螺栓连接是指通过螺纹配合将两个或多个零件紧密固定在一起的一种机械连接方式。
2. 螺栓材料常见的螺栓材料有碳素钢、合金钢和不锈钢等。
选用何种材料应考虑到使用环境和力学要求。
3. 螺纹形状常见的螺纹形状有普通螺纹和高强度螺纹两种。
高强度螺纹具有更大的抗拉强度和抗疲劳性能。
4. 轴向预紧力在安装过程中，通过施加轴向预紧力可以使得零件之间产生压力，从而使得整个连接更加牢固。
三、螺栓连接分类1. 普通型式螺栓连接普通型式螺栓连接是指在螺栓两端加上螺母，通过旋转螺母使得零件之间产生压力，从而实现连接。
这种连接方式适用于一般的静载荷和低频振动。
2. 高强度型式螺栓连接高强度型式螺栓连接是指在普通型式螺栓的基础上，增加了防松装置和预紧力控制装置。
这种连接方式适用于高强度、高频振动和重要结构。
3. 偏心双头螺栓连接偏心双头螺栓连接是指在一端增加了偏心套筒，并且采用了特殊的接触面设计。
这种连接方式适用于承受剪切力和扭矩的结构。
4. 膨胀锚固螺栓连接膨胀锚固螺栓连接是指通过在孔洞中插入带有可伸缩套筒的锚固体，并且通过旋转锚固体使得套筒展开，从而实现固定。
这种连接方式适用于混凝土墙体或地面的钢结构。
四、螺栓连接设计1. 设计原则在进行螺栓连接设计时，应考虑到以下原则：（1）满足结构强度和刚度要求；（2）保证螺栓的可靠性和安全性；（3）考虑到预紧力对于连接的影响。
2. 设计步骤进行螺栓连接设计时，应按照以下步骤进行：（1）确定连接零件的材料、尺寸和形状；（2）选择适当的螺栓型号和数量，并且计算出所需的轴向预紧力；（3）确定螺栓的布置方式和间距；（4）进行强度、刚度和稳定性计算，并且检查是否满足要求。
第六章美标钢结构螺栓连接副自上世纪60年代开始，在世界范围内钢结构螺栓广泛使用于铁路桥梁和高层建筑、锅炉钢结构厂房及其它钢结构上，由于其结构重量和强度的合理性、使用的可靠性和安全性，各国都开始着力研究和制定了钢结构螺栓标准。
美国也相继推出了钢结构螺栓和扭剪型螺栓（英寸和米制）二套系列标准，见表60。
表60 钢结构用螺栓连接副标准6.1 ASTM A325-2010《钢结构螺栓连接副热处理抗拉强度120/105ksi》6.1.1 ASTM A325M-2009《最小抗拉强度830MPa的热处理米制钢结构钢螺栓》标准规定了2个等级的螺栓：1型和3型，其抗拉强度均为826 MPa，相当于8.8级。
1型—用中碳钢制造；2型—用低碳马氏体钢制造（已于1991年11月取消）；3型—用耐大气腐蚀钢制造。
A325大六角头螺栓、螺母、垫片的尺寸标准按ASME B18.2.6-2011年《用于结构应用的紧固件》标准（螺纹长度较普通大六角螺栓要短些），配A194或A563标准的大六角螺母。
A325M米制结构钢螺栓、螺母、垫片的尺寸标准按ASME B18.2.3.7M《用于结构应用的米制紧固件》标准，配A563M标准的大六角螺母，见表61和表62。
表61 A325/A325M 螺栓与螺母性能等级匹配表表62 A325/A325M 螺栓机械性能要求A325钢结构螺栓的机械性能测试应按ASTM F606/606M《外螺纹、内螺纹紧固件、垫圈和铆钉的机械性能的测试方法》标准规定的方法进行。
拉力试验用螺栓实物进行试验，并应满足规定的强度（不低于）826 MPa；其破环的部位应发生在螺栓杆部或螺纹部位，而头下结合处应无任何破坏痕迹。
其中，保证载荷试验不是强制性的。
硬度试验测定的数值应在规定的范围之内。
表面热镀锌可按ASTM F2329《紧固件热镀锌》或达克罗处理按ASTM F1136 《紧固件用铬/锌防蚀镀层》执行。
热镀锌螺栓／螺母组件必须进行旋转能力试验。
试验前先在螺母上涂润滑剂，将镀锌螺栓放在轴力扭矩测试仪器中，和相配的垫圈、螺母装配在一起，至少留出3～5牙螺纹，先预加10%载荷的力，然后施加不少于90％的保证载荷的轴力，此时按标准规定的不同长度扭转螺母相应的300°～420°，见表63；在扭转螺母的过程中，螺栓不得转动。
经过以上扭转能力试验后，检查应无破坏迹象。
表63 热镀锌螺栓旋转角度破坏定义：a.旋转螺母到规定的角度时，螺母不能拆下；b.用肉眼检查，发现螺纹有剪切破环；c.螺栓扭曲破坏。
如有以上现象之一，均应认为是旋转能力不合格。
钢结构螺栓机械性检验标准见表64。
表64 钢结构螺栓机械性检验标准标志6.1.2 ASTM A490-2011《钢结构用高强度螺栓连接副》ASTM A490M-2011《10.9和10.9.3级高强度合金结构钢米制高强度螺栓》标准规定了2个等级的螺栓：1型和3型，其抗拉强度均为1033 MPa。
1型―用合金钢制造；2型―于2002年已取消；3型―用耐大气腐蚀的钢制造（材料按ASTM A588／A588M、A242和A709标准选用）。
A490是钢结构大六角头螺栓，需配A194或A563标准的大六角螺母，见表65~表66。
表65 A490/A490M螺栓与螺母性能等级匹配表表66 A490/A490M 螺栓机械性能A490钢结构用螺栓的机械性能测试应按ASTM F606M规定的方法进行。
拉力试验用螺栓实物进行试验，并应满足规定的强度在1034~1172 MPa之间；其断裂部位应发生在螺栓杆部或螺纹部位，而头下结合处应无任何破坏痕迹。
同时还应做机加工标样试验，当机加工试验与实物试验有矛盾时，以实物试验为仲载试验。
其中，保证载荷不是强制性的。
硬度试验测定的数值应在规定的范围之内。
A490钢结构用螺栓应进行表面磁粉探伤，以检查表面纵向和横向裂缝。
从一个批量中随机抽取一个样品，进行磁粉探伤试验，检查表面应无任何纵向和横向裂缝。
英制A490钢结构螺栓、螺母、垫圈的尺寸标准见ASME B18.2.6-2007。
米制A490M钢结构螺栓、螺母、垫圈的尺寸标准见ASME B18.2.3.7M。
6.1.3 美标扭剪型高强度螺栓美标扭剪型钢结构螺栓、螺母和垫圈连接副有二个标准。
ASTM F1852-2011《钢热处理、控制抗拉强度最小120/105ksi的扭剪型钢结构螺栓、螺母和垫圈连接副》ASTM F2280-2011《钢热处理、控制抗拉强度最小150ksi的扭剪型钢结构螺栓、螺母和垫圈连接副》6.1.3.1 工作原理扭剪型高强度螺栓连接付是通过其螺栓端部的突出的梅花头，承受旋转螺母时产生的扭矩反力，持续紧固直到梅花头勾槽处断裂，也就是说通过断裂扭矩来控制紧固轴力（见图24）。
因此紧固件轴力的稳定是通过控制机械性能和梅花勾槽的尺寸精度，配套件的表面润滑状态却占有主导的因素，试验的环境温度也是一项不可忽视的问题。
为确保剪切轴力符合标准规定的要求，需具备如下条件：1、机械性能。
2、作业环境和温度。
3、梅花头勾槽精度。
4、螺栓、垫圈不发生共转。
5、适当的表面润滑处理。
扭剪型螺栓形式尺寸见图25，由于ASTM F1852标准版本不同，梅花齿有12齿和16齿之分。
6.1.3.2 螺栓组件匹配因扭剪型高强度螺栓连接付具有良好的机械性能，使用方便和装配轴力可靠性高。
组件包括一个轴力控制的有花键端螺栓、相配合螺母（ASTM A194 2H）和钢淬硬垫圈（ASTM F436）组成，见表67~表68。
表67 F1852 螺栓与螺母性能等级匹配表表68 F1852 螺栓机械性能6.1.3.3 试验和要求①制造者应根据标准规定的批质量要求，在出运前对单一批和组合批进行检验。
如果供货的单一批不是供货者生产，那么要进行全部检查确保合格。
②批的控制——每一批的制造、加工、材料、炉号，装运，生产者都要作好批的过程记录和批的标识。
③机械性能、化学成份的抽样方案按ASTM F1470标准要求进行，紧固轴力是检查水平C。
④ F1852钢结构扭剪型螺栓的机械性能测试应按ASTM F606规定的方法进行。
拉力试验用螺栓实物进行，并应满足规定的强度（不低于）826 MPa；其破环的部位应发生在螺栓杆部或螺纹部位，而头下结合处应无任何破坏痕迹。
硬度试验测定的数值应在规定的范围之内。
⑤螺栓-螺母组件必须进行轴力试验。
（试验温度为10℃～32℃）将螺栓组件放在轴力测试仪器中，和相配垫圈、螺母装配在一起，至少留出3～5牙螺纹，先通过扳手施加扭矩所产生的轴力（约10%保证载荷）。
再用电动装配工具锁住梅花键进一步施拧螺母，此时试验的垫圈和螺栓不得转动，持续拧紧直至梅花头与螺栓在沟槽处断裂。
此时产生的扭紧轴力要满足表69要求。
表69 F1852 螺栓紧固轴力试验破坏迹象定义为：a.施加规定的轴力偏低或偏高，花键没有断裂；b.用肉眼检查，发现螺纹有剪切破环；c.试验紧固轴力到时螺栓断裂应发生在花键沟槽处，而不是螺纹或其它部位。
6.1.3.4 标志1型螺栓在头部标志“A325 TC”，包括三条相隔120°的半径线和制造者标志。
3型螺栓在头部标志“A325 TC”，并在“A325 TC”下加一条横线和制造者标志。
6.1.4 ASTM F2280-2011《钢热处理、控制抗拉强度最小150ksi的扭剪型钢结构螺栓、螺母和垫圈连接副》其机械性能相当于ASTM A490标准要求，见表70~表72。
表70 F2280 螺栓与螺母性能等级匹配表表71 F2280 螺栓性能表72 F2280 螺栓批轴力试验6.1.4.1 试验和要求①制造者应根据本标准规定的批质量要求，在出运前对单一批和组合批进行检验。
如果供货的单一批不是供货者生产，那么要进行全部检查确保合格。
②批的控制——每一批的制造成、加工、材料、炉号，直致装运，生产者都要做好批的控制，并作好批的标识。
③渗碳和复碳测试符合要求。
④化学成份按ASTM A751规定。
⑤机械性能的抽样按ASTM F1470规定，轴力性能试验的检查水平C执行。
⑥ F2280钢结构扭剪型螺栓的机械性能测试应按ASTM F606规定。
拉力试验用螺栓实物进行，并应满足规定的强度1033～1191 MPa范围；拉力试验其破环的部位应发生在螺栓杆部或螺纹部位，而头下结合处应无任何破坏痕迹。
其中，保证载荷试验不是强制性的。
硬度试验测定的数值应在规定的范围之内。
⑦螺栓-螺母组件进行轴力试验。
试验温度在10℃～32℃下进行。
将螺栓组件放在轴力测试仪器中，和相配垫圈、螺母装配在一起，至少留出3～5牙螺纹，先通过扳手施加扭矩所产生的轴力（约10%保证载荷），再用电动装配工具锁住梅花键进一步施拧螺母，此时试验的垫圈和螺栓不得转动，持续拧紧直至梅花头与螺栓在沟槽处断裂。
此时产生的扭紧轴力要满足表42要求。
⑧对提交的螺栓组件要按标准中的检查水平进行纵向和横向裂缝检查。
可采用磁粉检查，如检查发现有任何不合格的螺栓则进行100%的磁粉检查。
如作100%的检查时可采用涡流或液体渗透进行替代检查，在有争议时是以磁粉检查作为仲载依据。
6.1.4.2. 型扭剪型螺栓在头部标志：1型扭剪型螺栓在头部标志“A490TC”和制造者标志。
3型扭剪型螺栓在头部标志“A490TC”，并在“A490TC”下加一条横线和制造者标志。
6.2 美标外螺纹紧固件机械性能对照美标外螺纹紧固件机械性能对照见表73。
表73 美标外螺纹紧固件机械性能对照表表73 （续）表73 （续）6.3 美标内螺纹紧固件机械性能对照美标内螺纹紧固件机械性能对照见表74。
表74 美标内螺纹紧固件机械性能对照表表74 （续）表74 （续）表74 （续）6.4 美标钢结构外螺纹紧固件机械性能对照美标钢结构外螺纹紧固件机械性能对照见表75。
表75 美标钢结构外螺纹紧固件机械性能对照表6.5 英国外螺纹紧固件机械性能对照英国外螺纹紧固件机械性能对照见表76。
表76 英国外螺纹紧固件机械性能对照表表76 （续）。
