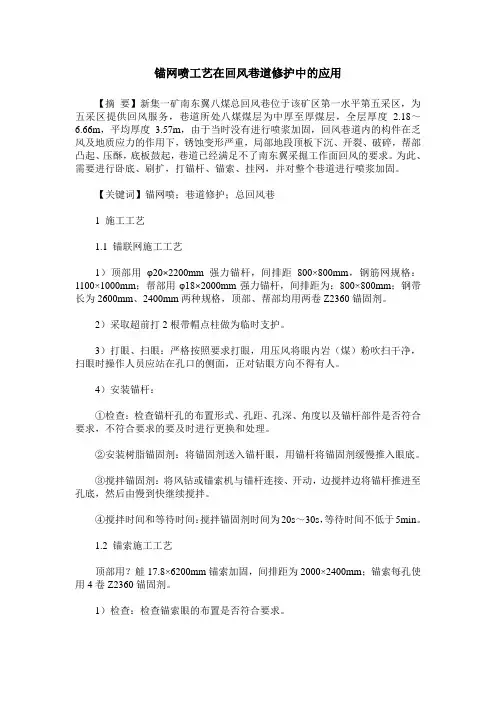

锚网喷工艺在回风巷道修护中的应用【摘要】新集一矿南东翼八煤总回风巷位于该矿区第一水平第五采区，为五采区提供回风服务，巷道所处八煤煤层为中厚至厚煤层，全层厚度 2.18～6.66m，平均厚度3.57m，由于当时没有进行喷浆加固，回风巷道内的构件在乏风及地质应力的作用下，锈蚀变形严重，局部地段顶板下沉、开裂、破碎，帮部凸起、压酥，底板鼓起，巷道已经满足不了南东翼采掘工作面回风的要求。

为此、需要进行卧底、刷扩，打锚杆、锚索、挂网，并对整个巷道进行喷浆加固。

【关键词】锚网喷；巷道修护；总回风巷1 施工工艺1.1 锚联网施工工艺1）顶部用φ20×2200mm强力锚杆，间排距800×800mm，钢筋网规格：1100×1000mm；帮部用φ18×2000mm强力锚杆，间排距为：800×800mm；钢带长为2600mm、2400mm两种规格，顶部、帮部均用两卷Z2360锚固剂。

2）采取超前打2根带帽点柱做为临时支护。

3）打眼、扫眼：严格按照要求打眼，用压风将眼内岩（煤）粉吹扫干净，扫眼时操作人员应站在孔口的侧面，正对钻眼方向不得有人。

4）安装锚杆：①检查：检查锚杆孔的布置形式、孔距、孔深、角度以及锚杆部件是否符合要求，不符合要求的要及时进行更换和处理。

②安装树脂锚固剂：将锚固剂送入锚杆眼，用锚杆将锚固剂缓慢推入眼底。

③搅拌锚固剂：将风钻或锚索机与锚杆连接、开动，边搅拌边将锚杆推进至孔底，然后由慢到快继续搅拌。

④搅拌时间和等待时间：搅拌锚固剂时间为20s～30s，等待时间不低于5min。

1.2 锚索施工工艺顶部用？觟17.8×6200mm锚索加固，间排距为2000×2400mm；锚索每孔使用4卷Z2360锚固剂。

1）检查：检查锚索眼的布置是否符合要求。

2）安装锚固剂：按规定的规格、数量、顺序将锚固剂轻轻送入锚索孔中。

3）推进、搅拌锚固剂：用锚索缓慢地将锚固剂推入孔底，连接锚索与锚索机，开动锚索机边搅拌边将锚索推至孔底，当锚索达孔底时，快速搅拌至规定时间后停止。

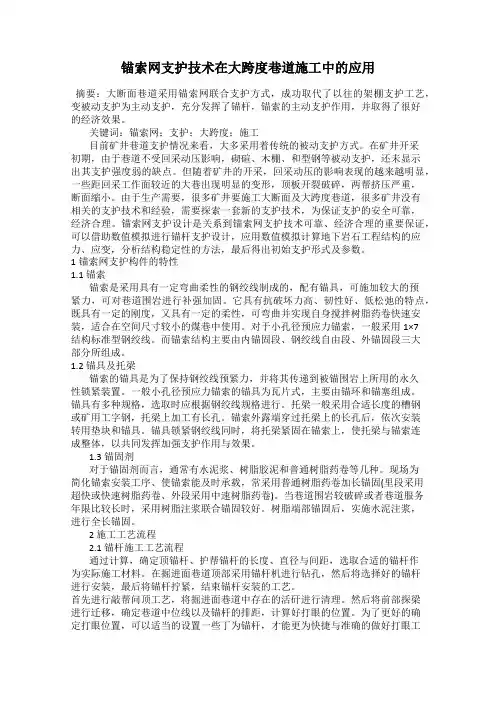

锚索网支护技术在大跨度巷道施工中的应用摘要：大断面巷道采用锚索网联合支护方式，成功取代了以往的架棚支护工艺，变被动支护为主动支护，充分发挥了锚杆，锚索的主动支护作用，并取得了很好的经济效果。

关键词：锚索网；支护；大跨度；施工目前矿井巷道支护情况来看，大多采用着传统的被动支护方式。

在矿井开采初期，由于巷道不受回采动压影响，砌碹、木棚、和型钢等被动支护，还未显示出其支护强度弱的缺点。

但随着矿井的开采，回采动压的影响表现的越来越明显，一些距回采工作面较近的大巷出现明显的变形，顶板开裂破碎，两帮挤压严重，断面缩小。

由于生产需要，很多矿井要施工大断面及大跨度巷道，很多矿井没有相关的支护技术和经验，需要探索一套新的支护技术，为保证支护的安全可靠，经济合理。

锚索网支护设计是关系到锚索网支护技术可靠、经济合理的重要保证，可以借助数值模拟进行锚杆支护设计，应用数值模拟计算地下岩石工程结构的应力、应变，分析结构稳定性的方法，最后得出初始支护形式及参数。

1锚索网支护构件的特性1.1 锚索锚索是采用具有一定弯曲柔性的钢绞线制成的，配有锚具，可施加较大的预紧力，可对巷道围岩进行补强加固。

它具有抗破坏力高、韧性好、低松弛的特点，既具有一定的刚度，又具有一定的柔性，可弯曲并实现自身搅拌树脂药卷快速安装，适合在空间尺寸较小的煤巷中使用。

对于小孔径预应力锚索，一般采用1×7结构标准型钢绞线。

而锚索结构主要由内锚固段、钢绞线自由段、外锚固段三大部分所组成。

1.2 锚具及托梁锚索的锚具是为了保持钢绞线预紧力，并将其传递到被锚围岩上所用的永久性锁紧装置。

一般小孔径预应力锚索的锚具为瓦片式，主要由锚环和锚塞组成。

锚具有多种规格，选取时应根据钢绞线规格进行。

托梁一般采用合适长度的槽钢或矿用工字钢，托梁上加工有长孔。

锚索外露端穿过托梁上的长孔后，依次安装转用垫块和锚具。

锚具锁紧钢绞线同时，将托梁紧固在锚索上，使托梁与锚索连成整体，以共同发挥加强支护作用与效果。

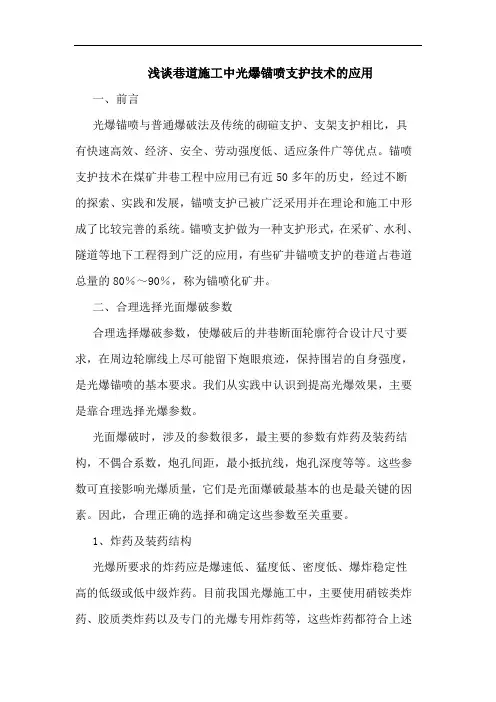

浅谈巷道施工中光爆锚喷支护技术的应用一、前言光爆锚喷与普通爆破法及传统的砌碹支护、支架支护相比，具有快速高效、经济、安全、劳动强度低、适应条件广等优点。

锚喷支护技术在煤矿井巷工程中应用已有近50多年的历史，经过不断的探索、实践和发展，锚喷支护已被广泛采用并在理论和施工中形成了比较完善的系统。

锚喷支护做为一种支护形式，在采矿、水利、隧道等地下工程得到广泛的应用，有些矿井锚喷支护的巷道占巷道总量的80％～90％，称为锚喷化矿井。

二、合理选择光面爆破参数合理选择爆破参数，使爆破后的井巷断面轮廓符合设计尺寸要求，在周边轮廓线上尽可能留下炮眼痕迹，保持围岩的自身强度，是光爆锚喷的基本要求。

我们从实践中认识到提高光爆效果，主要是靠合理选择光爆参数。

光面爆破时，涉及的参数很多，最主要的参数有炸药及装药结构，不偶合系数，炮孔间距，最小抵抗线，炮孔深度等等。

这些参数可直接影响光爆质量，它们是光面爆破最基本的也是最关键的因素。

因此，合理正确的选择和确定这些参数至关重要。

1、炸药及装药结构光爆所要求的炸药应是爆速低、猛度低、密度低、爆炸稳定性高的低级或低中级炸药。

目前我国光爆施工中，主要使用硝铵类炸药、胶质类炸药以及专门的光爆专用炸药等，这些炸药都符合上述低爆速、低猛度、低密度的要求。

装药结构，常采用不偶合装药，改变装药结构。

采用细长管装药、小管装药、空气间隔装药以及普通药卷常规装药，来实现光面爆破。

孔口常用炮泥堵塞或不堵塞而反向装药。

2、不偶合系数构成不偶合装药的途径：一是不改变现有普通硝铵类炸药药卷直径而加大炮孔直径。

二是改变现有的药卷直径为小直径药卷或采用光爆专用炸药。

实践证明，在一般光爆施工中，不偶合系数选用1.5—2.0光爆效果最好。

3、炮孔间距e、最小抵抗线w实践证明：一般软弱岩体、中等坚硬的岩体和比较坚硬的岩体，孔距要小于或等于抵抗线厚度，这样，使相邻两眼孔产生的应力波相遇之后，才能在达到抵抗线边缘之前，贯通孔距。

锚网喷、锚索、注浆支护工艺在巷道修复与加固中的应用王兵1，王焕军1，周广伟2（1．枣庄市台儿庄区闫布煤矿，山东枣庄277012；2．枣庄市台儿庄区煤炭工业局，山东枣庄277000）摘要该文介绍了“锚网喷+锚索+注浆”支护工艺在巷道修复与加固施工中的应用，“锚网喷+锚索+注浆”支护工艺是一种安全可靠的支护方式，尤其是在构造应力、围岩压力大、巷道稳定性较差的巷修工程中的应用。

关键词锚网喷锚索注浆中图分类号TD266文献标识码B目前，闫布煤矿采场已延深至－550m水平，随着14层煤的开采结束和开采深度的加大，在高地应力的长期作用下，巷道（硐室）变形必然会加剧，而“锚网喷、锚索、注浆”复合支护结构形式，有力地克服了巷道（硐室）高应力的不良作用，保证巷道的工程要求。

1“锚网喷、锚索、注浆”支护工艺的应用闫布煤矿160采区绞车房硐室，断面为半圆拱形，原设计净断面为6600ˑ5350mm，主要采用锚网喷支护，锚杆采用Φ14ˑ2000mm普通螺丝钢锚杆。

绞车房硐室地下位于－550m车场右翼，离140采区1401工作面、146采区1461工作面较近（两工作面已回采完毕），围岩主要为深灰色泥岩、灰色中砂岩，围岩表现出松散、膨胀和软硬不均的特性，承载能力较低，碎胀特点明显，遇水或吸湿后，具有明显的软化和泥化现象，这些因素严重影响了硐室的稳定性，而造成绞车房硐室有一定的变形破坏。

主要表现为：总体上两帮向内收敛，顶部和两帮有一定的裂缝，底板隆起。

根据巷道目前的实际情况，决定采用锚网喷、锚索、注*收稿日期：2011－07－28作者简介：王兵（1969－），男，山东枣庄人，1992年毕业于徐州煤炭工业学校，现任枣庄市台儿庄区闫布煤矿副总工程师。

浆进行补强措施。

2修复与加固技术参数及施工工艺2．1修复与加固技术参数2．1．1全断面锚网（索）喷支护全断面锚固支护采用高性能螺纹钢锚杆支护。

锚杆规格为Φ20ˑ2200mm，间排距800ˑ800mm，锚杆孔为Φ28mm，采用1卷中速2360型和1卷快速2335型树脂药卷加长锚固，锚固长度不少于800mm，锚固力不低于100kN，预紧力不低于50kN，托盘采用拱型高强度托盘，规格为150ˑ150ˑ8mm。
