穿心式电流互感器选择方法

电流互感器选择和应用原则一、电流互感器的选择原则：1.测量范围：根据实际需求确定电流互感器的测量范围，应略大于系统的额定电流，以确保能够容纳可能出现的过载电流。

2.准确度：电流互感器的准确度对于测量结果的可靠性至关重要，应根据系统的要求选择适当的准确度等级。

3.频率特性：根据实际工作频率确定电流互感器的频率特性，以确保其能够在工作频率范围内保持准确可靠的测量。

4.绝缘性能：电流互感器应具有良好的绝缘性能，能够在额定电压下正常工作，并能够抵御电弧和电击等危险。

5.耐受过载能力：电流互感器应具有良好的耐受过载能力，能够在短时间内承受额定电流的几倍甚至更高的电流，以确保系统的安全运行。

6.防护等级：根据实际工作环境确定电流互感器的防护等级，以确保其能够在恶劣的环境条件下正常工作。

7.安装方式：根据实际安装条件确定电流互感器的安装方式，包括固定式、插入式和分体式等，以满足实际需求。

二、电流互感器的应用原则：1.安全性：电流互感器应安全可靠地运行，能够提供准确的电流测量结果，并能够及时发现和报警系统中可能存在的故障和危险。

2.经济性：电流互感器的选用和应用应符合经济性原则，既要满足系统的要求，又要尽可能降低成本和节约能源。

3.稳定性：电流互感器应具有良好的稳定性，能够在长期运行中保持准确可靠的测量，不受环境因素和时间变化的影响。

4.适配性：电流互感器的选用和应用应与系统的其他设备和元件相适应，能够与其正常配合运行，并能够满足系统的整体要求。

5.可维护性：电流互感器应具有良好的可维护性，能够方便地进行检修和维护，并能够及时替换故障部件，以确保其长期的可靠运行。

电流互感器的选择和应用原则是为了确保其能够满足系统的要求，并能够准确、可靠地测量电流。

通过合理选择电流互感器的测量范围、准确度、频率特性、绝缘性能、耐受过载能力、防护等级和安装方式等，以及合理应用电流互感器的安全性、经济性、稳定性、适配性和可维护性等原则，能够提高系统的运行效率和安全性，降低故障率和维护成本，从而保障电力系统的稳定运行和电能计量的准确性。

电流互感器选用参数选择配置要求影响电流互感器选用的因数许多，比如安装的环境温度、海拔高度等，这些必需符合国家标准的安装标准，在实际选用电流互感器中，还需考虑一次参数选择原则、二次参数选择原则以及其他配置要求。

一、选用电流互感器的一次参数选择原则电流互感器的额定一次电流由被测回路的实际负荷来打算，电流互感器额定一次电流不应小于回路的额定一次电流，一般状况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流。

另外电流互感器额定连续热电流、额定短时热电流和额定动稳定电流应能满意所在一次回路最大负荷电流和短路电流的要求，并应考虑系统的进展状况。

二、选用电流互感器的二次参数选择原则互感器的额定二次负荷是打算互感器精确级、形状尺寸、成本的关键参数，应当依据工程的实际状况来合理选择。

电流互感器额定二次电流一般采纳1A，如有利于互感器制作或扩建工程，以及某些状况下为降低电流互感器二次开路电压，额定二次电流也可采纳5A。

额定输出值选择应符合下列原则：1、测量级、P 级和PR 级额定输出值以伏安表示。

额定二次电流1A 时，额定输出标准值宜采纳0.5V·A、1V·A、1.5V·A、2. 5V·A、5V·A、7. 5V·A、10V·A、15V·A。

额定二次电流5A时，额定输出标准值宜采纳2. 5V·A、5V·A、10V·A、15V·A、20V·A、25V·A、30V·A、40V·A、50V·A；2、TPX 级、TPY 级、TPZ 级电流互感器额定电阻性负荷值以表示。

额定电阻性负荷标准值宜采纳0.5、1、2、5、7.5、10；电流互感器额定输出值应依据互感器额定二次电流值和实际负荷需要选择。

为满意暂态特性的要求，也可采纳更大的额定输出值。

三、选用电流互感器的其他配置要求电流互感器类型、二次绕组数量和精确级应满意继电爱护、自动装置和测量仪表的要求。

电流互感器的选择
1、流互感器选择与检验的原则
1)电流互感器额定电压不小于装设点线路额定电压；
2)依据一次负荷计算电流Ic选择电流互感器变比；
3)依据二次回路的要求选择电流互感器的精确度并校验精确度；
4)校验动稳定度和热稳定度。

2、电流互感器变流比选择
电流互感器一次额定电流I1和二次额定电流I2之比，称为电流互感器的额定变流比，用K表示。

K＝I1／I2≈N2／N1。

式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。

一般配电用的电流互感器一次侧标准额定电流等级为20A、30A、40A、50A、75A、100A、150A等多种规格，二次侧额定电流通常为1A或5A。

一般状况下，计量用电流互感器变流比的选择应使其一次额定电流I1不小于线路中的负荷电流(即计算Ic)。

如线路中负荷计算电流为350A，则电流互感器的变流比K应选择400／5。

爱护用的电流互感器为保证其精确度要求，可以将变比选得大一些。

3、电流互感器精确度选择及校验
所谓精确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。

我国电流互感器的精确度和误差限值如表1所示，对于不同的测量仪表，应选用不同精确度的电流互感器。

精确度选择的原则：计费计量用的电流互感器其精确度为0．2～0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证精确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选精确度才能得到保证。

精确度校验公式：S2≤S2n。

表1 电流互感器精确级和误差限值。

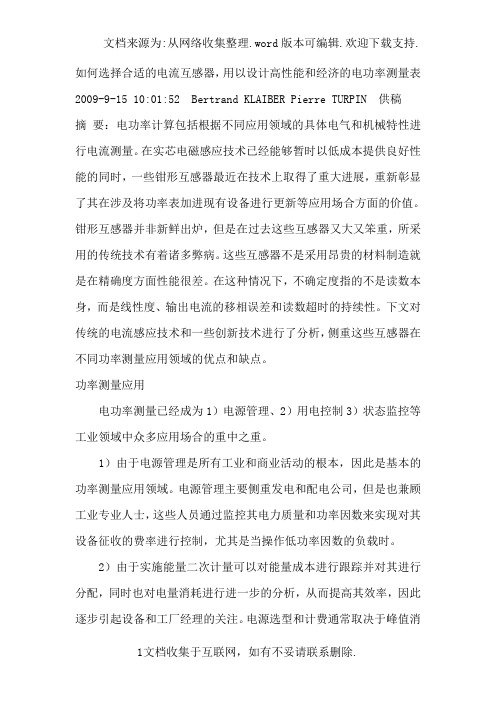

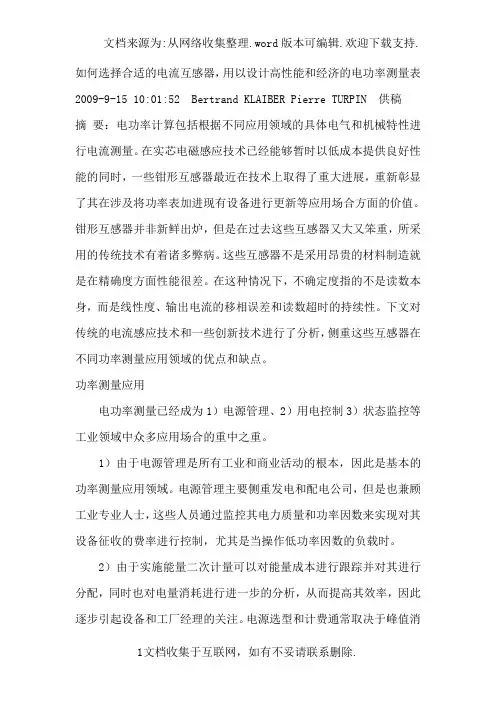

如何选择合适的电流互感器，用以设计高性能和经济的电功率测量表2009-9-15 10:01:52 Bertrand KLAIBER Pierre TURPIN 供稿摘要：电功率计算包括根据不同应用领域的具体电气和机械特性进行电流测量。

在实芯电磁感应技术已经能够暂时以低成本提供良好性能的同时，一些钳形互感器最近在技术上取得了重大进展，重新彰显了其在涉及将功率表加进现有设备进行更新等应用场合方面的价值。

钳形互感器并非新鲜出炉，但是在过去这些互感器又大又笨重，所采用的传统技术有着诸多弊病。

这些互感器不是采用昂贵的材料制造就是在精确度方面性能很差。

在这种情况下，不确定度指的不是读数本身，而是线性度、输出电流的移相误差和读数超时的持续性。

下文对传统的电流感应技术和一些创新技术进行了分析，侧重这些互感器在不同功率测量应用领域的优点和缺点。

功率测量应用电功率测量已经成为1）电源管理、2）用电控制3）状态监控等工业领域中众多应用场合的重中之重。

1）由于电源管理是所有工业和商业活动的根本，因此是基本的功率测量应用领域。

电源管理主要侧重发电和配电公司，但是也兼顾工业专业人士，这些人员通过监控其电力质量和功率因数来实现对其设备征收的费率进行控制，尤其是当操作低功率因数的负载时。

2）由于实施能量二次计量可以对能量成本进行跟踪并对其进行分配，同时也对电量消耗进行进一步的分析，从而提高其效率，因此逐步引起设备和工厂经理的关注。

电源选型和计费通常取决于峰值消耗，对整个系统进行动态管理可以降低运营成本并防止故障发生。

了解和管理主要消费对象以及确定通常由于故障电器或设备用量不足（比如不合适的照明、加热或空气调节）而造成的能量浪费需要对能量进行二次计量。

3）状态监控要求对故障进行及时检测并做出反应，从而防止对设备造成损坏或临界进程发生中断。

电功率测量给出一套反映电机负载特性（比如传送机、轴承、泵、切削刀具等）的综合信息（电流、有效功率、功率因数、频率等）。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。

它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。

因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。

本文将从以下几个方面介绍电流互感器选型原则和方法。

二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。

例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。

2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。

一般来说，精度越高的电流互感器价格越贵。

因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。

3.安装方式在选择电流互感器时，需要考虑其安装方式。

一般来说，有固定式和插入式两种安装方式。

固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.环境条件在选择电流互感器时，需要考虑其工作环境。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。

一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。

三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。

一般来说，应根据实际需求来确定额定电流。

例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。

2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。

一般来说，有0.5、1、3等精度等级可供选择。

应根据实际需求来确定最佳精度等级。

3.确定安装方式在确定精度等级后，需要考虑安装方式。

一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.确定环境条件在确定安装方式后，需要考虑环境条件。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。

电流互感器的选择方法电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是电能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1选择的原则1.1额定电压的确定电流互感器的额定电压un应与被测线路的电压ul相适应，即un≥ul。

1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流互感器i1，即：i1=p1/uncosψ式中un--电流互感器的额定电压，kv；p1--电流互感器所接的一次电力负荷，kva；co sψ--平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流互感器为其额定值的60左右，至少不得低于30。

电流互感器的额定变比则由额定一次电流互感器与额定二次电流的比值决定。

1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n 的25～100范围内，即：0.25s2n≤s2≤s2n1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8～1.0。

1.5准确度等级的确定根据电能计量装置技术管理规程（dl/t448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、ii、iii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同。

1.6互感器的接线方式计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式.1.7互感器二次回路导线的确定由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。

电流互感器5P25/5P25/5P25/0.5/0.2S该互感器有三个保护用绕组5P25，绕组精度5%，精度保证范围，允许电流到额定值的25倍；一个测试绕组0.5，测试精度0.5%；还有一个特殊用途的测量绕组0.2S，测量精度平均0.2%。

5P30 ：5P表示是保护用互感器，准确级次为5P级，就是当电流在额定准确限值一次电流下综合误差值为5%。

30表示准确限值倍数为30倍，0.5为测量用电流互感器准确级次；0.2S 为特殊用途互感器的准确级次。

测量用电流互感器二次负荷这里没有标出，一般选用15伏安或1伏安。

测量用电流互感器的误差是在负荷变动下电流误差略有变化，变化范围当负荷在5-120%变动时，误差变动范围为0.75-0.2%一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：向左转|向右转从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。

从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。

二．按继电保护的要求为简化计算及方便讨论，假设：（1）断路器出线处的短路容量，在最大及最小运行方式下保持不变；（2）电流互感器为两相不完全星型接线；（3）过负荷及速断保护采用GL-11型过电流继电器；（4）操作电源为直流220V，断路器分闸形式为分励脱扣。

电流互感器选型
选择电流互感器时需要考虑以下几个因素：
1. 测量范围：根据需要测量的电流范围选择合适的互感器。

确保互感器的额定测量范围覆盖了实际测量电流的最大值。

2. 精度要求：根据测量精度的要求选择合适的互感器。

互
感器的精度一般以类别或百分比表示，例如0.2级或0.5%。

3. 安装方式：根据现场安装的条件选择合适的安装方式，
常见的安装方式有穿芯式、带壳式、母线式等。

4. 外形尺寸：根据现场安装空间的限制选择合适的互感器
外形尺寸。

5. 额定电流：根据被测电流的额定值选择合适的互感器，
确保互感器的额定电流符合实际应用需求。

6. 防护等级：根据现场工作环境的要求选择合适的防护等级，以确保互感器的安全可靠工作。

7. 频率响应：根据被测电流的频率范围选择合适的互感器，确保互感器在指定频率范围内有良好的响应。

综合考虑以上因素，选择适合的电流互感器能够确保测量
的准确性和可靠性。
