穿心式电流互感器安装使用注意要点作者/牛明莉，国网山东省电力公司鄄城县供电公司..文章摘要：在所有电工器件中，最重要的装置就是穿心式电流互感器。
穿心式电流互感器有着使用简洁、安装方便等特点，因此穿心式电流互感器在我国有了非常广泛的应用。
本文主要内容就是对穿心式电流互感器的安装要点进行分析。
关键词：穿心式电流互感器；安装方法；注意要点；电工器件；穿心匝数；农电网络引言穿心式电流互感器属于普通的电工器件，并且穿心式电流互感器接线比较容易、安装也较为方便，因此被广泛应用到了计量工作、检测工作以及线路的保护工作中。
虽然穿心式电流互感器有着如此多的优点，但是刚接触该领域的工作人员在安装穿心式电流互感器的过程中可能会发生许多失误，这些失误就会影响穿心式电流互感器的正常使用，造成计量工作出现较大的误差，保护工作也得不到应有的效果。
..在穿心式电流互感器的安装过程中，最重要的就是电流互感器的安匝数。
在穿心式电流互感器中的电流不是固定的，穿心匝数的改变会引起穿心式电流互感器中电流的变化，因此，对穿心式互感器中的电流控制方法有着灵活多变的特点。
在穿心式电流互感器运行的过程中，如果该装置负载了非常大的电流，工作人员只能采取调整穿心匝数的方式来实现对现场电流互感的有效控制，这种方法就能实现对整个电力系统电流比的控制和调整。
对穿心式电流互感器中的安匝数的定义指的是在电流互感器中的一次额定电流的数值同穿心匝数数量相乘，所得结果就是穿心式电流互感器安匝数。
比如L. M.l.z.l一0..5型号的安匝数，这种型号的安匝数是一次侧单匝穿心,一次额定电流为400A.。
如果是2匝穿绕类型，那么一次额定电流值就是200A,其他类型的以此类推。
将电流互感器的变流比改变的主要原理就是通过对穿心匝数的调整实现的。
这就决定了在穿心式电流互感器使用过程中对工人专业技能较高，并且电流互感器操作起来有着高灵活性、易变性高的特点。
该特点就导致在穿心式电流互感器使用的过程中，由于匝数穿错导致了计量过程发生了故障、保护发生问题，甚至造成严重的电气事故。
电流互感器的穿心匝数的计算低压电气计量常用LMZ—0.5型低压穿芯式电流互感器，就电流互感器的一次线穿绕方法、变比与匝数的换算问题有时会出现错误，在此我们可以讨论一下。
正确穿绕的方法首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。
如：最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝（即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之），此时若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5 /5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：（10-7.5）/7.5=0.33即多计电度33%。
变比与匝数的换算有的电流互感器在使用中铭牌丢失了，当用户负荷变更须变换电流互感器变比时，首先应对互感器进行效验，确定互感器的最高一次额定电流，然后根据需要进行变比与匝数的换算。
如一个最高一次额定电流为150A的电流互感器要作50/5的互感器使用，换算公式为一次穿芯匝数=现有电流互感器的最高一次额定电流/需变换互感器的一次电流=150/5=3匝即变换为50/5的电流互感器，一次穿芯匝数为3匝。
可以以此推算出最高一次额定电流，如原电流互感器的变比为50/5，穿芯匝数为3匝，要将其变为75/5的互感器使用时，我们先计算出最高一次额定电流：最高一次额定电流=原使用中的一次电流×原穿芯匝数=50×3=150A,变换为75/ 5后的穿芯匝数为150/75=2匝即原穿芯匝数为3匝的50/5的电流互感器变换为75/5的电流互感器用时，穿芯匝数应变为2匝。

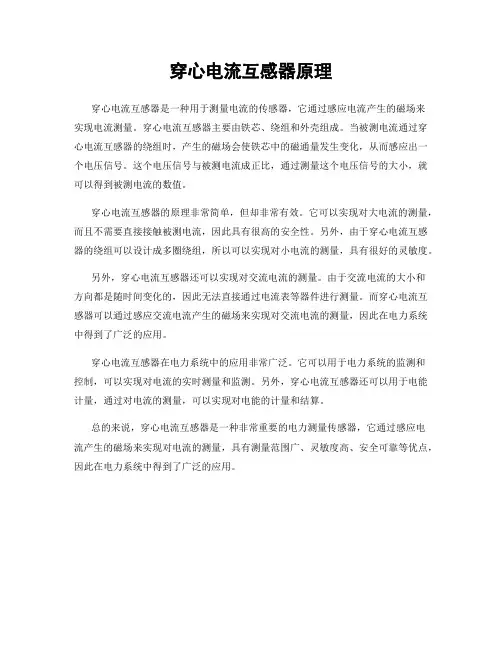

穿心电流互感器原理
穿心电流互感器是一种用于测量电流的传感器，它通过感应电流产生的磁场来
实现电流测量。
穿心电流互感器主要由铁芯、绕组和外壳组成。
当被测电流通过穿心电流互感器的绕组时，产生的磁场会使铁芯中的磁通量发生变化，从而感应出一个电压信号。
这个电压信号与被测电流成正比，通过测量这个电压信号的大小，就可以得到被测电流的数值。
穿心电流互感器的原理非常简单，但却非常有效。
它可以实现对大电流的测量，而且不需要直接接触被测电流，因此具有很高的安全性。
另外，由于穿心电流互感器的绕组可以设计成多圈绕组，所以可以实现对小电流的测量，具有很好的灵敏度。
另外，穿心电流互感器还可以实现对交流电流的测量。
由于交流电流的大小和
方向都是随时间变化的，因此无法直接通过电流表等器件进行测量。
而穿心电流互感器可以通过感应交流电流产生的磁场来实现对交流电流的测量，因此在电力系统中得到了广泛的应用。
穿心电流互感器在电力系统中的应用非常广泛。
它可以用于电力系统的监测和
控制，可以实现对电流的实时测量和监测。
另外，穿心电流互感器还可以用于电能计量，通过对电流的测量，可以实现对电能的计量和结算。
总的来说，穿心电流互感器是一种非常重要的电力测量传感器，它通过感应电
流产生的磁场来实现对电流的测量，具有测量范围广、灵敏度高、安全可靠等优点，因此在电力系统中得到了广泛的应用。

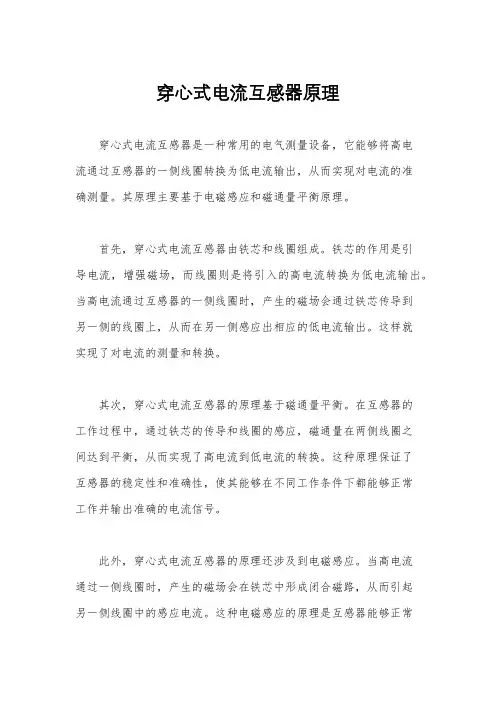

穿心式电流互感器原理穿心式电流互感器是一种常用的电气测量设备，它能够将高电流通过互感器的一侧线圈转换为低电流输出，从而实现对电流的准确测量。
其原理主要基于电磁感应和磁通量平衡原理。
首先，穿心式电流互感器由铁芯和线圈组成。
铁芯的作用是引导电流，增强磁场，而线圈则是将引入的高电流转换为低电流输出。
当高电流通过互感器的一侧线圈时，产生的磁场会通过铁芯传导到另一侧的线圈上，从而在另一侧感应出相应的低电流输出。
这样就实现了对电流的测量和转换。
其次，穿心式电流互感器的原理基于磁通量平衡。
在互感器的工作过程中，通过铁芯的传导和线圈的感应，磁通量在两侧线圈之间达到平衡，从而实现了高电流到低电流的转换。
这种原理保证了互感器的稳定性和准确性，使其能够在不同工作条件下都能够正常工作并输出准确的电流信号。
此外，穿心式电流互感器的原理还涉及到电磁感应。
当高电流通过一侧线圈时，产生的磁场会在铁芯中形成闭合磁路，从而引起另一侧线圈中的感应电流。
这种电磁感应的原理是互感器能够正常工作的基础，也是实现电流转换的关键。
总的来说，穿心式电流互感器的原理是基于电磁感应和磁通量平衡的。
通过铁芯和线圈的相互作用，实现了对高电流的转换和测量，从而能够广泛应用于电力系统、工业生产等领域。
这种原理的互感器具有结构简单、稳定可靠、准确测量等特点，是电气测量中不可或缺的重要设备。
综上所述，穿心式电流互感器的原理是基于电磁感应和磁通量平衡的，通过铁芯和线圈的相互作用实现了对高电流的转换和测量。
这种原理保证了互感器的稳定性和准确性，使其成为电气测量中的重要设备。

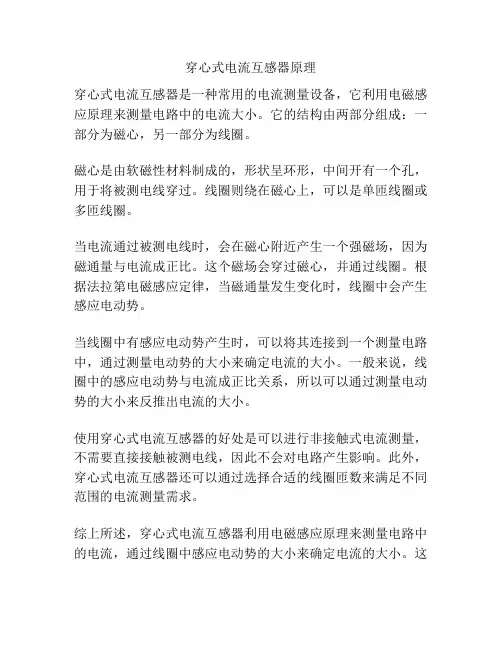

穿心式电流互感器原理
穿心式电流互感器是一种常用的电流测量设备，它利用电磁感应原理来测量电路中的电流大小。
它的结构由两部分组成：一部分为磁心，另一部分为线圈。
磁心是由软磁性材料制成的，形状呈环形，中间开有一个孔，用于将被测电线穿过。
线圈则绕在磁心上，可以是单匝线圈或多匝线圈。
当电流通过被测电线时，会在磁心附近产生一个强磁场，因为磁通量与电流成正比。
这个磁场会穿过磁心，并通过线圈。
根据法拉第电磁感应定律，当磁通量发生变化时，线圈中会产生感应电动势。
当线圈中有感应电动势产生时，可以将其连接到一个测量电路中，通过测量电动势的大小来确定电流的大小。
一般来说，线圈中的感应电动势与电流成正比关系，所以可以通过测量电动势的大小来反推出电流的大小。
使用穿心式电流互感器的好处是可以进行非接触式电流测量，不需要直接接触被测电线，因此不会对电路产生影响。
此外，穿心式电流互感器还可以通过选择合适的线圈匝数来满足不同范围的电流测量需求。
综上所述，穿心式电流互感器利用电磁感应原理来测量电路中的电流，通过线圈中感应电动势的大小来确定电流的大小。
这
种测量方式具有非接触、精确和可靠的特点，被广泛应用于电力系统和工业控制领域中。

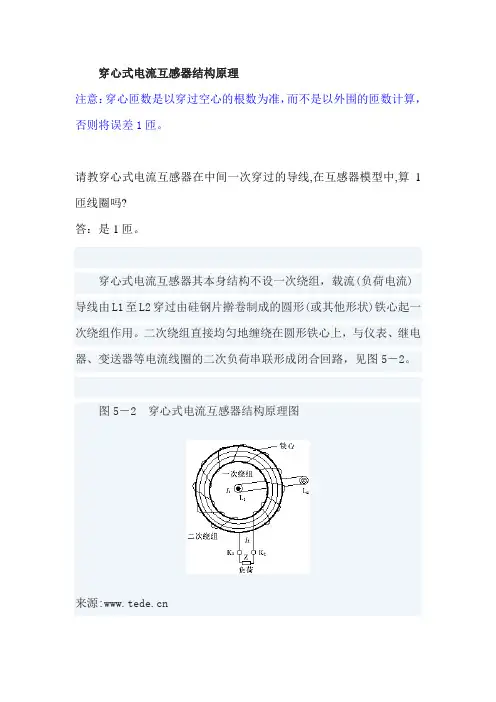

穿心式电流互感器结构原理注意：穿心匝数是以穿过空心的根数为准，而不是以外围的匝数计算，否则将误差1匝。
请教穿心式电流互感器在中间一次穿过的导线,在互感器模型中,算1匝线圈吗?答：是1匝。
穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图5－2。
图5－2 穿心式电流互感器结构原理图来源:由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：I1/n。
式中I1——穿心一匝时一次额定电流；n——穿心匝数。
穿芯式电流互感器的正确使用2007-09-19 来源：中国自动化网浏览：149简介：穿芯式电流互感器是一种常见电工器件，因其接线简单，安装方便，广泛应用于计量、检测及保护线路中，但使用中稍不注意，就能引起极大误差而造成计量不准，保护失灵，发生电气事故，这与电流互感器安匝容量有关。
关键字：穿芯式电流互感器检测保护线路安匝容量1 事故现象河北临漳县电镀厂有三台电动机其型号规格为Y180M--422kW，配用LMZ1-0.5、100/5，300安匝电流互感器，电流表为0～100A。
实际运行中发现电流值总是很小，约27A左右，用钳型电流表测一次侧实际工作电流为82A，两者明显不相符，三台电动机情况基本类似，我们对一台电动机更换了电流互感器、二次线路、电流表，情况依然。
2 事故分析仔细分析，我们发现一个共同规律，一、二次侧检测、计量电流都是将近相差三倍，这才引起我们警觉，仔细查看互感器铭牌，才发现忽略一个重要问题：安匝容量，注明300安匝，故用于100/5线路中，就应该绕三次，而不应该是常规一匝穿芯。
3 事故处理我们将一次线路互感器上绕了三圈，检测电流为81A，一次线路用钳型电流表测为82A，两者基本相符。
穿心式电流互感器接法穿心式电流互感器接法是电力系统中常见的一种互感器接线方式。
它通过将一根导线穿过互感器的中心孔而实现对电流的测量和监测。
本文将介绍穿心式电流互感器接法的原理、应用及其优缺点。
一、穿心式电流互感器接法的原理穿心式电流互感器接法的原理基于法拉第电磁感应定律。
当通过互感器中心孔的导线通电时，产生的磁场会感应出在中心孔周围的一个环形线圈中的电动势，从而实现对电流的测量。
互感器中心孔的尺寸和导线的位置可以根据需要进行调整，以适应不同电流范围的测量。
穿心式电流互感器接法广泛应用于电力系统中的电流测量和保护装置中。
它常用于测量和监测输电线路、变电站和发电厂中的电流，以确保电网的安全运行。
此外，穿心式电流互感器接法还可以用于电力负荷管理、电能计量和故障检测等方面。
三、穿心式电流互感器接法的优点1. 非侵入性测量：穿心式电流互感器接法无需切断电路或改变电源线路的结构，可以实现对电流的测量和监测，同时不会对电力系统的正常运行产生影响。
2. 精度高：穿心式电流互感器接法采用了高精度的线圈和磁芯材料，能够提供准确可靠的电流测量结果。
3. 安装方便：穿心式电流互感器接法的安装非常简单，只需要在导线上穿过互感器的中心孔即可，不需要进行复杂的电气连接和调试。
4. 成本低廉：由于穿心式电流互感器接法无需改变电路结构和切断电源线路，因此其成本较低，适用于大规模应用。
四、穿心式电流互感器接法的缺点1. 电流范围有限：穿心式电流互感器接法对电流范围有一定限制，通常适用于较小的电流测量，对于超过其额定电流的情况需要采用其他测量方法。
2. 对导线要求高：穿心式电流互感器接法对导线的要求较高，需要保证导线的直径和材质与互感器匹配，以确保测量的准确性和稳定性。
穿心式电流互感器接法是一种常见的电流测量和监测方法，具有非侵入性、精度高、安装方便和成本低廉等优点。
但其电流范围有限，对导线要求高等缺点也需要引起注意。
在电力系统中，合理选择合适的互感器接法对于确保电网的安全运行和提高电力系统的效率具有重要意义。

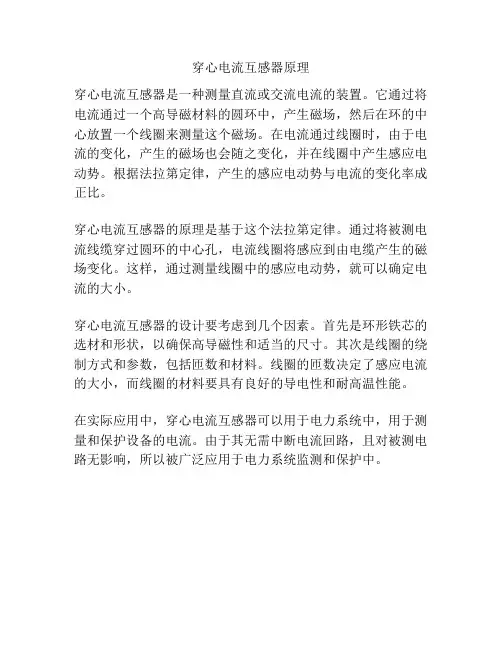

穿心电流互感器原理
穿心电流互感器是一种测量直流或交流电流的装置。
它通过将电流通过一个高导磁材料的圆环中，产生磁场，然后在环的中心放置一个线圈来测量这个磁场。
在电流通过线圈时，由于电流的变化，产生的磁场也会随之变化，并在线圈中产生感应电动势。
根据法拉第定律，产生的感应电动势与电流的变化率成正比。
穿心电流互感器的原理是基于这个法拉第定律。
通过将被测电流线缆穿过圆环的中心孔，电流线圈将感应到由电缆产生的磁场变化。
这样，通过测量线圈中的感应电动势，就可以确定电流的大小。
穿心电流互感器的设计要考虑到几个因素。
首先是环形铁芯的选材和形状，以确保高导磁性和适当的尺寸。
其次是线圈的绕制方式和参数，包括匝数和材料。
线圈的匝数决定了感应电流的大小，而线圈的材料要具有良好的导电性和耐高温性能。
在实际应用中，穿心电流互感器可以用于电力系统中，用于测量和保护设备的电流。
由于其无需中断电流回路，且对被测电路无影响，所以被广泛应用于电力系统监测和保护中。

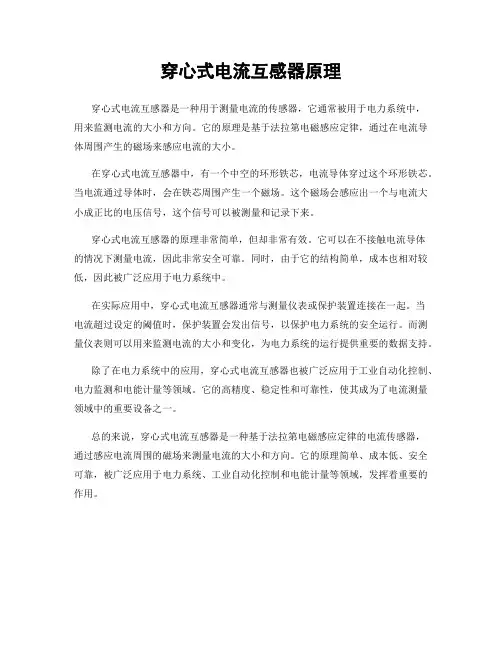

穿心式电流互感器原理
穿心式电流互感器是一种用于测量电流的传感器，它通常被用于电力系统中，
用来监测电流的大小和方向。
它的原理是基于法拉第电磁感应定律，通过在电流导体周围产生的磁场来感应电流的大小。
在穿心式电流互感器中，有一个中空的环形铁芯，电流导体穿过这个环形铁芯。
当电流通过导体时，会在铁芯周围产生一个磁场。
这个磁场会感应出一个与电流大小成正比的电压信号，这个信号可以被测量和记录下来。
穿心式电流互感器的原理非常简单，但却非常有效。
它可以在不接触电流导体
的情况下测量电流，因此非常安全可靠。
同时，由于它的结构简单，成本也相对较低，因此被广泛应用于电力系统中。
在实际应用中，穿心式电流互感器通常与测量仪表或保护装置连接在一起。
当
电流超过设定的阈值时，保护装置会发出信号，以保护电力系统的安全运行。
而测量仪表则可以用来监测电流的大小和变化，为电力系统的运行提供重要的数据支持。
除了在电力系统中的应用，穿心式电流互感器也被广泛应用于工业自动化控制、电力监测和电能计量等领域。
它的高精度、稳定性和可靠性，使其成为了电流测量领域中的重要设备之一。
总的来说，穿心式电流互感器是一种基于法拉第电磁感应定律的电流传感器，
通过感应电流周围的磁场来测量电流的大小和方向。
它的原理简单、成本低、安全可靠，被广泛应用于电力系统、工业自动化控制和电能计量等领域，发挥着重要的作用。

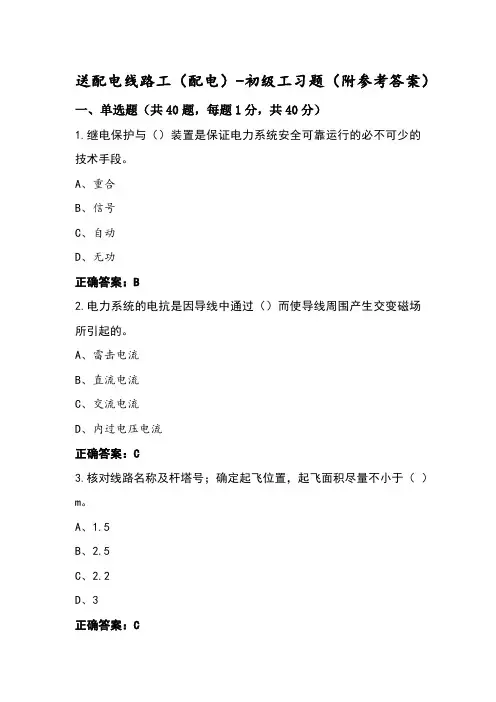

送配电线路工（配电）-初级工习题（附参考答案）一、单选题（共40题，每题1分，共40分）1.继电保护与（）装置是保证电力系统安全可靠运行的必不可少的技术手段。
A、重合B、信号C、自动D、无功正确答案：B2.电力系统的电抗是因导线中通过（）而使导线周围产生交变磁场所引起的。
A、雷击电流B、直流电流C、交流电流D、内过电压电流正确答案：C3.核对线路名称及杆塔号；确定起飞位置，起飞面积尽量不小于（）m。
A、1.5B、2.5C、2.2D、3正确答案：C4.测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是（）。
A、贯穿性受潮或脏污B、整体老化及局部缺陷。
C、整体受潮D、贯穿性缺陷正确答案：B5.Word是一种（）软件。
A、表格处理B、文字处理C、工程设计D、图形处理正确答案：B6.下列变量中属于电能质量指标的是：（）。
A、功率B、电流C、阻抗D、频率正确答案：D7.在负荷不变的情况下，配电系统电压等级由10kV升至20kV，功率损耗降低至原来的（）。
A、0.15B、0.25C、0.2正确答案：B8.Excel 2003中，排序对话框中的“递增”和“递减”指的是（）。
A、数据的大小B、排列次序C、单元格的数目D、以上都不对正确答案：B9.高压设备上工作需全部停电或部分停电者，需执行( )方式，才能进行工作。
A、电话命令B、第二种工作票C、第一种工作票D、口头命令正确答案：C10.计算机键盘是一个（）。
A、输出设备B、监视设备C、控制设备D、输入设备正确答案：D11.使用排管时，管路顶部土壤覆盖厚度不宜小于（）。
A、1.5mC、1mD、2m正确答案：B12.配电设备重大缺陷处理期限为（）天。
A、5B、7C、10D、2正确答案：B13.电阻R1、R2、R3、串联在同一闭合电路里，它们与总电阻R的关系是（）。
A、R=R1=R2=R3B、1/R=1/R1+1/R2+1/R3C、R+R1=R2+R3D、R=R1+R2+R3正确答案：D14.GW2－10/630型高压隔离开关中W表示（）。
穿心式电流互感器原理
穿心式电流互感器通过将被测电流引入互感器的主线圈，再通过互感原理，将被测电流感应到次级线圈上，从而实现电流的测量和监测。
穿心式电流互感器主要由主线圈、铁芯和次级线圈组成。
主线圈是由绕组线圈构成的，用于引入被测电流。
铁芯通常采用硅钢片制成，目的是为了增强磁路的传导能力和降低磁滞损耗。
次级线圈是通过绕制绕组线圈，并与主线圈密切接触，以感应主线圈中的电流。
穿心式电流互感器的工作原理是基于互感现象。
当主线圈中有交流电流通过时，会在铁芯中产生交变磁场。
这个交变磁场会通过铁芯传导到次级线圈中，从而感应出次级线圈中的电势。
利用互感公式，可以根据次级线圈中感应电势的大小计算出主线圈中的电流值。
为了提高穿心式电流互感器的准确性，通常会对其进行标定和校正。
标定是通过将已知大小的电流输入主线圈，测量次级线圈中的感应电势，并建立电流与感应电势之间的关系。
校正是在实际应用中，根据特定条件对互感器进行修正，以确保测量结果的准确性。
总体来说，穿心式电流互感器利用互感原理，将被测电流感应到次级线圈上，从而实现电流的测量和监测。
它在电力系统和工业领域中得到了广泛应用，被广泛用于电流测量、电能计量和保护等方面。
穿心电流互感器原理
穿心电流互感器是一种用于测量高电压、大电流的电力测量设备，在电力系统中被广
泛应用。
其原理是基于法拉第电磁感应定律和磁通守恒定律。
穿心电流互感器将被测电流
I1 通过铁芯的穿心线圈产生的磁通量Φ1与互感器的次级线圈上的感应电动势E2 相联系，由此测量被测电流的大小。
穿心电流互感器主要由三个部分组成：铁芯、一次线圈和次级线圈。
一次线圈是在铁
芯上绕成一个或多个匝数的线圈，与被测电流 I1 相连接。
次级线圈在铁芯的另一侧，并
与一次线圈共享磁通。
一次线圈中通过的电流 I1 在铁芯中产生一个磁通量Φ1，该磁通
量将被铁芯穿过并在次级线圈中诱发感应电动势E2。
穿心电流互感器的工作原理可以通过以下步骤进行解释。
假设被测电路中的电流 I1
要经过一次线圈，这将在穿过铁芯时产生一个磁通量Φ1。
就像穿过磁场的导线上出现电
动势一样，在穿过铁芯的磁通中也会激发感应电动势。
感应电动势的大小与磁通量的变化
有关。
次级线圈通过与铁芯共享的磁通使感应电动势诱导在其中。
由于次级线圈中的感应
电动势与一次线圈中的电流 I1 成正比，因此可以准确地测量被测电流的大小。
穿心电流互感器的测量范围与铁芯的大小有关。
通常，铁芯的大小越大，其测量范围
就越广。
铁芯的大小也取决于被测电路的电流大小。
大型的穿心电流互感器通常用于测量
高电压、大电流，而中小型的穿心电流互感器通常用于计量和保护应用。
穿心式电流互感器接法穿心式电流互感器是一种常见的电力系统中用于测量电流的设备，它具有体积小、重量轻、安装方便等优点，在电力系统中得到广泛应用。
本文将从穿心式电流互感器的接法角度进行探讨，介绍其常见的接法方式及其特点。
一、串联接法串联接法是一种常见的穿心式电流互感器接法，它将穿心式电流互感器与被测电路串联连接。
在串联接法中，穿心式电流互感器的一侧连接到电源，另一侧连接到负载。
通过穿心式电流互感器的绕组产生的磁场，可以感应出负载电路中的电流大小，并将其转化为相应的电压信号输出。
串联接法的优点是测量精度高，不受负载电流大小的影响。
由于穿心式电流互感器绕组的匝数是固定的，因此可以通过测量输出的电压信号来准确计算出负载电路中的电流大小。
此外，串联接法还可以实现对负载电流的连续监测，方便用户进行实时监控和调整。
二、并联接法并联接法是另一种常见的穿心式电流互感器接法，它将穿心式电流互感器与被测电路并联连接。
在并联接法中，穿心式电流互感器的一侧连接到电源，另一侧连接到负载。
通过穿心式电流互感器的绕组产生的磁场，可以感应出负载电路中的电流大小，并将其转化为相应的电压信号输出。
并联接法的优点是测量范围广，适用于大电流的测量。
由于穿心式电流互感器绕组的匝数较少，因此可以承受较大的电流。
并联接法还可以实现对负载电流的瞬时测量，适用于对电流波形进行快速采样和分析。
三、差动接法差动接法是一种特殊的穿心式电流互感器接法，它将两个穿心式电流互感器连接到被测电路的不同位置，并将它们的输出信号进行差分。
通过差动接法，可以消除被测电路中的共模干扰信号，提高测量的准确度。
差动接法的优点是抗干扰能力强，适用于复杂电力系统的测量。
在电力系统中，常常存在着各种干扰信号，如电源噪声、电磁辐射等。
差动接法可以通过差分操作，将共模干扰信号相互抵消，从而提高测量的准确度和稳定性。
穿心式电流互感器的接法方式多种多样，可以根据实际需求选择合适的接法方式。
