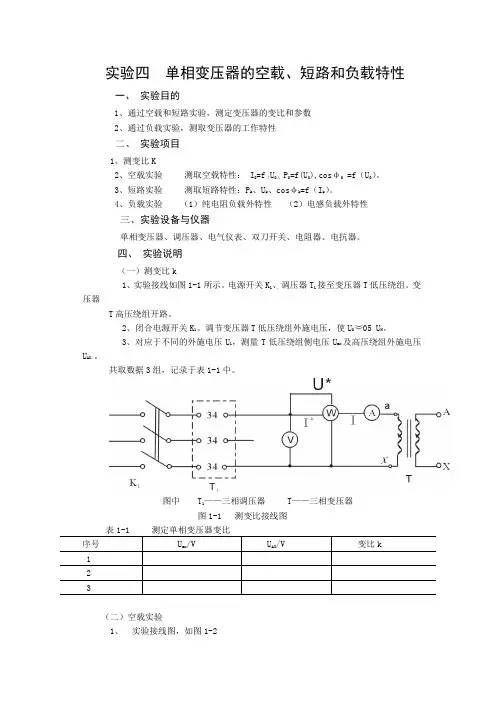

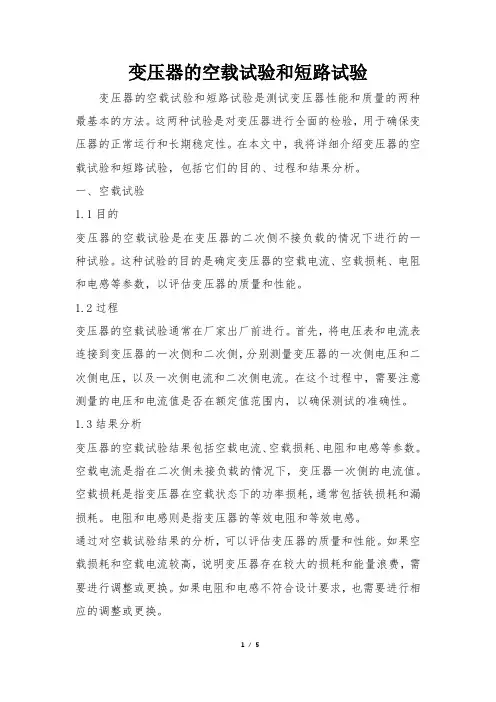

实验四单相变压器的空载、短路和负载特性一、实验目的1、通过空载和短路实验，测定变压器的变比和参数2、通过负载实验，测取变压器的工作特性二、实验项目1、测变比K2、空载实验测取空载特性： I0=f（U0），P=f(U),cosφ=f（U）。
3、短路实验测取短路特性：Pk 、Uk、cosφk=f（Ik）。
4、负载实验（1）纯电阻负载外特性（2）电感负载外特性三、实验设备与仪器单相变压器、调压器、电气仪表、双刀开关、电阻器、电抗器。
四、实验说明（一）测变比k1、实验接线如图1-1所示。
电源开关K1、、调压器T1接至变压器T低压绕组。
变压器T高压绕组开路。
2、闭合电源开关K1。
调节变压器T低压绕组外施电压，使U︾05 UN。
3、对应于不同的外施电压U1，测量T低压绕组侧电压Uax及高压绕组外施电压UAX.。
共取数据3组，记录于表1-1中。
图中 T1——三相调压器 T——三相变压器图1-1 测变比接线图表1-1 测定单相变压器变比（二）空载实验1、实验接线图，如图1-22、实验步骤闭合开关K 1，调节调压器T 1，使变压器T 低压侧外施电压至1.2U N 。
逐次降低外施电压，每次测量空载电压U 0、空载电流I 0、空载损耗P 0，共取数据6组（包括U 0=U N 点，在该点附近测点应较密），记录于表1-2中。
图1-2 空载实验接线图（三）短路实验1、实验接线图，如图1-3图1-3短路实验接线图2实验步骤①闭合开关K ，接通电源。
逐渐增大外施电压，使短路电流升至1.1I N 。
②在（1.1~0.5）I N 范围内，测量短路功率P K ，短路电流I K ，短路电压U K 。
③共取数据5组（包括I K =I N ），记录于表1-3中。
（四）负载实验1、实验接线图，如图1-42、实验步骤（1）纯电阻负载实验（cos φ2=1）①变压器T 二次侧经开关K 2接可变电阻器R L （灯箱或变阻器）。
将负载电阻调至最大值。
实验三 单相变压器空载、短路实验一．实验目的1．掌握用实验的方法测定单相变压器。
2．学习做单相变压器空载、短路实验。
二．实验仪器及设备1．单相变压器：（旧）U e1/ U e2 =220V/55V ，I e1/I e2=0.345A/1.38A ；（新）U e1/ U e2 =127V/31.8V ，I e1/I e2=0.4A/1.6A 。
2．交流电流表： 0.5A 。
3．交流电压表： 75V 。
4．单相功率表：75V 、0.5A 、cosφ=0.5 ； 三．实验内容及操作步骤1．单相变压器短路实验 （1）实验电路如图1-3所示。
按图1-3接线，单相变压器的高压边接调压器输出U 、N 端子，低压边短路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电流表，缓慢增加电压，使电流为单相变压器高压边的额定电流0.4A (0.345A)。
读取 电流I 电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）将电压调到零，关闭电源，记录室温θ。
2．单相变压器空载实验ax图1-3 单相变压器短路实验电路实验电路如图1-4所示。
（1）按图1-4接线，单相变压器的低压边接调压器输出U 、N 端子，高压边开路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电压表，缓慢增加电压，使电压为单相变压器低压边的额定电压31.8V (55V)。
读取电流I （电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）逐渐减小电压U ，读取电流I （电流表A ）、电压U （电压表V ），至电压U=0V 为止。
共测5～6点。
读取的数据并记录在电机与拖动实验报告册上。
四、实验报告要求 1．根据空载实验数据：（1）画出空载特性U 0=f(I 0)的曲线。
（2）计算额定时的空载参数：励磁阻抗 Zm’= U 0 /I 0 励磁电阻Rm’= P 0 /（I 0）2 励磁电抗Xm’=((Zm)2-(Rm)2)1/2折算到单相变压器高压边：Zm=K 2 Zm’ Rm=K 2 Rm’ Xm=K 2 Xm’。
上海开放大学电气传动技术及应用实验三单相变压器空载和短路实验实验报告分校：_____ ______班级：__________________学生姓名：__________________学号：__________________实验成绩：__________________批阅教师：__________________实验日期年月日实验三单相变压器空载和短路实验一、实验目的1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、实验项目1、空载实验测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验测取短路特性U K=f(I K)，P K=f(I K), cosφK=f(I K)。
3、负载实验（选做）（1）纯电阻负载保持U1=U N，cosφ2=1的条件下，测取U2=f(I2)。
（2）阻感性负载保持U1=U N，cosφ2=0.8的条件下，测取U2=f(I2)。
三、实验方法1、实验设备2、屏上排列顺序D33、D32、D34-3、DJ11、D42、D43图3-1 空载实验接线图3、空载实验1）在三相调压交流电源断电的条件下，按图3-1接线。
被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。
变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。
2）选好所有电表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。
调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。
4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。
实验三单相变压器空载和短路实验上海开放大学电气传动技术及应用实验三单相变压器空载和短路实验实验报告分校：_____ ______班级：__________________学生姓名：__________________学号：__________________实验成绩：__________________批阅教师：__________________实验日期年月日实验三单相变压器空载和短路实验一、实验目的1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、实验项目1、空载实验测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验测取短路特性U K=f(I K)，P K=f(I K), cosφK=f(I K)。
3、负载实验（选做）（1）纯电阻负载保持U1=U N，cosφ2=1的条件下，测取U2=f(I2)。
（2）阻感性负载保持U1=U N，cosφ2=0.8的条件下，测取U2=f(I2)。
三、实验方法1、实验设备2、屏上排列顺序D33、D32、D34-3、DJ11、D42、D433、空载实验1）在三相调压交流电源断电的条件下，按图3-1接线。
被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。
变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。
2）选好所有电表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。
调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。
4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。

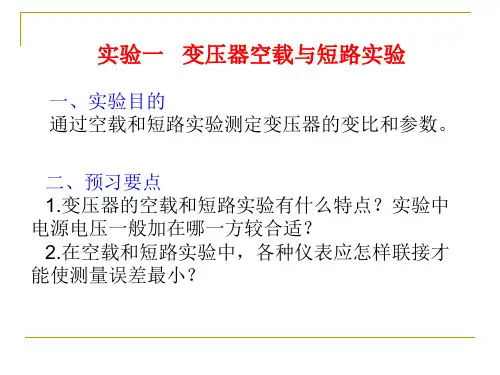

第三章变压器实验实验一单相变压器一．实验目的1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
二．预习要点1.变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2.在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3.如何用实验方法测定变压器的铁耗及铜耗。
三．实验项目1.空载实验测取空载特性U O=f(I O)，P O=f(U O)。
2.短路实验测取短路特性U K=f(I K)，P K=f(I K)。
3.负载实验(1)纯电阻负载保持U1=U1N，=1的条件下，测取U2=f(I2)。
(2)阻感性负载保持U1=U1N，=0.8的条件下，测取U2=f(I2)。
四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方） 4．三相可调电阻900Ω（MEL-03） 5．波形测试及开关板（MEL-05） 6．三相可调电抗（MEL-08）五．实验方法1．空载实验实验线路如图3-1变压器T 选用MEL-01三相组式变压器中的一只或单独的组式变压器。
实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。
A 、V 1、V 2分别为交流电流表、交流电压表。
具体配置由所采购的设备型号不同由所差别。
若设备为MEL-Ⅰ系列，则交流电流表、电压表为指针式模拟表，量程可根据需要选择；若设备为MEL-Ⅱ系列，则上述仪表为智能型数字仪表，量程可自动也可手动选择。
仪表数量也可能由于设备型号不同而不同。
若电压表只有一只，则只能交替观察变压器的原、副边电压读数，若电压表有二只或三只，则可同时接上仪表。
W 为功率表，根据采购的设备型号不同，或在主控屏上或为单独的组件（MEL-20或MEL-24），接线时，需注意电压线圈和电流线圈的同名端，避免接错线。

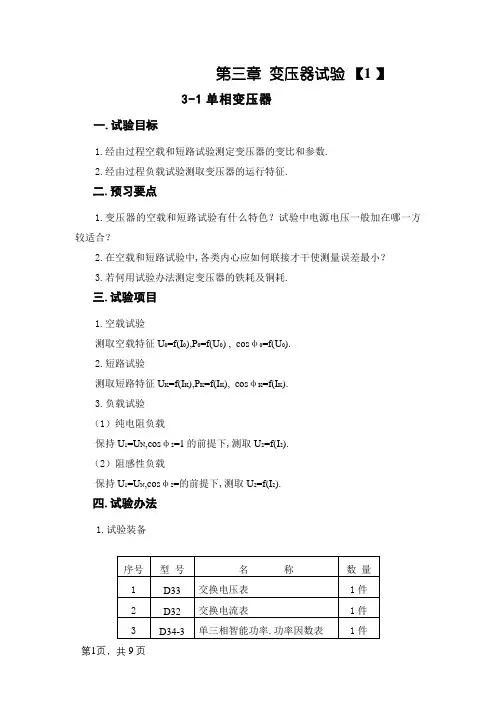

第三章变压器试验【1 】3-1单相变压器一.试验目标1.经由过程空载和短路试验测定变压器的变比和参数.2.经由过程负载试验测取变压器的运行特征.二.预习要点1.变压器的空载和短路试验有什么特色？试验中电源电压一般加在哪一方较适合？2.在空载和短路试验中,各类内心应如何联接才干使测量误差最小？3.若何用试验办法测定变压器的铁耗及铜耗.三.试验项目1.空载试验测取空载特征U0=f(I0),P0=f(U0) , cosφ0=f(U0).2.短路试验测取短路特征U K=f(I K),P K=f(I K), cosφK=f(I K).3.负载试验（1）纯电阻负载保持U1=U N,cosφ2=1的前提下,测取U2=f(I2).（2）阻感性负载保持U1=U N,cosφ2=的前提下,测取U2=f(I2).四.试验办法1.试验装备2.屏上分列次序D33.D32.D34-3.DJ11.D42.D43图3-1 空载试验接线图3.空载试验1）在三相调压交换电源断电的前提下,按图3-1接线.被测变压器选用三相组式变压器DJ11中的一只作为单相变压器,其额定容量 P N =77W,U 1N /U 2N =220/55V,I 1N /I 2N .变压器的低压线圈a.x 接电源,高压线圈A.X 开路.2）选好所有电表量程.将掌握屏左侧调压器旋钮向逆时针偏向扭转到底,即将其调到输出电压为零的地位.3）合上交换电源总开关,按下“开”按钮,便接通了三订交换电源.调节三相调压器旋钮,使变压器空载电压U 0N ,然后逐次下降电源电压,在N 的规模内,测取变压器的U 0.I 0.P 0.4）测取数据时,U=U N 点必须测,并在该点邻近测的点较密,共测取数据7-8组.记载于表3-1中.A X5）为了盘算变压器的变比,在U N以下测取原方电压的同时测出副方电压数据也记载于表3-1中.4.短路试验1）按下掌握屏上的“关”按钮,割断三相调压交换电源,按图3-2接线（今后每次改接线路,都要关断电源）.将变压器的高压线圈接电源,低压线圈直接短路.X2）选好所有电表量程,将交换调压器旋钮调到输出电压为零的地位.3）接通交换电源,逐次迟缓增长输入电压,直到短路电流等于 1.1I N为止,在～1.1)I N 规模内测取变压器的U K .I K .P K .4）测取数据时,I K =I N 点必须测,共测取数据6-7组记载于表3-2中.试验时记下四周情况温度(℃).5.负载试验试验线路如图3-3所示.变压器低压线圈接电源,高压线圈经由开关S 1和S 2,接到负载电阻R L 和电抗X L 上.R L 选用D42上900Ω加上900Ω共1800Ω阻值,X L 选用D43,功率因数表选用D34-3,开关S 1和S 2选用D51挂箱 图3-3 （1）纯电阻负载1）将调压器旋钮调到输出电压为零的地位,S 1.S 2打开,负载电阻值调到最大. 2）接通交换电源,逐渐升高电源电压,使变压器输入电压U 1=U N . V 2W **C O X L 1aAAx3）保持U1=U N,合上S1,逐渐增长负载电流,即减小负载电阻R L的值,从空载到额定负载的规模内,测取变压器的输出电压U2和电流I2.4）测取数据时,I2=0和I2=I2N=必测,共取数据6-7组,记载于表3-3中.（2）阻感性负载（cosφ2=）1）用电抗器X L和R L并联作为变压器的负载,S1.S2打开,电阻及电抗值调至最大.2）接通交换电源,升高电源电压至U1=U1N3）合上S1.S2,在保持U1=U N及cosφ2=前提下,逐渐增长负载电流,从空载到额定负载的规模内,测取变压器U2和I2.4）测取数据时,其I2=0,I2=I2N两点必测,共测取数据6-7组记载于表3-4中.五.留意事项1.在变压器试验中,应留意电压表.电流表.功率表的合理安插及量程选择.2.短路试验操纵要快,不然线圈发烧引起电阻变更.六.试验陈述1.盘算变比由空载试验测变压器的原副方电压的数据,分离盘算出变比,然后取其平均值作为变压器的变比K.K=U AX/U ax2.绘出空载特征曲线和盘算激磁参数（1）绘出空载特征曲线U 0=f(I 0),P 0=f(U 0),cos φ0=f(U 0).式中： （2）盘算激磁参数从空载特征曲线上查出对应于U 0=U N 时的I 0和P 0值,并由下式算出激磁参数3.绘出短路特征曲线和盘算短路参数（1）绘出短路特征曲线U K =f(I K ) .P K =f(I K ).cos φK =f(I K ). （2）盘算短路参数从短路特征曲线上查出对应于短路电流I K =I N 时的U K 和P K 值由下式算出试验情况温度为θ(℃)时的短路参数.折算到低压方因为短路电阻r K 随温度变更,是以,算出的短路电阻应按国度尺度换算到基准工作温度75℃时的阻值.2'2'2'''K K K KKK K KK r Z X I Pr I U Z -===222'''K X X Kr r K Z Z KK K K K K===000cos I U P =Φ755.234755.234K C K r r ++=︒θθ220020mm m m m r Z X I U Z I P r -===式中：234.5为铜导线的常数,若用铝导线常数应改为228. 盘算短路电压(阻抗电压)百分数I K =I N 时短路损耗P KN = I N 2r K75℃4.应用空载和短路试验测定的参数,画出被试变压器折算到低压方的“T ”型等效电路.5.变压器的电压变更率u ∆（1）绘出cos φ2=1和 cos φ2两条外特征曲线U 2=f(I 2),由特征曲线盘算出I 2=I 2N 时的电压变更率（2）依据试验求出的参数,算出I 2=I 2N .cos φ2=1和I 2=I 2N .cos φ2时的电压变更率Δu.将两种盘算成果进行比较,并剖析不合性质的负载对变压器输出电压U 2的影响.6.绘出被试变压器的效力特征曲线(1)用间接法算出cos φ2=0.8不合负载电流时的变压器效力,记载于表3-5中.%100)cos 1(22022220⨯+++-=***KNN KNP I P P I P I P ϕη22sin cos ϕϕKX Kr u u u +=∆%10020220⨯-=∆U U U u %100%100%1007575⨯=⨯=⨯=︒︒NKN KX N CK N Kr N CK N K U X I u U r I u U Z I u式中：P KN 为变压器I K =I N 时的短路损耗(W);P 0为变压器U 0=U N 时的空载损耗(W).为副边电流标么值(2)由盘算数据绘出变压器的效力曲线η=f(I *2). (3)盘算被试变压器η=ηmax 时的负载系数βm .KNm P P 0=β)(cos 222W P P I N =*ϕN I I I 22*2=。

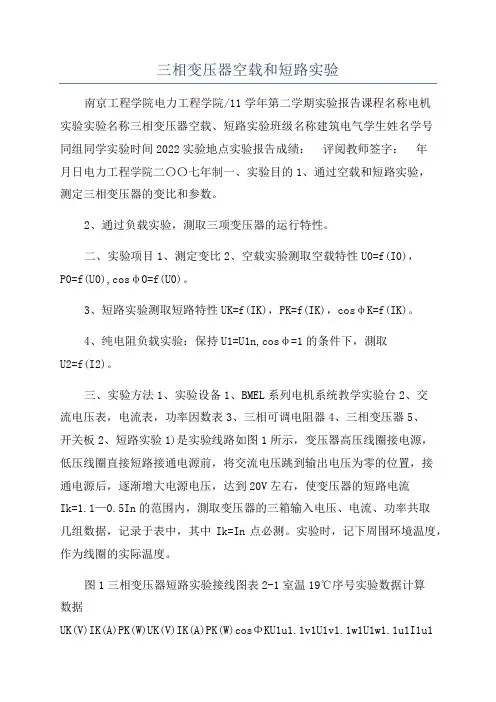

三相变压器空载和短路实验南京工程学院电力工程学院/11学年第二学期实验报告课程名称电机实验实验名称三相变压器空载、短路实验班级名称建筑电气学生姓名学号同组同学实验时间2022实验地点实验报告成绩：评阅教师签字：年月日电力工程学院二〇〇七年制一、实验目的1、通过空载和短路实验，测定三相变压器的变比和参数。
2、通过负载实验，測取三项变压器的运行特性。
二、实验项目1、测定变比2、空载实验测取空载特性U0=f(I0)，P0=f(U0),cosφ0=f(U0)。
3、短路实验测取短路特性UK=f(IK)，PK=f(IK)，cosφK=f(IK)。
4、纯电阻负载实验：保持U1=U1n,cosφ=1的条件下，測取U2=f(I2)。
三、实验方法1、实验设备1、BMEL系列电机系统教学实验台2、交流电压表，电流表，功率因数表3、三相可调电阻器4、三相变压器5、开关板2、短路实验1)是实验线路如图1所示，变压器高压线圈接电源，低压线圈直接短路接通电源前，将交流电压跳到输出电压为零的位置，接通电源后，逐渐增大电源电压，达到20V左右，使变压器的短路电流Ik=1.1—0.5In的范围内，測取变压器的三箱输入电压、电流、功率共取几组数据，记录于表中，其中Ik=In点必测。
实验时，记下周围环境温度，作为线圈的实际温度。
图1三相变压器短路实验接线图表2-1室温19℃序号实验数据计算数据UK(V)IK(A)PK(W)UK(V)IK(A)PK(W)cosΦKU1u1.1v1U1v1.1w1U1w1.1u1I1u1I1v1I1w1PK1PK2118.9418.7119.193.53.3643.361506918.946666673.4083 333331190.614258012216.5915.8916.353.02.8922.818355316.276666672 .903333333880.620724729314.0013.4413.932.52.4312.387253813.792.4 39333333630.624286406411.1111.0311.072.01.962.1.934172311.071.96 5333333400.61285099558.207.648.121.51.3971.3628137.9866666671.41 9666667210.6173708163、空载实验1)测定变比1实验接线图如图，被试变压器选用三相变压器，1.在三湘交流电源断开的条件下，将调压器旋钮逆时针方向旋到底，并合理选择仪表量程2.合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=0.5Un，測取高，低压线圈的线电压U1u1.1v1,U2u1.2v1UvU1u1.1v1U2u1.2v1220.781.69Kuv==1.69三相变压器变比实验接线图图2三相变压器空载实验接线图2)空载实验a)空载实验接线图如图,变压器低压线圈接电源，高压线圈开路。
