汽车行驶系统——轮胎的结构全面图解汽车行驶系统——轮胎的结构全面图解汽车传动系统结构图解。

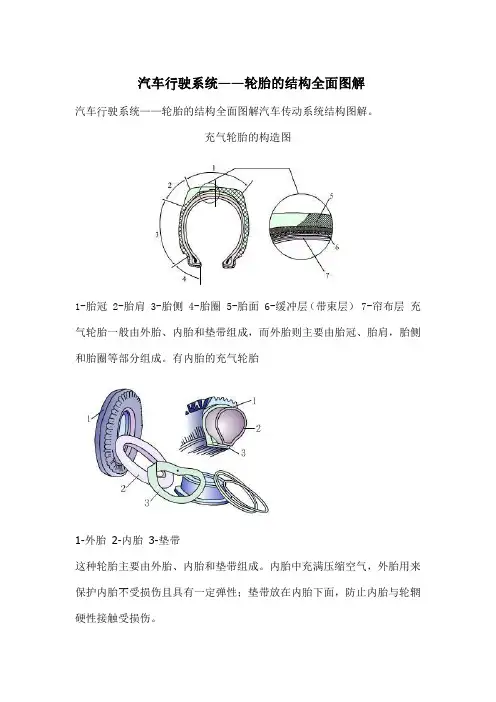

充气轮胎的构造图1-胎冠 2-胎肩 3-胎侧 4-胎圈 5-胎面 6-缓冲层（带束层） 7-帘布层充气轮胎一般由外胎、内胎和垫带组成，而外胎则主要由胎冠、胎肩，胎侧和胎圈等部分组成。
有内胎的充气轮胎1-外胎2-内胎3-垫带这种轮胎主要由外胎、内胎和垫带组成。
内胎中充满压缩空气，外胎用来保护内胎不受损伤且具有一定弹性；垫带放在内胎下面，防止内胎与轮辋硬性接触受损伤。
无内胎的充气轮胎1－橡胶密封层2－自粘层3－槽纹4－轮辋5－气门嘴这种轮胎外观上与普通轮胎相似，但胎圈外侧上有若干道同心环形槽纹，在轮胎内空气压力作用下，槽纹能使胎圈紧贴在轮辋边缘上，使之与轮辋保证良好气密性。
普通斜交轮胎普通斜交轮胎的特点是帘布层和缓冲层各相邻层帘线交叉排列，各层帘线与胎冠中心线成350"400的交角，因而叫斜交轮胎。
在帘布层与胎面之间为缓冲层。
子午线轮胎此种轮胎的帘线与胎面中心线呈90°或接近90°角排列，帘线分布如地球的子午线，因而称为子午线轮胎。
在帘布层与胎面之间为带束层。
带束层内各层帘线与胎面中心线夹角为10°-20° 轮胎花纹图轮胎花纹主要分为普通花纹、越野花纹和混合花纹。
普通花纹（见图A和B）细而浅，适用于比较好的硬路面。
越野花纹（见图D和E）凹部深而且粗，在软路面上与地面附着性好，越野能力强，适用于矿山、建筑工地等地面情况。
混合花纹如图（C）介于普通花纹和越野花纹之间，中部为菱形、纵向锯齿形或烟斗形花纹，两边为横向越野花纹，适于城市、乡村之间的路面行驶的汽车。
