初中物理《探究光的折射规律》(共25张)ppt

法线
α
0
折射光线
界面
空气玻璃
γ
入射光线与法线的夹角叫入射角。折射光线与法线的夹角叫折射角。
活动2
思考：
1、折射光线、入射光线与法线是否在同一片面内？ 2、光从空气进入水时是如何偏折的？ 3、折射角和入射角将大小关系如何？ 4、折射光路可逆吗？
实验探究光的折射规律
特殊情况：光垂直入射时
海市蜃楼
海市蜃楼
小结：
一、光的折射现象：光从一种物质斜射入另一种物质时，传播方向会发生变化，这种现象叫做光的折射。
二、光的折射规律：
1、光从空气斜射入水中或其他透明物质时，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线两侧； 2、光从空气斜射入玻璃（或水）中时，折射角小于入射角。 3、光从玻璃（或水）斜射入空气中时，折射角大于入射角。 4、入射角增大时，折射角也随着增大。 5、如果光线垂直射向水中或其他透明物质表面，传播方向不变。筷子变折 6、在折射现象里光路是可逆的。
池水变浅的奥秘
看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去
A′ A
思考：潜水员在水中看到岸上的物体是怎么样的？
折射形成的美妙现象因为光的折射，我们从水下看岸上的物体，他变高还是变矮呢？
答：变高
折射形成的美妙现象折射形成的美妙现象
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
仔细看看这些图片，有什么特别的地方？这些现象都与
光的折射
现象有关
一、光的折射
活动1 观察光的折射现象
空气
水
1．一部分光返回空气中,这是光的反射现象 2 ．另一部分光斜射入水中, 传播方向发生了改变，发生。了光的折射现象。

光现象复习25张PPT课件(人教版)

500 500
变式训练：将下列光路图补充完整
例5、利用平面镜成像特点作图（作出图a中由Ａ点发出经平面镜反射后经过Ｂ点的光线）
a A'
我来总结：本作图用了什么知识？
变式训练：如b图所示是两条反射光线，请找出光源Ｓ
，并补充光路。
S
b
S'
【专题三、实验专题】
例6、如图所示光的反射实验：
在探究光的反射定律的实验中第一步：改变入射光线
10、臭氧是一种天蓝色、有臭味的气体,在大气层上部的臭氧可
吸取和滤掉太阳光中的大量的( B ),有效地保护地球生物地
生存.
A 红外线 B 紫外线 C 可见光 D 紫光
11、在星光灿烂的夜晚仰望天空，会看到繁星在夜空中闪炼，像人“眨眼睛”一样，造成这种现象的原因是（D ） A.星星的发光是断断续续的 B.被其他星体瞬间遮挡的结果 C.星光被地球大气层反射的结果 D.星光被地球大气层折射的结果
知识梳理
1.光在____同___种__均__匀___介__质____中沿直线传播,光在真空中的速度为 __3_×___1_0_8_m/s,光在水中和其它介质中的速度比真空中__小_____. 2.光年是光在__一__年______内传播的路程,它是一个_长__度_______单位
.
3.在反射现象中,_反__射__光__线_____、__入___射__光__线___和__法__线___都在同一个平面内;反__射__光___线__和__入__射___光__线__分居法线两侧;_反__射___角____ 等于__入__射__角____.这就是光的反射定律.
复习目标:
1.知道光沿直线传播,并会解释一些常见的现象. 2.知道光在真空中的速度. 3.知道光的反射现象. 4.理解光的反射定律,并会用反射定律分析问题. 5.理解平面镜成像的特点,知道虚像是怎样形成的.

人教版八年级物理上册《光的折射》光现象PPT精品课件

知识点二生活中的折射现象
筷子怎么折断了？
看起来向上弯折
知识点二生活中的折射现象
分析：
自P点射向空气中的光线PA和PB
眼睛对着折射光出来的。
Q Q'
B
P'点在P点的上方
用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。
空气
第四章光现象
第4节光的折射
第4节光的折射学习内容导览
光的折射
生活中的折射现象
学习目标
1.通过实验，观察光的折射现象，掌握光折射时的特点。（重点） 2.知道光在发生折射时，光路是可逆的。 3.能够用光的折射知识解释生活中的一些简单现象。（难点）
知识点一光的折射 1.基本概念
界面
知识点一光的折射
A
B
C
D
例2 一束光线斜射到两种介质的界面上，它与界面成20°角，反射光线跟折射光线的夹角恰好是90°，则入射角、折射角
分别是（ C ）
A．20° 70° B．20° 20° C．70° 20° D．70° 70°
例3 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作能使光斑向左移动的
探究活动1：
实验步骤：（1）按图安装实验器材。（2）让激光笔发出的光斜射入玻璃砖，观察光的传播路径。（3）让激光笔逆时针旋转，观察折射光线如何变化。
知识点一光的折射
（4）让激光笔发出的光垂直射入玻璃砖，观察光的传播路径。
知识点一光的折射实验数据：
入射角α 15° 30° 45° 60° 折射角β 10.5° 20.7° 30° 37.8°

人教版物理八年级上册 4.4 光的折射课件 (共22张PPT)

∠ i 入射角（入射光线与法线的夹角）
γ
∠γ
折射角（折射光线与法线的夹角）
空气界面
水
B
光的折射有什么规律呢？
N′
回顾：光的反射定律
N
ir
O
1、反射光线、入射光线、法线在同一平面；（三线共面）
2、反射光线和入射光线分居法线两侧；（两线分居）
3、反射角等于入射角。 4、（光路可逆）（两角相等）
6、“教学的艺术不在于传授本领，而在于激励、唤醒、鼓舞”。2021年11月下午2时7分21.11.914:07November 9, 2021 ❖ 7、“教师必须懂得什么该讲，什么该留着不讲，不该讲的东西就好比是学生思维的器，马上使学生在思维中出现问题。”“观
察是思考和识记之母。”2021年11月9日星期二2时7分36秒14:07:369 November 2021 ❖ 8、普通的教师告诉学生做什么，称职的教师向学生解释怎么做，出色的教师示范给学生，最优秀的教师激励学生。下午2时7分
5、如图所示，小明将一枚硬币放在碗的底部，眼
睛在A处恰好看不到它．
（1）小明看不到硬币，这是因为光在均匀介质中沿
直线传播；
（2）将平面镜放到碗边适当的位置，小明在A处通
过平面镜看到了硬币的虚像，这是利用了光的
反射现象；
（3）沿碗壁缓缓向碗中加水，小明在A处也能看到
硬币的虚像，这是利用了光的折射现象
9、在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如图所示）；接着分别倒入水和油，记
录B对.D应的光斑位置，再通过分析就可得到实

初二【物理(人教版)】光的折射 PPT课件

（三）折射角与入射角的关系?
问题：光从空气斜射入水中，或者从水斜射入空气中遵循类似的折射角与入射角大小规律吗？
1.光从空气斜射入水
入射角/度 40 60 折射角/度 30 40
2.光从水斜射入空气
入射角/度 30 40 折射角/度 40 60
（三）折射角与入射角的关系?
3.结论： (1)当光从空气斜射入水或玻璃中时，折射角小于入射角。 (2)当光从水或玻璃斜射入空气中时，折射角大于入射角。 (3)折射角随入射角的增大而增大。
热空气冷空气
四、课堂小结
1.折射现象：光从一种介质斜射入另一种介质时，传播方向发生偏折，
这种现象叫光的折射。
2.光的折射规律：
• 折射光线、入射光线和法线在同一平面内,
• 折射光线和入射光线分居在法线两侧。
• 光从空气斜射入水、玻璃（或其他介质）中时，折射角小于入射角；
光从水、玻璃（或其他介质）斜射入空气中时，折射角大于入射角。
1.光从空气斜射入玻璃
入射角/度 20 30 40 50 60 70 折射角/度 15 20 28 32 38 40
1.光从空气斜射入玻璃
入射角/度 20 30 40 50 60 70 折射角/度 15 20 28 32 38 40
入射角增大，折射角也பைடு நூலகம்大。
1.光从空气斜射入玻璃
入射角/度 20 30 40 50 60 70 折射角/度 15 20 28 32 38 40
第4节《光的折射》
4.如图4.4-9所示，一束光射入杯中，在杯底形成光斑。逐渐往杯中加水，观察.到的光斑将会如何移动?
参考答案
解析：光线斜射到水面上时，会发生折射，当光由空气斜射入水中时，折射角小于入射角。当逐渐王杯中加水时，入射点将向右移动，根据光的折射特点可知，光斑会向右移动。

初中物理《光的折射》(共21张)ppt78

义务教育教科书物理八年级上册
第四章光现象
第4节光的折射
活动
小组刺鱼活动：分无水叉鱼和有水叉鱼
胜利者和失败者刺鱼方法
交流
一、光的折射定义:
光由一种介质射入另一种介质时,传播方向一般会发生改变，这种现象叫光的折射。
一笔“三折”
看起来向上弯折
活动猜想
Hale Waihona Puke 观察光从空气射入水中时的情况。倒入水后，光斑的位置是否变化？
结
折射三线共面
法线居中
两角相等同增同减垂直入射原路返回
法线居中
空中角大同增同减垂直入射方向不变
谢谢
!
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那些总能撞大运的人，你必须很努力，才能遇上好运气。

初中物理《光的折射》(共30张)ppt51

反射角
提出问题：光线从空气中斜射入水中，它的传播路线会发生改变吗？
空气
O
水
光线进入水中后会怎样呢？
，
N
让我们来猜猜看
实验器材：
一只激光笔、一只透明方杯、一张塑料板、一支笔，清水请你设计一个实验验证你的猜想是否正确
法线
实验过程
入射线
折射线
结论1：光从空气中斜射入水或玻璃中，折射光线将向法线偏折。结论2：折射光线和入射光线分别位于法线两侧。
我们前面学的光的反射是光在一种物质中传播的现象。
大家想想看:光线从一种物质射入另一种物质中时,会出现什么现象呢?
我们能看到水中的鱼就是光的折射的现象
我们来做一个有趣的折射现象
加水
N
A
法线
入射线
入射角
反射角
M O
空气
水
M
，
光线进入水中后会怎样呢？
，
N
N
A
探究一
法线
入射线
入射角
2002年4月20日下午7时左右。青岛海面上出现了一座现代化海港，吊杆林立，灯火闪耀，亦幻亦真让人真假难辨。
天津一水库惊现海市蜃楼清楚出现电视塔
我国山东蓬莱出现的海市蜃楼我国连云港市出现惊人的海市蜃楼
2005年3月17日
深圳蛇口出现海市蜃楼奇观
谢谢各位
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那些总能撞大运的人，你必须很努力，才能遇上好运气。

探究光的折射规律ppt课件

无论光从空气中斜射入其他介质中,还是光从其他介质中斜射入空气中,总是空气中的角大于其他介质中的角。
[典例1] 某小组选用了图中器材完成探究“光从空气射入水中时的折射规律”。
(1)使用可折转的光屏,是为了观察折射光线、入射光线和法线是否在同一平面内。 (2)光从空气射入水中,入射点为O点,不断改变入射角,将实验结果画在图(丙)中,可见,光从空气斜射入水中时,折射角随入射角的增大而增大 ;当光从空气垂直射入水中时折射角等于 0° 。

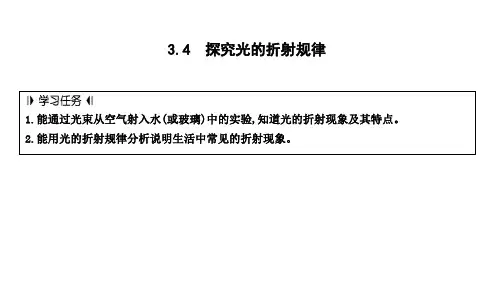

3.4 探究光的折射规律
1.能通过光束从空气射入水(或玻璃)中的实验,知道光的折射现象及其特点。 2.能用光的折射规律分析说明生活中常见的折射现象。
一、光的折射光由一种介质进入另一种介质时传播方向发生改变的现象,叫做光的折射。
[注意]光射向两种透射规律 1.(1)光折射时,折射光线、入射光线、法线三者在同一平面内。 (2)折射光线和入射光线分别位于法线两侧。 (3)光从空气斜向射到水或玻璃表面时,折射光线向法线偏折,折射角小于入射角。入射角增大时,折射角也增大。光从空气垂直射到水或玻璃的表面时,在水或玻璃中的传播方向不变。
8.诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷,其实诗人观察到的落日并非太阳的实际位置,如图所示,而是太阳光经过不均匀的大气层发生了折射所成的像,太阳实际在图中乙 (选填“甲”或“乙”)的位置。
9.(2022广东)如图所示,一束光从水中射向水面O点,画出法线、反射光线和大致的折射光线。答案:如图所示
[变式1] 光从室外透过玻璃进入室内,下列光路图中正确的是( B )
探究点二:生活和自然中的折射现象 [典例2] (2022福建)如图的光现象中,由于光的折射形成的是( C )

《探究光的折射规律》PPT课件 (1)

： AO 法线： NN'
空气
O
入射角：
AON
折射光线： OB
水 N'
B
折射角：
BON'
对比与猜想（光的折射规律）
折射光的反射规律： 1）、反射光线、入射光线和法线在同一平面内；折射
2）、反射光线和入射光线分别位于法线两侧；折射
3）、反射角等于入射角。折射
结论：在光的折射现象中，光路是可逆的。
法线
空气
水
用光的折射解释：活动1现象 (a)筷子在水中向上偏折

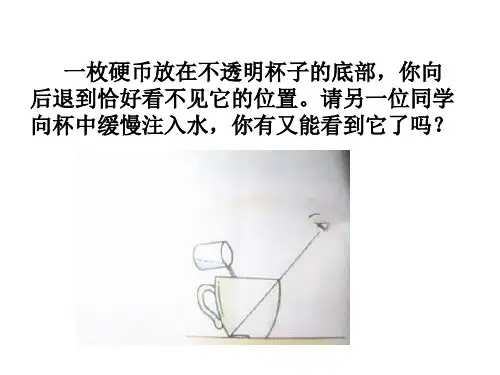

一枚硬币放在不透明杯子的底部，你向后退到恰好看不见它的位置。请另一位同学向杯中缓慢注入水，你有又能看到它了吗？
三、揭开“眼睛受骗、河水变浅”之谜
眼睛
空气
水 A’
·
A·
水中鱼的实际位置比看上去要深
折射形成的美妙现象因为光的折射，我们从水下看岸上的物体，他的位置变高还是变矮呢？答：变高
知识应用一
1.请完成折射光路图：
空气
水
2、请画出光经过三角形玻璃柱的折射光路图。
课堂小结
• 1.折射光线、入射光线和法线在同一平面上。折射光线和入射光线分居法线两侧。 • 2.光从空气中斜射入水或其他透明介质时折射光线向法线偏折（靠近），折射角小于入射角;光从水或其他透明介质斜射空气中折射角大于入射角. • 3.当入射角增大时，折射角也增大 • 4.光垂直射到水或玻璃的表面时，在水或玻璃中的传播方向不变。
活动
探究光的折射规律
注意实验观察的内容： 1．折射光线、法线、入射光线的位置关系 2．比较折射角与入射角大小关系３．改变入射角大小，观察折射角大小变化情况
视频内容：

光的折射规律ppt课件

1.从岸上看水中的物体,物体位置“变浅” 如图所示,从鱼身上点射出的两条光线经折射后射入人眼（光线由水中斜射入空气中,折射角大于入射角）,由光沿直线传播的经验,我们会觉得光是
2.从水中看岸上的物体,物体位置“变高”
如图所示,假设从树上的点射出的两条光线经折射后射入人眼（光由空气斜射入水中,折射角小于入射角）,由光沿直线传播的经验,我们会觉得光是从点发出并射入人眼的,所以,树的虚像比树的真实位置要高.
典例2 一束光线从空气射到透明的介质中,测得反射光线与入射光线的夹角是 ,折射光线与反射光线的夹角为 ,则反射角大小为____,折射角大小为____.
[解析] 根据光的反射定律和折射规律作图.设入射角为 ,折射角为 ,反射角为 .反射角等于入射角,则 .因为反射光线与入射光线的夹角为 ,即 ,所以反射角 ; 因为折射光线与反射光线的夹角为 ,所以, 解得 .
甲
（3）用手将纸板的左上部分向后翻转,可以发现,此时在纸板上观察不到折射光线,如图乙所示；慢慢让纸板的左上部分恢复到原来的位置,折射光线又能被观察到了，证明折射光线、入射光线、法线在同一平面内.
乙
（4）让激光垂直于分界面,由玻璃射向空气,光的传播方向不变.（5）让激光逆着原折射光线的方向从空气射入玻璃，进入玻璃的折射光线逆着原入射光线的方向射出,说明在折射现象中,光路是可逆的.
（6）改用水槽重做上述实验.光从玻璃射入空气时的数据
实验次数
1
2
3
入射角
折射角
分析与归纳由实验现象和实验数据知：（1）光折射时,折射光线、入射光线和法线三者在同一平面内;折射光线和入射光线分别位于法线两侧.（2）光从玻璃或水中斜射到空气中时,折射光线远离法线偏折,折射角大于入射角.入射角增大时,折射角也增大，反之亦然.（3）光垂直射到水或玻璃的表面时，在水或玻璃中的传播方向不变.（4）在折射现象中，光路可逆.

初二物理光的折射ppt课件

早晨太阳还处在地平线以下，由于光的折射传播方向不断发生改变，我们就看到了。
我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
伴你反思：
你知道了什么是光的折射吗？你认识了哪些生活中折射现象？能区分生活中反射和折射现象吗？你掌握了光的折射规律吗？生活中的一些折射现象你能够用科学的知识来解释吗？
16、下列现象不属于光的折射的是（ D ）
A、太阳光在大气中的传播路径是弯曲的 B、水中的筷子看起来变弯了 C、看到金鱼缸里的鱼在游动 D、在影院的各座位上都能看见台上表演
17、岸上的人看池中有鱼在
水中游动，其中水中云是由于光的反射形成的虚像，水中鱼是由光的折射形成的虚像。
18、我们在岸边看到水中的“月亮”虚是____像,它是光反的射______现象;
插入水中的筷子向上偏折，为什么
加水
这是什么现象？海
市
蜃
光的
楼
折
射
怎样形成的？
光的折射的概念：
光从一种介质斜射入另一种介质中，光的传播方向会发生改变，这种现象叫做光的折射．
空气水
空气水
空气水
入射光线空气
水
入射光线空气
水
入射光线空气
水
入射光线空气 α
水
反射光线折射光线
光的传播方向不改变。
空气水
❖ 3、发生光的折射时光路是可逆的。
空气水
空气水
3.如图是一束光射到空气和玻璃分界面后在两种物质中的传播路线,相互垂直的两根直线分别表示界面和法线.由图

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

池水变浅的奥秘
看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去
A′ A
思考：潜水员在水中看到岸上的物体是怎么样的？
折射形成的美妙现象因为光的折射，我们从水下看岸上的物体，他变高还是变矮呢？
答：变高
折射形成的美妙现象折射形成的美妙现象
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
在光的折射中，光路是可逆的。
空气
α
当光从水或玻璃斜射入空气时，折射光线向远离法线方向偏折，折射角γ大于入射角α
水（玻璃）
γ γ>α
巧记：在折射现象中光在
空气里的角较大Leabharlann 整理回放：光的折射规律空气水
折入射射角角
空气水
空气
水
入折射射角角
法线
空气
入射角
折射角
空气水
折射角
法线
α
0
折射光线
界面
空气玻璃
γ
入射光线与法线的夹角叫入射角。折射光线与法线的夹角叫折射角。
活动2
思考：
1、折射光线、入射光线与法线是否在同一片面内？ 2、光从空气进入水时是如何偏折的？ 3、折射角和入射角将大小关系如何？ 4、折射光路可逆吗？
实验探究光的折射规律
特殊情况：光垂直入射时
海市蜃楼
海市蜃楼
小结：
一、光的折射现象：光从一种物质斜射入另一种物质时，传播方向会发生变化，这种现象叫做光的折射。
二、光的折射规律：
1、光从空气斜射入水中或其他透明物质时，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线两侧； 2、光从空气斜射入玻璃（或水）中时，折射角小于入射角。 3、光从玻璃（或水）斜射入空气中时，折射角大于入射角。 4、入射角增大时，折射角也随着增大。 5、如果光线垂直射向水中或其他透明物质表面，传播方向不变。筷子变折 6、在折射现象里光路是可逆的。
空气
水
二、光的折射规律
三线共面。 1.三线关系折射光线和入射光线分别位于法线的两侧
当光从空气斜射入水或玻璃时，折射光线向靠近法线方向偏折，折射角γ小于入射角α 2.角度关系入射角增大，折射角也增大
当光垂直射入另一种介质时传播方向不改变（折射角为0度）
思考：光的反射光路是可逆的，折射呢？这时入射角和折射角什么关系？
三、光的折射形成的现象
彩虹池水变浅海市蜃楼
1．池水看起来比实际的要_________ ，浅
水空气这是由于光从________ 射入________ 折射时发生的________ 造成的，看到的是实虚际池底的________ 像．
2、有一光线斜射入水中，下图中折射光线正确的是（ B ）。
入射角
水
用光的折射解释现象
筷子真的折断了吗？
o
三.生活和自然中的折射现象
水中的鱼看起来游得很浅，但为什么我们很难捞到鱼呢？
有经验的渔民在叉鱼时,要向看到下方投的鱼的___ 叉,才能叉到鱼.
从空气中看水中的物体，看到的是比该物体偏高的虚像。
想抓我，没那么容易！
我插！
小熊的困惑
A
B
C
D
同学们，加油！
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那些总能撞大运的人，你必须很努力，才能遇上好运气。
仔细看看这些图片，有什么特别的地方？
这些现象都与
光的折射
现象有关
一、光的折射
活动1 观察光的折射现象
空气
水
1．一部分光返回空气中,这是光的反射现象 2 ．另一部分光斜射入水中, 传播方向发生了改变，发生。了光的折射现象。
光折射的几个基本概念：入射光线

初中物理《探究光的折射规律》(共25张)ppt
