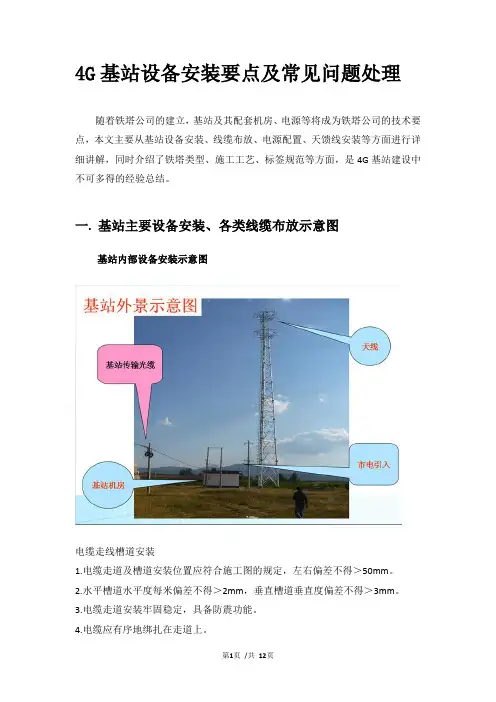

移动4G基站设备安装要点及常见问题处理

4G基站设备安装要点及常见问题处理随着铁塔公司的建立，基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签规范等方面，是4G基站建设中不可多得的经验总结。

一. 基站主要设备安装、各类线缆布放示意图基站内部设备安装示意图电缆走线槽道安装1.电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。

2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。

3.电缆走道安装牢固稳定，具备防震功能。

4.电缆应有序地绑扎在走道上。

基站内部走线槽道布线安装信号线的布放1. 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。

2. 屏蔽线外层应与接地体连接可靠。

3. 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。

4. 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。

5.信号线、高频馈线、电源线应分开布放。

电源线和地线的安装1.电源线和地线安装方法：根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长。

用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排连接。

2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、工作地线（一般为蓝色），保护地线（一般为黄色）。

但有时不同厂家提供的电源线的颜色和线经大小不同。

二. 基站电源：交流、直流配电箱开关电源、远供电源电池设备的安装1、通信基站电源系统的组成2、通信基站交流供电系统3、通信基站直流供电系统4、蓄电池5、远供电源基站交流供电系统组成基站要求引入一路以上的市电电源。

一、总则为了规范的设备安装，结合公司的实际情况，特制定以下规范。

请各个施工单位根据此规范施行。

二、安装准备在进行设备安装前，先进行以下几个方面的检查：1、将安装现场清理干净，不要将一些杂物堆放在安装现场，以免这些杂物影响安装并设备造成不必要的损坏。

2、保持安装现场干净，安装现场需配有除尘设备，应干净无灰尘。

安装和维护人员应该穿防尘服装。

3、设备安装好后，不要移动，保持固定连线不动。

4、安装现场中所有的走线，如电缆线、电源线和光缆等，应该分别走线，互相不干扰。

5、将要连接到设备上的电缆线检查，确认无误。

三、开箱验货1、包装外观检查检查包装箱的外观，包括以下几个方面外包装箱子的包装带是否牢固地绑在包装箱上，是否有松开的现象。

包装箱是否包装牢固，是否有人为撕裂现象。

包装箱是否有漏水现象。

是否有外物在包装箱上。

包装箱名称与包装箱数是否正确。

包装箱是否有破损，若有破损，作出记录并与甲方联系。

1、开箱在确认包装箱外观一切正确之后，可以打开包装箱，用专用的工具开启包装箱，否则将损坏设备。

将包装箱正放，用专用撬杆撬开木箱顶盖（严禁用铁锤击打箱体）。

2、箱内检查打开包装后，做开箱检查。

拿出箱中的装箱清单，并对照装箱清单，检查箱中的设备及附件，是否与装箱清单上的数量和名称一致。

检查包装箱内是否有异物。

检查包装箱中的塑料包装袋、泡沫是否完好。

检查各个设备的包装袋是否完好无损，检查袋内设备是否完整无缺，如有损缺，作出记录并与甲方联系。

3、取出设备在开箱检查确认无误后，就可以从包装箱内取出设备，取出过程中必须注意对设备的保护。

取出防震泡沫、备附件袋、资料袋。

由人分从两头抬出机柜，躺置放在泡沫板上。

分别检查主件、附件、资料的正确性，由专人分类保管。

如有问题，作出记录与甲方联系。

在将设备从运输包装中取出来时，必须注意下面几个方面：安装过程中，不能打开电源开关。

在打开包装过程中，操作人员必须带接地的防静电手镯或脚镯，手镯或脚镯必须和皮肤接触。

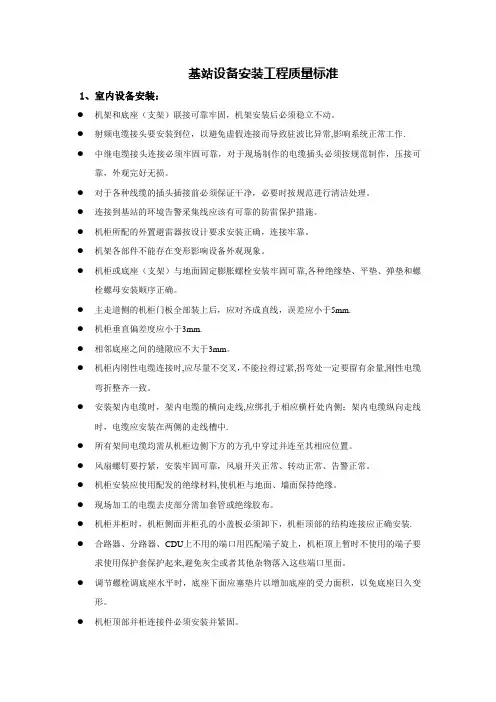

基站设备安装工程质量标准1、室内设备安装：●机架和底座（支架）联接可靠牢固，机架安装后必须稳立不动。

●射频电缆接头要安装到位，以避免虚假连接而导致驻波比异常,影响系统正常工作.●中继电缆接头连接必须牢固可靠，对于现场制作的电缆插头必须按规范制作，压接可靠，外观完好无损。

●对于各种线缆的插头插接前必须保证干净，必要时按规范进行清洁处理。

●连接到基站的环境告警采集线应该有可靠的防雷保护措施。

●机柜所配的外置避雷器按设计要求安装正确，连接牢靠。

●机架各部件不能存在变形影响设备外观现象。

●机柜或底座（支架）与地面固定膨胀螺栓安装牢固可靠,各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确。

●主走道侧的机柜门板全部装上后，应对齐成直线，误差应小于5mm.●机柜垂直偏差度应小于3mm.●相邻底座之间的缝隙应不大于3mm。

●机柜内刚性电缆连接时,应尽量不交叉，不能拉得过紧,拐弯处一定要留有余量,刚性电缆弯折整齐一致。

●安装架内电缆时，架内电缆的横向走线,应绑扎于相应横杆处内侧；架内电缆纵向走线时，电缆应安装在两侧的走线槽中.●所有架间电缆均需从机柜边侧下方的方孔中穿过并连至其相应位置。

●风扇螺钉要拧紧，安装牢固可靠，风扇开关正常、转动正常、告警正常。

●机柜安装应使用配发的绝缘材料,使机柜与地面、墙面保持绝缘。

●现场加工的电缆去皮部分需加套管或绝缘胶布。

●机柜并柜时，机柜侧面并柜孔的小盖板必须卸下，机柜顶部的结构连接应正确安装.●合路器、分路器、CDU上不用的端口用匹配端子旋上，机柜顶上暂时不使用的端子要求使用保护套保护起来,避免灰尘或者其他杂物落入这些端口里面。

●调节螺栓调底座水平时，底座下面应塞垫片以增加底座的受力面积，以免底座日久变形。

●机柜顶部并柜连接件必须安装并紧固。

●告警箱电源线及信号线在墙壁处应安装PVC线槽多余的部分盘好置于告警箱侧的地板下或走线梯上。

●电缆绑扎应整齐美观，线扣间距均匀,松紧适度,朝向一致，多余线扣应剪除,所有线扣必须齐根剪平不拉尖.●机架安装位置符合工程设计；电缆走线路由与工程设计文件相符，便于维护和将来扩容。

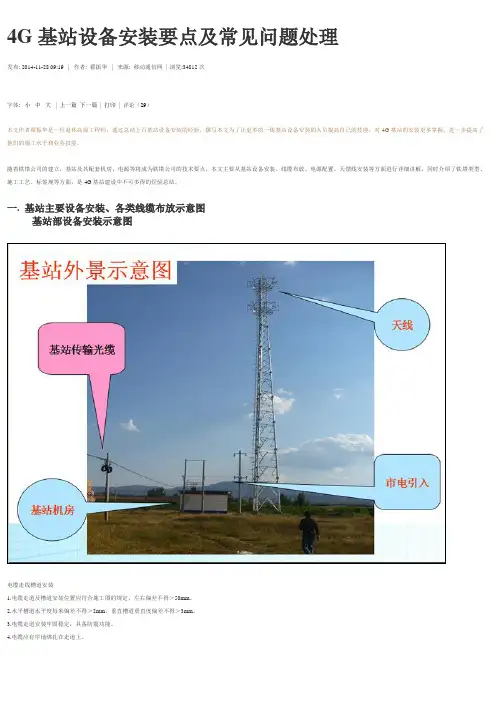

4G基站设备安装要点及常见问题处理发布: 2014-11-28 09:19 | 作者: 翟振华 | 来源: 移动通信网| 浏览:34812次字体: 小中大| 上一篇下一篇| 打印| 评论（29）本文作者翟振华是一位退休高级工程师，通过总结上百基站设备安装的经验，撰写本文为了让更多的一线基站设备安装的人员提高自己的技能，对4G基站的安装更多掌握，进一步提高了他们的施工水平和业务技能。

随着铁塔公司的建立，基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签规等方面，是4G基站建设中不可多得的经验总结。

一. 基站主要设备安装、各类线缆布放示意图基站部设备安装示意图电缆走线槽道安装1.电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。

2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。

3.电缆走道安装牢固稳定，具备防震功能。

4.电缆应有序地绑扎在走道上。

基站部走线槽道布线安装信号线的布放1. 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。

2. 屏蔽线外层应与接地体连接可靠。

3. 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。

4. 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。

5.信号线、高频馈线、电源线应分开布放。

电源线和地线的安装1.电源线和地线安装方法：根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长。

用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排连接。

2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、工作地线（一般为蓝色），保护地线（一般为黄色）。

移动通信基站的故障排查移动通信基站是现代通信网络的重要组成部分，它负责提供无线信号覆盖和连接用户设备。

基站在运行过程中可能会出现各种故障，影响通信质量和用户体验。

及时排查和解决基站故障是移动通信运营商和维护人员的重要任务之一。

本文将介绍移动通信基站故障排查的一般步骤和常见问题解决方法，以帮助大家更好地理解和应对基站故障。

1. 故障排查的步骤步骤一：确定故障表现在排查基站故障之前，需要明确故障表现，信号弱、通话质量差、数据传输缓慢等。

可以通过用户投诉、监测系统和性能指标分析等方式收集问题表现信息。

步骤二：故障分析根据故障表现，维护人员需要对基站的相关参数进行分析。

这些参数包括信号强度、信道质量、数据传输速率等。

通过分析这些参数，可以初步判断故障的可能原因。

步骤三：故障确认在进行故障确认之前，需要对排除其他可能原因进行验证。

例如，检查移动网络设备和传输线路是否正常。

一旦确认故障确实出现在基站中，就可以开始具体故障排查工作。

步骤四：故障定位和修复基站故障排查的关键是准确定位故障点并进行修复。

常见的基站故障包括天线故障、传输线路故障、电源故障等。

根据故障表现和分析结果，可以逐步排查和定位故障点，然后采取相应的修复措施。

步骤五：测试和验证在修复故障之后，需要进行测试和验证，确保基站的正常运行。

这包括信号强度测试、数据传输速率测试等，以验证修复措施的有效性。

2. 常见的基站故障及解决方法2.1 天线故障天线是基站与用户设备之间的关键传输介质，常常会出现天线接口松动、天线损坏等问题。

解决方法包括检查天线连接情况、更换损坏的天线等。

2.2 传输线路故障传输线路是基站的数据传输通道，经常会遇到线缆老化、连接松动等问题。

对于传输线路故障，需要排查线缆连接和接口情况，及时更换损坏的线缆。

2.3 电源故障基站的正常运行需要稳定的电源供应。

电源故障可能是电源线接触不良、电源过载等。

解决方法包括检查电源线连接、排查电源过载等情况。

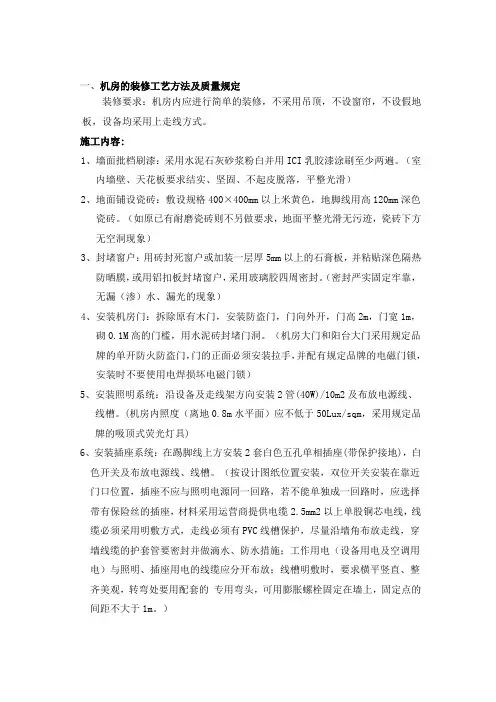

一、机房的装修工艺方法及质量规定装修要求：机房内应进行简单的装修，不采用吊顶，不设窗帘，不设假地板，设备均采用上走线方式。

施工内容:1、墙面批档刷漆：采用水泥石灰砂浆粉白并用ICI乳胶漆涂刷至少两遍。

（室内墙壁、天花板要求结实、坚固、不起皮脱落，平整光滑）2、地面铺设瓷砖：敷设规格400×400mm以上米黄色，地脚线用高120mm深色瓷砖。

（如原已有耐磨瓷砖则不另做要求，地面平整光滑无污迹，瓷砖下方无空洞现象）3、封堵窗户：用砖封死窗户或加装一层厚5mm以上的石膏板，并粘贴深色隔热防晒膜，或用铝扣板封堵窗户，采用玻璃胶四周密封。

（密封严实固定牢靠，无漏（渗）水、漏光的现象）4、安装机房门：拆除原有木门，安装防盗门，门向外开，门高2m，门宽1m，砌0.1M高的门槛，用水泥砖封堵门洞。

（机房大门和阳台大门采用规定品牌的单开防火防盗门，门的正面必须安装拉手，并配有规定品牌的电磁门锁，安装时不要使用电焊损坏电磁门锁）5、安装照明系统：沿设备及走线架方向安装2管(40W)/10m2及布放电源线、线槽。

(机房内照度（离地0.8m水平面）应不低于50Lux/sqm，采用规定品牌的吸顶式荧光灯具)6、安装插座系统：在踢脚线上方安装2套白色五孔单相插座(带保护接地)，白色开关及布放电源线、线槽。

（按设计图纸位置安装，双位开关安装在靠近门口位置，插座不应与照明电源同一回路，若不能单独成一回路时，应选择带有保险丝的插座，材料采用运营商提供电缆2.5mm2以上单股铜芯电线，线缆必须采用明敷方式，走线必须有PVC线槽保护，尽量沿墙角布放走线，穿墙线缆的护套管要密封并做滴水、防水措施；工作用电（设备用电及空调用电）与照明、插座用电的线缆应分开布放；线槽明敷时，要求横平竖直、整齐美观，转弯处要用配套的专用弯头，可用膨胀螺栓固定在墙上，固定点的间距不大于1m。

）7、孔洞的开凿：在墙体上开凿馈线洞、交流进线孔、光缆进线孔，对孔洞的内壁及四周水泥进行批档。

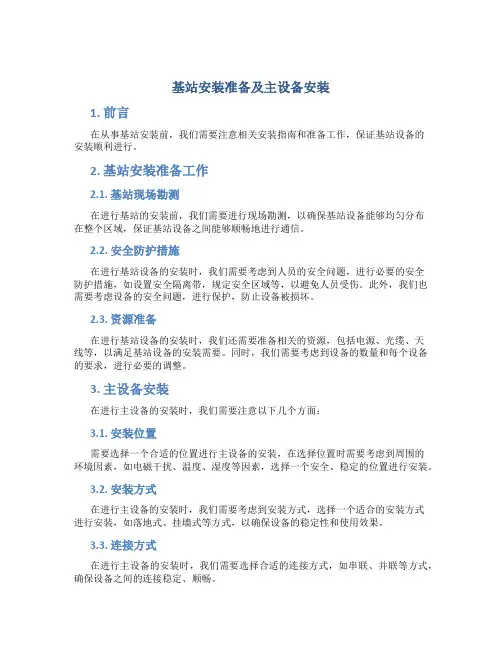

基站安装准备及主设备安装1. 前言在从事基站安装前，我们需要注意相关安装指南和准备工作，保证基站设备的安装顺利进行。

2. 基站安装准备工作2.1. 基站现场勘测在进行基站的安装前，我们需要进行现场勘测，以确保基站设备能够均匀分布在整个区域，保证基站设备之间能够顺畅地进行通信。

2.2. 安全防护措施在进行基站设备的安装时，我们需要考虑到人员的安全问题，进行必要的安全防护措施，如设置安全隔离带，规定安全区域等，以避免人员受伤。

此外，我们也需要考虑设备的安全问题，进行保护，防止设备被损坏。

2.3. 资源准备在进行基站设备的安装时，我们还需要准备相关的资源，包括电源、光缆、天线等，以满足基站设备的安装需要。

同时，我们需要考虑到设备的数量和每个设备的要求，进行必要的调整。

3. 主设备安装在进行主设备的安装时，我们需要注意以下几个方面：3.1. 安装位置需要选择一个合适的位置进行主设备的安装，在选择位置时需要考虑到周围的环境因素，如电磁干扰、温度、湿度等因素，选择一个安全、稳定的位置进行安装。

3.2. 安装方式在进行主设备的安装时，我们需要考虑到安装方式，选择一个适合的安装方式进行安装，如落地式、挂墙式等方式，以确保设备的稳定性和使用效果。

3.3. 连接方式在进行主设备的安装时，我们需要选择合适的连接方式，如串联、并联等方式，确保设备之间的连接稳定、顺畅。

4.基站设备的安装需要考虑到众多因素，如果在安装前没有做好充分的准备工作，就会出现一系列的问题，影响设备的使用效果。

因此，我们需要在安装前进行充分的准备工作，确保基站设备的安装能够顺利进行。

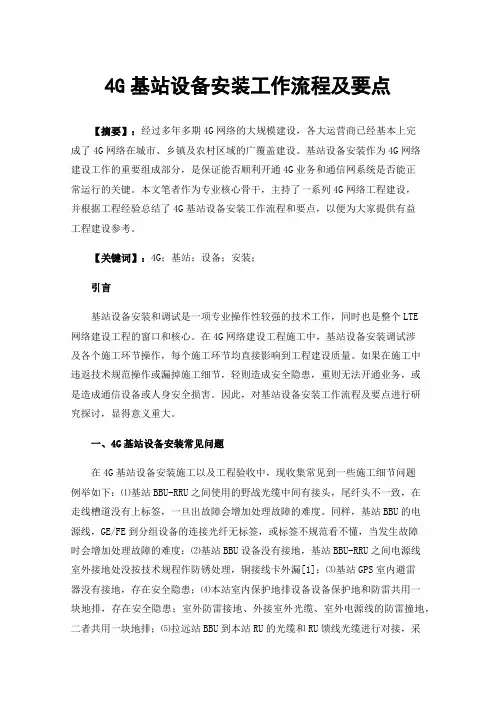

4G基站设备安装工作流程及要点【摘要】：经过多年多期4G网络的大规模建设，各大运营商已经基本上完成了4G网络在城市、乡镇及农村区域的广覆盖建设。

基站设备安装作为4G网络建设工作的重要组成部分，是保证能否顺利开通4G业务和通信网系统是否能正常运行的关键。

本文笔者作为专业核心骨干，主持了一系列4G网络工程建设，并根据工程经验总结了4G基站设备安装工作流程和要点，以便为大家提供有益工程建设参考。

【关键词】：4G；基站；设备；安装；引言基站设备安装和调试是一项专业操作性较强的技术工作，同时也是整个LTE网络建设工程的窗口和核心。

在4G网络建设工程施工中，基站设备安装调试涉及各个施工环节操作，每个施工环节均直接影响到工程建设质量。

如果在施工中违返技术规范操作或漏掉施工细节，轻则造成安全隐患，重则无法开通业务，或是造成通信设备或人身安全损害。

因此，对基站设备安装工作流程及要点进行研究探讨，显得意义重大。

一、4G基站设备安装常见问题在4G基站设备安装施工以及工程验收中，现收集常见到一些施工细节问题例举如下：⑴基站BBU-RRU之间使用的野战光缆中间有接头，尾纤头不一致，在走线槽道没有上标签，一旦出故障会增加处理故障的难度。

同样，基站BBU的电源线，GE/FE到分组设备的连接光纤无标签，或标签不规范看不懂，当发生故障时会增加处理故障的难度；⑵基站BBU设备没有接地，基站BBU-RRU之间电源线室外接地处没按技术规程作防锈处理，铜接线卡外漏[1]；⑶基站GPS室内避雷器没有接地，存在安全隐患；⑷本站室内保护地排设备设备保护地和防雷共用一块地排，存在安全隐患；室外防雷接地、外接室外光缆、室外电源线的防雷撞地，二者共用一块地排；⑸拉远站BBU到本站RU的光缆和RU馈线光缆进行对接，采用法兰盘无保护、无标签的对接；⑹新建站新旧蓄电池并联混合搭配，或没有替换性能严重下降的旧蓄电池；⑺天线安装位置、高度不符合设计要求，天线扇区方位角、俯仰角偏差过大；⑻馈线进机房防水措施不力，馈线卡固不标准；⑼7/8馈线在室外安装没有按规范三处接地；⑽电源线、信号线、接地线布线偶有交叉布放。

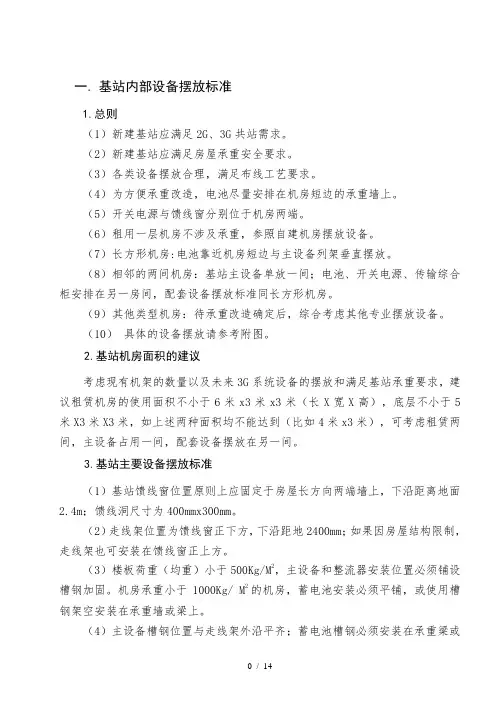

一.基站内部设备摆放标准1.总则（1）新建基站应满足2G、3G共站需求。

（2）新建基站应满足房屋承重安全要求。

（3）各类设备摆放合理，满足布线工艺要求。

（4）为方便承重改造，电池尽量安排在机房短边的承重墙上。

（5）开关电源与馈线窗分别位于机房两端。

（6）租用一层机房不涉及承重，参照自建机房摆放设备。

（7）长方形机房:电池靠近机房短边与主设备列架垂直摆放。

（8）相邻的两间机房：基站主设备单放一间；电池、开关电源、传输综合柜安排在另一房间，配套设备摆放标准同长方形机房。

（9）其他类型机房：待承重改造确定后，综合考虑其他专业摆放设备。

（10）具体的设备摆放请参考附图。

2.基站机房面积的建议考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求，建议租赁机房的使用面积不小于6米x3米x3米（长X宽X高），底层不小于5米X3米X3米，如上述两种面积均不能达到（比如4米x3米），可考虑租赁两间，主设备占用一间，配套设备摆放在另一间。

3.基站主要设备摆放标准（1）基站馈线窗位置原则上应固定于房屋长方向两端墙上，下沿距离地面2.4m；馈线洞尺寸为400mmx300mm。

（2）走线架位置为馈线窗正下方，下沿距地2400mm；如果因房屋结构限制，走线架也可安装在馈线窗正上方。

（3）楼板荷重（均重）小于500Kg/M2，主设备和整流器安装位置必须铺设槽钢加固。

机房承重小于1000Kg/ M2的机房，蓄电池安装必须平铺，或使用槽钢架空安装在承重墙或梁上。

（4）主设备槽钢位置与走线架外沿平齐；蓄电池槽钢必须安装在承重梁或者承重墙上，距离后墙面不小于20cm，根据蓄电池规格可合理变化。

（5）对于诺基亚DE34设备，开关电源、传输综合架、主设备自右向左排列；对于诺基亚ULTRASITE设备, 开关电源、传输综合架、主设备可以自右向左排列，也可以自左向右排列。

对于摩托罗拉设备，可按照开关电源、传输综合架、基站主设备自右向左排列；也可按照开关电源、基站主设备、传输综合架自右向左排列，但要预留主设备扩容机位；相邻机柜间距不得超过2mm，并且设备前平面在一条线上。

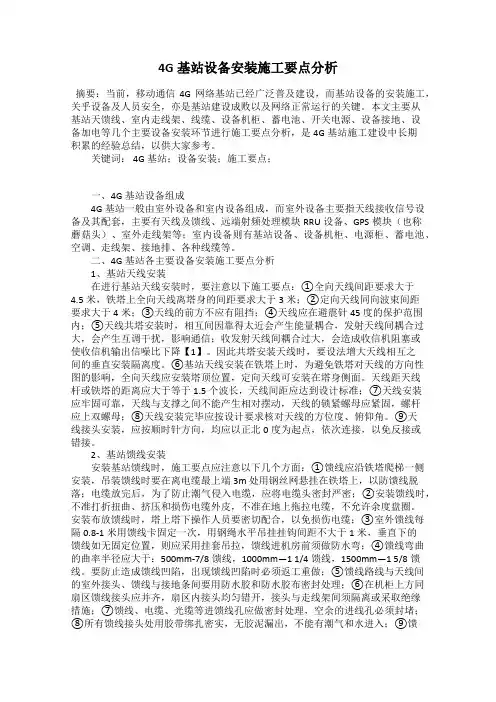

4G基站设备安装施工要点分析摘要：当前，移动通信4G网络基站已经广泛普及建设，而基站设备的安装施工，关乎设备及人员安全，亦是基站建设成败以及网络正常运行的关键。

本文主要从基站天馈线、室内走线架、线缆、设备机柜、蓄电池、开关电源、设备接地、设备加电等几个主要设备安装环节进行施工要点分析，是4G基站施工建设中长期积累的经验总结，以供大家参考。

关键词： 4G基站；设备安装；施工要点；一、4G基站设备组成4G基站一般由室外设备和室内设备组成，而室外设备主要指天线接收信号设备及其配套，主要有天线及馈线、远端射频处理模块RRU设备、GPS模块（也称蘑菇头）、室外走线架等；室内设备则有基站设备、设备机柜、电源柜、蓄电池、空调、走线架、接地排、各种线缆等。

二、4G基站各主要设备安装施工要点分析1、基站天线安装在进行基站天线安装时，要注意以下施工要点：①全向天线间距要求大于4.5米，铁塔上全向天线离塔身的间距要求大于3米；②定向天线同向波束间距要求大于4米；③天线的前方不应有阻挡；④天线应在避震针45度的保护范围内；⑤天线共塔安装时，相互间因靠得太近会产生能量耦合，发射天线间耦合过大，会产生互调干扰，影响通信；收发射天线间耦合过大，会造成收信机阻塞或使收信机输出信噪比下降【1】。

因此共塔安装天线时，要设法增大天线相互之间的垂直安装隔离度。

⑥基站天线安装在铁塔上时，为避免铁塔对天线的方向性图的影响，全向天线应安装塔顶位置，定向天线可安装在塔身侧面。

天线距天线杆或铁塔的距离应大于等于1.5个波长，天线间距应达到设计标准；⑦天线安装应牢固可靠，天线与支撑之间不能产生相对摆动，天线的锁紧螺母应紧固，螺杆应上双螺母；⑧天线安装完毕应按设计要求核对天线的方位度、俯仰角。

⑨天线接头安装，应按顺时针方向，均应以正北0度为起点，依次连接，以免反接或错接。

2、基站馈线安装安装基站馈线时，施工要点应注意以下几个方面：①馈线应沿铁塔爬梯一侧安装，吊装馈线时要在离电缆最上端3m 处用钢丝网悬挂在铁塔上，以防馈线脱落；电缆放完后，为了防止潮气侵入电缆，应将电缆头密封严密；②安装馈线时，不准打折扭曲、挤压和损伤电缆外皮，不准在地上拖拉电缆，不允许余度盘圈。

4G移动基站安装操作指导书施工前准备说明：文中数字序号 1)、2)…表示安装步骤；字母序号 a）、b）…表示不同场景抵达现场，依据EHS要求着装，在作业区域设立安全警示标识后开始设备安装Step1：开箱验货1)确认现场设备安装位置、走线路由及长度，电源、传输、地排等配套与设计文件相符，开箱并按装箱单清点货物并签字确认，记录BBU框ESN报后台ESNStep2：安装机柜/机框并接地将机柜/机框安装在设计位置，并用25mm2黄绿地线连接至机房室内接地排a)BTS3900L机柜场景：b) IMB/OMB机框场景：c) APM30机柜场景：Step3：安装DCDU/ ETP48100及BBU1)按照机柜门背面的安装指示标识，安装DCDU/ETP48100和BBU若模块安装在非华为机柜，需用6mm2接地线通过设备外壳或面部的接地连接至机柜内部就近接地点，安装在华为机柜/机框，无需再做接地模块安装后需与原有设备前面板在同一平面Step4：安装DCDU/ETP48100电源输入线a)直流：裁剪16mm2蓝黑电源线并压接端子，连接至DCDU与电源柜b)交流：将交流输入电源线两端分别连接至ETP48100与AC220V电源插排，多余线缆盘绕绑扎在机框旁边线缆布放时须用绝缘胶带缠绕端头，使之绝缘，电源柜侧接电时，须使用经过绝缘处理的工具，接电前需确认空开关闭或拔出熔丝电源线和信号线需间隔30mm固定，室内用白色线扣十字交叉绑扎，齐根剪平不拉尖，室外用黑色线扣，留3-5mm后剪掉Step5：天线预安装并连接跳线1)安装天线支架并调至预定下倾角；2a)常规天线：连接跳线并做好防水用防水盒或冷缩套管2b)合路天线：用绝缘胶带和防水胶带做1+3+3防水或冷缩套管3)在天线侧安装标识牌，在跳线尾部做临时标识Step6：安装天线及RRU到抱杆或墙面1)若为改造场景，原网天馈参数测量记录，然后拆除原网天线与RRU；2)安装滑轮和吊绳，将天线吊到预定高度，调整好方位角与下倾角后紧固天线；3)安装RRU扣件后将RRU挂装在抱杆或墙面主扣件上天线安装角度最大误差：方位角2度，下倾角0.5度跳线与天线的连接处300mm以内不能有折弯Step7：RRU侧电源线、光纤、GPS馈线布放1)参照设计路由将RRU电源线、光纤、GPS馈线沿走线路由穿过馈窗布放至机柜，在馈窗处留好避水弯后密封馈窗，使用馈线夹或扎带固定可靠、整齐Step8：机柜侧RRU光缆及电源线连接1a）光纤盒场景：将光纤连接至BBU LBBP和光纤盒（需现场安装）特定接口，冗余长度盘盘绕成直径200mm的线盘，固定至光纤盒附近走线架上1b）直连光纤场景：将光模块和光纤连接至 LBBP，从机柜侧布放固定至室外单模多模共框DCDU-12B RRU接线图：2)将电源线从走线架垂直穿入机柜，制作接头连接DCDU/ETP48100DCDU-12B RRU接线图DCDU-12B ,1-3扇区分别连接LOAD 0-2Step9：连接传输1a)若机房内有传输设备，直接安装传输光纤到传输设备,BBU侧光纤插在6号槽位FE1端口，从机柜左侧出线穿入走线架连接至PTN1b)若机房内不配置传输设备，传输光纤连接至ODFtep10：馈窗处接地1)用美工刀剥除RRU电源线外护套60-70mm2)将接地夹的金属片缠绕在屏蔽层上，用扎带绑扎固定,通过“防水胶带、绝缘胶带 3+3”防水规范，将接地夹另一端连接至室外接地排Step11：连接RRU线缆1)量测并裁剪25mm2地线，两端连接至RRU接地螺栓和地排2)连接跳线到RRU底部相应接口（天线和RRU端口连接关系:1-ANT1；2-ANT2…）用绝缘胶带、防水胶、冷缩管做1+1+1防水3a) 光纤盒场景：将RRU光纤两头分别连接至光纤盒及维护腔的光口3b) 直连纤场景：安装光模块后连接光纤，将多余长度盘绕固定在RRU背面4)按RRU上的标识制作电源插头并连接，紧固维护腔底部的线缆固定螺钉及电源线屏蔽夹紧螺钉，合上盖子，紧固面板螺钉RRU维护腔防水胶塞不能剪断，未走线的接口使用防水胶棒塞好Step12：安装GPS并接地1)选定安装位置打孔（M10*60mm）固定天线支架，接头处用绝缘胶带、防水胶带做1+3+3防水2)在室内馈窗1m内剪断GPS馈线，制作接头连接至避雷器，压接6mm2地线端子，保护地线两端分别安装到GPS避雷器的GND端和室外地排3)将GPS馈线在走线架上布放固定至机柜右侧，垂直进入机柜，平齐BBU后剪断制作接头4)将GPS时钟信号线黄色接头连接至UMPT单板GPS端口，从BBU右侧穿入，连接至GPS 馈线接头GPS天线必须安装在避雷针45度角的保护区域内，且天线垂直张角90°范围无遮挡Step13：标签制作与粘贴1)裁剪室内各接头（含：DCDU电源线、地线、传输、RRU光纤、RRU电源线、GPS馈线、告警线）的标签纸，撕掉背面的离型膜，粘贴于塑料标签架上2)将室内标签用白色线扣固定于线缆端头20mm处3)室外跳线、地线、光纤选用相应标签，用黑色线扣固定施工时，若现场没有配发客户标签，需粘贴临时标签固定标签时，需考虑方向和朝向，以便查看标签内容Step14：安装自检及拍照按照《中国移动LTE项目站点安装质量标准Checklist》，完成质量自检，现场督导、监理确认硬装质量并签字Step15：上电测试1)用万用表调至欧姆档测量确认DCDU的正负极和地线绝缘2)接通输入电源，测量DCDU正负极电压在-36V DC ～-60V DC后，将DCDU上对应各部件的开关拨至ON,打开BBU的PWE开关，测量BBU、RRU的输入电压在-36V DC ～-60V DC3)查看确认各模块状态正常4)待设备调试运行正常后，利用测试手机进行数据业务测试Step16：清理现场、离站1)整理现场工具和多余线缆，清洁打扫机房及天馈施工区域，将施工垃圾打包带离站点2)填写机房出入记录，关闭机房门锁，通知网管中心确认无告警后离站3)拍摄完工照片。
