公制与英制螺纹的标注方法

1.英制螺纹和公制螺纹的区别。

扣轨分为两种，一种是英制一种为公制。

将螺纹与扣轨对比，那个吻合就属于那种螺纹。

公制螺纹的分度号：0.75、1、1.25、1.5、2.0等等；英制螺纹的分度号：11、14、19、28等等。

他代表的意思不一样。

公制螺纹的数字表示螺纹的距离。

英制螺纹的数字代表每英寸的牙数。

2.公制英制螺纹的表示方法：公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、中径19.793、小径18.631。

英制螺纹对照表：NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

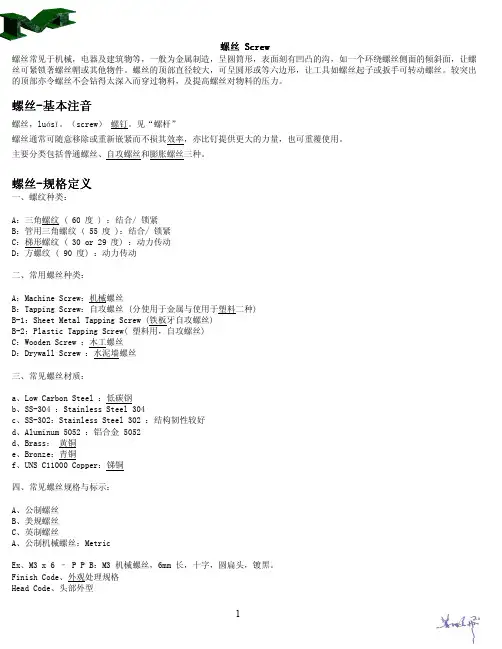

螺丝螺丝 Screw Screw Screw螺丝常见于机械，电器及建筑物等，一般为金属制造，呈圆筒形，表面刻有凹凸的沟，如一个环绕螺丝侧面的倾斜面，让螺丝可紧锁著螺丝帽或其他物件。

螺丝的顶部直径较大，可呈圆形或等六边形，让工具如螺丝起子或扳手可转动螺丝。

较突出的顶部亦令螺丝不会钻得太深入而穿过物料，及提高螺丝对物料的压力。

螺丝螺丝--基本注音螺丝，luósī。

（screw） 螺钉。

见“螺杆”螺丝通常可随意移除或重新嵌紧而不损其效率，亦比钉提供更大的力量，也可重覆使用。

主要分类包括普通螺丝、自攻螺丝和膨胀螺丝三种。

螺丝螺丝--规格定义规格定义一、螺纹种类：A：三角螺纹 ( 60 度 ) ：结合/ 锁紧 B：管用三角螺纹 ( 55 度 )：结合/ 锁紧 C：梯形螺纹 ( 30 or 29 度) ：动力传动 D：方螺纹 ( 90 度) ：动力传动二、常用螺丝种类：A：Machine Screw：机械螺丝B：Tapping Screw：自攻螺丝 (分使用于金属与使用于塑料二种) B-1：Sheet Metal Tapping Screw (铁板牙自攻螺丝) B-2：Plastic Tapping Screw( 塑料用，自攻螺丝) C：Wooden Screw ：木工螺丝 D：Drywall Screw ：水泥墙螺丝三、常见螺丝材质：a、Low Carbon Steel ：低碳钢b、SS-304 ：Stainless Steel 304c、SS-302：Stainless Steel 302 ：结构韧性较好d、Aluminum 5052 ：铝合金 5052 d、Brass： 黄铜e、Bronze：青铜f、UNS C11000 Copper：锑铜四、常见螺丝规格与标示：A、公制螺丝B、美规螺丝C、英制螺丝A、公制机械螺丝：MetricEx、M3 x 6 – P P B：M3 机械螺丝，6mm 长，十字，圆扁头，镀黑。

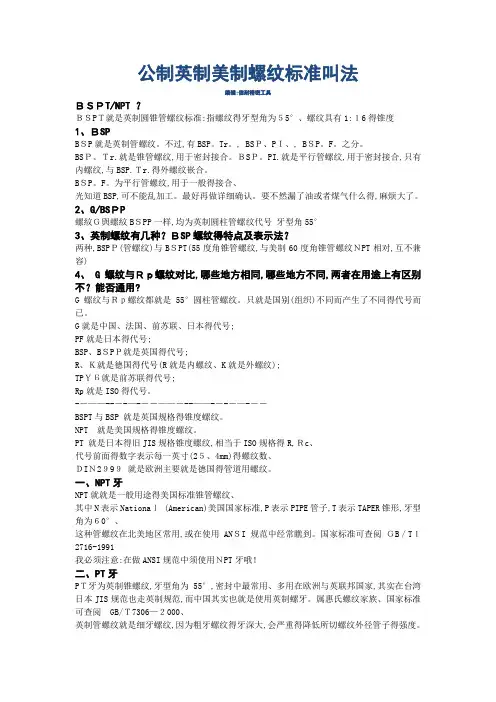

公制英制美制螺纹标准叫法编辑:信耐精密工具ＢＳＰT/NPT ？ＢＳPＴ就是英制圆锥管螺纹标准:指螺纹得牙型角为５5°、螺纹具有1:１6得锥度1、ＢSPBＳP就是英制管螺纹。

不过,有BSP。

Tr。

, BSＰ、PＩ、, BＳP。

F。

之分。

BSＰ。

Ｔr.就是锥管螺纹,用于密封接合。

ＢSＰ。

PI.就是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Ｔr.得外螺纹嵌合。

BＳP。

F。

为平行管螺纹,用于一般得接合、光知道BSP,可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么得,麻烦大了。

2、G/BSＰP螺紋Ｇ與螺紋BＳPP一样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？ＢSP螺纹得特点及表示法？两种,BSPＰ(管螺纹)与BＳPT(55度角锥管螺纹,与美制60度角锥管螺纹ＮPT相对,互不兼容)4、 G螺纹与Ｒｐ螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别不？能否通用?G螺纹与Ｒｐ螺纹都就是55°圆柱管螺纹。

只就是国别(组织)不同而产生了不同得代号而已。

G就是中国、法国、前苏联、日本得代号;PF就是日本得代号;BSP、BＳPＰ就是英国得代号;R、Ｋ就是德国得代号(R就是内螺纹、K就是外螺纹);TPＹБ就是前苏联得代号;Rp就是ISO得代号。

-－——--－-—-－－——－--——-－-－—-－－BSPT与BSP 就是英国规格得锥度螺纹。

NPT 就是美国规格得锥度螺纹。

PT 就是日本得旧JIS规格锥度螺纹,相当于ISO规格得R,Ｒc、代号前面得数字表示每一英寸(2５、4mm)得螺纹数、ＤIＮ2９9９就是欧洲主要就是德国得管道用螺纹。

一、NPT牙NPT就就是一般用途得美国标准锥管螺纹、其中N表示Nationaｌ (American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为６0°、这种管螺纹在北美地区常用,或在使用ANＳI规范中经常瞧到。

公制、美制和英制螺纹一、紧固连接螺纹1 米制普通螺纹（M）、2 美制统一螺纹（UN）：UN为基本牙形，牙底是平的，UNR的牙底是圆弧形的，UNC为粗牙，UNF为细牙，UNEF为超细牙，UNS和UNRS为特殊系列的螺纹。

UN系列螺纹的公称直径数，例1/4-20UNC中的1/4是英制单位，为in，即0.25英寸，小于1/4的使用代号0~10，仅为代号，不是英寸值。

UNC用于高强度连接3 英制惠氏螺纹（B.S.W.、B.S.F.、White.s.和White）、B.S.W.为粗牙，B.S.F.为细牙，B.S.W.、B.S.F.螺纹中的公称直径值为英寸值，即螺纹的大径值。

4 米制小螺纹（S）、5 米制航空航天螺纹（MJ）、6 美制航空航天螺纹（UNJ）二、传动连接螺纹1 米制梯形螺纹（30°）（Tr）、2 美制梯形（爱克母）螺纹（29°）（ACME）、3 米制锯齿形螺纹（3°/30°）(B)、4 美制和英制锯齿形螺纹（7°/45°）：锯齿形螺纹主要用于传动装置，也可用于紧固连接场合。

①美制锯齿形螺纹（BUTT）②英制锯齿形螺纹（B.S.Buttress）三、管螺纹1 英制管螺纹（55°）：英制密封管螺纹在使用中要在螺纹副中加入密封填料，其特点是比较经济，加工精度要求适中。

不加密封填料就可以保证密封连接的螺纹为干密封管螺纹。

英制管螺纹中没有干密封管螺纹。

①一般密封管螺纹（R）：密封圆锥外螺纹为R（1987-1999年）R1或R2(2000年以后)；密封圆锥内螺纹为Rc，密封圆柱内螺纹为Rp和NPSC。

旧的制图标准中都用ZG；日本和韩国曾经用“PT”和“PF”分别表示圆锥管螺纹和圆柱管螺纹。

管螺纹的密封有两种“柱/锥”（Rp/R1）和“锥/锥”(Rc/R2)②非密封圆柱管螺纹（G）：内外螺纹都为G③日本和韩国的旧管螺纹（PT、PF）2 美制管螺纹（60°）①一般密封管螺纹（NPT、NPSC）(旧的制图标准中用Z)NPSC美制一般密封圆柱内螺纹；NPT美制一般密封圆锥螺纹美制一般密封管螺纹有两种密封，“柱/锥”和“锥/锥”②干密封管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT）NPTF美国标准干密封圆锥管螺纹，适用于各种类型的管接头，在强度和密封性方面优于其他螺纹PTF-SAE SHORT：SAE短形干密封圆锥管螺纹，外螺纹用于因空间限制而无法使用NPTF螺纹或为了节省材料，内螺纹用于薄壁件或不便攻丝的场合。

NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

以常见的三角螺纹为例：公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其表示方法为：粗牙（ex. M24）和细牙（ex. M24*1.5)管螺纹有四种：1.普通细牙螺纹:2.非螺纹密封管螺纹（牙型角=55度，圆柱管壁）3.螺纹密封管螺纹（牙型角=55度，圆锥管壁）4.60度圆锥管螺纹:这些管螺纹的表示方法怎么写啊？美制和英制的又分为哪几种，其分别又怎么表示呢？凭眼看:英制比公制的牙深,牙距大,牙距计算方式不一样:英制是一吋多少牙!螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20表示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙依此类推。

公制英制美制螺纹标准叫法TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-公制英制美制螺纹标准叫法编辑：信耐精密工具BSPT/NPTBSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹。

不过，有., ., .之分。

.是锥管螺纹，用于密封接合。

.是平行管螺纹，用于密封接合，只有内螺纹，与.的外螺纹嵌合。

.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么的，麻烦大了。

2、G/BSPP螺纹G与螺纹BSPP一样，均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种BSP螺纹的特点及表示法两种，BSPP(管螺纹)和BSPT(55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容)4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗能否通用G螺纹与Rp螺纹都是55°圆柱管螺纹。

只是国别(组织)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。

---------------------------BSPT和BSP 是英国规格的锥度螺纹。

NPT 是美国规格的锥度螺纹。

PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。

代号前面的数字表示每一英寸的螺纹数。

DIN2999 是欧洲主要是德国的管道用螺纹。

一、NPT牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National (American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫，是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

以常见的三角螺纹为例：公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其表示方法为：粗牙（ex. M24）和细牙（ex. M24*管螺纹有四种：1.普通细牙螺纹:2.非螺纹密封管螺纹（牙型角=55度，圆柱管壁）3.螺纹密封管螺纹（牙型角=55度，圆锥管壁）度圆锥管螺纹:这些管螺纹的表示方法怎么写啊美制和英制的又分为哪几种，其分别又怎么表示呢凭眼看:英制比公制的牙深,牙距大,牙距计算方式不一样:英制是一吋多少牙!螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV1/4-20的外径尺寸是1A:英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20表示公称尺寸1/4 即大径为（除4=）每英寸20牙依此类推。

螺纹知识GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB（强制性标准），我们平常看到的像GB30，GB5783等等都是强制性的标准。

GB/T（推荐性标准）GBn（国家内部标准）等。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

牙尖角为60度。

ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

牙尖角也是60度。

BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

牙尖角为55度。

例如像M16-2X60表示的就是公制的螺纹，他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM。

又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。

另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。

NPT，PT，G都是管螺纹．NPT是属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅GB/T7306-2000 G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一英吋等于8分，1/4 吋就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

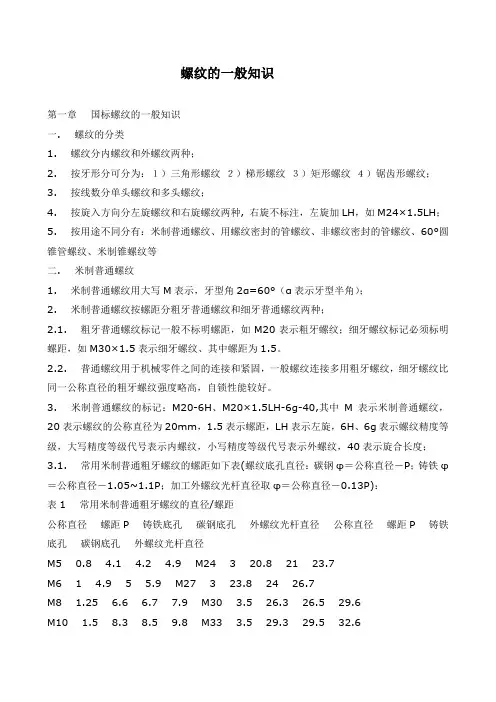

螺纹的一般知识第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

NPT，PT，G 都是管螺纹．之宇文皓月创作NPT 是 National (American) Pipe Thread 的縮寫，屬於美国標准的 60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是 Pipe Thread 的縮寫，是 55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．经常使用於水及煤气管行业，锥度規定为 1:16．国家標准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标识表记标帜为 G 代表圓柱螺紋．国家標准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标识表记标帜是指螺紋尺寸的直徑，單位是英吋．行內人通经常使用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来暗示，美英制螺纹用每英寸内的螺纹牙数来暗示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

以罕见的三角螺纹为例：公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其暗示方法为：粗牙（ex.M24）和细牙（ex. M24*1.5)管螺纹有四种：1.普通细牙螺纹:2.非螺纹密封管螺纹（牙型角=55度，圆柱管壁）3.螺纹密封管螺纹（牙型角=55度，圆锥管壁）4.60度圆锥管螺纹:这些管螺纹的暗示方法怎么写啊？美制和英制的又分为哪几种，其分别又怎么暗示呢？凭眼看:英制比公制的牙深,牙距大,牙距计算方式纷歧样:英制是一吋多少牙!螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度 TR和TM30度）普通螺纹：公制螺纹 M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV1/4-20的外径尺寸是 1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).英制螺纹：依照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20暗示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙依此类推。

英制、公制对照表
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A 特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

在统一螺纹标准中规定，一个公称尺寸可有不同的螺距，如1/2就有13牙、16牙、20牙、32牙之分，标准规定13牙为粗牙，20牙为细牙，28牙为超细牙；16牙和32牙都称为恒定螺距，与粗牙、细牙没什么不同。

英制螺纹外径公制对照表
螺纹电极外径，螺距参照表。

NPT，PT，G都是管螺纹．NPT 是National （American）Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹,用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫,是55 度密封圓锥管螺纹，屬惠氏螺紋家族,多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1：16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307—2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称（Guan），55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型,美制螺纹60度。

公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种.公称直径是指所连接的管道直径，显然螺纹大径比公称直径大.1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸.以常见的三角螺纹为例:公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其表示方法为：粗牙（ex. M24）和细牙（ex。

M24*1.5）管螺纹有四种：1.普通细牙螺纹:2.非螺纹密封管螺纹（牙型角=55度，圆柱管壁）3。

螺纹密封管螺纹（牙型角=55度，圆锥管壁）4。

60度圆锥管螺纹:这些管螺纹的表示方法怎么写啊？美制和英制的又分为哪几种，其分别又怎么表示呢？凭眼看：英制比公制的牙深,牙距大，牙距计算方式不一样：英制是一吋多少牙！螺纹的角度：公制和美制螺纹都是60度,英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR 和TM30度)普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹:CTV、TV1/4—20的外径尺寸是1A:0.2367-0。

公制、美制和英制螺纹区别NPT，PT，G 都是管螺纹．1 NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区．2 GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为1:16．3 GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。

公制螺纹可分粗牙及细牙二种。

表示法如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

英制螺斜角55度，公制螺斜角60度。

用眼并不好区分。

可以用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等
英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。

测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。

网上可以搜到螺纹直径与螺距表。

我是回答楼主如何辨别公，英螺纹。

1.英制螺纹和公制螺纹的区别。

扣轨分为两种，一种是英制一种为公制。

将螺纹与扣轨对比，那个吻合就属于那种螺纹。

公制螺纹的分度号：0.75、1、1.25、1.5、2.0等等；英制螺纹的分度号：11、14、19、28等等。

他代表的意思不一样。

公制螺纹的数字表示螺纹的距离。

英制螺纹的数字代表每英寸的牙数。

2.公制英制螺纹的表示方法：
公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）
英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、
中径19.793、小径18.631。

Male 外螺纹! ^8 D:1 K) xFemale 内螺纹

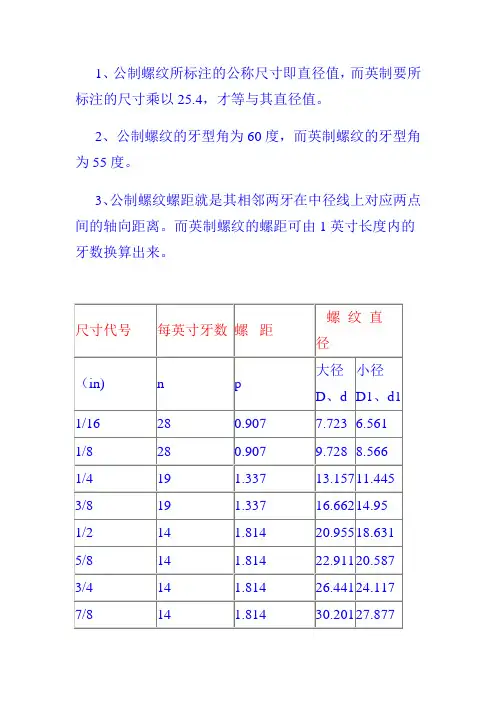

英制螺纹对照表：
例：螺纹接口M20X1.5和1/2NPT这两种表达方式什么意思？有什么区别？
M20x1.5 所表达的意思:公制细牙螺纹,螺距1.5, 6g外螺纹大径: 最大
19.968 最小19.732 公差 0.236 ;6H内螺纹小径: 最大18.376 最小
18.676 公差0.300
1/2"NPT 所表达的意思:4分(1/2)锥管螺纹,14牙,NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，主要用於北美地区．国家标准可查阅 GB/T12716-1991
区别:一个是公制细牙螺纹,用螺距表示;一个是美制锥管螺纹,用每英寸内多少牙(我们俗话说的扣)来表示,。

螺纹标记（公制、美制和英制‎）1，公制螺纹标‎记：.11标记方‎法完整的螺纹‎标记由螺纹‎特征代号、尺寸代号、公差代号及‎其他代号组‎成。

螺纹特征代‎号用“M”表示。

单线螺纹的‎尺寸代号为‎“公称直径╳螺距”，公称直径和‎螺距数值的‎单位为毫米‎。

对粗牙螺纹‎，可以省略标‎注其螺距项‎。

多线螺纹的‎尺寸代号为‎“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值‎的单位为毫‎米.可以在后面‎增加括号说‎明线数(英文).公差带代号‎包含中径和‎顶径公差带‎代号, 中径公差带‎代号在前, 顶径公差带‎代号在后.内螺纹用大‎写字母,外螺纹用小‎写字母，.如果中径公‎差带代号和‎顶径公差带‎代号相同,则只标注一‎个公差带代‎号，.螺纹尺寸代‎号与公差带‎间用”━”号分开.大批生产的‎紧固件螺纹‎(中等公差精‎度和中等旋‎合长度,6H/6g)不标注其公‎差带代号。

表示螺纹配‎合时, 内螺纹公差带代号‎在前, 外螺纹公差‎带代号在后‎,中间用斜线‎分开.对旋合长度‎为短组和长‎组的螺纹,在公差带代‎号后应分别‎标注”S”和:”L”代号.旋合长度代‎号和公差带‎间用”━”号分开。

中等旋合长‎度组不标注‎.旋合长度代‎号（N）。

左旋螺纹应‎在旋合长度‎代号之后标‎注“LH”代号。

旋合长度代‎号与旋向代‎号间用”━”号分开。

右旋螺纹不‎标注旋向代‎号。

1.2 标记示例1.2.1普通螺纹‎特征代号和‎尺寸代号部‎分的标注公称直径为‎8m m、螺距为1m‎m的单线细‎牙螺纹：M8×1公称直径为‎8m m、螺距为1.25mm的‎单线粗牙螺‎纹：M8公称直径为‎16mm、螺距为1.5mm、导程为3m‎m的双线螺‎纹：M16×Ph3P1‎.5或M16‎×Ph3P1‎.5（two start‎s）1.2.2 增加公差带‎代号后的标‎注中径公差带‎为5g、顶径公差带‎为6g的外‎螺纹：M10×1-5g6g中径公差带‎和顶径公差‎带为6g的‎粗牙外螺纹‎：M10-6g中径公差带‎为5H、顶径公差带‎为6H的内‎螺纹：M10×10-5H6H中径公差带‎和顶径公差‎带为6H的‎粗牙内螺纹‎：M10-6H中径公差带‎和顶径公差‎带均为6g‎、中等公差径‎精度的粗牙‎外螺纹：M10中径公差带‎和顶径公差‎带均为6g‎、中等公差径‎精度的粗牙‎内螺纹：M10公差带为6‎H的内螺纹‎与公差带为‎5g6g外‎螺纹组成配‎合：M20×2-6H/5g6g公差带为6‎H的内螺纹‎与公差带为‎6g的外螺‎纹组成配合‎（中等精度、粗牙）：M201.2.3增加旋合‎长度代号后‎的标注短旋合长度‎的内螺纹：M20×2-5H-S长旋合长度‎的内、外螺纹：M6-7H/7g6g-L中等旋合长‎度的外螺纹‎（粗牙、中等精度的‎6g公差带‎）：M61.2.4 增加旋向代‎号后的标注‎（完整标注）左旋螺纹：M8×1-LH（公差带代号‎和旋合长度‎代号被省略‎）M6×0.75-5h6h-S-LHM14×Ph6P2‎-L-LH 或M14×Ph6P2‎（three‎start‎s）-L-LH右旋螺纹：M6（螺距、公差带代号‎和旋向代号‎被省略）2美制统一‎螺纹标注2.1美制统一‎螺纹的基本‎标记对标准系列‎、标准旋合长‎度和标准公‎差的统一螺‎纹，其标记包含‎五项基本内‎容。

英制螺纹和公制螺纹1、英制螺纹和公制螺纹的区别公制螺纹是螺纹标准的一种，又称米制螺纹，与英制螺纹最大的区别是螺距用毫米计量。

有普通螺纹（牙型角60°）；梯形螺纹（牙型角30°）；锯齿形螺纹（牙型角33°）；方牙螺纹等几种。

英制也是螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

一寸等于8分，1/4 寸就是2分，如此类推。

公制螺纹的数字表示螺纹的距离。

英制螺纹的数字代表每英寸的牙数。

公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。

测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。

2.公制英制螺纹的表示方法：公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、中径19.793、小径18.631。

.3、公制英制单位的换算长度单位：1 英尺 = 12 英寸，3 英尺 = 1 码（yard），5280 英尺 = 1 英里（mile）1 英寸 = 2.54 厘米面积单位：1 英亩 = 43560 平方英尺（对比米制中，1 公顷 = 10000 平方米）。

容积单位（加仑分英式和美式两种，比较麻烦）：1 加仑 = 4 夸脱，1 夸脱 = 2 品托 1 加仑（英）= 3.785 升（1 升 = 1 立方分米） 1 加仑（英）= 4.546 升重量单位：基本单位是磅，1 磅 = 16 盎斯，1 吨（美）= 2000 磅。

浅析《机械制图》中公制、美制和英制螺纹标注的含义【摘要】螺纹是机械工业中常见的标准件，因此在机械图样中绘制和标注螺纹是非常普遍的。

在《机械制图》课程教学中要求学生必须掌握国家标准规定的公制普通螺纹的绘图及标注方法。

但是在生产实践中，学生识读机械图样时，还经常会遇到其他的螺纹标注方法。

针对这种情况，为了帮助学生正确理解图纸上各种螺纹标注的含义，本文中对机械图样中经常用到的美制和英制螺纹的标注方法进行了粗浅的分析，同时也作为教材中关于螺纹标准知识的补充。

【关键词】国际公制标准螺纹；美国标准螺纹；惠式螺纹；管螺纹在多年从事《机械制图》课程教学过程中发现，对于螺纹这一章知识的学习中，课本侧重对公制普通螺纹画法的讲解，而对其他螺纹的类型、标记等知识仅仅是简单的介绍。

另外，在生产实训过程中，学生识读机械图样时，经常会遇到公制普通螺纹之外的其他螺纹的标注方法，而苦于教材中没有相关介绍，课堂上未对这些内容进行拓展，一时也无法查阅到相关资料，从而无法正确理解标记的含义。

鉴于以上原因，本文将目前最常用的几种螺纹类型、标记以及对应的尺寸数据表格进行了详细的介绍，作为对书本教学内容的补充和学生学习、工作时的参考。

一、螺纹的种类依螺纹用途不同可分为：1.国际公制标准螺纹（international metric thread system）：我国国家标准cns 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

牙型角为60 度，规格以m 表示。

公制螺纹可分粗牙及细牙二种。

2.美国标准螺纹（american standard thread）：螺纹顶部与根部皆为平面，强度较佳。

牙型角亦为60 度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙（nc）；细牙（nf）；特细牙（nef）三级。

3.统一标准螺纹（unified thread）：由美国、英国、加拿大三国共同制订，为目前常用的英制螺纹。

牙型角亦为60 度，规格以每英寸有几牙表示。
