普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表：英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸（2006-03-13 14:38:47 ）螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4＂113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5＂138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6＂163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16＂BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4＂BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2＂BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4＂BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8＂BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4＂BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8＂BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4＂BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2＂BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4＂BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4＂BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4＂BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5＂BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4＂BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6＂BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂ 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂ 81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂ 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂ 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂ 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂ 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂ 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.468751、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
李少波的螺纹外径公制和英制管螺纹标准螺纹换算标准①公称螺纹外径：分公制和英制两种ZG 是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。
3/4 是四分之三英寸。
是指管子的内径是 3/4 英寸。
准确的来讲它的内径是 19.05 毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4″螺纹内径是方法应该是： ZG3/4″。
其中（″）是英寸的代表符号。
一英寸等于 25.4 毫米。
一英寸等于8 应分。
3/4 的来历是20 毫米。
它的表示6/8=3/4 。
俗称 6 分。
同样 ZG1/2″螺纹的管子内径≈15毫米。
俗称 4 分。
ZG1″螺纹的管子内径≈25毫米。
俗称 1 寸。
ZG11/2″螺纹的管子内径≈32毫米。
俗称 1 寸半。
..... 。
锥管螺纹只用于液压系统连接；而管螺纹 G3/4″只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
管螺纹都是英制的！！！！！英制螺纹 1/2 的大径就是 1/2 英寸 ,而管螺纹的 1/2 指的是管子的内孔日本工业标准使用公制。
JIS 有明确的规定。
螺纹分二类，普通螺纹和管螺纹。
是管螺纹，他的螺压角为55 度。
UN 是普通螺纹，他的螺压角为60 度。
GP3/8"-20BSF ，表示是惠氏细牙螺纹，螺纹的公称直径是 3/8"（单位：英寸），对应的每英寸牙数是 20。
BSF 表示惠氏细牙， BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径，和螺距。
公制螺纹外径是以毫米为单位，如6，8，10，12，18，20 毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3, 等等英制螺纹外径是以英寸为单位，（每英寸等于25.4 毫米）如 3/16,5/8,1/4,1/2, 等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。

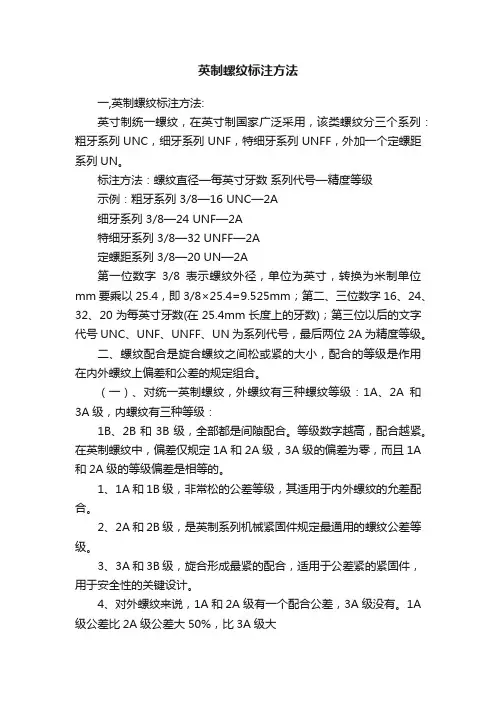

英制螺纹标注方法
一,英制螺纹标注方法:
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
二、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：
1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A 和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A 级公差比2A级公差大50%，比3A级大。
英制螺纹标注方法一,英制螺纹标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm 要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
二、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A 级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大实例：1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙,即牙距为1/28英寸,25.4mm/28 。
UN 是螺纹的标准牙型,牙顶角为60度。
螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。

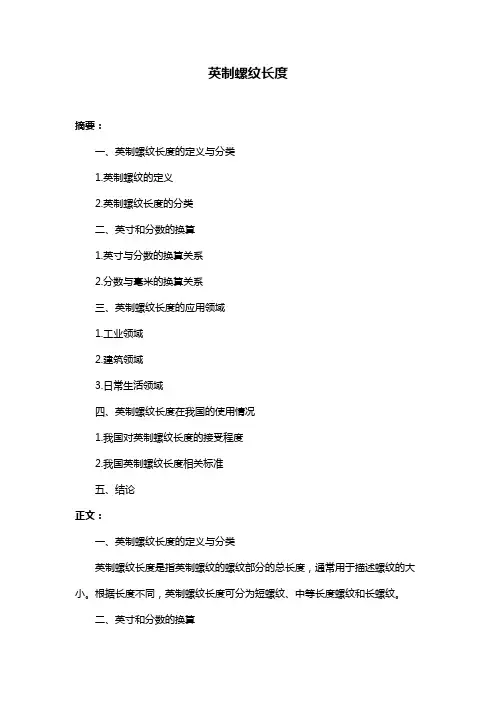

英制螺纹长度摘要：一、英制螺纹长度的定义与分类1.英制螺纹的定义2.英制螺纹长度的分类二、英寸和分数的换算1.英寸与分数的换算关系2.分数与毫米的换算关系三、英制螺纹长度的应用领域1.工业领域2.建筑领域3.日常生活领域四、英制螺纹长度在我国的使用情况1.我国对英制螺纹长度的接受程度2.我国英制螺纹长度相关标准五、结论正文：一、英制螺纹长度的定义与分类英制螺纹长度是指英制螺纹的螺纹部分的总长度，通常用于描述螺纹的大小。
根据长度不同，英制螺纹长度可分为短螺纹、中等长度螺纹和长螺纹。
二、英寸和分数的换算1.英寸与分数的换算关系：1 英寸等于12 个1/12 英寸，即1 英寸=12/12 英寸=1 英尺。
2.分数与毫米的换算关系：1/12 英寸等于0.0833 毫米，因此，1 英寸等于12*0.0833=1.004 毫米。
三、英制螺纹长度的应用领域1.工业领域：英制螺纹长度广泛应用于机械、汽车、飞机等制造业，有助于确保零部件之间的连接和固定。
2.建筑领域：在建筑行业中，英制螺纹长度也被用于各种建筑紧固件，如螺栓、螺母等。
3.日常生活领域：许多日常生活中的产品，如家具、厨具等，也使用英制螺纹长度进行组装和维修。
四、英制螺纹长度在我国的使用情况1.我国对英制螺纹长度的接受程度：我国在引进外国技术时，英制螺纹长度也随之进入我国市场，被广泛接受和应用。
2.我国英制螺纹长度相关标准：我国已制定了一系列英制螺纹长度的国家标准，以规范和指导相关领域的生产和使用。
综上所述，英制螺纹长度作为一种重要的计量单位，在我国得到了广泛的应用和认可。

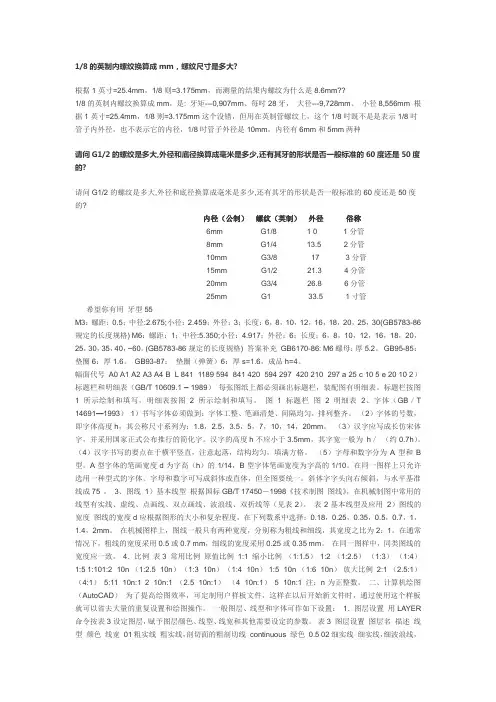

1/8的英制内螺纹换算成mm，螺纹尺寸是多大?根据1英寸=25.4mm，1/8则=3.175mm，而测量的结果内螺纹为什么是8.6mm??1/8的英制内螺纹换算成mm，是: 牙矩---0,907mm、每吋28牙，大径---9,728mm、小径8,556mm 根据1英寸=25.4mm，1/8则=3.175mm这个没错，但用在英制管螺纹上，这个1/8吋既不是是表示1/8吋管子内外径，也不表示它的内径，1/8吋管子外径是10mm，内径有6mm和5mm两种请问G1/2的螺纹是多大,外径和底径换算成毫米是多少,还有其牙的形状是否一般标准的60度还是50度的?请问G1/2的螺纹是多大,外径和底径换算成毫米是多少,还有其牙的形状是否一般标准的60度还是50度的?内径（公制）螺纹（英制）外径俗称6mm G1/8 1 0 1分管8mm G1/4 13.5 2分管10mm G3/8 17 3分管15mm G1/2 21.3 4分管20mm G3/4 26.8 6分管25mm G1 33.5 1寸管希望你有用牙型55°M3：螺距：0.5；中径:2.675;小径：2.459；外径：3；长度：6，8，10，12，16，18，20，25，30(GB5783-86规定的长度规格) M6：螺距：1；中径:5.350;小径：4.917；外径：6；长度：6，8，10，12，16，18，20，25，30，35，40，~60。
(GB5783-86规定的长度规格) 答案补充GB6170-86: M6螺母：厚5.2。
GB95-85：垫圈6：厚1.6。
GB93-87：垫圈（弹簧）6：厚s=1.6，成品h=4。
幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
英制管螺纹标准大全英制管螺纹标准是什么?英制管螺纹是紧固件中比较常用的一种，英制管螺纹标准自然也是行业人士十分需要的数据，下面世界工厂泵阀网就为大家汇总英制管螺纹标准大全，以供参考学习。
英制管螺纹标准如下：英制螺纹外径是以英寸为单位，(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。
测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。
测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。
英制分三系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级比如：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm;第二、三位数字16、24、32、 20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
攻英制螺纹：3/16"～5/8"铸铁与青铜：底孔=25(d-1/n)，钢与黄铜：底孔=25(d-1/n)+0.13/4"～11/2"铸铁与青铜：底孔=25(d-1/n)，钢与黄铜：底孔=25(d-1/n)+0.2式中：d--螺纹公称直径(英制寸)n--(每英制寸牙数)。
你的如果是粗牙的而且是铸铁，就是25(3/8-1/16)=7.8mm英制螺纹→常用规格有2#;4#;6#;8#;10#;12#;1/4;7/32;5/16;3/8;1/2;9/16; 3/4 。

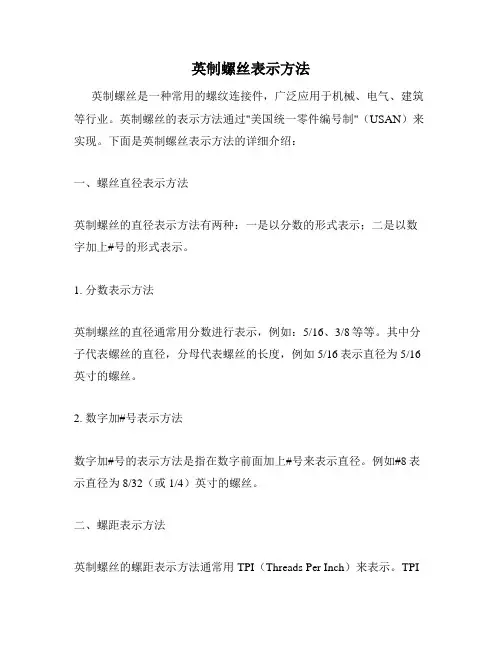

英制螺丝表示方法
英制螺丝是一种常用的螺纹连接件，广泛应用于机械、电气、建筑等行业。
英制螺丝的表示方法通过"美国统一零件编号制"（USAN）来实现。
下面是英制螺丝表示方法的详细介绍：
一、螺丝直径表示方法
英制螺丝的直径表示方法有两种：一是以分数的形式表示；二是以数字加上#号的形式表示。
1. 分数表示方法
英制螺丝的直径通常用分数进行表示，例如：5/16、3/8等等。
其中分子代表螺丝的直径，分母代表螺丝的长度，例如5/16表示直径为5/16英寸的螺丝。
2. 数字加#号表示方法
数字加#号的表示方法是指在数字前面加上#号来表示直径。
例如#8表示直径为8/32（或1/4）英寸的螺丝。
二、螺距表示方法
英制螺丝的螺距表示方法通常用TPI（Threads Per Inch）来表示。
TPI
是指每英寸内的螺纹数，例如：20TPI表示每英寸内有20条螺纹。
三、长度表示方法
英制螺丝的长度表示方法通常用英寸（inch）来表示。
长度可以使用整数或小数进行表示，例如：1/2英寸或0.5英寸等等。
四、材质表示方法
英制螺丝在表示时通常会加上材质的标识，常见的材质标识有以下几种：
1. 2：标识螺纹部分为钢制；
2. 5：标识螺纹部分为不锈钢；
3. 8：标识螺纹部分为高强度钢。
以上是英制螺丝的表示方法，通过上述方法，可以准确地指定所需螺丝的参数，并且进行精确的匹配。
英制螺纹螺距
摘要：
一、英制螺纹的定义与分类
1.英制螺纹的定义
2.英制螺纹的分类
二、英制螺纹螺距的概念与计算
1.螺距的定义
2.螺距的计算公式
3.螺距与英制螺纹的关系
三、英制螺纹螺距的常见规格与标准
1.常见规格
2.我国采用的标准
四、英制螺纹螺距的应用领域
1.航空航天领域
2.汽车制造领域
3.建筑领域
4.机械制造领域
正文：
英制螺纹是一种常见的螺纹类型，主要用于连接和固定两个零件。
它起源于英国，并在全球范围内得到广泛应用。
英制螺纹根据其牙型和螺距的不同，可以分为多种类型，如：统一螺纹、惠氏螺纹、管螺纹等。
螺距是英制螺纹的一个重要参数，它表示螺纹每转一圈所前进的距离。
螺距的计算公式为：螺距=π*直径/圈数。
在英制螺纹中，螺距与直径的关系为：1 英寸=25.4 毫米。
因此，在计算英制螺纹的螺距时，需要将英寸转换为毫米。
我国在英制螺纹螺距方面，主要采用ANSI B1.1 标准。
该标准涵盖了公英制螺纹的各种类型和规格，为我国螺纹产品的设计和生产提供了依据。
英制螺纹螺距在许多领域都有广泛的应用。
例如，在航空航天领域，英制螺纹螺距被用于连接飞机发动机的各个部件；在汽车制造领域，它被用于固定汽车轮胎；在建筑领域，它被用于连接钢筋；在机械制造领域，它被用于固定机械设备的零部件。

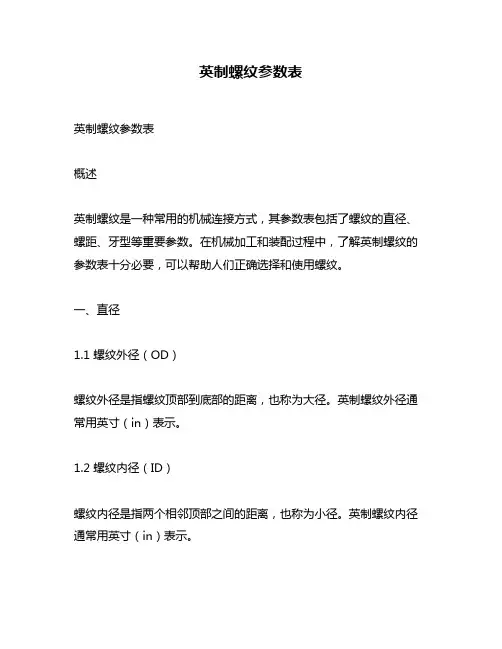

英制螺纹参数表英制螺纹参数表概述英制螺纹是一种常用的机械连接方式，其参数表包括了螺纹的直径、螺距、牙型等重要参数。
在机械加工和装配过程中，了解英制螺纹的参数表十分必要，可以帮助人们正确选择和使用螺纹。
一、直径1.1 螺纹外径（OD）螺纹外径是指螺纹顶部到底部的距离，也称为大径。
英制螺纹外径通常用英寸（in）表示。
1.2 螺纹内径（ID）螺纹内径是指两个相邻顶部之间的距离，也称为小径。
英制螺纹内径通常用英寸（in）表示。
二、牙型2.1 UNC型UNC型是最常用的牙型之一，其特点是牙距相等、牙深适中。
UNC 型适用于普通机械连接。
2.2 UNF型UNF型与UNC型类似，但其牙距更小，适用于需要更紧密连接的场合。
2.3 UNEF型UNEF型是一种细牙型，其牙距更小、牙深更浅。
UNEf型适用于对连接质量要求较高的场合。
三、螺距3.1 螺距（P）螺距是指相邻两个牙之间的距离，通常用英寸（in）表示。
在同一直径下，螺距越大，螺纹越松散；螺距越小，螺纹越紧密。
3.2 转角（θ）转角是指牙顶与轴线之间的夹角，通常为60度。
四、其他参数4.1 材料英制螺纹材料通常为碳钢、不锈钢、黄铜等。
4.2 长度英制螺纹长度分为全长和有效长度两种。
全长是指整个螺纹的长度，有效长度是指能够参与连接的部分长度。
4.3 精度等级英制螺纹精度等级有A、B、C三种。
其中A级精度最高，适用于对连接质量要求较高的场合。
总结英制螺纹参数表包括了直径、牙型、螺距等重要参数。
在机械加工和装配过程中，了解这些参数可以帮助人们正确选择和使用英制螺纹，并达到良好的连接效果。
公制英制螺纹对照表公制英制螺纹对照表随着全球化的深入发展，各国之间的贸易交流越来越频繁。
在这个背景下，标准化成为一个至关重要的问题。
在机械制造领域，公制单位和英制单位之间的转换特别重要。
而螺纹是机械制造中常用的连接方式之一，因此公制和英制螺纹之间的对照表尤为关键。
一、公制螺纹公制螺纹是指采用国际标准组织（ISO）的螺纹标准，被广泛应用于全球范围内的机械制造领域。
公制螺纹的单位是毫米（mm），按一定的螺距进行定义。
以下是常见的公制螺纹对照表：螺纹规格螺距（mm）螺纹峰高（mm）螺纹深度（mm）M1.6 0.35 0.23 0.14M2 0.4 0.26 0.16M2.5 0.45 0.29 0.19M3 0.5 0.33 0.21M4 0.7 0.46 0.29M5 0.8 0.54 0.34M6 1 0.65 0.41M8 1.25 0.88 0.56M10 1.5 1.15 0.73M12 1.75 1.33 0.89二、英制螺纹英制螺纹是指采用英国国家标准（BSW）或美国标准（UNC）的螺纹标准，主要应用于英美国家和其他使用英美标准的国家。
英制螺纹的单位是英寸（inch），螺纹尺寸用“1/”加上表示螺纹每英寸所含螺纹的数量来表示。
以下是常见的英制螺纹对照表：螺纹规格螺距（线数/英寸）1/4” - 20 205/16” - 18 183/8” - 16 167/16” - 14 141/2” - 13 135/8” - 11 113/4” - 10 107/8” - 9 91” - 8 8三、公制英制螺纹对照公制螺纹与英制螺纹之间并不存在精确的转换关系，但是在某些情况下可以进行近似对照。
以下是常见的公制英制螺纹对照表：公制规格英制规格M2 4-40M2.5 4-36M3 6-32M4 8-32M5 10-32M6 10-24M8 1/4” - 20M10 5/16” - 18M12 3/8” - 16这些对照关系可以帮助制造商和供应商在公制单位和英制单位之间进行连接，减轻了贸易交流的难度。
英制螺纹和公制螺纹1、英制螺纹和公制螺纹的区别公制螺纹是螺纹标准的一种，又称米制螺纹，与英制螺纹最大的区别是螺距用毫米计量。
有普通螺纹（牙型角60°）；梯形螺纹（牙型角30°）；锯齿形螺纹（牙型角33°）；方牙螺纹等几种。
英制也是螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
一寸等于8分，1/4 寸就是2分，如此类推。
公制螺纹的数字表示螺纹的距离。
英制螺纹的数字代表每英寸的牙数。
公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。
测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。
测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。
2.公制英制螺纹的表示方法：公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、中径19.793、小径18.631。
.3、公制英制单位的换算长度单位：1 英尺 = 12 英寸，3 英尺 = 1 码（yard），5280 英尺 = 1 英里（mile）1 英寸 = 2.54 厘米面积单位：1 英亩 = 43560 平方英尺（对比米制中，1 公顷 = 10000 平方米）。
容积单位（加仑分英式和美式两种，比较麻烦）：1 加仑 = 4 夸脱，1 夸脱 = 2 品托 1 加仑（英）= 3.785 升（1 升 = 1 立方分米） 1 加仑（英）= 4.546 升重量单位：基本单位是磅，1 磅 = 16 盎斯，1 吨（美）= 2000 磅。
螺纹外径公制和英制管螺纹标准螺纹换算标准李少波的螺纹外径公制和英制管螺纹标准螺纹换算标准①公称螺纹外径：分公制和英制两种ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。
3/4是四分之三英寸。
是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4″螺纹内径是20毫米。
它的表示方法应该是：ZG3/4″。
其中（″）是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8应分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2″螺纹的管子内径≈15毫米。
俗称4分。
ZG1″螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。
俗称1寸半。
.....。
锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
管螺纹都是英制的英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔日本工业标准使用公制。
JIS有明确的规定。
螺纹分二类，普通螺纹和管螺纹。
UN是普通螺纹，他的螺压角为60度。
GP是管螺纹，他的螺压角为55度。
3/8"-20BSF ，表示是惠氏细牙螺纹，螺纹的公称直径是3/8"（单位：英寸），对应的每英寸牙数是20。
BSF表示惠氏细牙，BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径，和螺距。
公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。
英制螺纹牌号表示方法（如：1/4-28 UNF-1B）
1/4 是螺纹大径（外径），以英寸计算，1 inch = 25.4 mm
28是指每英寸有28个螺纹即规定了螺距是多大
UNF是United Fine Thread，即英制细牙螺纹，有的是UNC，C指的是coarse，即粗牙
1B是公差精度等级，类似的等级还有2A，3A等等
英制统一螺纹标识
粗牙：UNC
细牙：UNF
特细牙：UNFF
定螺距：UN
其标准方法：
1）粗牙系列：3/8-16 UNC-2A(其中3/8英寸为螺纹直径，16为每英寸16牙（25.4mm ＝16牙，自
己算螺距），UNC为系列代号，2A为精度等级。
2）细牙系列：3/8-24 UNC-2A（细牙是24，大于粗牙16，小于特细32，）
3）特细牙系列：3/8-32 UNFF-2A
4)定螺距系列：3/8-20 UN-2A（定螺距20牙，25.4/20≈1.25mm）
电解亚铅镀锌板。
就是在冷轧板表面镀上了锌层。
英制螺纹外径计算公式(一)英制螺纹外径计算公式1. Unified National Coarse (UNC) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个1/2英寸直径的UNC螺纹，螺距为13。
根据公式计算可得： OD = 1/2 - * 13 = - = 英寸2. Unified National Fine (UNF) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个3/8英寸直径的UNF螺纹，螺距为20。
根据公式计算可得： OD = 3/8 - * 20 = - = -英寸3. British Standard Whitworth (BSW) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个1英寸直径的BSW螺纹，螺距为10。
根据公式计算可得： OD = 1 - * 10 = 1 - = -英寸4. British Standard Fine (BSF) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个7/16英寸直径的BSF螺纹，螺距为14。
根据公式计算可得： OD = 7/16 - * 14 = - = -英寸5. Metric Coarse (M) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个M10直径的Metric Coarse螺纹，螺距为。
根据公式计算可得： OD = 10 - * = 10 - = 毫米6. Metric Fine (MF) 螺纹计算公式•公式：OD = D - * P•其中，OD表示螺纹外径，D表示螺纹直径，P表示螺距例子：假设有一个M14直径的Metric Fine螺纹，螺距为。
英制螺纹外径计算公式(二)英制螺纹外径计算公式在机械制造和装配过程中，我们经常需要计算螺纹的外径。
下面列举了一些常用的英制螺纹外径计算公式，并给出了具体的实例解释。
1. 单位螺纹外径计算公式单位螺纹外径是指螺纹的最大外径，通常用字母”D”表示。
单位螺纹外径计算公式如下：D = Major Diameter + 2/N其中，Major Diameter表示主要直径，N表示螺纹的线数。
以下是一个实际例子：假设有一个螺纹，主要直径为英寸，线数为20，那么单位螺纹外径的计算结果为：D = + 2/20 = + = 英寸所以，该螺纹的单位螺纹外径为英寸。
2. 整体螺纹外径计算公式整体螺纹外径是整个螺纹外径的最大值，通常用字母”D1”表示。
整体螺纹外径计算公式如下：D1 = Major Diameter + /N以下是一个实际例子：假设有一个螺纹，主要直径为英寸，线数为10，那么整体螺纹外径的计算结果为：D1 = + /10 = + = 英寸所以，该螺纹的整体螺纹外径为英寸。
3. 基础螺纹外径计算公式基础螺纹外径是螺纹的实际使用直径，通常用字母”D2”表示。
基础螺纹外径计算公式如下：D2 = Major Diameter - (2 * P * N) / TAN(30°)其中，P表示螺距，N表示螺纹的线数，TAN(30°)是一个固定的值。
以下是一个实际例子：假设有一个螺纹，主要直径为英寸，线数为16，螺距为英寸，那么基础螺纹外径的计算结果为：D2 = - (2 * * 16) / TAN(30°) = - 2 = 英寸所以，该螺纹的基础螺纹外径为英寸。
总结本文介绍了英制螺纹外径的计算公式，并通过实例进行了解释。
这些公式可以帮助我们在机械制造和装配过程中准确地计算螺纹的外径，为工程和生产提供参考和指导。
希望本文对您有所帮助！。
英制螺纹长度【原创版】目录1.英制螺纹的定义和标准2.英制螺纹的长度计算方法3.英制螺纹长度的测量工具和方法4.英制螺纹长度的常见问题和解决方法5.英制螺纹长度的应用领域正文英制螺纹，又称为英国标准螺纹，是按照英国标准制定的一种螺纹标准。
它在工程领域中广泛应用，尤其在北美和英国地区。
英制螺纹的长度计算是一个比较复杂的过程，需要根据螺纹的直径、螺距和螺纹的圈数等因素进行计算。
其中，螺距是螺纹的一个重要参数，它决定了螺纹的紧密程度和螺纹的长度。
在计算英制螺纹长度时，一般采用以下公式：长度=螺距×圈数。
其中，螺距是螺纹的一个特征尺寸，通常以英寸为单位表示。
圈数则是指螺纹绕轴线旋转一圈所经过的螺纹数量。
在实际操作中，由于螺纹的直径和螺距的不同，计算结果可能会有所差异。
因此，对于复杂的螺纹，需要借助专业的计算工具或软件进行计算。
英制螺纹长度的测量工具主要包括卡尺和螺纹量规。
卡尺是一种常用的测量工具，它可以直接测量螺纹的长度。
螺纹量规则是一种专门用于测量螺纹的工具，它可以精确地测量螺纹的长度、直径和螺距等参数。
在测量英制螺纹长度时，应选择合适的测量工具，并按照标准方法进行测量，以确保测量结果的准确性。
在实际应用中，由于英制螺纹的长度计算和测量都比较复杂，因此，可能会出现一些常见问题，如计算结果不准确、测量工具选择不当等。
对于这些问题，应采取相应的解决方法，如选择专业的计算工具或软件进行计算，选择合适的测量工具，按照标准方法进行测量等。
英制螺纹长度的应用领域广泛，它主要用于螺纹连接和螺纹固定等。
例如，在机械制造中，英制螺纹常用于螺母和螺栓的连接，以实现轴和轴套的固定。
在汽车制造中，英制螺纹也常用于车轮和刹车盘的连接，以实现车轮的固定和刹车盘的转动。
