定向钻穿越施工作业指导书

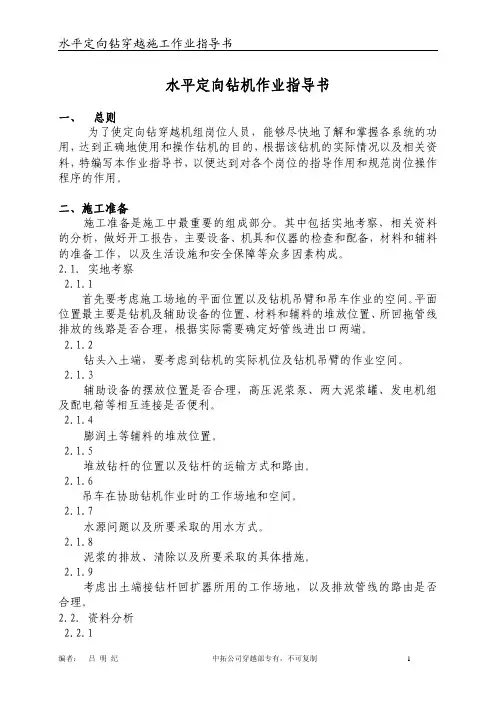

水平定向钻机作业指导书一、总则为了使定向钻穿越机组岗位人员，能够尽快地了解和掌握各系统的功用，达到正确地使用和操作钻机的目的，根据该钻机的实际情况以及相关资料，特编写本作业指导书，以便达到对各个岗位的指导作用和规范岗位操作程序的作用。

二、施工准备施工准备是施工中最重要的组成部分。

其中包括实地考察，相关资料的分析，做好开工报告，主要设备、机具和仪器的检查和配备，材料和辅料的准备工作，以及生活设施和安全保障等众多因素构成。

2.1．实地考察2.1.1首先要考虑施工场地的平面位置以及钻机吊臂和吊车作业的空间。

平面位置最主要是钻机及辅助设备的位置、材料和辅料的堆放位置、所回拖管线排放的线路是否合理，根据实际需要确定好管线进出口两端。

2.1.2钻头入土端，要考虑到钻机的实际机位及钻机吊臂的作业空间。

2.1.3辅助设备的摆放位置是否合理，高压泥浆泵、两大泥浆罐、发电机组及配电箱等相互连接是否便利。

2.1.4膨润土等辅料的堆放位置。

2.1.5堆放钻杆的位置以及钻杆的运输方式和路由。

2.1.6吊车在协助钻机作业时的工作场地和空间。

2.1.7水源问题以及所要采取的用水方式。

2.1.8泥浆的排放、清除以及所要采取的具体措施。

2.1.9考虑出土端接钻杆回扩器所用的工作场地，以及排放管线的路由是否合理。

2.2．资料分析2.2.1根据甲方提供的资料进行认真分析，尤其是地质资料更加重要。

2.2.2认真穿越路由的实际情况，研判并落实地下管线及地下构筑物、河流或湖泊的深度等情况。

2.3．开工报告2.3.1要求开工报告的内容本着实事求是的原则，严谨认真的态度去根据甲方提出的各项标准来制订，应该是对工程的施工起到切实可行的、具有指导性的施工文件。

2.3.2开工报告的实施方案要求具体化，应充分考虑到施工中可能出现的各类问题，对施工中的困难要有清醒的认识。

2.4．设备及机具2.4.1确定水平定向钻机状态完好，燃油箱要加满油，便于装卸车。

5.4定向穿越施工 5.4.1场地准备 5.4.1.1一般要求道路和场地对定向钻穿越至关重要，甚至可以说道路和场地准备工作，占水网地区穿越工程量的一半。

在设备进场前要花很大的精力做好道路和场地修建工作。

a ）首先必须选好设备进场道路，路面宽度不小于3.5m 的等级公路；桥洞的限高不能低于4.5m ，道路转弯半径不小于10m 。

b ）现有道路宽度、转弯半径不足处，应就地加宽；桥涵限重及限高不够的地方，要绕行或采取其他相应的措施。

c ）无路可行需自行修路之处，要尽量选择旱田或高地；如只有水田时则应先排水，再凉晒，后修路。

处于雨季不宜凉晒及工期较紧时，可直接铺设专用路板。

d ）钻机侧的场地选择余地很小，因为要对准入土点，一般占地为3500m 2，其中设备停放场地大于30×40m ，当地的地耐力不足10t 之处，均需铺设路板，一般布置见上图。

e ）泥浆池开挖，出入土点各一个，位置在设备停放场地之外，并根据地形选择，均选在出入土点的前方附近。

f)泥浆池的大小根据泥浆用量选定，应比预计泥浆用量大20%。

Q s=0.785（d12+d22+……+dn2）Lk=2438.42 m3其中：Q s—泥浆用水量（m3）d1……dn—每次扩孔的直径（m），本穿越采用从36英寸到44英寸2次扩孔，40英寸一次清孔。

L—穿越实际长度595.88 mk—泥浆损耗系数，这时取2.5。

实际应比预计泥浆用量大20%，所以泥浆池出、入土点各一个，其大小为750 m3和660 m3。

5.4.1.2钻机侧道路及场地的选择a）道路入土侧在农田上修建道路（铺路板）20m到达设备场地。

b）场地铺设路板，围出场地边界，其中设备用地40×80m，其中泥浆池用地15×22×2 m3。

5.4.1.3管道安装侧道路及场地选择a）道路出土侧位于大闸江西侧，曹娥江大堤南侧农田内，但出土点位置与现状道路尚有一定的距离（约300米），因此需修建一定的施工便道，以便管车可到达出土点侧附近，然后利用挖机运送。

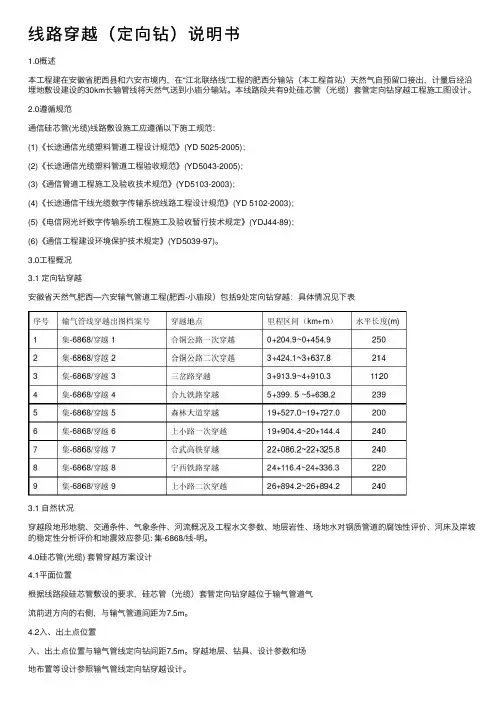

线路穿越（定向钻）说明书1.0概述本⼯程建在安徽省肥西县和六安市境内，在“江北联络线”⼯程的肥西分输站（本⼯程⾸站）天然⽓⾃预留⼝接出，计量后经沿埋地敷设建设的30km长输管线将天然⽓送到⼩庙分输站。

本线路段共有9处硅芯管（光缆）套管定向钻穿越⼯程施⼯图设计。

2.0遵循规范通信硅芯管(光缆)线路敷设施⼯应遵循以下施⼯规范：(1)《长途通信光缆塑料管道⼯程设计规范》(YD 5025-2005)；(2)《长途通信光缆塑料管道⼯程验收规范》(YD5043-2005)；(3)《通信管道⼯程施⼯及验收技术规范》(YD5103-2003)；(4)《长途通信⼲线光缆数字传输系统线路⼯程设计规范》(YD 5102-2003)；(5)《电信⽹光纤数字传输系统⼯程施⼯及验收暂⾏技术规定》(YDJ44-89)；(6)《通信⼯程建设环境保护技术规定》(YD5039-97)。

3.0⼯程概况3.1 定向钻穿越安徽省天然⽓肥西—六安输⽓管道⼯程(肥西-⼩庙段）包括9处定向钻穿越：具体情况见下表3.1 ⾃然状况穿越段地形地貌、交通条件、⽓象条件、河流概况及⼯程⽔⽂参数、地层岩性、场地⽔对钢质管道的腐蚀性评价、河床及岸坡的稳定性分析评价和地震效应参见: 集-6868/线-明。

4.0硅芯管(光缆) 套管穿越⽅案设计4.1平⾯位置根据线路段硅芯管敷设的要求，硅芯管（光缆）套管定向钻穿越位于输⽓管道⽓流前进⽅向的右侧，与输⽓管道间距为7.5m。

4.2⼊、出⼟点位置⼊、出⼟点位置与输⽓管线定向钻间距7.5m。

穿越地层、钻具、设计参数和场地布置等设计参照输⽓管线定向钻穿越设计。

4.3管材和防腐穿越段钢管均为φ140×4.5 10#⽆缝钢管。

⽆缝钢管执⾏标准《输送流体⽤⽆缝钢管》（GB/T 8163-1999），钢管不做外防腐。

4.4焊接、检验定向钻穿越套管焊接采⽤符合《碳钢焊条》（GB/T5117-1995）的E4303，推荐采⽤⼿⼯焊进⾏焊接，焊⼝进⾏渗透检测，检测严格按照《压⼒容器⽆损检测》JB4730-94要求执⾏。

本工程为某市某天然气管道工程，管道全长50公里，管径为DN1000mm，设计压力为4.0MPa。

管道沿线需穿越多条河流、公路、铁路等障碍物，其中穿越河流段长度为10公里，采用定向钻穿越技术。

二、施工方案1. 施工工艺（1）测量放线：根据设计图纸和现场实际情况，确定穿越点位置，进行测量放线，确保钻机中心线与入土点、出土点成一条直线。

（2）钻机就位：将钻机放置在入土点场地，确保钻机稳定，调整钻机方向，使其与设计穿越方向一致。

（3）钻孔：启动钻机，进行钻孔作业。

在钻孔过程中，实时监测钻孔方向、深度、孔径等参数，确保钻孔质量。

（4）扩孔：根据设计要求，对钻孔进行扩孔，扩孔直径应大于管道直径，以满足管道敷设要求。

（5）导向孔开挖：在扩孔完成后，进行导向孔开挖，确保导向孔直径与管道直径一致。

（6）发送沟：在导向孔两侧开挖发送沟，用于管道敷设。

（7）泥浆配比：根据现场地质条件和钻孔需求，进行泥浆配比，确保泥浆性能满足施工要求。

（8）设备进场、安装管线：将管道、防腐层等设备运至现场，进行安装。

（9）回托设备离场：完成管道敷设后，将钻机等设备离场。

（10）清理中泥浆、地貌恢复：对施工过程中产生的泥浆进行清理，恢复地貌。

2. 施工技术要求（1）施工前，组织相关人员熟悉设计图纸、设计文件及施工验收规范，确保施工质量。

（2）严格执行设计图纸和规范标准，各工种施工人员要严格执行本工种的操作规范。

（3）各工种的工序施工完毕，要认真搞好质量自检互检工作。

（4）加强施工过程中的安全监管，确保施工安全。

3. 质量保证措施（1）加强施工过程控制，确保钻孔质量、扩孔质量、导向孔开挖质量等。

（2）对施工过程中产生的泥浆进行检测，确保泥浆性能满足施工要求。

（3）加强施工人员培训，提高施工人员素质。

（4）加强施工过程中的质量控制，确保管道敷设质量。

三、工期保证措施1. 合理安排施工计划，确保施工进度。

2. 加强施工过程中的协调管理，确保各工序顺利进行。

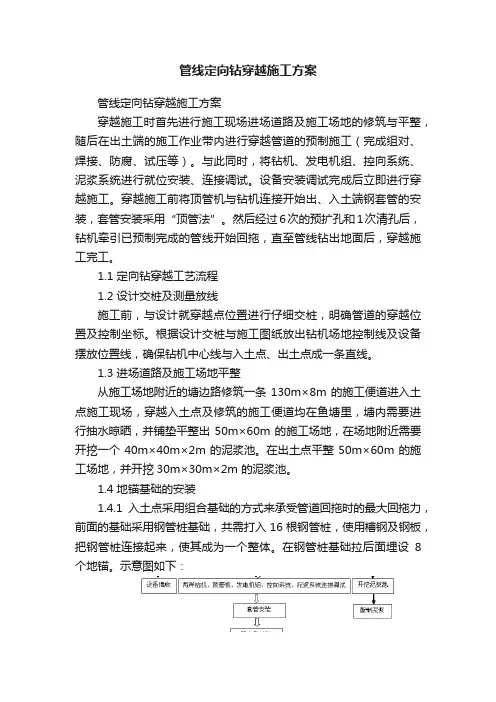

管线定向钻穿越施工方案管线定向钻穿越施工方案穿越施工时首先进行施工现场进场道路及施工场地的修筑与平整，随后在出土端的施工作业带内进行穿越管道的预制施工（完成组对、焊接、防腐、试压等）。

与此同时，将钻机、发电机组、控向系统、泥浆系统进行就位安装、连接调试。

设备安装调试完成后立即进行穿越施工。

穿越施工前将顶管机与钻机连接开始出、入土端钢套管的安装，套管安装采用“顶管法”。

然后经过6次的预扩孔和1次清孔后，钻机牵引已预制完成的管线开始回拖，直至管线钻出地面后，穿越施工完工。

1.1 定向钻穿越工艺流程1.2 设计交桩及测量放线施工前，与设计就穿越点位置进行仔细交桩，明确管道的穿越位置及控制坐标。

根据设计交桩与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。

1.3 进场道路及施工场地平整从施工场地附近的塘边路修筑一条130m×8m的施工便道进入土点施工现场，穿越入土点及修筑的施工便道均在鱼塘里，塘内需要进行抽水晾晒，并铺垫平整出50m×60m的施工场地，在场地附近需要开挖一个40m×40m×2m的泥浆池。

在出土点平整50m×60m的施工场地，并开挖30m×30m×2m 的泥浆池。

1.4 地锚基础的安装1.4.1入土点采用组合基础的方式来承受管道回拖时的最大回拖力，前面的基础采用钢管桩基础，共需打入16根钢管桩，使用槽钢及钢板，把钢管桩连接起来，使其成为一个整体。

在钢管桩基础拉后面埋设8个地锚。

示意图如下：钢管桩钻机基础地锚坑穿越方向15m基础连接部部1.4.2出土点采用组合基础的方式来锚固钻机，基础采用沉箱做基础，沿沉箱周围共需打入4根钢管桩，并把钢管桩和沉箱焊接连接起来，使其成为一个整体。

在沉箱基础拉前、后面各埋设2个地锚。

1.5钻机选取及配套设备就位1.5.1施工过程中先将钻机就位在穿越中心线位置上，钻机就位完成后，进行系统连接、试运转，保证设备正常工作。

定向钻穿越方案顶管穿越工程施工方案内蒙古xxxxxx公司二。

一四年七月二十二日—、工程简介穿越点位于甘肃省泾川县，桩号BN068, BN069;钢筋混凝土套管(DRC 1800* GIIIB JC/T640 水平长度64m。

二、施工方法顶管穿越施工设备主要包括千斤顶、液压站、发电机、工具管、顶铁以及运土设备等。

施工前开挖操作坑，将设备安装就位，吊装套管、安装密封圈，利用液压千斤顶顶推套管，每顶进一定行程，退回顶缸。

操作人员进入套管内挖土外运，然后加入顶铁或套管继续顶进，循环作业，直至套管顶至对面接收坑。

拆除设备，清理套管内余土，进行主管穿越。

三、施工准备1、组织施工人员熟悉施工图，进行技术交底，探讨质量保证措施。

2、开工前，预先与公路主管部门联系。

按照路政部门的要求办理穿越施工手续，按照路政部门的要求设置对应的警示桩。

3、向路政等有关部门了解清楚穿越地段内地下是否有通讯路线，管道等设施对于此类设施应向主管部门的有关人员现场指定位置，人工开挖，使之暴露。

保护方案应得到主管部门认可。

4、顶管设备、配套设备及各种机具材料准备齐全。

5、对操作工人进行技术交底，使其掌握施工技术要求、质量要求及安全要求。

6、设置明显的警戒标志和隔离带。

四、顶力计算工程施工采用DRC1800*180*钢筋混凝土涵管。

根据总顶力经验计算公式F=n • G • L其中n——土质粘住系数G-一每米套管白重L-一顶管长度每米套管白重=材料密度X每米套管体积=2.4强103kg/m3x 兀x ( 1.082-0.92) x 1m=2.74t顶管长度按64m计算，土质按粘土、粉质粘土，含水量较小时，挖后能短期形成土拱，土质系数 1.5-2.总顶力=n - G • L=2X 2.74 x 64=350t土质按密实砂土、含水量大的粘土、亚粘土，挖后不能形成土拱，土质系数3-4.总顶力=n - G • L=4X 2.74 x 64=700t根据以上计算、结合粘土系数选择 1.5-2,穿越地段为马兰黄土，含水量较小，套管长度64米，根据计算，总阻力为350T,本次施工采用双作业液压千斤顶QYS320T*2台，设备总顶力640T进行施工。

1.1.1.顶管越线施工根据图纸要求采取顶管穿越3处，结合现场实际，施工单位根据以往施工经验觉得定向钻优于顶管。

1.1.2.顶管穿越施工技术措施2.8.4.1作业场地准备根据本工程特点采用泥水平衡全断面掘进机施工，顶管机为道路1端，用挖掘机将作业场地适当平整后并回反复碾压作业场地，使作业场地变得更加密实，然后在场地内铺垫1层枕木排。

以便顶管作业机固定，顶管机进场就位和泥浆膨润土的运输。

顶管机摆放位置下面需再铺垫一层厚约14mm的钢板，以保证顶管机的稳定，钢板铺垫面积为：15×3=45m2。

2.8.4.2场地设备布置为保证夜间施工作业的现场照明，沿着围栏每间隔1根镀锌管安装1个防爆照明灯，共计防暴照明灯20个。

顶管机作业场地布置设备包括：顶管机、泥浆泵、泥浆搅拌回收处理系统、柴油发电机组、司钻操作控制室、工具配件室、吊车、泥浆澎润土堆放场地、柴油储存罐、掘进机堆放场地、泥浆澎润土加料场地、泥浆沉淀池、泥浆返回池等。

2.8.4.3锚固坑安装就位为了保证掘进机的稳固，需要将掘进机固定在预制好的锚固箱上，锚固坑安放在锚固坑内。

锚固坑的位置应根据穿越入土点位置、入土角和钻机钻架高度确定。

安装时应用GPS进行定位、电子经纬仪和水准仪进行准确定位。

锚固箱应顺着已经开挖好的锚固坑位置安放，锚固箱安装就位后，向锚固箱内注满清水。

2.8.4.4设备进场安装调试1) 设备安装为保证设备安装顺利进行，防止设备因作业场地限制而发生拥挤现场。

设备进场安装应按照先后顺序进行。

设备进场安装顺利为：掘进机安装→掘进机操作控制室安装→泥浆系统安装→泥浆泵安装→钻杆摆放就位→其他设备安装就位锚固箱安装就位后，用吊车配合，将钻机及配套设备连接安装就位，根据电力线路穿越中心线，调整钻机的左右位置，使钻机中心线与电力线路穿越中心线重合；根据设计图纸提供的入土角调整钻机高度，使钻机的行走轨道与水平面的夹角与设计的入土角相吻合。

其它动力系统、泥浆系统按平面布置摆放在相应的位置。

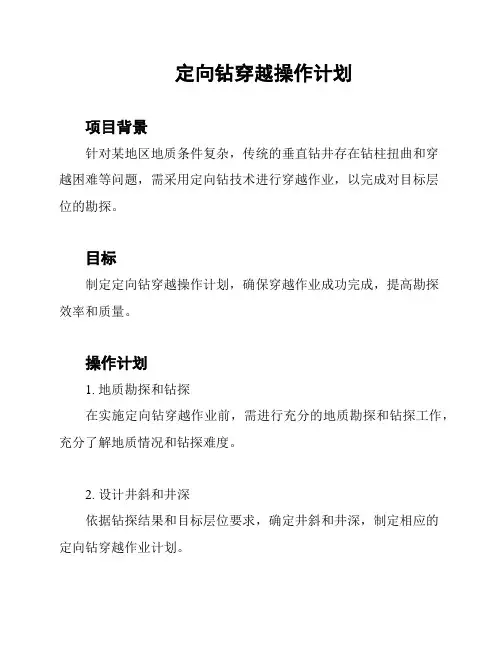

定向钻穿越操作计划
项目背景
针对某地区地质条件复杂，传统的垂直钻井存在钻柱扭曲和穿
越困难等问题，需采用定向钻技术进行穿越作业，以完成对目标层
位的勘探。

目标
制定定向钻穿越操作计划，确保穿越作业成功完成，提高勘探
效率和质量。

操作计划
1. 地质勘探和钻探
在实施定向钻穿越作业前，需进行充分的地质勘探和钻探工作，充分了解地质情况和钻探难度。

2. 设计井斜和井深
依据钻探结果和目标层位要求，确定井斜和井深，制定相应的
定向钻穿越作业计划。

3. 选择定向钻具和测量工具
根据井斜和井深要求，选择适合的定向钻具和测量工具，确保钻井精度和测量准确。

4. 建立定向控制点
根据设计要求，建立定向控制点，定期进行测量和校正。

5. 开始钻进
将钻进工具送入钻井孔中，并按照设计要求调整井口。

6. 监测和测量
定期实施定向钻井工具和测量工具的监测和测量，及时调整井斜和井深。

7. 完成定向穿越
在钻至目标层位时，切换定向钻具，实施穿越作业。

安全措施
1. 组织涉及人员进行安全培训，确保安全意识和操作规范。

2. 设计合理的井口结构，确保井口稳固、通畅。

3. 定期对井口和井下环境进行安全检查，排除操作隐患。

结论
定向钻穿越作业需要充分的地质勘探和钻探工作，制定合理的钻井计划和选用合适的钻具和测量工具。

通过实施监测和测量，确保钻井精度和测量准确。

同时，建立安全措施，提高作业安全性。

文档标题：定向钻穿越施工方案一、引言定向钻穿越施工是一种在地下进行管线穿越的先进技术。

它通过使用特殊设备和工艺，能够在不破坏地面和地下设施的情况下，将管线从一个地点穿越到另一个地点。

本文将介绍定向钻穿越施工方案的具体步骤和注意事项。

二、施工前的准备工作1. 确定穿越点和目标点：在施工前，需要准确定位穿越点和目标点，并对地下情况进行详细勘测和分析。

根据地下管线的位置和深度等因素，确定合适的穿越方案。

2. 设计施工方案：根据勘测结果，设计出适用于该穿越项目的施工方案。

方案中需要包括钻孔位置、深度、直径以及穿越管线的材料和型号等信息。

3. 申请相关许可：在开始施工前，需要向相关部门申请相应的许可证和施工许可。

这样可以确保施工符合安全规范和法律法规要求。

4. 安全措施：在实际施工中，需要严格按照安全操作规程进行作业，确保施工人员和周围环境的安全。

三、施工步骤1. 地面准备：在施工前需要清理施工区域的地面，并确保没有其他设施或障碍物。

2. 钻孔准备：首先，根据设计要求和方案，在穿越点附近选择合适的起钻点，并对起钻点进行准确标定。

然后，根据施工方案，选择合适的定向钻机和钻头。

钻孔前需要清理孔道，并确保钻孔位置的准确。

3. 进行钻孔：将钻头插入起钻点，启动定向钻机，按照设定的角度和深度进行钻孔。

在钻孔过程中，需要不断注入冷却液，以保持钻头的正常工作温度。

4. 定向控制：通过控制定向钻机的参数，如转速和推力，控制钻孔的方向和姿态。

通过仔细监控仪表和导向系统，确保钻孔的准确性。

5. 管线安装：完成钻孔后，使用合适的工具和设备，将管线引入钻孔，并将其固定在目标位置。

根据需要，可以使用液压设备或其他工具对管线进行调整和连接。

6. 施工结束：管线安装完毕后，对施工区域进行清理，并检查管线的完整性和连接情况。

确保安全合格后，结束施工。

四、施工注意事项1. 严格遵守施工方案和操作规程，确保施工安全和质量。

2. 在施工过程中，严禁使用损坏或老化的设备和工具。

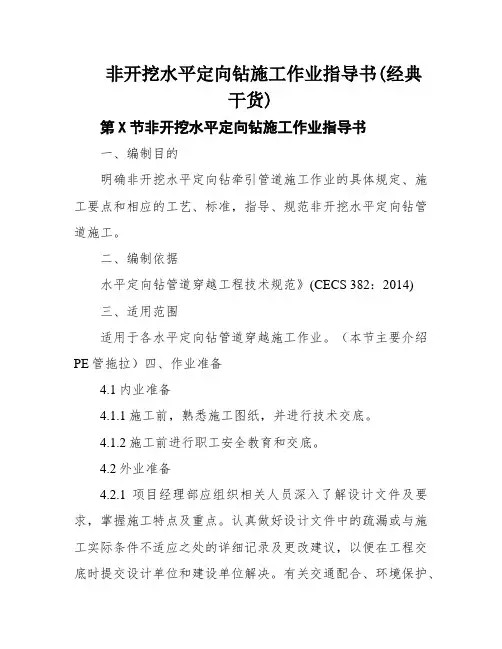

非开挖水平定向钻施工作业指导书(经典干货)第X节非开挖水平定向钻施工作业指导书一、编制目的明确非开挖水平定向钻牵引管道施工作业的具体规定、施工要点和相应的工艺、标准，指导、规范非开挖水平定向钻管道施工。

二、编制依据水平定向钻管道穿越工程技术规范》(CECS 382：2014)三、适用范围适用于各水平定向钻管道穿越施工作业。

（本节主要介绍PE管拖拉）四、作业准备4.1内业准备4.1.1施工前，熟悉施工图纸，并进行技术交底。

4.1.2施工前进行职工安全教育和交底。

4.2外业准备4.2.1项目经理部应组织相关人员深入了解设计文件及要求，掌握施工特点及重点。

认真做好设计文件中的疏漏或与施工实际条件不适应之处的详细记录及更改建议，以便在工程交底时提交设计单位和建设单位解决。

有关交通配合、环境保护、市政设施拆迁及防护等问题，也应在工程交底时提交建设单位解决。

4.2.2施工前应根据施工需要，做如下施工准备：1、图纸校核：查阅工程施工地点的管线布置情况，并在现场进行校核，在现场找出图纸标示的管线；2、现场探测：利用地下管线探测仪器对地下管线的分布、位置、走向、管径进行调查探测；3、联系管线单位：主动联系各管线单位到现场确认和交底。

管线调查清楚以后，按照管线顶进的路线描绘地下管线和地下障碍物的布置图；4、工程地质和水文地质有关资料；5、气象资料,特别注意降水和冰冻资料；6、当地政府环保、职业健康安全、公用设施保护等方面的有关文件；7、工程用地情况，交通运输条件及施工排水条件；4.2.3施工丈量的内容：1）核对设想单位提供的永久水准点、控制点，建立临时水准点、轴线桩；2）测定管道中线、附属构筑物位置，标出地面上定桩，核定与规划桩相应关系，并标出与管线冲突的地上、地下构筑物位置；3）核对新建高程与既有工程衔接的位置和高程；4）施工边线，堆土、堆料边界及临时用地规模；5）施工设置的临时水准点、轴线桩、高程桩，必须经过复核后方可使用，并定期核对。

管道定向钻穿越工程施工方案施工前准备：1.调研和勘测：确定穿越路径，包括穿越的障碍物、地下水情况等，并进行地质勘探。

2.设计方案：根据勘测结果，进行工艺设计和机械选型，确定工程方案。

施工步骤：一、准备工作1.打开工地：清理施工现场，确保安全；布置施工标志，限制施工范围。

2.设置作业平台：建立机械安装平台和作业平台。

3.安装定向钻机：在作业平台上进行定向钻机的组装和调试。

二、进场施工1.定位导向钻穿越点：使用测量设备，确定导向钻穿越点的水平和垂直位置。

2.钻孔：根据设计要求，使用定向钻机进行钻孔，直至达到预定地点。

3.安装钻杆：在钻孔的同时，一边注入泥浆，一边安装钻杆，确保管道能够顺利钻穿。

三、管道穿越1.钻头更换：在到达目标地点后，根据需要更换钻头。

2.钻穿越：继续使用定向钻机进行钻穿越，直到完成。

3.引导管道安装：当钻头到达终点后，通过拆卸部分定向钻机，将管道连接到钻头，然后用拉线将管道引导至出口。

4.固定管道：使用适当的方法，将管道固定在穿越障碍物下方。

四、施工完工1.测试管道：通过对管道进行压力测试和泄漏测试，确保管道的质量和安全。

2.还原工地：清理施工现场，撤除施工标志，恢复原状。

施工安全：1.遵守相关法律法规和施工规范，确保施工的合法性和安全性。

2.严格执行安全操作规程，提供必要的安全培训和防护设备。

3.进行现场巡查和监测，及时发现和处理施工中的安全隐患。

4.合理安排施工进度，避免施工与现有设施的碰撞和冲突。

通过以上方案，我们可以实现对地下障碍物的穿越，安全、高效地完成管道定向钻穿越工程。

但需要注意的是，由于每个工程的特点不同，具体施工方案需要根据现场实际情况进行调整和优化。

管道定向钻穿越专项施工方案引言管道定向钻（Horizontal Directional Drilling，HDD）是一种应用广泛的地下施工技术，用于在无需挖掘表面的情况下穿越各种障碍物，如道路、河流、建筑物等，从而实现地下管道的铺设。

本文将详细介绍管道定向钻穿越专项施工方案的实施步骤及注意事项。

施工前准备在进行管道定向钻穿越施工之前，需要进行充分的准备工作。

这包括：1.设计方案：根据具体情况确定穿越管道的长度、深度、角度等关键参数，并制定合理的设计方案。

2.选址勘察：对施工地点进行详细勘察，确定地质条件、地下管线分布等情况。

3.施工计划：制定详细的施工计划，包括施工路线、安全措施、人员配备等内容。

4.设备准备：准备好必要的钻探设备、管道材料、管道连接器等施工所需的设备和材料。

施工步骤步骤一：场地准备在施工现场进行道路封闭、施工区域划分、设备布置等准备工作，确保施工安全顺利进行。

步骤二：钻孔定向1.在设计好的位置进行钻井，确保钻孔的方向和深度符合设计要求。

2.使用定向钻机按设计方案进行定向钻孔作业，实现管道穿越目标障碍物。

步骤三：管道铺设1.在完成钻孔后，对管道进行预置和下沉，确保管道顺利穿越。

2.将管道逐段连接并沿着设计好的路径铺设到目标位置。

步骤四：施工验收对整个施工过程进行综合验收，确保管道定向钻穿越施工符合设计要求和安全标准。

施工注意事项1.深入了解地下管线分布情况，避免对原有管线造成损坏。

2.严格按照设计方案进行施工，避免发生偏差和事故。

3.定期进行施工现场检查和安全评估，确保施工过程安全可靠。

结语管道定向钻穿越专项施工是一项复杂而重要的地下工程施工技。

燃气管道定向钻穿越作业指导书1.总则1.1目的为确保燃气管道工程的全面实施，使监理工作做到程序化、制度化、专业化、规范化，并通过对设计文件、技术标准、相关施工及验收规范的正确执行，确保工程质量，特编制本燃气管道定向钻穿越作业指导书。

1.2范围本作业指导书只适用于燃气管道定向钻穿越施工作业指导。

2.编制依据2.1本公司编制燃气管道质量体系文件2.2设计文件指定的技术标准、施工及验收规范，主要规范如下：（1）《输气管道工程设计规范》 GB50251—2003；（2）《油气输送管道穿越工程设计规范》 GB50423—2007；(3)《油气输送用钢制弯管》 SY/T5257—2004；（4）《管道干线标记设置技术规定》 SY/T6064—2011；(5)《建筑结构荷载规范》（2006年版） GB50009—2012；（6）《建筑物抗震设计规范》 GB50011—2010；（7）《石油建设工程质量检验评定标准管道穿跨越工程》 SY4207—2007；2.4施工承包单位编制的《施工组织设计(方案)》2.5设计说明文件2.6线路工程施工技术要求3.基本规定1.基本规定：A．施工前，应进行地质勘察和技术交底，施工单位进行原始资料的填写和整理汇总。

B．施工应按照设计文件要求组织施工。

C．燃气管道穿越其他埋地管道、线缆时，应按照国家有关规定和相关要求及设计要求对其进行保护，不得损坏被穿越的这些设施。

D．燃气管道穿越线缆时，其净距不应小于0.5m。

E．燃气管道穿越其他地下管道时，其净距不宜小于0.3m。

如受到条件限制，净距达不到0.3m时，两管间应设置柔软的绝缘隔离物，并应固定可靠。

4．燃气管道定向钻穿越施工程序及技术要求、材料4.1燃气管道定向钻穿越施工工艺流程图：（见图1）4.2燃气管道定向钻穿越施工技术要求4.2.1测量放线（1）测量放线前，应根据设计给出的控制桩位、设备情况、工程情况、地形地貌等编制施工场地平面布置图。

水平定向钻作业指导书水平定向钻作业指导书1 1 适用范围适用范围适用范围1.1 定向钻穿越适用于管道及电缆、光缆等钢套管穿越湖泊、沼泽、河流、公路、铁路、建筑物及其它不宜进行开挖施工的地段。

1.2 穿越段地层为非卵石土壤。

1.3 穿越点有安装钻机和管线组焊场地，地下无其它不明障碍物。

1.4 穿越管道直径不大于φ720mm，穿越长度≤1500m，穿越管段的最小覆土厚度≥6m，最大覆土厚度≤30m。

2 2 施工原理及特点施工原理及特点施工原理及特点2.1 施工原理水平定向钻机在要穿越的障碍物一侧，沿预定轨道钻一导向孔，钻头在障碍物一侧设计穿越点入土，从障碍物另一侧出土，然后卸下钻头换上扩孔器并连接要穿越钢管，用钻机通过钻杆把要敷设在障碍物下面的管道或钢套管沿导向孔回拖到钻机一侧的地面上出土。

其原理是：钻机通过钻杆推动钻头沿设计曲线旋转前进，泥浆通过钻杆内部输送至钻头，从钻头的水嘴喷射冲刷钻头前端的泥土，起到减少钻头旋转和推进的阻力，同时冷却润滑钻头、粘结固定孔壁。

钻头的钻进位置及钻进方向由控向系统和泥浆的配比来控制。

钻头的位置及钻进方向由钻挺内的信号棒发送信息，利用有线式控向方式向控向员提供信息，由控向员根据计算机提供的钻头在孔内的位置参数实行控制。

定向钻穿越示意图见下图一。

图一：定向钻钻孔示意图2.2 定向钻穿越施工特点2.2.1 施工质量好。

采用定向钻穿越敷设管道，其埋深能够满足设计要求，避免了常规开挖穿越埋深不足的隐患。

2.2.2 施工周期短，一般为大开控工期的三分之一。

2.2.3 施工占地少，避免了大开挖对环境造成的破坏，可最大极度地减少工农业生产的影响。

2.2.4 社会效益好。

避免了对已建基础设施的损坏，确保了航运、公路、铁路等交通工具的正常畅通，不影响人民群众正常生活、工作秩序。

2.2.5 节省工程投资。

节省大量的人工及土方工程费用。

3 施工程序注：⑴、钻前准备包括设备试运、配制泥浆，控制参数标定。

非开挖水平定向钻施工作业指导书(经典干货)和协调管理负责工程技术管理和技术交底负责施工现场的组织和管理，协调各方面工作负责对施工过程中的质量进行检查和控制负责材料的管理和调配负责施工资料的收集整理和管理负责工程造价的核算和管理负责安全管理和施工现场的安全保障负责施工测量工作负责施工试验工作负责工人的安全生产和培训负责机械设备的维修和保养负责机械设备的驾驶和操作4.3.2机械设备准备：1、水平定向钻机；2、牵引机；3、管道推进机；4、管道拖拉机；5、管道连接机；6、管道切割机；7、挖掘机；8、装载机；9、压缩机；10、电焊机；11、发电机；12、车辆等。

五、作业流程5.1施工准备1、施工前检查设备、工具、材料、文具、图纸等是否齐全；2、安排好人员、机械设备的工作任务；3、检查施工现场的安全保障措施是否到位；4、对施工现场进行清理整顿，确保施工现场整洁、有序；5、对施工现场进行标识和划分，明确各工序的施工范围和安全防护区域。

5.2施工过程5.2.1管道拖拉1、将钻杆、钻头、牵引头、拖拉头等设备按要求安装好，检查是否牢固可靠；2、将拖拉头与管道连接好，检查连接是否牢固，管道是否处于水平状态；3、将牵引机安装好，将牵引绳与拖拉头连接好；4、启动牵引机，使管道向前拖拉，同时在管道后方推进钻杆，直至管道穿越完成。

5.2.2管道推进1、将钻杆、钻头、推进头、管道连接机等设备按要求安装好，检查是否牢固可靠；2、将推进头与管道连接好，检查连接是否牢固，管道是否处于水平状态；3、将管道推进机安装好，将推进绳与推进头连接好；4、启动管道推进机，使管道向前推进，同时在管道后方推进钻杆，直至管道穿越完成。

5.3施工结束1、施工完成后，对设备、工具、材料等进行清点、清洗、保养和维护；2、清理施工现场，恢复原状；3、将施工记录、施工图纸、质量检验记录等资料整理好，归档保存；4、进行安全检查和总结，总结经验，查找不足，改进工作。

1.适应范围本施工作业指导书适用于“**********工程项目”现场公路、铁路、河流穿越施工。

2.主要编制依据2.5、《水平定向钻法管道穿越工程技术规程》CECS382：2014；2.6、《埋地钢质管道聚乙烯防腐层》GB/T23257-2009；2.7、《管道干线标记设置技术规范》SY/T6064-2011；2.8、《石油天然气工业管线输送系统用钢管》GB/T9711-2011；2.9、国家和水利及相关行业有关规程、规范及标准等。

3.工作流程穿越施工流程图（见下页）4. 工作内容与要求所有设计单出图的公路、铁路及河流穿越均需单独单体编制单体施工方案并上报项目部即监理单位核准后方能实施。

4.1 公路穿越4.1.1 公路穿越工程分为大开挖穿越和顶管穿越两种方式，根据设计图纸要求进行相应的穿越施工。

4.1.2 各处公路穿越施工前必须根据设计图纸进行准确定位，与公路主管部门联系，了解穿越段地下障碍物情况，按照地方路政部门的要求办理穿越施工手续，做好施工准备工作，并按设计要求设置相应的警示标志。

4.1.3大开挖穿越公路时，管沟开挖几何尺寸应符合设计要求，如遇有特殊地段，必须按设计要求进行超挖和细土回填。

4.1.4应先查看穿越点地形，选择合适的便道走向。

便道长度150m-200m，或可利用附近现有的、废弃的公路进行绕行，必须时可对这些公路进行修复。

修筑的道路应保证车辆的正常通行并得到地方公路主管部门的同意。

在施工点两侧各200m范围内设置警示标志，要求车辆、行人遵守交通秩序，减速慢行。

4.1.5顶管穿越应严格控制穿越套管的三维坐标，达到设计图纸要求。

在公路两侧放出管道中心线，确定入出土点位置后，开挖操作坑和接收坑。

操作坑长6m，宽4m，深度由设计管底高程及基础厚度而定，即管底高程减去轨道及基础厚度即为操作坑坑底标高。

接收坑长4m，宽3m,其深度比设计套管底标高低300㎜。

4.1.6作业坑背部处理成垂直状，误差小于±5°，并根据土质情况，后背墙采取相应的支撑措施，用枕木排及钢板墙靠紧后背坑壁，枕木排与千斤顶之间用钢板作承力板，钢板面积不小于1.5m X 1.5m。

1．编制目的为了规范现场专业工程师、EPC及分包商对水平定向钻施工的管理，确保定向钻穿越施工一次成功，特编制此作业指导书。

2．适用范围本作业指导书适用于外输工程大中型河流定向钻穿越施工。

3．术语及定义3.1定向钻法穿越采用水平定向钻机将穿越管段按照设计轨迹通过障碍物的一种非开挖管道安装施工方法。

3.2钻机地锚埋于地下用以固定定向钻钻机，提供钻机反作用力的锚固设施。

3.3泥浆由膨润土、水和少量添加剂组成的混合物，用于钻进施工中的冷却、润滑钻具、护壁和悬浮携带岩屑。

3.4导向孔利用水平定向钻机，沿设计曲线完成的初始钻孔。

3.5入土角、出土角水平定向钻施工时，钻杆入土时钻杆中心线与水平面的夹角称入土角；钻杆出土时，钻杆中心线与水平面的夹角称出土角。

3.6扩孔为达到与穿越管段相适应的孔径，用扩孔器扩大孔径的施工过程。

3.7回拖将穿越管段从钻杆出土点一侧，沿扩孔后的孔洞，拖至钻杆入土点一侧的施工过程。

3.8导向系统/定位仪提供方位角、顶角及导向孔施工状态等参数的系统。

4．基本规定4.1工程设计前应进行工程勘察，调查分析施工区域内有关各方面情况，充分掌握现场资料。

4.2既有地下管线、电缆、光缆等障碍物分布情况，应调查清楚，取得相应的原始资料。

应按有关规定和相关要求对其进行保护，不应损坏被穿越的上述设施。

4.3定向钻穿越设计、施工等单位必须具有专业资质。

4.4施工中所配制的钻进泥浆应根据地层条件合理使用，并做好环保、安全防护，文明施工。

4.5施工时和施工完成后，铺设管线的上覆土层及相邻建筑物不得沉陷、坍塌或隆起，相邻或相交管线及地下构筑物不受损坏。

4.6定向钻施工操作人员必须经培训考核合格后，方能上岗操作施工，同时应遵守相应的安全操作技术规程。

4.7定向钻穿越施工质量，应符合设计、规范、标准等相关要求。

5．施工准备5.1现场准备开工前应做好下列前期准备工作：◆预测穿越施工对地表和地下障碍物的影响，必要时应加密勘探；◆确定交通运输方案；◆了解施工场地与相邻工程、农田水利等的关系；◆了解建筑物、道路、水利、电讯和电力线等设施的拆迁情况和数量，使现场达到“四通一平”；◆调查水源、检测水质，拟定供水方案；◆调查可利用的电源、动力、通信、消防、劳动力、生活供应及医疗卫生条件；◆调查施工中对自然环境、生活环境的影响及需要采取的措施；◆提前办理好当地的施工许可手续、相关协议，保证工程开工不受影响；◆进行现场平面布置以及各种标识、标牌制作。

六、管道定向穿越作业指导书编写人：审核人：管道定向穿越作业指导书一、目的为保证穿越分公司各岗位工作人员能在健康、安全、环保的前提下正常工作，减少在施工中对环境的污染，特制定本作业指导书。

二、适用范围本作业指导书仅适用于穿越分公司。

三、职责1、主管领导职责（1）认真贯彻执行HSE方针、政策、法规及上级指示。

（2）定期召开HSE工作会议，解决生产过程中HSE问题。

（3）发生事故时，负责组织调查、分析和处理工作。

（4）认真指导施工中的HSE总结工作。

2、专职HSE人员职责（1）会同技术人员制定工程施工组织设计中HSE技术措施。

（2）施工现场HSE监督与管理。

（3）参与调查处理各类事故。

（4）组织施工过程中HSE的检查和工作总结。

3、技术人员职责：施工前对现场的场地情况进行详细勘察，书面向参加施工人员进行安全交底。

4、施工队长职责：组织协调施工现场作业人员之间的工作。

5、控向人员职责：在施工中，按照施工设计，控制钻具方向，随时与司钻、泥浆人员沟通，处理地下穿越中可能发生的情况。

6、司钻人员职责：在穿越施工中，根据控向人员要求操作钻机，观察钻机仪表读数变化，出现异常情况时，及时向控向人员反映，协助控向人员处理地下穿越中可能发生的问题。

7、泥浆配制人员的职责：在穿越施工中，根据工程地质情况，在配浆中，尽可能以高龄土为主，少用或不用添加剂，以减少对环境的污染并配制质量较好的泥浆。

协助控向人员处理地下穿越中可能发生的问题，处理好废浆排放。

8、管子接线工职责：（1）在穿越施工中，对钻杆、导向线进行认真仔细检查筛选。

（2）在施工中接好导向线，协助起重工吊装钻具。

（3）工程完工后，对钻杆进行清洗摆放。

（4）处理好钻杆清洗剂和残余丝扣油，防止污染施工地点的环境。

9、起重工职责：严格遵守起重作业安全操作规范，负责钻具、设备的装卸作业。

10、设备维修人员职责：（1）协助各岗位设备操作人员维护、保养设备。

（2）经常检查设备运转情况，随时处理设备可能发生的故障。

定向钻施工方案临济管线张马路- 中林路管段更换工程施工定向钻施工方案徐州市中宇建设工程有限公司二0 一五年十一月二日定向钻穿越施工方案由于本工程施工三条穿越，为保证施工工期，计划安排两台钻机同时施工，谷登GD1500-BL 、GD900-BL 各一台。

1. 定向钻穿越施工流程回拖管道发送准备管道严密性试压主管发送清理场地、恢复地貌2. 施工前了解穿越点的地质情况和地形地貌，掌握穿越的结构、设计深度要求，进行技术交底，检查施工穿越设备、配套设备及各种施工机具是否齐全完好，施工材料准备齐全，管材检验合格并经监理工程师认可。

穿越主管线使用正确，质量符合设计要求。

3. 按照施工计划及时向业主、监理工程师、文物部门递交施工方案，审批通过后办理施工许可证”。

泥浆配置钻光缆管导向孔回拖光缆套管穿越系统调校测量放线管道组对焊接（线路）管道与钻具连接清管、试压（线路）防腐层检测4. 查明穿越段地下是否有管道、电缆、光缆等障碍物。

相关手续办理完成以及征地协调工作完成后，进场施工。

5. 测量放线1）测量放线由参加接桩的测量工程师主持；测量仪器经法定计量部门校验合格且在有效期内使用。

2）依据设计平面图、断面图、设计控制桩、水准标桩进行测量放线，采用GPS定位，全站仪进行测量，测量放线中对测量控制桩全过程保护。

3）首先依据设计图纸复核两端控制桩的准确性，然后根据设计图纸提供的两端控制桩放出管道穿越中心线及钻机位置中心线，并在中心线上每隔50m设加密桩。

4）穿越中心线放线定桩后，放出主管道中心线，穿越管道应与穿越中心线成直线摆放，主管道布管中心线距穿越中心线3.5m，放线时还应放出两端连接段的中心线。

6．考虑施工期间为保证施工场地的完好，需修筑施工便道及施工场地，修筑方式采用土工布铺底，上方铺设管排，部分松软地段铺设δ =20mm钢板。

施工便道转弯处需加宽，满足15 米的转弯半径。

7. 入土点一端，场地按照50 米×50 米考虑，钻机场地垫平压实，保证钻机、动力站、泥浆泵等设备的进场就位。
