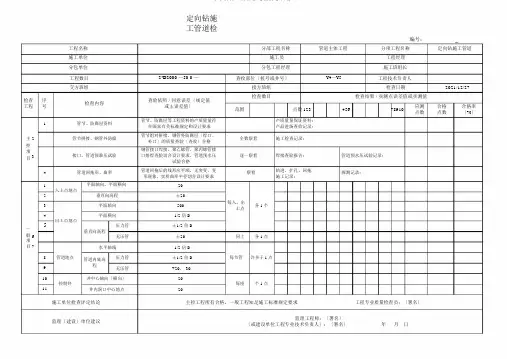

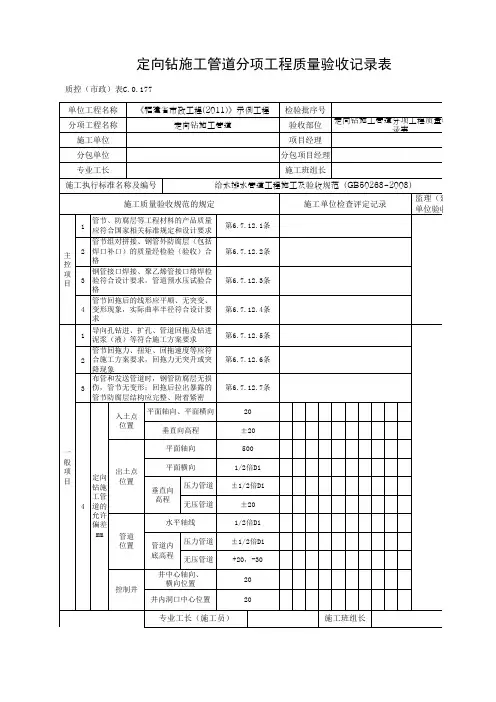

定向钻穿越施工手册第一小节规范条款一. 编制依据及相关内容1、《油气输送管道穿越工程施工规范》GB 50424-20072、《石油天然气建设工程施工质量验收规范管道穿跨越工程》SY 4207-2007GB 50424-2007验收规范中与定向钻穿越有关的内容:水平定向钻穿越施工一般规定1.1穿越深度应符合下列规定:⑴穿越河流等水域时,穿越管段管顶埋深应在河流最大冲刷线2.5m以下,且穿越管段管顶到河床底部的最少距离宜大于穿越管径的10～15倍,且不小于6m。
对防洪等级高的河流,应根据不同的地质类别,适当增加穿越深度。
⑵穿越铁路、公路时,穿越管段管顶埋深应符合铁路、公路等相关部门的规定。
1.2穿越施工时入土角、出土角的大小,应根据地质、地形条件和穿越管段的材质、管径来确定。
入土角宜为8°～20°,出土角宜为4°～12°。
必要时,可适当调整入土角、出土角的大小。
1.3水平定向钻穿越的曲率半径应符合设计要求。
曲率半径不宜小于1500D,且不得小于1200D。
1.4在管道入土端和出土端外侧各预留保持不少于10m的直管段。
1.5适合水平定向钻机施工的地质条件为岩石、砂土、粉土、粘性土。
对仅在出土点或入土点侧含有卵砾石等不适合水平定向钻施工的地质条件时,经采取措施后也可进行水平定向钻穿越施工。
1.6地质材料准备应符合以下规定:⑴施工前应熟悉地质类别、地质构造及地质的性质。
⑵施工前,建设方应按现行国家标准<<岩土工程勘察规定>>GB 50021的要求向施工单位提供地质报告。
其类容包括但不限于以下类容:①勘察目的、任务要求和依据的技术标准。
②拟建工程概况。
③勘察方法和勘察工作布置。
④场地地形、地貌、地层、地质构造、岩土性质及其均匀性。
⑤各项岩土性质指标,岩土的强度参数、变形参数、地基承载力的建议值。
⑥地形水埋藏情况、类型、水位及其变化。
⑦土和水对建筑材料的腐蚀性。
