布氏硬度与里氏硬度对照表

硬度分为维氏、洛氏、布氏、里氏、努氏等等。

不管用是什么硬度，都是在同一标准前提下对比硬度的相对大小。

其中最常用的是洛氏和布氏，但布氏压痕较大，破坏试样，不用于产品上，只用于试验试件上，洛氏最常用，由于压痕小，可以直接在产品上打硬度，现在许多厂家都有在线的洛氏硬度计，洛氏硬度又分几个系列，比如HRA、HRB、HRC。

等等，软硬范围不同（压头的尺寸和材料不同），比如一般的较软的用HRC，较硬的的用HRA，就象人的身高，0.8米，用1米的尺子就可以测量，1.8米需要2米的尺子，各种材料的硬度不同，范围较大，所以不同的材料对应用不同的系列，硬度的主要目的是验证强度（硬度试验方便），而硬度和强度的转换主要基于经验。

1.洛氏硬度是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

2.布氏硬度布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布氏硬度值是载荷除以压痕球形表面积所得的商。

一般为：以一定的载荷将一定大小的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。

而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布式硬度值是载荷除以压痕球形表面积所得的商。

一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

首页>资讯中心>资料下载 浏览正文洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算 时间:2010年03月27日来源:本站原创 作者:yiwater 点击: 42次硬度 是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完硬度 是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度 ：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB 及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)—85.6—689409737570.6—40.439654—85.3—67.59209636370—39.138352—85—679009535269.3—37.93725176784.7—66.48809334168.7—36.63605075784.4—65.98609233168.1—35.53504874584.1—65.38409132167.5—34.33394773383.8—64.78209031166.9—33.132********.4—648008830266.3—32.131********—63.37808729365.7—30.93094369882.6—62.57608628565.3—29.9301—68482.2—61.8740—27764.6—28.82924168282.2—61.77378426964.1—27.62844067081.8—61e 8326263.6—26.62763965681.3—60.1700—25563—25.426938消氏硬度(HS)各种硬度值对照表硬度试验方法有很多种，包括洛氏硬度、布氏硬度、维氏硬度、努氏硬度、里氏硬度、韦氏硬度、巴氏硬度等，每种试验方法还包括不同的试验条件，如试验力的大小和加载方式、压头的类型和材料等，这就造成了在不同国家、行业和单位中采用的硬度单位不统一的问题。

为了从一种硬度单位换算成另一种硬度单位，就需要借助硬度换算表或硬度换算工具。

洛氏硬度洛氏硬度布氏硬度(HB)维氏硬度(HV)消氏硬度(HS)布氏硬度(HB)维氏硬度(HV)(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)65381.2—606978124862.5—24.226137 64781.1—59.7690—24161.810022.825336 63880.8—59.26808023561.49921.724735 63080.6—58.8670—22960.898.220.524134 62780.5—58.7667—223—97.3—234—62080.3—58.366079217—96.4—22833 60179.8—57.364077212—95.5—222—57879.1—5661575207—94.6—21832—78.8—55.6607—201—93.8—21231 55578.4—54.759173197—92.8—20730—78—54579—192—91.9—20229 53477.8—53.556971187—90.7—196——77.1—52.5553—183—90—19228 51476.9—52.154770179—89—18827—76.7—51.6539—174—87.8—182——76.4—51.1530—170—86.8—17826 49576.3—5152868167—86—175——75.9—50.3516—163—85—17125 47775.6—49.650866156—82.9—163—(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)—75.1—48.8495—149—80.9—15623 46174.9—48.549165143—78.7—15022—74.3—47.2474—137—76.4—14321 44474.2—47.147263131—74—137—42973.4—45.745561126—72—13220 41572.3—44.544059121—69.8—12719 40172—43.142558116—67.6—12218 38871.4—41.841056111—65.7—11715。

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）。

金属硬度硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。

而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。

便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

硬度对照表1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC 较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

洛式硬度是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB〉450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

另外：.HRC适用范围HRC 20－－67，相当于HB225－－650若硬度高于此范围则用洛式硬度A标尺HRA。

若硬度低于此范围则用洛式硬度B标尺HRB。

布式硬度上限值HB650,不能高于此值。

HB与HRC可以查表互换。

其心算公式可大概记为：1HRC≈1/10HB(此次是我公司的经验所得，具体的还要靠实际测试)根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

下面是本公司根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得硬度试验是机械性能试验中最简单易行的一种试验方法。

各种硬度硬度对照表硬度对照表是用来测量各种材料的硬度的一个表格，它包括各种金属和其他材料的硬度值。

硬度大小可以根据一个材料的韧性和脆性来确定，硬度值越大表示材料越硬，反之材料越脆。

硬度一般由多种单位来测量，最常用的单位包括布氏硬度(BHN)、鲁珀特硬度值(Rc)和摩尔硬度(Vickers)。

以下是一些常见材料的硬度对照表：一、钢铁系列硬度1. 普通碳素钢：布氏硬度(BHN)50-65、鲁珀特硬度值(Rc)85-95、摩尔硬度120-190。

2. 中碳素钢：布氏硬度140-175，鲁珀特硬度值102-120，摩尔硬度190-260。

3. 高碳素钢：布氏硬度175-215，鲁珀特硬度值120-140，摩尔硬度260-320。

4. 极高碳素钢：布氏硬度210-250，鲁珀特硬度值140-155，摩尔硬度320-370。

二、不锈钢系列硬度1. 304/316不锈钢：布氏硬度105-120，鲁珀特硬度值90-95，摩尔硬度150-190。

2. 420不锈钢：布氏硬度160-200，鲁珀特硬度值110-120，摩尔硬度230-270。

3. 440不锈钢：布氏硬度200-240，鲁珀特硬度值120-130，摩尔硬度270-320。

4. 铬钼硬不锈钢：布氏硬度250-300，鲁珀特硬度值130-140，摩尔硬度320-370。

三、有色金属硬度1. 铜：布氏硬度20-45，鲁珀特硬度15-25，摩尔硬度60-90。

2. 铝：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度60-90。

3. 镍：布氏硬度50-90，鲁珀特硬度25-40，摩尔硬度90-130。

4. 锡：布氏硬度10-20，鲁珀特硬度2-8，摩尔硬度30-50。

四、其它材料硬度1. 熔喷塑料：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度30-50。

2. 纤维增强塑料：布氏硬度70-90，鲁珀特硬度50-60，摩尔硬度100-140。

3. 橡胶：布氏硬度20-50，鲁珀特硬度15-20，摩尔硬度30-50。

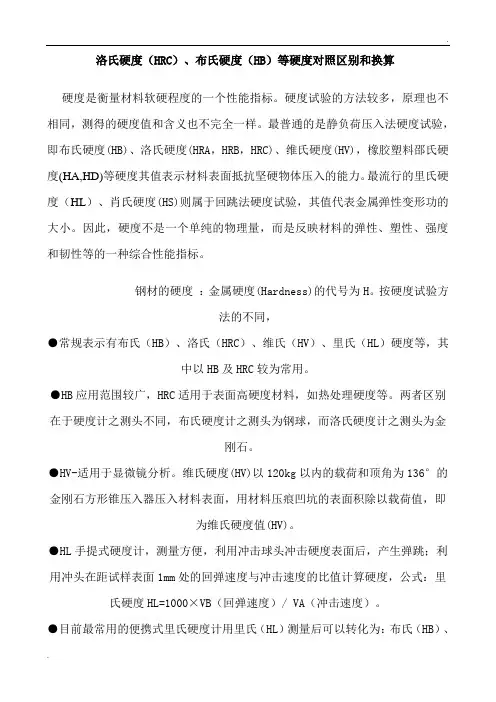

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）。
