同步电机(3)同步发电机并网运行

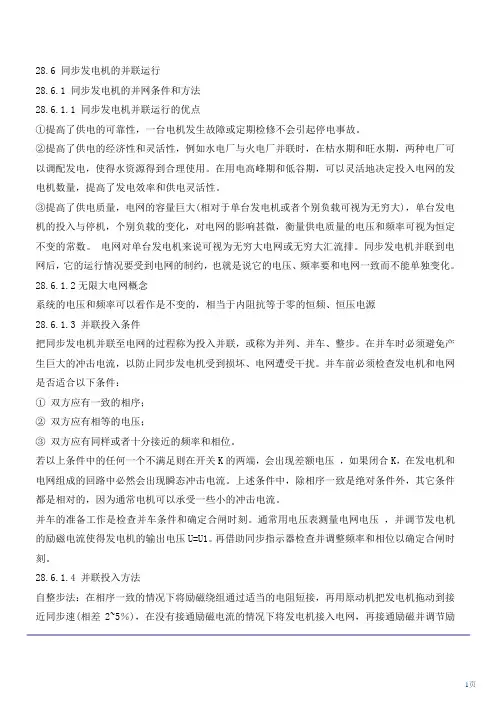

28.6 同步发电机的并联运行28.6.1 同步发电机的并网条件和方法28.6.1.1 同步发电机并联运行的优点①提高了供电的可靠性，一台电机发生故障或定期检修不会引起停电事故。

②提高了供电的经济性和灵活性，例如水电厂与火电厂并联时，在枯水期和旺水期，两种电厂可以调配发电，使得水资源得到合理使用。

在用电高峰期和低谷期，可以灵活地决定投入电网的发电机数量，提高了发电效率和供电灵活性。

③提高了供电质量，电网的容量巨大(相对于单台发电机或者个别负载可视为无穷大)，单台发电机的投入与停机，个别负载的变化，对电网的影响甚微，衡量供电质量的电压和频率可视为恒定不变的常数。

电网对单台发电机来说可视为无穷大电网或无穷大汇流排。

同步发电机并联到电网后，它的运行情况要受到电网的制约，也就是说它的电压、频率要和电网一致而不能单独变化。

28.6.1.2无限大电网概念系统的电压和频率可以看作是不变的，相当于内阻抗等于零的恒频、恒压电源28.6.1.3 并联投入条件把同步发电机并联至电网的过程称为投入并联，或称为并列、并车、整步。

在并车时必须避免产生巨大的冲击电流，以防止同步发电机受到损坏、电网遭受干扰。

并车前必须检查发电机和电网是否适合以下条件：①双方应有一致的相序；②双方应有相等的电压；③双方应有同样或者十分接近的频率和相位。

若以上条件中的任何一个不满足则在开关K的两端，会出现差额电压，如果闭合K，在发电机和电网组成的回路中必然会出现瞬态冲击电流。

上述条件中，除相序一致是绝对条件外，其它条件都是相对的，因为通常电机可以承受一些小的冲击电流。

并车的准备工作是检查并车条件和确定合闸时刻。

通常用电压表测量电网电压，并调节发电机的励磁电流使得发电机的输出电压U=U1。

再借助同步指示器检查并调整频率和相位以确定合闸时刻。

28.6.1.4 并联投入方法自整步法：在相序一致的情况下将励磁绕组通过适当的电阻短接，再用原动机把发电机拖动到接近同步速(相差2~5％)，在没有接通励磁电流的情况下将发电机接入电网，再接通励磁并调节励磁强弱，依靠定子磁场和转子磁场之间的电磁转矩将转子拉入同步转速，并车过程即告结束。

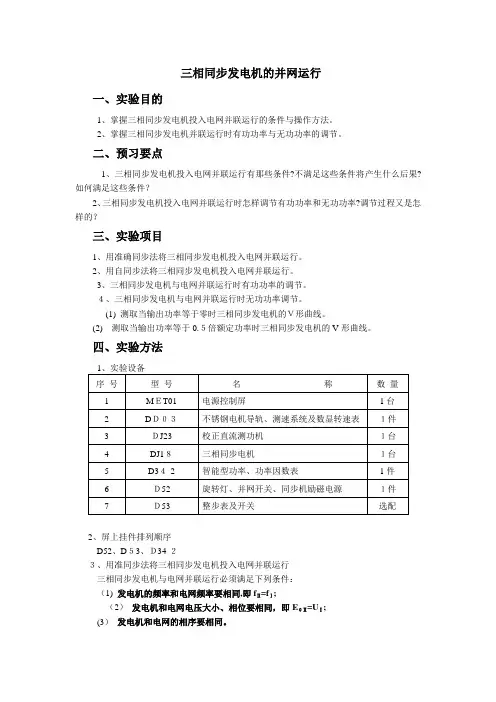

三相同步发电机的并网运行一、实验目的1、掌握三相同步发电机投入电网并联运行的条件与操作方法。

2、掌握三相同步发电机并联运行时有功功率与无功功率的调节。

二、预习要点1、三相同步发电机投入电网并联运行有那些条件?不满足这些条件将产生什么后果?如何满足这些条件？2、三相同步发电机投入电网并联运行时怎样调节有功功率和无功功率?调节过程又是怎样的？三、实验项目1、用准确同步法将三相同步发电机投入电网并联运行。

2、用自同步法将三相同步发电机投入电网并联运行。

3、三相同步发电机与电网并联运行时有功功率的调节。

４、三相同步发电机与电网并联运行时无功功率调节。

(1) 测取当输出功率等于零时三相同步发电机的Ｖ形曲线。

(2)测取当输出功率等于0.５倍额定功率时三相同步发电机的V形曲线。

四、实验方法2、屏上挂件排列顺序D52、D５3、Ｄ34-２３、用准同步法将三相同步发电机投入电网并联运行三相同步发电机与电网并联运行必须满足下列条件：（1)发电机的频率和电网频率要相同,即fⅡ=fⅠ;（2）发电机和电网电压大小、相位要相同，即E０Ⅱ=UⅠ;(3）发电机和电网的相序要相同。

为了检查这些条件是否满足，可用电压表检查电压，用灯光旋转法或整步表法检查相序和频率。

4、旋转灯光法（1) 按图5-４接线。

三相同步发电机GＳ选用ＤJ18,ＧS的原动机采用DＪ23校正直流测功机ＭG。

Rｓt选用R2上1８0Ω电阻,Rｆ1选用Ｒ1上18０0Ω阻值，R f2选用R3上900Ω与900Ω并联加R4上９0Ω与90Ω并联共495Ω阻值,R选用Ｒ6上9０Ω固定电阻。

开关S1选用D５2挂箱，S2选用D５3挂箱。

并把开关S1打在“关断”位置,开关Ｓ2合向固定电阻端(图示左端)。

（2)三相调压器旋钮退至零位,在电枢电源及励磁电源开关都在“关断”位置的条件下,合上电源总开关,按下“启动”按钮,调节调压器使电压升至额定电压2２0伏,可通过V１表观测。

图5-4 三相同步发电机的并联运行(３) 按他励电动机的起动步骤(校正直流测功机MG电枢串联起动电阻R st，并调至最大位置。

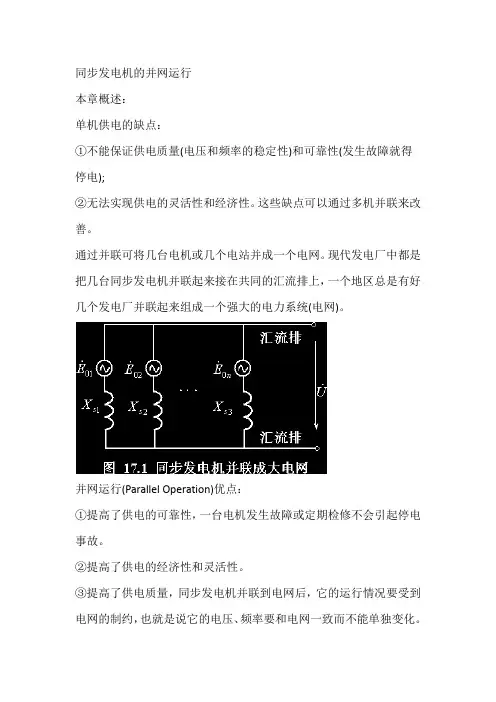

同步发电机的并网运行本章概述：单机供电的缺点：①不能保证供电质量(电压和频率的稳定性)和可靠性(发生故障就得停电);②无法实现供电的灵活性和经济性。

这些缺点可以通过多机并联来改善。

通过并联可将几台电机或几个电站并成一个电网。

现代发电厂中都是把几台同步发电机并联起来接在共同的汇流排上，一个地区总是有好几个发电厂并联起来组成一个强大的电力系统(电网)。

并网运行(Parallel Operation)优点：①提高了供电的可靠性，一台电机发生故障或定期检修不会引起停电事故。

②提高了供电的经济性和灵活性。

③提高了供电质量，同步发电机并联到电网后，它的运行情况要受到电网的制约，也就是说它的电压、频率要和电网一致而不能单独变化。

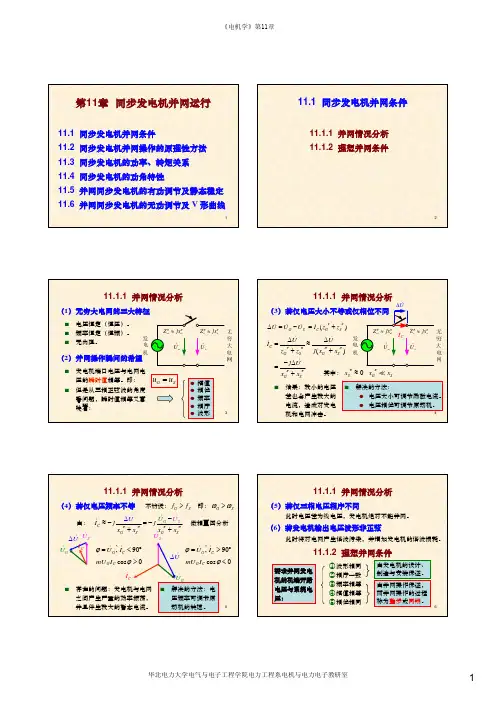

17-1 并联条件及其方法一、并网条件把同步发电机并联至电网的过程称为投入并联，或称为并列、并车、整步。

在并车时必须避免产生巨大的冲击电流，以防止同步发电机受到损坏、电网遭受干扰。

并网条件：①电压有效值应相等即U=U1；②频率和相位应相等f=f1、j =j1；③双方应有一致的相序。

若以上条件中的任何一个不满足则在开关K的两端，会出现差额电压，如果闭合K，在发电机和电网组成的回路中必然会出现瞬态冲击电流。

上述条件中，除相序一致是绝对条件外，其它条件都是相对的，因为通常电机可以承受一些小的冲击电流。

二、并联方法并车的准备工作是检查并车条件和确定合闸时刻。

通常用电压表测量电网电压，并调节发电机的励磁电流使得发电机的输出电压U=U1。

再借助同步指示器检查并调整频率和以确定合闸时刻。

同步指示器法(1) 灯光明暗法(看动画）将三只灯泡直接跨接于电网与发电机的对应相之间。

并车方法为：①通过调节发电机励磁电流使得发电机的端电压等于电网电压；②电压调整好后，如果相序一致，灯光应表现为明暗交替，如果灯光不是明暗交替，则说明相序不一致，这时应调整发电机的出线相序或电网的引线相序，严格保证相序一致；③通过调节发电机的转速改变其频率，直到灯光明暗交替十分缓慢时，说明和电网频率已十分接近，等待灯光完全变暗的瞬间到来，即可合闸并车。

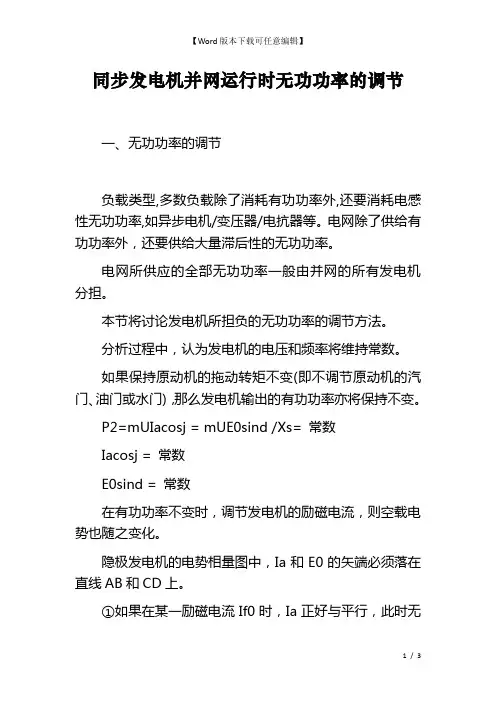

同步发电机并网运行时无功功率的调节一、无功功率的调节负载类型,多数负载除了消耗有功功率外,还要消耗电感性无功功率,如异步电机/变压器/电抗器等。

电网除了供给有功功率外，还要供给大量滞后性的无功功率。

电网所供应的全部无功功率一般由并网的所有发电机分担。

本节将讨论发电机所担负的无功功率的调节方法。

分析过程中，认为发电机的电压和频率将维持常数。

如果保持原动机的拖动转矩不变(即不调节原动机的汽门、油门或水门)，那么发电机输出的有功功率亦将保持不变。

P2=mUIacosj = mUE0sind /Xs= 常数Iacosj = 常数E0sind = 常数在有功功率不变时，调节发电机的励磁电流，则空载电势也随之变化。

隐极发电机的电势相量图中，Ia和E0的矢端必须落在直线AB和CD上。

①如果在某一励磁电流If0时，Ia正好与平行，此时无功功率为0,发电机输出的全部是有功功率，我们说发电机处于正常励磁状态。

②如果增加励磁电流到If1，则E0的矢端沿直线AB右移到E01，Ia的矢端将沿直线CD下移至Ia1，Ia1滞后于U，我们说发电机处于过励状态，输出功率中除了有功功率外，还有滞后性的无功功率；③如将励磁电流减少到If2，则E0的矢端沿BA左移到E02，Ia的矢端将沿DC上移到Ia2，Ia2超前于U，我们说发电机处于欠励状态，发电机输出功率中除了有功功率外，还有超前性的无功功率。

二、V形曲线通过调节励磁电流可以调节同步发电机无功功率。

励磁电流变化时，发电机的电枢电流也会发生相应的变化。

在有功功率不变时，将励磁电流If从欠励调节到过励,Ia=f(If)的曲线是一个V形。

V形曲线是一簇曲线，每条曲线对应一定的有功功率。

V形曲线上都有一个最低点，对应cosj=0的情况。

将所有的最低点连接起来，将得到与cosj =0 对应的曲线，该线左边为欠励状态，功率因数超前，右边为过励状态，功率因数滞后。

V形曲线可以利用电势相量图及发电机参数大小来计算求得，亦可直接通过负载试验求得。

一、实验目的1．掌握三相同步发电机投入电网并联运行的条件与操作方法。

2．掌握三相同步发电机并联运行时有功功率与无功功率的调节方法。

二、预习要点1．同步发电机并联运行有哪些条件？如何满足这些条件？2．同步发电机并网运行时，怎样调节其有功功率和无功功率？在改变有功功率时，无功功率有无变化？3．同步发电机并网后，若原动机为直流电动机，为什么减少直流电动机的励磁电流可以增加发电机有功功率？三．实验项目1．用准确整步法将三相同步发电机投入电网并联运行。

2．三相同步发电机与电网并联运行时有功功率的调节。

3．三相同步发电机与电网并联运行时无功功率的调节。

(1)测取当输出功率时三相同步发电机的形曲线。

(2)测取当输出功率时三相同步发电机的形曲线。

四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方）4．三相可调电阻900Ω（MEL-03）5．波形测试及开关板（MEL-05）6．三相可调电抗（MEL-08）五．实验方法接线说明：实验线路如图1。

图中为直流电动机，作原动机用；被试电机为三相凸极式同步电机，其额定值为：，，，；为涡流测功机。

、同步电机、由联轴器直接联接（虚线所示）。

电阻选用挂箱上的阻值为（接端，即两只串联）、电流为的可调电阻，作为直流并励电动机的起动电阻。

电阻选用挂箱上的阻值为、电流为的可调电阻，作为直流并励电动机励磁回路串接电阻。

直流电流表选用直流电机励磁电源上的励磁电流表（mA），选用直流稳压电源上的电枢电流表（A）。

同步发电机定子回路的电流表、功率表、电压表选用主控屏左侧的交流电流表、功率表、电压表。

同步指示灯为挂箱上的三组灯。

开关选用挂箱上的。

图1 同步发电机与电网并联接线图1．用准确整步法将三相同步发电机投入电网关联运行本实验采用交叉法将三相同步发电机投入电网关联运行。

同步发电机与电⽹的并联运⾏重庆⼤学电⽓⼯程学院，《电机学》课程，4.5学分，上课72学时，实验18学时，韩⼒，? 2005，hanli@，65111229同步发电机与电⽹的并联运⾏电⽓⼯程学院韩⼒本节内容并联运⾏的⽬的意义投⼊并联运⾏的条件投⼊并联运⾏的⽅法功⾓特性有功功率的调节⽆功功率的调节发电机并⽹运⾏的意义减少发电⼚的储备容量：发电⼚可以根据负荷的发展，相应地逐步增加发电机的台数。

提⾼发电⼚运⾏的经济性：发电⼚可按照负荷变化倩况，确定投⼊并联运⾏的发电机台数。

提⾼供⽤电的质量和可靠性：由多台发电机组成⼀个发电⼚，由许多发电⼚构成电⼒系统，容量⼤，负荷变化时对系统的电压和频率的影响就⼩。

同步发电机投⼊并联运⾏的条件同步发电机与电⽹的相序必须⼀致；同步发电机与电⽹的频率应相同；同步发电机的激磁电动势E0与电⽹电压U的幅值、相位、波形应相同。

同步发电机投⼊并联运⾏的条件相序⼀致：多相系统相容的基本要求。

波形、频率、幅值、相位相同：交流电磁量相等的基本条件。

同步发电机投⼊并联运⾏的⽅法准确整步法直接接法交叉接法⾃整步法直接接法（灯光熄灭法）交叉接法（灯光旋转法）⾃整步法前提：相序⼀致。

将励磁绕组通过限流电阻短接；拖动到接近同步速（相差2~5％），在⽆励磁电流的情况下，将发电机接⼊电⽹；再接通励磁并调节励磁，依靠定⼦磁场和转⼦磁场之间的电磁转矩，将发电机牵⼊同步转速。

注意事项：励磁绕组必须通过⼀个限流电阻短接，因为直接开路，将在其中感应出危险的⾼压；直接短路，将在定、转⼦绕组间产⽣很⼤的冲击电流。

同步发电机并⽹⽅法的⽐较同步发电机的功⾓特性前提：E0、U、f保持不变；忽略电枢电阻，Ra=0。

不计饱和寻求：Pe＝f(δ)同步发电机的功⾓特性同步发电机的功⾓特性同步发电机的功⾓特性隐极与凸极同步发电机功⾓特性的⽐较隐极与凸极同步发电机功⾓特性的⽐较功率⾓的双重含义同步发电机有功功率的调节“⽆穷⼤”电⽹的概念有功功率的调节静态稳定“⽆穷⼤”电⽹的概念电⽹视在功率S等于⽆穷⼤；电⽹内部阻抗Z等于零；电⽹电压U等于常数；电⽹频率f等于常数。

第十三章同步发电机的并联运行同步电动机第十三章同步发电机的并联运行同步电动机概念题13-1 比较变压器并联运行和同步发电机运行的条件的异同点变压器并联运行的条件是各台变压器的联机组相同，额定电压和变比相等。

要是变压器之间合理分配负载，还要求各变压器应有相同的短路电流标么值。

同步发电机和大电网并联运行的条件是发电机和电网的电压有效值相等，相位相同，频率相同和相序一致。

因为同步发电机的励磁可以调节，各台发电机并联运行时端电压相等，但空载电动势可以不同，同步电抗的数值不能决定负载电流的分配，同步发电机的电抗有不同数值时仍可并联运行，这是和变压器要求有相同的短路阻抗，是不同的。

13-2 什么是同步发电机的功角特性？再推导功角特性时用什么假定？功角θ的时间和空间物理意义是什么？功角特性是电磁功率与功角的关系。

推导功角特性时，略去电枢电阻。

功角θ是电动势Eo和电压U之间的时间和相位差，如忽略漏阻抗压降，θ是产生电动势Eo的转子主磁通Φ0和产生Eδ=U的合成磁通之间的空间相位差。

表示转子旋转磁场和气隙合成旋转磁场之间的相对位置。

功角的大小和电磁的功率成正比。

功角数值的正负，决定同步发电机的运行状态。

13-3 为什么隐极同步发电机和凸极发电机的功角特性表达式不同？隐极同步发电机空气隙均匀，气隙磁阻为常数。

功角特性P=======.功角θ=90时，输出功率最大。

凸极同步发电机空气隙不均匀，直轴范围磁阻小，交轴范围磁阻大，因为交直轴的磁阻不相等产生附加电磁功率称为磁阻功率。

功角特性P=======。

由式可见磁阻功率仅与电网电压U有关，只要Xd=Xq，θ≠0，就会产生磁阻功率。

凸极发电机的基本电磁功率在θ=90时最大，磁阻功率在θ=45时最大，总的电磁功率最大值将出现在45~90之间。

13-4 和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，输出无功功率的大小是否改变？和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，则无功功率的大小要改变，过历时发电机输出的感性无功功率，欠励时发电机输出容性无功功率。

电机学实验报告实验五三相同步发电机并网运行班级：姓名：学号：同组成员：实验时间：实验地点：一、实验目的1．掌握三相同步发电机投入电网并联运行的条件与操作方法。

2．掌握三相同步发电机并联运行时有功功率与无功功率的调节。

二、实验内容1．用准确同步法将三相同步发电机投入电网并联运行。

2．三相同步发电机与电网并联运行时无功功率调节。

(1) 测取输出功率等于零时三相同步发电机的V形曲线。

(2) 测取输出功率等于0.5倍额定功率时三相同步发电机的V形曲线。

三、实验接线图1．图5-1三相同步发电机与电网并联运行接线图四、实验设备1. T三相感应调压器2. G同步发电机PN =2kW UN=400V IN=3.61A IfN=3.6A nN=1500r/min3. M直流电动机PN =2.2kW UN=220V IN=12.4A UfN=220V nN=1500r/min4. 变阻器励磁变阻器Rf1 0/500Ω 1A5. 并车开关6. 直流电流表30A(电枢)7. 直流电流表 4A(励磁)8. 直流电压表400V9. 交流电压表500V10. 交流电流表10A11. 功率表五、实验数据记录2六、计算及问题分析1. 根据实验操作过程，简要说明发电机与电网并联运行时无功功率调节的方法。

在保持同步发电机的有功功率不变的情况下，调节同步发电机的励磁电流I，改变了功率因数角，调节电机的无功功率输出。
