外墙外保温粘贴聚苯板施工工艺流程
1.预处理:对外墙进行清洁和修补,确保表面平整,无松动物体和污垢。
如有裂缝,则需要先进行补强处理。
2.找平和找线:使用水泥砂浆或水泥砂浆与聚合物改性砂浆混合物来
进行找平处理,确保墙面平整。
然后,在合适的位置设置保温层的外缘线、嵌条等。
3.涂胶:将防水胶涂抹在找平层的表面上以增加粘结力。
胶涂布均匀,确保整个墙面的涂胶厚度均匀。
4.聚苯板粘贴:在涂抹完胶的墙面上将聚苯板贴上。
将胶抹在聚苯板
的背面,并用力将其按压在墙面上,确保粘结牢固。
粘贴过程中需要按照
设计要求和质量标准进行对板材的位置和厚度要求。
5.聚苯板补缝:将聚苯板连接处的接缝用特殊的粘合剂进行补缝处理,确保接缝牢固。
6.嵌条安装:在外墙外保温层容易发生破裂或开裂的地方,如阳台、
门窗洞口等位置,安装嵌条以增强保温层的抗拉强度。
7.罩网加固:将玻璃纤维网格布覆盖在聚苯板上,并使用特殊粘合剂
固定在墙面上,以增强保温层的整体力学强度。
8.装饰面层施工:保温层施工完成后,可以进行装饰面层的施工。
常
见的装饰面层材料包括抹灰、贴瓷砖、贴石材等,根据实际需要选择适当
的装饰方式。
9.后处理:在外墙保温系统完工后,需进行后处理工作,包括清洁工
作区域、拆除遮蔽物、检查保温层表面的质量等。
以上是外墙外保温粘贴聚苯板施工工艺流程的详细步骤。
值得注意的是,施工过程中需要严格按照相关规范和标准进行操作,确保施工质量和安全。
同时,还需要根据具体的工程要求选择适用的材料和施工方法。
外墙保温方案
一、外墙保温方案介绍
热固性改性聚苯板(RIC)是一种新型的节能材料,具有良好的耐火性、隔热性、保温性等优势,它是一种经过热固性改性的聚苯板,同时具
有良好的抗潮、抗裂等特性。
主要用于外墙保温,可提高建筑物壁体的保
温性能,减少能源的浪费,同时提高建筑物的美观度。
二、施工方案
1、准备施工材料
热固性改性聚苯板材料是一种外墙保温材料,是通过热固性改性,将
原材料的热传导率和吸湿性大大降低,以满足保温要求的新型高性能材料,其材料的厚度一般为5-20mm,具有优良的隔热性能和保温性能。
2、施工方法
(1)立面准备:首先用拉丝机将墙面拉平,准备施工现场。
(2)粘贴外墙保温板:将RIC板粘贴在墙面上,确保板材与墙体之
间呈垂直,并用热熔胶将板材和墙体粘牢,减少风雨侵蚀和温度变化的影响。
(3)外墙保温涂料:在RIC板上涂抹外墙涂料,用硬毛刷细心将涂
料涂抹均匀,保证外墙保温板和外墙保温层的紧密结合。
三、安装注意事项
1、进行施工前,应做好充分的整体设计,以达到较好的节能效果。
2、在施工时,应保证RIC板的平整度,并保证与墙体的接触面完全密实。
目录第一章、编制概述 (3)第二章、工程概况 (3)第三章、施工方案 (4)第四章、环境保护措施 (17)第五章、文明施工及成品保护 (17)第六章、安全措施 (18)第七章、吊篮施工方案 (19)第一章、编制概述第一节、编制依据1.本工程施工图纸及设计变更。
2.x市、内蒙古自治区和国家现行标准图集。
3.国家现行的施工规范和操作规程及有关法律、法规等文件。
4.建筑工程施工合同。
第二节、采用国家、地方规范及有关资料:1、《膨胀聚苯板薄抹灰外墙外保温系列》JG149-2003;2、《建筑装饰装修工程质量验收规范》GB50210-2001;3、《建筑节能工程施工质量验收规范》GB50411-2007;4、《建筑工程施工质量验收统一标准》GB50300-2013;5、《建筑施工安全检查标准》JGJ59-996、《建筑施工高处作业安全技术规程》JGJ80-917、《内蒙古自治区建筑标准设计图集》12J3-1第二章、工程概况第一节、工程建筑概况1、本工程为高层住宅工程,建设地点位于,建设性质为住宅,建筑耐火等级为一级,建筑消防类别为一类。
2、建筑层数及高度:地上二十六层,建筑高度为87.65米;8#公寓地上二十二层,建筑高度为73.15米。
3、层高:地上标准层层高2.9米。
4、使用功能为住宅。
地下二层及地下一层为商业仓库,地上为住宅。
5、本工程外墙采用外墙外保温方式,保温隔热材料A2级,选用密度为140kg/m3 的热固复合聚苯乙烯泡沫保温板(真金板),规格为1200×600×60mm。
第二节、相关单位建设单位:xxx设计单位:xxx监理单位:xxx施工单位:xxx总包单位:xxx第三章:施工方案第一节:防火措施本工程防火设计建筑分类为一类,其耐火等级为一级。
本工程外墙保温材料选用密度为 140kg/m3 的热固复合聚苯乙烯泡沫保温板(真金板),燃烧性能A2级。
第二节:保温施工方案一、施工机具:抹子、槽抹子、搓抹子、角抹子、专用锯齿抹子、靠尺、700~1000r/min 电动搅拌器(或可调速电钻加搅拌器)、刷子、多用刀、灰浆托板、拉线、涂料喷斗、空气压缩机、开槽器、皮尺、皮棍、粘有20粒粗砂纸的打磨抹子。

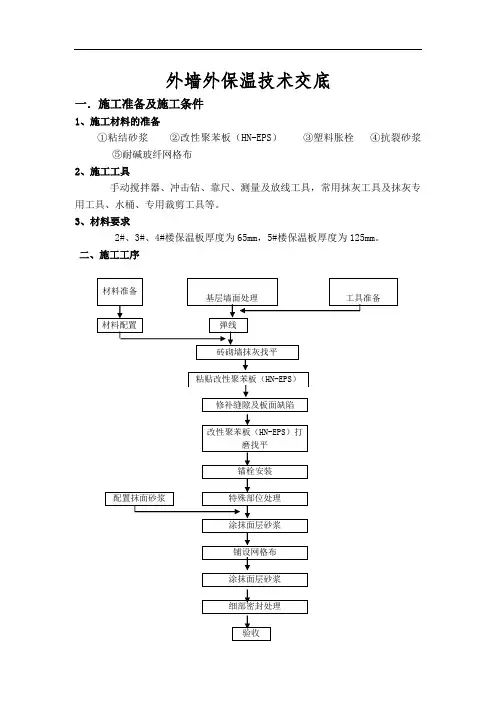

外墙外保温技术交底一.施工准备及施工条件1、施工材料的准备①粘结砂浆②改性聚苯板(HN-EPS)③塑料胀栓④抗裂砂浆⑤耐碱玻纤网格布2、施工工具手动搅拌器、冲击钻、靠尺、测量及放线工具,常用抹灰工具及抹灰专用工具、水桶、专用裁剪工具等。
3、材料要求2#、3#、4#楼保温板厚度为65mm,5#楼保温板厚度为125mm。
二、施工工序三、施工技术要点1、墙体基层验收基层抹灰处理①墙面必须清理干净,墙面平整度超差部分应提前剔凿或修补。
伸出墙面的(设备、管道)联结件已安装完毕,并留出外保温施工的余地。
②根据建筑立面的设计和外墙外保温的技术要求,在墙面弹出外门窗平、垂直控制线,在建筑外墙大角挂垂直基准钢线,每个楼层适当位置挂水平线,以控制墙面的垂直度和平整度。
2、配制粘结砂浆①将粘结砂浆与水按 4 : 1(重量比),采用电动搅拌器。
在盛有粘结砂浆的桶中,先逐渐加水,充分搅拌3-5分钟后,搅拌到均匀不结块为止,然后静置5分钟,再搅拌使其达到规定的稠度要求,并且一次配置量应该在两小时以内用完为宜。
②施工现场粘结砂浆配制须由培训合格的专业人员负责。
③为方便施工,应根据天气情况掌握胶浆稠度,以不流淌为宜,严格控制加水量。
3、保温层施工①网格布的翻包:门窗洞口,变形缝两侧等处的改性聚苯板(HN-EPS)网格布(总宽度约200mm)翻包部分宽度为100mm。
②粘结改性聚苯板(HN-EPS):⑴改性聚苯板(HN-EPS)采用点框粘法,沿改性聚苯板(HN-EPS)不锈钢抹子涂抹宽度约50mm厚度约10mm配置好粘结砂浆带。
应该在板面中间均匀布置6-8个点每个直径100mm厚度10mm。
粘结面积不能小于40%(高层小高层粘结面积不能小于60%)详见附图,在拐角处,应先排好尺寸,裁切保温板,使其粘结时垂直交错连接,保证拐角处顺直且垂直。
③改性聚苯板(HN-EPS)涂抹砂浆后应立即粘贴,粘贴时应轻柔就位,不得局部用力按压,改性聚苯板(HN-EPS)板对头缝应挤紧,并与相邻的板挤平,贴好后应立即刮除板缝和板侧面的残留的粘结沙浆。
改性聚苯板(真金板)外墙外保温系统施工方案施工单位:*********有限公司目录第一章工程概况 (2)第二章施工方案编制依据 (3)第三章系统及组成材料性能要求 (3)第四章施工条件及准备 (7)1经业主、监理、总包、外保温施工单位联合验收的外墙体(可分段进行)垂直、平整度满足规范要求,门窗框安装到位,飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格,办理交接单后即可进行施工。
(7)第五章工艺流程 (8)1基层处理 (9)2配制砂浆 (10)3预粘板端翻包网格布 (10)4粘贴真金板 (11)5安装固定件 (12)6打底 (13)7抹第一遍面层聚合物抗裂砂浆 (13)8埋贴网格布 (13)9抹面层聚合物抗裂砂浆 (14)10细部及特殊部位做法 (14)第六章外墙外保温系统质量验收 (15)第七章安全措施 (17)第八章文明施工及成品保护 (18)第九章成本降低措施 (18)第一章工程概况工程名称:六舒三连接线滨湖安置点工程建设单位:肥西县三河镇人民政府设计单位:深圳市物业国际建筑设计有限公司勘察单位:安徽省金田建筑设计咨询有限责任公司监理单位:安徽科创工程项目管理有限公司施工单位:安徽华晟建设集团有限公司工程地点:安徽省合肥市肥西县三河镇结构形式:框架结构+异形柱结构基础形式:独立基础+筏板基础楼号:1#-17#楼、21#楼、36#楼、37#楼、38#楼建筑层数:六层(半地下室一层)其中21#楼为办公地下一层地上三层,36#楼为商业地上三层,37#楼为商业地上三层地下一层,38#楼为幼儿园地上二层建筑面积:1#、3#楼均为3097.08㎡,2#、4#楼均为3948.66㎡,5#、7#、9#、11#、13#、16#楼均为3127.47㎡,6#楼4450.41㎡,8#楼3951.79㎡,10#楼1319.03㎡,12#楼3951.12㎡,14#楼3127.47㎡,15#楼3154.94㎡,17#楼4697.24㎡,21#楼2736㎡,36#楼1583.68㎡,37#楼3525.86㎡,38#楼1620㎡。

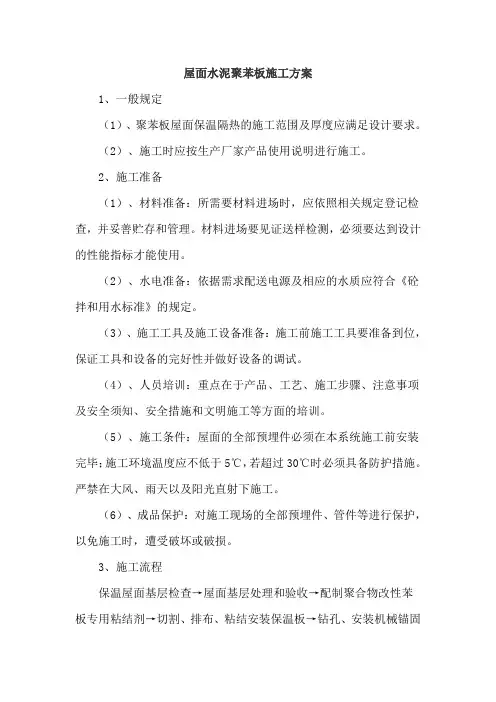

屋面水泥聚苯板施工方案1、一般规定(1)、聚苯板屋面保温隔热的施工范围及厚度应满足设计要求。
(2)、施工时应按生产厂家产品使用说明进行施工。
2、施工准备(1)、材料准备:所需要材料进场时,应依照相关规定登记检查,并妥善贮存和管理。
材料进场要见证送样检测,必须要达到设计的性能指标才能使用。
(2)、水电准备:依据需求配送电源及相应的水质应符合《砼拌和用水标准》的规定。
(3)、施工工具及施工设备准备:施工前施工工具要准备到位,保证工具和设备的完好性并做好设备的调试。
(4)、人员培训:重点在于产品、工艺、施工步骤、注意事项及安全须知、安全措施和文明施工等方面的培训。
(5)、施工条件:屋面的全部预埋件必须在本系统施工前安装完毕;施工环境温度应不低于5℃,若超过30℃时必须具备防护措施。
严禁在大风、雨天以及阳光直射下施工。
(6)、成品保护:对施工现场的全部预埋件、管件等进行保护,以免施工时,遭受破坏或破损。
3、施工流程保温屋面基层检查→屋面基层处理和验收→配制聚合物改性苯板专用粘结剂→切割、排布、粘结安装保温板→钻孔、安装机械锚固件或其他辅钉加固(适用坡度较大的屋面,坡度>30°) →保温板修整找平→配制聚合物改性抹面胶浆→均匀涂布抹面交浆→埋填网格并刮平→刮二道抹面胶浆并收光→修补特殊部位并填聚合物改性抹面胶浆→清理并接受验收→l∶3水泥砂浆或细石混凝土防护层→防水层施工。
4、系统施工(1)、基本原则1)基层面的找平层应有足够的固化养护时间——按照有关规定检测基层找平层。
2)聚苯板安装前,要检查尺寸与裁剪方正合格,是否破损等,确保板符合工艺要求。
3)保温板上聚合物改性专用粘结剂分布:应成板四周均匀布成环行条形浆料,中间均匀布点。
4)要求保温板之间尽量齐平压紧,板间缝控制在不大于1.5mm。
5)机械锚固件或辅钉嵌入与板面齐平(屋面机械锚固件的分布,以每个操作单位1-2个为准)。
6)保温板缝间不得有胶粘剂存在。

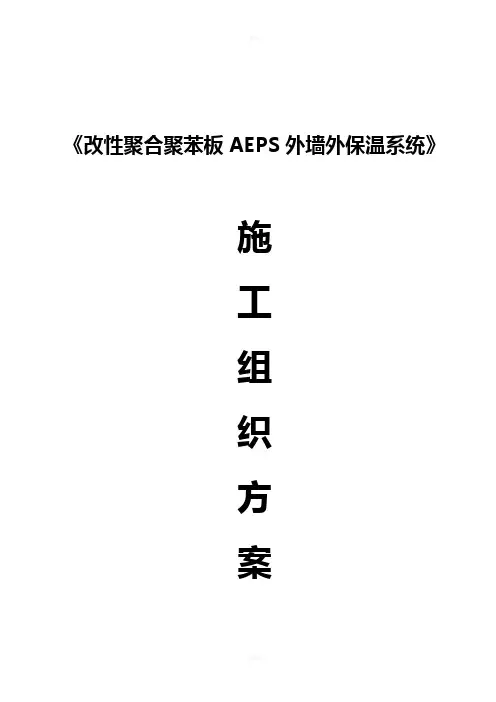

《改性聚合聚苯板AEPS外墙外保温系统》施工组织方案目录一、外墙外保温施工工艺二、质量标准三、质量保证措施四、成品保护措施五、材料节约措施六、安全及文明措施七、其他注意事项八、外保温细部做法附图一.外墙外保温施工工艺(一)、施工依据:国家有关过程施工规范和规定:《外墙外保温建筑构造》(10J121)《外墙外保温工程技术规程》(JGJ144-2008)《陕西省居住建筑节能设计标准》(DBJ61-65-2011)《建筑外墙保温技术导则》(RISN-TG001-2005)《建筑工程施工质量验收统一标准》;《建设工程安全生产管理条例》;《建筑施工手册》(二)、施工做法1.总则1.1 本工程是改性EPS保温材料,耐碱玻纤网格布为增强材料,外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。
该外墙外保温体系基本构造见表1:表1 外墙外保温基本构造除遵守本规程外,尚应遵守国家及本市现行的有关标准的规定2. 材料准备2.1 材料(1)改性EPS保温材料板(以下简称EPS板):表2 EPS板技术性能要求(2)外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表3和4要求。
表3 外墙外保温用粘接砂浆技术性能指标表4 外墙外保温罩面用砂浆性能指标(3)耐碱玻璃纤维涂塑网格布(以下简称网格布):耐碱性能应符合《耐碱玻璃纤维无捻粗纱》(JC/T572-2002)中对耐碱性的要求。
2.2 工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等2.3施工条件2.3.1 外墙和外门窗口施工及验收完毕,基面达到《建筑工程质量检验评定标准》(GB50300-2013)中第五章第三节“混凝土工程”中对多层大模的要求。
2.3.2操作地点环境温度和基底温度不低于5℃、风力不大于5级,雨雪天不能施工。
2.3.3由土建方清除施工基层上的浮灰、疏松物油污和其他废弃物,油污用10%NaOH溶液清洗并用清水冲净。
- 1 -外墙保温系统施工规范外墙保温系统施工规范一施工前的准备工作 1施工材料聚合物胶浆:标准耐碱玻纤网布;固定件:伸缩缝塑料条、聚笨板(EPS)或挤塑板(XPS)。
2施工工具电热丝切割器、开槽器、劈纸刀、螺丝刀、剪刀、钢锯条、墨斗、棕刷、粗沙纸、电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2M靠尺、操平水管等。
3施工准备3.1与施工有关的人员施工前必须认真阅览施工图纸,并与施工现场进行比对,及时检查现场和图纸变更的情况。
- 2 -3.2落实施工材料及施工工具存放地、施工人员住宿安排等相关事宜。
3.3检查吊篮或脚手架,不得有任何安全隐患。
3.4检查施工用水、电的情况。
4施工条件4.1按照GB50210-2001《建筑装饰装修工程施工质量验收规范》普通抹灰标准检查基层墙体。
立面垂直度、表面平整度、阴阳角方正、分格条(缝)直线度等项目的允许偏差均不得大于4mm。
4.2施工期间及完工后的24小时内,环境和基层表面温度均就高于5℃,风力不大于5级。
4.3严禁雨中施工,遇雨或雨季施工应有可靠的防雨措施。
4.4夏季施工应做好防晒措施,抹面层和饰面层应避免阳光直射。
三施工程序系统的安装施工程序如下图所示:基层处理-弹线-操平线-调制聚合物胶浆-铺设翻包网布-铺设保温-安装固定件-涂抹面层聚合物胶浆-铺设网布-涂抹面层聚合物胶浆-验收四施工要点1.1基层墙体应坚实平整,墙面应清洁,清除灰尘、油、脱模剂、涂料、空鼓及风化物等影响粘结强度的杂物。
1.2用2米靠尺检查墙体的平整度,最大偏差大于4mm时,应用1:3的水泥砂浆找平。
1.3若基层墙体不具备粘结条件,可采取直接用固定件固定的方法,固定件数量应视建筑物的高度及墙体性质决定。
2.弹线按照图纸规定弹好散水水平线,在设计伸缩缝处的墙面弹出伸缩缝宽度线等。
在阴阳角位置设置垂线,在两个墙面弹出垂直线,用此线检查保温板施工垂直度。
3.调制聚合物胶浆使用干净的塑料桶倒入5.5kg的净水,加入25kg的聚合物胶浆,并用低速搅拌器搅拌成稠度适中的胶浆,净置5分钟。
大柴旦武警中队营房建设项目节能施工方案青海四建建筑工程有限责任公司1.编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2) 《热固性改性聚苯板》 Q320412WPJ001-2013(3) 《建筑节能工程施工质量验收规范》GB50411—2007(4) 《建筑装饰装修工程质量验收规范》GB50201—2001(5) 《外墙外保温工程技术规程》JGJ144-2004(6) 《外墙外保温建筑构造图集》10J121(7) 国家、地方、行业现行法律、法规2.编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计,使该工程施工的全过程中,各环节始终处于受控状态,质量达到优良标准,使业主称心满意,工程管理合理而有效。
1 工程概况1.1工程名称:大柴旦行委武警中队营房建设项目1.2建筑结构:框架结构1.3施工范围:外墙1.4保温类型:热固性改性聚苯板外墙外保温系统1.5外墙饰面:干挂石材2 材料组成2.1 热固性改性聚苯板生产厂家:青海新顺达新型保温材料科技有限公司规格为1200×600×50mm容重30-35Kg;燃烧性能A级。
2.2专用外墙外保温系统胶粘剂、外墙外保温系统抹面胶浆出厂时已配制好,现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌,重量比为水:抹面砂浆=1: 5,可操作时间不小于2h。
2.3锚固件采用自攻螺丝配合工程塑料膨胀钉固定膨胀大金板,要求单个固定件的抗拉承载力标准值≥0.8KN,塑料锚固钉规格为8×80mm。
2.4耐碱玻纤网格布用于增强保护层抗裂及整体性,耐碱玻纤网格布孔径6×6,宽度1米,160g/㎡。
构造示意图。
(1)胶粘剂:外墙外保温系统胶粘剂是由无机胶凝材料,高分子聚合物和填料等材料组成。
专用于热固性改性聚苯板粘结到基层墙体上,具有极强的粘结性能。

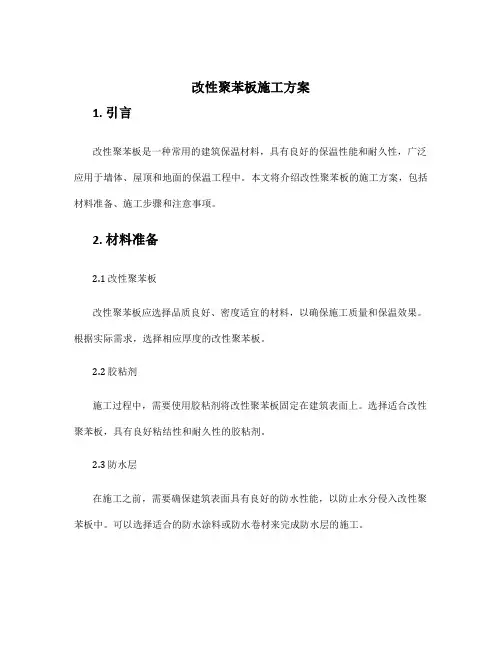

改性聚苯板施工方案1. 引言改性聚苯板是一种常用的建筑保温材料,具有良好的保温性能和耐久性,广泛应用于墙体、屋顶和地面的保温工程中。
本文将介绍改性聚苯板的施工方案,包括材料准备、施工步骤和注意事项。
2. 材料准备2.1 改性聚苯板改性聚苯板应选择品质良好、密度适宜的材料,以确保施工质量和保温效果。
根据实际需求,选择相应厚度的改性聚苯板。
2.2 胶粘剂施工过程中,需要使用胶粘剂将改性聚苯板固定在建筑表面上。
选择适合改性聚苯板,具有良好粘结性和耐久性的胶粘剂。
2.3 防水层在施工之前,需要确保建筑表面具有良好的防水性能,以防止水分侵入改性聚苯板中。
可以选择适合的防水涂料或防水卷材来完成防水层的施工。
3. 施工步骤3.1 表面处理首先,对建筑表面进行清理和处理,确保表面平整、干净,并清除任何杂质和尘土。
3.2 固定防水层在表面处理完成后,施工防水层以确保改性聚苯板的保温效果。
根据实际情况选择合适的防水涂料或防水卷材,将其均匀地涂布或铺设在建筑表面上。
3.3 粘贴改性聚苯板待防水层干燥后,使用胶粘剂将改性聚苯板固定在建筑表面上。
涂抹胶粘剂时,应确保胶粘剂均匀分布,避免出现过多或过少的情况。
3.4 排除空气和水分在粘贴改性聚苯板的过程中,要小心排除空气和水分,以确保胶粘剂与建筑表面和改性聚苯板之间的粘结效果。
3.5 处理接缝在改性聚苯板施工过程中,可能会出现接缝,应密封处理以防止热量和水分的损失。
使用合适的防水胶带或密封胶进行接缝处理。
3.6 二次涂饰改性聚苯板施工完成后,可以进行二次涂饰以增加表面的美观度和保护层的耐久性。
选择适合的涂料,进行均匀涂抹。
4. 注意事项•在施工过程中,应注意安全,佩戴适当的防护用具。
•施工前应仔细检查材料的质量和规格,确保达到要求。
•使用胶粘剂时,应按照厂家提供的说明书进行配比和施工。
•施工时应注意天气条件,避免在极端温度或降雨天气施工。
•完成施工后,及时清理施工现场以保持整洁。
