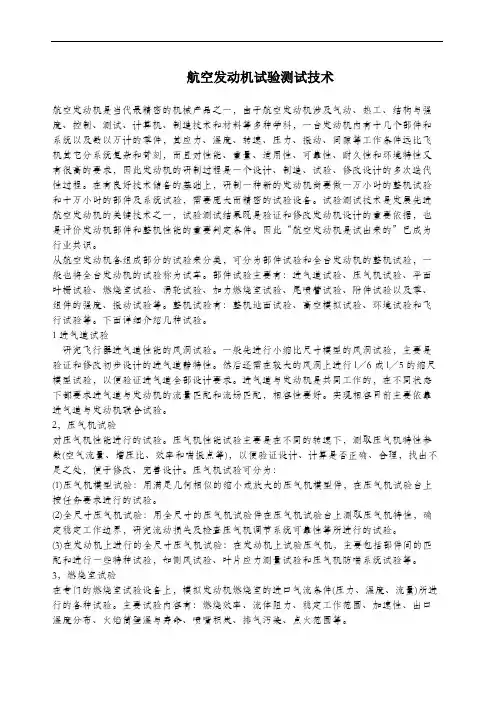

航空发动机试验测试技术航空发动机是当代最精密的机械产品之一，由于航空发动机涉及气动、热工、结构与强度、控制、测试、计算机、制造技术和材料等多种学科，一台发动机内有十几个部件和系统以及数以万计的零件，其应力、温度、转速、压力、振动、间隙等工作条件远比飞机其它分系统复杂和苛刻，而且对性能、重量、适用性、可靠性、耐久性和环境特性又有很高的要求，因此发动机的研制过程是一个设计、制造、试验、修改设计的多次迭代性过程。
在有良好技术储备的基础上，研制一种新的发动机尚要做一万小时的整机试验和十万小时的部件及系统试验，需要庞大而精密的试验设备。
试验测试技术是发展先进航空发动机的关键技术之一，试验测试结果既是验证和修改发动机设计的重要依据，也是评价发动机部件和整机性能的重要判定条件。
因此“航空发动机是试出来的”已成为行业共识。
从航空发动机各组成部分的试验来分类，可分为部件试验和全台发动机的整机试验，一般也将全台发动机的试验称为试车。
部件试验主要有：进气道试验、压气机试验、平面叶栅试验、燃烧室试验、涡轮试验、加力燃烧室试验、尾喷管试验、附件试验以及零、组件的强度、振动试验等。
整机试验有：整机地面试验、高空模拟试验、环境试验和飞行试验等。
下面详细介绍几种试验。
1进气道试验研究飞行器进气道性能的风洞试验。
一般先进行小缩比尺寸模型的风洞试验，主要是验证和修改初步设计的进气道静特性。
然后还需在较大的风洞上进行l／6或l／5的缩尺模型试验，以便验证进气道全部设计要求。
进气道与发动机是共同工作的，在不同状态下都要求进气道与发动机的流量匹配和流场匹配，相容性要好。
实现相容目前主要依靠进气道与发动机联合试验。
2，压气机试验对压气机性能进行的试验。
压气机性能试验主要是在不同的转速下，测取压气机特性参数(空气流量、增压比、效率和喘振点等)，以便验证设计、计算是否正确、合理，找出不足之处，便于修改、完善设计。
压气机试验可分为：(1)压气机模型试验：用满足几何相似的缩小或放大的压气机模型件，在压气机试验台上按任务要求进行的试验。

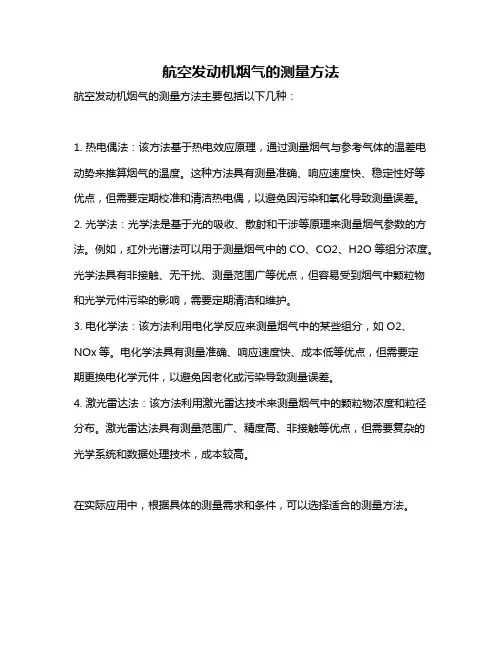

航空发动机烟气的测量方法
航空发动机烟气的测量方法主要包括以下几种：
1. 热电偶法：该方法基于热电效应原理，通过测量烟气与参考气体的温差电动势来推算烟气的温度。
这种方法具有测量准确、响应速度快、稳定性好等优点，但需要定期校准和清洁热电偶，以避免因污染和氧化导致测量误差。
2. 光学法：光学法是基于光的吸收、散射和干涉等原理来测量烟气参数的方法。
例如，红外光谱法可以用于测量烟气中的CO、CO2、H2O等组分浓度。
光学法具有非接触、无干扰、测量范围广等优点，但容易受到烟气中颗粒物和光学元件污染的影响，需要定期清洁和维护。
3. 电化学法：该方法利用电化学反应来测量烟气中的某些组分，如O2、NOx等。
电化学法具有测量准确、响应速度快、成本低等优点，但需要定
期更换电化学元件，以避免因老化或污染导致测量误差。
4. 激光雷达法：该方法利用激光雷达技术来测量烟气中的颗粒物浓度和粒径分布。
激光雷达法具有测量范围广、精度高、非接触等优点，但需要复杂的光学系统和数据处理技术，成本较高。
在实际应用中，根据具体的测量需求和条件，可以选择适合的测量方法。
航空发动机压气机工作温度概述及解释说明1. 引言1.1 概述航空发动机是现代飞行器的核心部件，其中压气机作为发动机的关键组成部分，在提供必要的气流压缩与推进力方面发挥着重要的作用。
而在压气机正常运行中，其工作温度是一个重要的影响因素。
本篇文章将对航空发动机压气机工作温度进行全面概述与解释说明。
1.2 文章结构本文将按照以下结构展开对航空发动机压气机工作温度的讨论：- 引言：对文章目的、内容和结构进行概述。
- 航空发动机压气机工作温度的重要性：探讨压气机在航空发动机中的作用，以及温度对其性能的影响及相关限制因素。
- 航空发动机压气机工作温度的测量与监控方法：介绍不同类型和原理的温度传感器，以及设计和实施压气机温度监控系统所需考虑的问题和应急措施。
- 对航空发动机压气机工作温度限制的解释：详细说明制造商规定和技术标准指南对压气机温度限制的要求和依据，以及飞行员操作手册中关于压气机温度限制的说明。
同时还探讨在维修和维护中如何监控和调整压气机温度的方法和程序。
- 结论：对航空发动机压气机工作温度进行总结，并提出对于压气机温度控制和监控的建议与展望。
1.3 目的本文旨在全面介绍航空发动机压气机工作温度这一重要方面，并深入阐述其对发动机性能的影响以及相应的监控和调整方法。
通过本文，读者可了解到航空发动机压气机工作温度相关知识，并为实际生产、运营与维护提供参考与指导。
2. 航空发动机压气机工作温度的重要性2.1 压气机在航空发动机中的作用压气机是航空发动机的核心组件之一，它负责将大量的气体吸入发动机并通过压缩提高气体的密度，从而产生更大的推力。
压气机可以分为低压和高压两个部分，并通过复杂的转子和定子构造实现高效率的工作。
它起着将外界空气往后排送、为燃烧室提供所需进口条件和增加末级推力等关键功能。
2.2 温度对压气机性能的影响航空发动机中，良好的工作温度对于保证压气机性能至关重要。
具体来说，适宜的工作温度可以确保良好的动力输出、有效地吸取外界空气并进行良好的压缩，从而提供足够强大且稳定的推力。
航空发动机压气机叶片检修技术摘要：航空发动机在使用或经过长时间试验后，在分解检查过程中会发现部分压气机叶片存在损伤，而压气机叶片价格及其昂贵，更换新件将大大提高成本。
因此，本文介绍了降低航空发动机压气机叶片使用成本的检修技术，包含叶片的清洗、外观故障检查（以下简称故检），无损检测、叶型修理、叶型测量、叶根喷丸强化，叶片表面振动光饰等在内的先进修理技术。
【关键词】航空发动机压气机叶片修理技术航空发动机的压气机叶片工作条件非常恶劣，处于高温、高压、高转速、高离心力的状态。
特别是军用战斗机的发动机，因为作战机动，不断出现快速调整姿态等需求，导致为战斗机提供动力的航空发动机出现快速交变温差，工作条件的恶劣程度更是呈指数级增长。
因此，在航空发动机叶片的设计和制造上，都采用了性能优异但价格昂贵的钛合金和高温合金材料以及复杂的制造工艺。
在维修时，采用先进的修理技术对存在缺陷和损伤的叶片进行修复，可延长使用寿命，减少更换叶片，提高经济收益。
为了有效提高航空发动机的工作可靠性和经济性，压气机叶片先进的修理技术日益受到重视，并获得了广泛的应用。
1.修理前的处理与检测压气机叶片在实施修理工艺之前，需开展必要的预处理和检测，以清除其表面的附着杂质；对叶片损伤形式和损伤程度做出评估，从而确定叶片的可修理度和采用的修理技术手段。
1.1清洗压气机叶片使用过后，容易吸附空气中的杂质，从而在叶片表面黏附有沉积物，部分沉积物经过高温氧化腐蚀后产生热蚀层，这些沉积物影响了气流的运动，导致压气机的效率下降，同时沉积物也掩盖了叶片表面的损伤，不便于检测。
因此，叶片在进行检测和修理前，要清除沉积物。
1.2故检叶片修理前，需针对其外部的损伤类型，损伤程度等进行故检，以判断是否可以继续使用，及确定相应的修理方案。
故检是维修过程的重要工序，整个发动机的制造（维修）成本控制，很大部分来自故检工序，因此众多维修厂都对故检工作极为重视。
1.3无损检测无损检测是在不损害或不影响叶片使用性能,不伤害叶片内部组织的前提下，利用叶片内部结构异常或缺陷存在引起的热、声、光、电、磁等反应的变化，以物理或化学方法为手段，对叶片内部及表面的结构、状态及缺陷的类型、数量、形状、性质、位置、尺寸、分布及其变化进行检查和测试的方法。

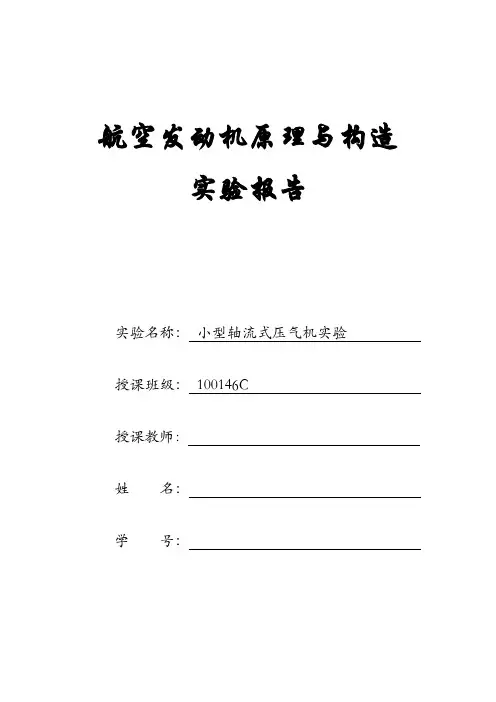

航空发动机原理与构造实验报告实验名称：小型轴流式压气机实验授课班级：100146C授课教师：姓名：学号：一、实验目的：1、加强对压气机流量特性的理解。
