西北工业大学航空发动机结构分析课后答案第3章压气机

第三章 受剪板式薄壁结构内力和位移计算3-1分析下图所示各平面薄壁结构的几何不变性，并计算多余约束数f 。

1(a)(b)(c) (d)(e) (f)分析：平面四边形板f=1，三角板f=0；一个“内十字”结点增加一次静不定。

结构分析有：增加元件法，去掉约束法。

解：(a)几何不变系统，有多余约束f=8.增加元件法：将开洞处的一块板补全，则系统有9个“内十字”结点。

因而f=9-1=8.(b)几何不变系统，有多余f=5.增加元件法：将开洞处的一块板补全，切开端口杆的杆端处连上，则系统有4个“内十字”结点，外部多余约束数为3，对于端口切开的杆：丁字节点6处为零力杆端切开与否对静不定次数无影响，而处于“内十字”结点处的5处，则解除一次静不定。

因而f=4+3-1-1=5.(c)几何不变系统，有多余约束f=4.有4个“内十字”结点。

因而f=4.(d)几何不变系统，有多余约束f=3.增加元件法：将开洞处的一块板补全，则系统有4个“内十字”结点。

因而f=4-1=3.(e)几何不变系统，有多余约束f=21.有21个“内十字”结点。

因而f=21.(f)几何不变系统，有多余约束f=12.有12个“内十字”结点。

因而f=12.3-2分析下图所示空间薄壁结构的几何不变性，并计算多余约束数f。

(a)(b)(c) (d)(e)(f)(g) (h)6(i)(j)67(k)(l)78(m) (n)(o)分析：三缘条盒段若以四边形面与基础连接则有1次静不定（进行结构分析：视结点为自由体有3个自由度，板和杆各自起一个约束作用），若以三边与基础相连则为无多余约束的静定结构；对于一端固定的一段空心薄壁结构，端框有n个结点，其静不定次数为(n-3),故单边连接的四缘条盒段有1次静不定；对于四缘条盒段若以相邻两面和基础相连则由结构分析可知有3次静不定；对于三缘条盒段若以一边为三角形另一边为四边形和基础相连则由结构分析可知有2次静不定，若以双边四边形形式连接三缘条盒段则静不定次数为3。

《航空发动机结构分析》课后思考题答案第一章概论1.航空燃气涡轮发动机有哪些基本类型?指出它们的共同点、区别和应用。

.涡喷、涡扇、军用涡扇分别是在何年代问世的？答：涡喷二十世纪三十年代（1937年WU： 1937年HeS3B）；涡扇19（50'19（52军用涡扇1966^19673.简述涡轮风扇发动机的基本类型。

答：不带加力，带加力，分排，混排，高涵道比，低涵道比。

4.什么是涵道比？涡扇发动机如何按涵道比分类？答：（一）B/T,外涵与内涵空气流量比;（二）高涵道比涡扇（GE90）,低涵道比涡扇（Al-37fn）5.按前后次序写出带加力的燃气涡轮发动机的主要部件。

答：压气机、燃烧室、涡轮、加力燃烧室、喷管。

6.从发动机结构剖面图上，可以得到哪些结构信息？答：a)发动机类型b)轴数c)压气机级数d)燃烧室类型e)支点位置f)支点类型第二章典型发动机1.根据总增压比、推重比、涡轮前燃气温度、耗油率、涵道比等重要性能指标，指出各代涡喷、涡扇、军川涡扇发动机的性能指标。

答：涡喷表2.1涡扇表2. 3军用涡扇表2. 22.al-31f发动机的主要结构特点是什么？在该机上采用了哪些先进技术？答：AL31-F结构特点：全钛进气机匝，23个导流叶片；钛合金风扇，高压压气机，转子级间电了束焊接；高压压气机三级可调静子叶片九级环形燕尾梆头的工作叶片；环形燃烧空有28个双路离心式喷嘴，两个点火器，采用半导体电嘴；高压涡轮叶片不带冠, 株头处有减振器，低压涡轮叶片带冠：涡轮冷却系统采用了设置在外涵道中的空气-空气换热器，可使冷却空气降温125-210*c：加力燃烧室采用射流式点火方式，单品体的涡轮工作叶片为此提供了强度保障:收敛-扩张型喷管由亚声速、超声速调节片及蜜蜂片各16式组成；排气方式为内、外涵道混合排气.3.ALF502发动机是什么类型的发动机？它有哪些有点？答：ALF502,涡轮风扇。

优点：•单元体设计，易维修•长寿命、低成本•B/T高耗汕率低•噪声小，排气中N（）x量低于规定第三章压气机1.航空燃气涡轮发动机中，两种基本类型压气机的优缺点有哪些？答：（一）轴流压气机增压比高、效率高单位面积空气质量流量大，迎风阻力小，但是单级压比小,结构复杂;（二）离心式压气机结构简单、工作可靠、稳定工作范围较宽、单级压比高；但是迎风面积大，难于获得更高的总增压比。

第3章课后习题参考答案3—1何谓速度瞬心相对瞬心与绝对瞬心有何异同点答：参考教材30^31页。

3—2何谓三心定理何种情况下的瞬心需用三心定理来确定答：参考教材31页。

3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P,,直接标注在图上) (a)答:3-4标出图示的齿轮一连杆纽合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比U)l/U)3o答：1)瞬新的数目：K 二N (N-1 )/2=6 (6T )/2=152）为求3（/33需求3个瞬心％、P%、P 竹的位置由构件J 3在K 点的速度方向相同，可知4与3同向。

3-6 在图示的四杆机构中，L AB 二60mm, LcD=90mm, L AD =L BC = 120mm, u)2=10rad/s,试用瞬心法求：1) 当 0=165°2) 当 0=165°2)求vc 定出瞬心"2的位置(图b) 因M 为构件3的绝对瞬心，则有 U )3=VB /IB PI 3=W2I JB / U=10X X78=(rad/s) v c = u c pi3U)a=X52X = (m/s)（2分）时，点的速度vc;吋，构件3的BC 线上速度最小的一点E 的位置及速度的大小:3i/3s= PadPu/PidPi^DK/AK(图b)C线上速度灵小的点必与p13点的距离3—11速度多边形和加速度多边彤有哪些特性试标出图中的方向。

答速度多边形和加速慶多边形特性参见下图，各速度方向在图中用箭头标出。

3T2在图示的机构中，设已知构件的尺寸及原动件1的角速度（顺时针），试用图解法求机构在图示位置吋C点的速厦和加速度。

V C3=V B+V C3B=V C2+V C3C2（2 分）aC3=aB+a n C3B+a C38=aC2+a C3C2+a”C3C2Vc2=0 3C2=0 （2 分）Vc30=O U） 3=0 a k C3C2=0（1分）（1分）答:（3分）答:（2分）V C2=V B+V C28=V O3+V G2C3U)3=W 2=0（2分）（2分）（1分）& f t k ra^+a C2B+3 C2B~3C3+3 C2C3+3 C2C3（3分）(c)(bj s bi iV B3=V B2B3B2（2分）（1分） a 阴+a B3_aB2+a B3B2+a B3B2 3- 13试判斷在图示的两机构中.B 点足否都存在哥氏加速度又在何位置哥氏加速度为零忤 出相应的机构位置图。

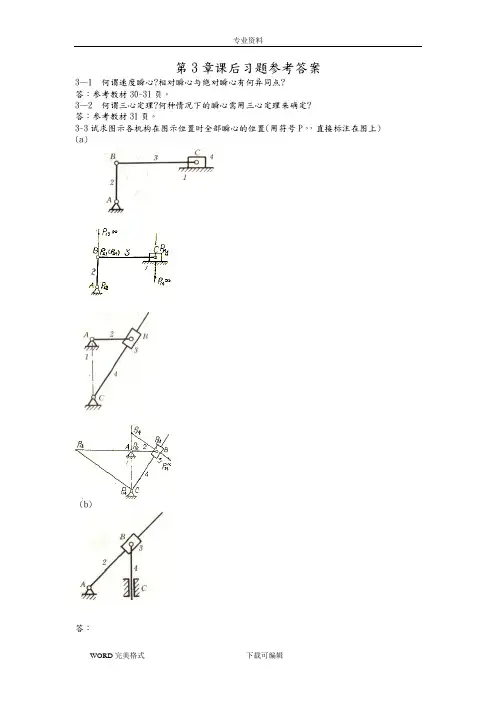

第3章课后习题参考答案3—1 何谓速度瞬心?相对瞬心与绝对瞬心有何异同点?答：参考教材30~31页。

3—2 何谓三心定理?何种情况下的瞬心需用三心定理来确定?答：参考教材31页。

3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P，，直接标注在图上) (a)(b)答：答：（10分）(d)（10分）3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比ω1/ω3。

答：1)瞬新的数目：K=N(N-1)/2=6(6-1)/2=152)为求ω1/ω3需求3个瞬心P 16、P 36、P 13的位置3）ω1/ω3= P 36P 13/P 16P 13=DK/AK由构件1、3在K 点的速度方向相同，可知ω3与ω1同向。

3-6在图示的四杆机构中，L AB =60mm ，L CD =90mm,L AD =L BC =120mm, ω2=10rad/s,试用瞬心法求：1)当φ=165°时，点的速度vc ；2)当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小；3)当V C =0时，φ角之值(有两个解)。

解：1）以选定的比例尺μ机械运动简图（图b ）2）求vc 定出瞬心p12的位置（图b ）因p 13为构件3的绝对瞬心，则有ω3=v B /lBp 13=ω2l AB /μl .Bp 13=10×0.06/0.003×v c =μc p 13ω3=0.003×52×2.56=0.4(m/s)3)定出构件3的BC 线上速度最小的点线上速度最小的点必与p13点的距离最近，故丛p13引BC 线的垂线交于点 v E =μl.p 13E ω3=0.003×46.5×4)定出vc=0时机构的两个位置（图c）量出φ1=26.4°φ2=226.6°3-8机构中，设已知构件的尺寸及点B的速度v B(即速度矢量pb)，试作出各机构在图示位置时的速度多边形。

第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N σσN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C012σσσΦσ-=- σΦσσ+=∴-1210 M P a 33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=qσσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴ 根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。

O OO OP 2P 3F 23(P 24Pl 3(P 34)(a)(b)Pl 3Pl 6A 1题3-6在图a 所示的四杆机构中,第三章平面机构的运动分析题3-3试求图示各机构在图示位置时全部瞬心的位置（用符号P j 直接标注在图上）解：题3-4在图示在齿轮-连杆机构中，试用瞬心法求齿轮1与齿轮3的传动比w1/w3.C 2P 12P 23St -解：1）计算此机构所有瞬心的数目K N （N1）2152） 为求传动比 < 3需求出如下三个瞬心 R 6、P 36、P 13如图3-2所示。

; 1 巳6只33） 传动比 仁3计算公式为： —3P 16P 13I AB =60mm , l cD =90mm , l AD =|Bc =120mm , w 2=10rad/s ，试用瞬心P134 C 4L CP 12AM B3P iP 34CBMF 24F 34P ?4(d)Pl 4法求:V B3I AB2IAB lBPI32.56rad sV ClCR 3 3 0.4m s量得 1 26.42 226.6P 3434B P 233 22A ,D- i Pl4P 12 1(a)P 131） 当0 =165。

时，点C 的速度Vc ;2） 当$ =165。

时，构件3的BC 线上速度最小的一点 E 的位置及速度的大小; 3） 当Vc=O 时，0角之值（有两个解）解：1）以选定比例尺，绘制机构运动简图。

（图3-3 ）2）求V c ，定出瞬心P 13的位置。

如图 3-3 （a ）3）定出构件3的BC 线上速度最小的点 E 的位置。

因为BC 线上速度最小的点必与 P 13点的距离最近，所以过 P 13点引BC 线延长线的垂线交于 E 点。

如图3-3 （a ）v E1ER 3 3 0.375ms4）当V C 0时，P 13与C 点重合，即AB 与BC 共线有两个位置。

作出 V C 0的两个位置。

题3-12在图示的各机构中，设已知各构件的尺寸、原动件 1以等角速度3 1顺时针方向转动。

航空发动机构造课程思考题答案（Aл-31Ф发动机低压压气机）1.Aл-31Ф发动机属于哪一代军用发动机？三2.Aл-31Ф发动机低压压气机属于什么类型的压气机？轴流式3.Aл-31Ф低压压气机的转子结构是什么类型的转子？鼓盘式4.Aл-31Ф低压压气机的转子共有几级？4级风扇转子5.Aл-31Ф低压压气机的转子共分为几段？各段之间是如何连接的？分三段，第一段由前轴颈、I级盘、II级盘和鼓筒组成；第二段由III级盘、后轴颈和筒状转接圈组成；第三段为IV级盘。

第一段和第二段采用电子束焊接在一起，组成不可拆分式结构，各段利用精密螺栓相互连接。

6.低压压气机各级工作叶片与轮盘采用什么方式连接？轴向燕尾形连接7.采用什么方式保证低压压气机各级工作叶片的轴向定位？I、II级工作叶片用径向销钉实现槽向定位，III、IV级叶片均借助环形开口卡圈实现叶片在轮盘上的轴向定位，卡圈嵌入叶片和轮盘上的专用槽内，并用止动销钉将其锁紧。

8.在低压压气机前三级动叶中采用什么方式减小叶片的振动？工作叶片距叶尖1/4处有减振凸台，在接合面上喷涂耐磨合金，当叶片发生振动时接合面互相摩擦，可起阻尼减振的作用。

9.在低压压气机中采用什么方式减轻转子的轴向载荷？在I级盘的后面有孔，通过孔可将高压空气引入转子内腔（卸荷腔），从而减轻转子的轴向载荷。

10.低压压气机静子由哪些零部件组成？由进气整流锥、进口导流器、I-IV级壳体、I-III导流器和出口导流器组成。

11.简述整流支板的结构及其特点？23块整流支板是承力部件，发动机所受的轴向和径向载荷通过这些支板传递给主安装节。

整流支板由前、后两个部分组成，前部不动，后部可转动，从而构成气动翼型的可变弯度导流叶片。

不动部分采用双支点支承，其上有一系列长方形的窗口，使防冰热空气流出，在支板上形成热空气膜，防止整流支板结冰；而转动部分外端带有轴颈，通过控制器带动轴颈转动，从而改变气流攻角。

12.低压压气机机匣由哪些部件组成？I-IV级机匣13.低压压气机的前支点是什么轴承？该轴承承受哪些力？滚棒轴承□，承受径向载荷14.低压压气机的后支点是什么轴承？该轴承承受哪些力？滚珠轴承○，承受全部的轴向载荷以及低压压气机部分的径向载荷15.请指出图中的密封装置？前后支点：采取石墨封严和篦齿封严措施来完成对滑油的密封；I、II和III级整流叶片均带有内、外缘板。

西北工业大学航空发动机结构分析课后答案第一章第一章概论思考题1、航空燃气涡轮发动机有哪些基本类型,指出他们的共同点、区别和应用。

区别:涡轮喷气发动机:在单个流道内靠发动机喷出的高速燃气产生反作用推力的燃气涡轮发动机，涡轮出口燃气在喷管中膨胀，使燃气可用能量转变为高速喷流的动能而产生反作用力。

主要应用:军用、民用、特别是超声速飞机，目前大多被涡扇发动机取代。

涡轮风扇发动机:与涡喷发动机相比多了压气机前风扇、外涵道结构。

空气进入发动机后分别通过内外涵道。

推力由内外涵道两部分的气体动能产生。

主要应用:中、大涵道比发动机多用于亚声速客机和运输机，小涵道比发动机多用于战斗机和超声速飞行器上。

涡轮螺旋桨发动机:靠动力涡轮把燃气能量转化为轴功率，带动螺旋浆工作，主要应用于速度小于800km/h的中小型运输机、通用客机。

涡轮轴发动机:原理与结构基本与涡轮螺旋桨发动机一样，只是燃气发生器出口燃气所含能量全被自由涡轮吸收，驱动轴转动。

其主要用途是直升机。

螺旋桨风扇发动机:可看做带高速先进螺旋桨的涡轮螺旋桨发动机，又可看做除去外涵道的大涵道比涡扇发动机，兼具耗油率低和飞行速度高的优点。

目前尚未进入实际应用阶段。

共同点:组成部分:进气装置、压气机、燃烧室、涡轮和尾喷管。

工作过程:吸气进气、压缩、燃烧后膨胀和排气。

核心及部分:压气机、燃烧室、涡轮。

2、涡轮喷气、涡轮风扇、军用涡扇分别是何年代问世的?涡轮喷气 :二十世纪三十年代末。

涡轮风扇 :二十世纪六十年代初。

军用涡扇 :二十世纪六十年代中期。

3、简述涡轮风扇发动机的基本类型。

按用途可分为军用涡扇发动机和民用涡扇发动机，按是否有加力燃烧室分为带加力的涡扇发动机和不带加力的涡扇发动机，带加力的用于军用超音速飞行，不带加力的用于民用，按涵道比大小可分为小涵道比、中涵道比、大涵道比涡扇发动机。

4、什么是涵道比,涡扇发动机如何按涵道分类,说明各类型发动机的应用机型。

涵道比是指涡扇发动机外涵道和内涵道空气质量流量之比，又称流量比。

第三章 平面机构的运动分析题3-3 试求图示各机构在图示位置时全部瞬心的位置(用符号P ij 直接标注在图上) 解：1P 13(P 34)13∞题3-4 在图示在齿轮-连杆机构中,试用瞬心法求齿轮1与齿轮3 的传动比w1/w3.P 13P 23P 363D 652C 4B P 16A 1P 12解：1）计算此机构所有瞬心的数目152)1(=-=N N K2）为求传动比31ωω需求出如下三个瞬心16P 、36P 、13P 如图3-2所示。

3）传动比31ω计算公式为：1316133631P P P P =ωω题3-6在图a 所示的四杆机构中，l AB =60mm ，l CD =90mm ，l AD =l BC =120mm ，ω2=10rad/s ，试用瞬心法求：231） 当φ=165°时，点C 的速度Vc ；2） 当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3） 当Vc=0时，φ角之值（有两个解） 解：1) 以选定比例尺,绘制机构运动简图。

(图3-3 ) 2）求V C ，定出瞬心P 13的位置。

如图3-3（a ）s rad BP ll v l AB AB B 56.21323===μωω s m CP v l C 4.0313==ωμ 3）定出构件3的BC 线上速度最小的点E 的位置。

因为BC 线上速度最小的点必与P 13点的距离最近，所以过P 13点引BC 线延长线的垂线交于E 点。

如图3-3（a ）s m EP v l E 375.0313==ωμ4）当0=C v 时，P 13与C 点重合，即AB 与BC 共线有两个位置。

作出0=C v 的两个位置。

量得 ︒=4.261φ ︒=6.2262φ题3-12 在图示的各机构中，设已知各构件的尺寸、原动件1以等角速度ω1顺时针方向转动。

试用图解法求机构在图示位置时构件3上C 点的速度及加速度。

解：a)速度方程：32233C C C B C B C v v v v v +=+=加速度方程：r C C k C C C t B C n B C B t C nC a a a a a a a a 232323333++=++=+b) 速度方程：2323B B B B v v v +=加速度方程：r B B K B B B t B nB a a a a a 2323233++=+c) 速度方程：2323B B B B v v v +=加速度方程：r B B K B B B t B nB a a a a a 2323233++=+题3-14 在图示的摇块机构中，已知l AB =30mm ，l AC =100mm ，l BD =50mm ，l DE =40mm 。

第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

题2-11讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-12 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。

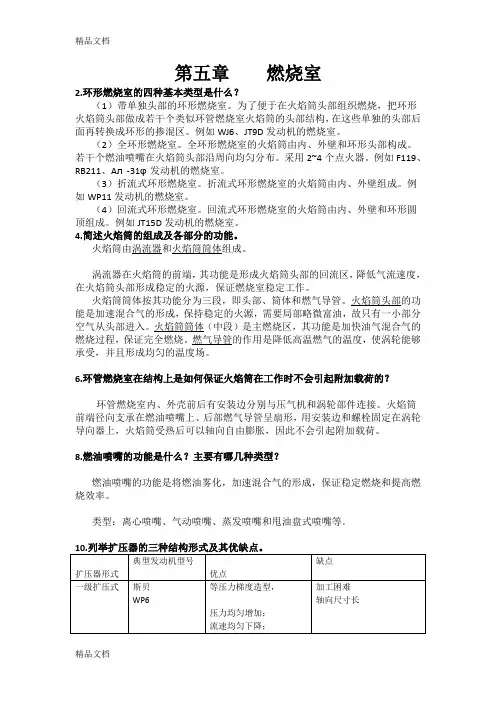

第五章燃烧室2.环形燃烧室的四种基本类型是什么？（1）带单独头部的环形燃烧室。

为了便于在火焰筒头部组织燃烧，把环形火焰筒头部做成若干个类似环管燃烧室火焰筒的头部结构，在这些单独的头部后面再转换成环形的掺混区。

例如WJ6、JT9D发动机的燃烧室。

（2）全环形燃烧室。

全环形燃烧室的火焰筒由内、外壁和环形头部构成。

若干个燃油喷嘴在火焰筒头部沿周向均匀分布。

采用2~4个点火器。

例如F119、RB211、Aл-31φ发动机的燃烧室。

（3）折流式环形燃烧室。

折流式环形燃烧室的火焰筒由内、外壁组成。

例如WP11发动机的燃烧室。

（4）回流式环形燃烧室。

回流式环形燃烧室的火焰筒由内、外壁和环形圆顶组成。

例如JT15D发动机的燃烧室。

4.简述火焰筒的组成及各部分的功能。

火焰筒由涡流器和火焰筒筒体组成。

涡流器在火焰筒的前端，其功能是形成火焰筒头部的回流区，降低气流速度，在火焰筒头部形成稳定的火源，保证燃烧室稳定工作。

火焰筒筒体按其功能分为三段，即头部、筒体和燃气导管。

火焰筒头部的功能是加速混合气的形成，保持稳定的火源，需要局部略微富油，故只有一小部分空气从头部进入。

火焰筒筒体（中段）是主燃烧区，其功能是加快油气混合气的燃烧过程，保证完全燃烧。

燃气导管的作用是降低高温燃气的温度，使涡轮能够承受，并且形成均匀的温度场。

6.环管燃烧室在结构上是如何保证火焰筒在工作时不会引起附加载荷的？环管燃烧室内、外壳前后有安装边分别与压气机和涡轮部件连接。

火焰筒前端径向支承在燃油喷嘴上、后部燃气导管呈扇形，用安装边和螺栓固定在涡轮导向器上，火焰筒受热后可以轴向自由膨胀，因此不会引起附加载荷。

8.燃油喷嘴的功能是什么？主要有哪几种类型？燃油喷嘴的功能是将燃油雾化，加速混合气的形成，保证稳定燃烧和提高燃烧效率。

类型：离心喷嘴、气动喷嘴、蒸发喷嘴和甩油盘式喷嘴等。

航空发动机构造答案航空发动机结构分析作业题第一章：概论1.航空燃气涡轮发动机有哪些类型？指出他们的共同点，区别和应用。

答：类型：燃气涡轮发动机分为涡轮喷气、涡轮风扇、涡轮螺旋桨、桨扇、涡轮轴发动机和垂直/短距起落动力装置。

共同点：1.燃气涡轮发动机都主要由进气装置、压气机、燃烧室、涡轮和尾喷管组成。

2.工作过程中，都分为进气、压缩、燃烧后膨胀和排气四个过程，在同一时间内不同空间完成。

3.发动机能持续工作的原因：从进气装置进入的空气在压气机中被压缩后，进入燃烧室并与那里喷入的燃油混合燃烧，生成高温高压燃气，燃气在膨胀过程中驱动涡轮做高速旋转，将部分能量转换为涡轮功，涡轮带动压气机不断吸入空气并进行压缩，使发动机能连续工作。

区别：利用能量的利用方式的不同只使用尾喷管喷出气体的反作用力作为推进力：包括涡轮风扇发动机和涡轮喷气发动机；不只使用尾喷管喷出气体的反作用力作为推进力：涡轮轴发动机，涡轮螺旋桨发动机和桨扇发动机。

应用：不带加力的涡轮喷气发动机和涡轮风扇发动机主要应用于高亚声速旅客机和运输机，带加力的涡轮喷气发动机涡轮风扇发动机适用于超声速军用飞机。

涡轮螺旋桨发动机，在大型远程运输机上，已被涡扇发动机所代替，但在中、小型运输机和通用飞机上仍有广泛用途，桨扇发动机，由于经济因素等众多原因尚未进入实用阶段，涡轮轴发动机主要应用于驱动直升机的旋翼，也可用作地面动力。

垂直/短距起落动力装置用于为垂直/短距起落飞机提供等于、大于或略小于飞机起飞重量的垂直推力，并为飞机提供水平飞行的推力。

已得到应用。

例如，英国的鹞式战斗机。

2.涡轮喷气、涡轮风扇、军用涡扇分别是在何年代问世的？答：涡轮喷气发动机是20世纪30年代，涡轮风扇发动机是1960~1962 ，军用涡扇发动机是1966~1967。

3.简述涡轮风扇发动机的基本类型。

答：按照不同的分类标准：按是否带加力：带加力的涡轮风扇发动机和不带加力的涡轮风扇发动机按内外涵道气体最后排出的方式：分排涡轮风扇发动机，混排涡轮风扇发动机目前还正在研制一种超声速通流桨扇发动机。

第一章第一章 概论思考题1、 航空燃气涡轮发动机有哪些基本类型航空燃气涡轮发动机有哪些基本类型？？指出他们的共同点指出他们的共同点、、区别和应用区别和应用。

区别区别：：涡轮喷气发动机：在单个流道内靠发动机喷出的高速燃气产生反作用推力的燃气涡轮发动机，涡轮出口燃气在喷管中膨胀，使燃气可用能量转变为高速喷流的动能而产生反作用力。

主要应用：军用、民用、特别是超声速飞机，目前大多被涡扇发动机取代。

涡轮风扇发动机：与涡喷发动机相比多了压气机前风扇、外涵道结构。

空气进入发动机后分别通过内外涵道。

推力由内外涵道两部分的气体动能产生。

主要应用：中、大涵道比发动机多用于亚声速客机和运输机，小涵道比发动机多用于战斗机和超声速飞行器上。

涡轮螺旋桨发动机：靠动力涡轮把燃气能量转化为轴功率，带动螺旋浆工作，主要应用于速度小于800km/h 的中小型运输机、通用客机。

涡轮轴发动机：原理与结构基本与涡轮螺旋桨发动机一样，只是燃气发生器出口燃气所含能量全被自由涡轮吸收，驱动轴转动。

其主要用途是直升机。

螺旋桨风扇发动机：可看做带高速先进螺旋桨的涡轮螺旋桨发动机，又可看做除去外涵道的大涵道比涡扇发动机，兼具耗油率低和飞行速度高的优点。

目前尚未进入实际应用阶段。

共同点共同点：：组成部分：进气装置、压气机、燃烧室、涡轮和尾喷管。

工作过程：吸气进气、压缩、燃烧后膨胀和排气。

核心及部分：压气机、燃烧室、涡轮。

2、 涡轮喷气涡轮喷气、、涡轮风扇涡轮风扇、、军用涡扇分别是何年代问世的?涡轮喷气 ：二十世纪三十年代末。

涡轮风扇 ：二十世纪六十年代初 。

军用涡扇 ：二十世纪六十年代中期。

3、 简述涡轮风扇发动机的基本类型简述涡轮风扇发动机的基本类型。

按用途可分为军用涡扇发动机和民用涡扇发动机，按是否有加力燃烧室分为带加力的涡扇发动机和不带加力的涡扇发动机，带加力的用于军用超音速飞行，不带加力的用于民用，按涵道比大小可分为小涵道比、中涵道比、大涵道比涡扇发动机。
