高效沉淀池 防雷及接地安装子分部工程

防雷接地分项工程的施工方法及质量要求1. 作业条件：接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

桩基内钢筋与柱筋连接处已绑扎完。

利用主筋作引下线时，钢筋绑扎完毕。

2 、避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

4、避雷网安装作业条件：接地体与引下线必须做完，支架安装完毕，具备调直场地和垂直运输条件。

5、操作工艺5.1 工艺流程：→→→→→5.2 接地体安装工艺：人工接地体（极）安装应符合以下规定：5.2.1人工接地体（极）的最小尺寸见表所示。

接地体和接地线的最小规格5.2.2 接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。

5.2.3 垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。

5.2.4 接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。

5.2.5 当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。

5.2.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

5.2.7 采用搭接焊时，其焊接长度如下：5.2.7.1 镀锌扁钢不小于其宽度的2倍，三面施焊。

（当扁钢宽度不同时，搭接长度以宽的为准）。

敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

5.2.7.2 镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。

5.2.7.3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

5.2.7.4 镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。

5.3 人工接地体（极）安装：5 .3.1 接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于 2.5m。

防雷与接地工程施工方案一、工程概况本工程是针对某地区建设的一栋高层建筑，为了保障建筑安全和居民生命财产安全，必须进行防雷与接地工程。

本工程的主要内容包括建筑物的防雷装置安装、接地系统的构建和相关设施的调试等。

二、工作内容及施工步骤1. 施工前准备工作1.1 确定施工方案在进行施工前，需要根据建筑物的具体情况，确定防雷与接地的施工方案。

根据建筑物的高度、形状、结构和周边环境等因素，选择合适的防雷设备和接地系统。

1.2 完成施工图纸和材料准备根据施工方案，编制详细的施工图纸，并确定所需的材料和设备。

根据设计要求，准备好各种电缆、接地材料、防雷设备等。

1.3 安全措施在施工前，必须做好施工安全措施。

包括相关施工人员的培训和安全规范的制定。

并做好相关的劳动保护工作，确保施工过程中不会发生安全事故。

2. 防雷装置的安装2.1 安装避雷针根据建筑物的高度和形状，选择合适的避雷针并进行安装。

避雷针的安装位置和数量需要根据设计要求进行安排，确保完整的避雷效果。

2.2 安装接地装置在避雷针的周围，安装接地装置。

接地装置需要与避雷针进行可靠的连接，确保防雷系统的整体可靠性。

2.3 安装防雷设备除了避雷针和接地装置外，还需安装相关的防雷设备，如雷击计数器、避雷带等。

这些设备需要安装在建筑物的关键部位，确保对雷击的及时监测和有效防护。

3. 接地系统的构建3.1 确定接地点根据设计要求，确定建筑物的接地点和数量。

在选择接地点时，要考虑地质条件、土壤电阻率等因素，确保接地系统的良好导电性能。

3.2 掘土铺设导线在确定好接地点后，进行土地的开挖和铺设接地导线。

接地导线需要保持良好的接触性，确保与土壤的良好接地连接。

3.3 地下接地极的安装在完成接地导线的铺设后，进行地下接地极的安装。

地下接地极需要与接地导线进行可靠的连接，并确保良好的接地效果。

4. 系统调试与验收4.1 系统调试在完成防雷装置和接地系统的安装后，需要进行系统的调试和测试。

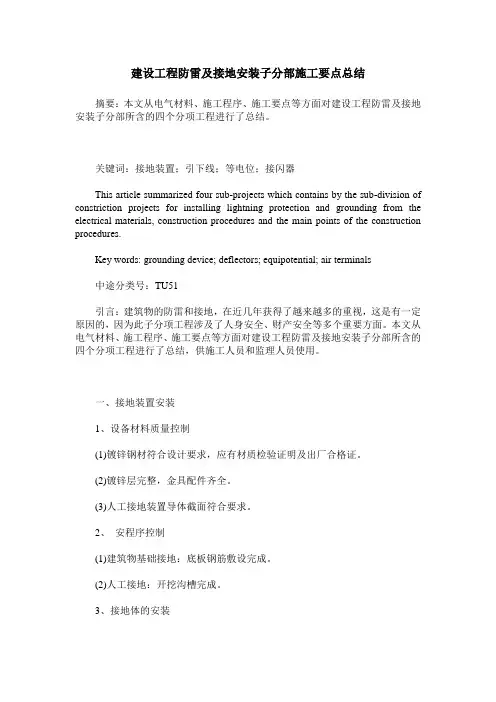

建设工程防雷及接地安装子分部施工要点总结摘要：本文从电气材料、施工程序、施工要点等方面对建设工程防雷及接地安装子分部所含的四个分项工程进行了总结。

关键词：接地装置；引下线；等电位；接闪器This article summarized four sub-projects which contains by the sub-division of constriction projects for installing lightning protection and grounding from the electrical materials, construction procedures and the main points of the construction procedures.Key words: grounding device; deflectors; equipotential; air terminals中途分类号：TU51引言：建筑物的防雷和接地，在近几年获得了越来越多的重视，这是有一定原因的，因为此子分项工程涉及了人身安全、财产安全等多个重要方面。

本文从电气材料、施工程序、施工要点等方面对建设工程防雷及接地安装子分部所含的四个分项工程进行了总结，供施工人员和监理人员使用。

一、接地装置安装1、设备材料质量控制(1)镀锌钢材符合设计要求，应有材质检验证明及出厂合格证。

(2)镀锌层完整，金具配件齐全。

(3)人工接地装置导体截面符合要求。

2、安程序控制(1)建筑物基础接地：底板钢筋敷设完成。

(2)人工接地：开挖沟槽完成。

3、接地体的安装(1)垂直接地一般采用50mm*50mm*5mm的镀锌角钢或直径大于40mm、壁厚大于3.5mm的镀锌钢管，长度一般为2.5mm。

(2)接地体顶面埋设深度不应小于0.6m。

(3)焊接时，扁钢与扁钢应为扁钢宽度的二倍，圆钢与圆钢应为圆钢直径的6倍且双面焊接。

防雷接地装置安装分项工程质量技术交底卡GD2301003附：施工管理的内容主要有：(1)施工的管理者是建筑施工企业。

由业主或监理单位进行的工程项目管理中涉及到的施工阶段管理仍属建设项目管理，不能算作施工项目管理。

(2)施工管理的对象是施工项目。

施工项目管理的周期也就是施工项目的生产周期，包括工程投标、签订工程项目承包合同、施工准备、施工及交工验收等。

(3)施工管理的内容是在一个长时间进行的有序过程之中按阶段变化的。

管理者必须做出设计、提出措施、进行有针对性的动态管理，并使资源优化组合，以提高施工效率和施工效益。

(4)施工管理要求强化组织协调工作。

施工活动中往往涉及到复杂的经济关系、技术关系、法律关系、行政关系和人际关系等关系，因此，必须通过强化组织协调的办法才能保证施工的顺利进行。

施工项目管理的对象，是施工项目寿命周期各阶段的工作。

广义的施工项目是指从投标、签约开始到工程施工完成后的服务为止的整个过程主。

它与狭义的施工项目不同。

狭义的施工项目管理是指从项目签约后开始到验收、结算、交工时为止的一段过程。

我们这时所谈的施工项目是指广义的施工项目管理过程。

施工项目寿命周期可分为五个阶段，构成了施工项目管理有序的全过程。

具体施工管理的流程如下：（一）投标、签约阶段业主单位对建设项目进行设计和建设准备、具备了招标条件以后，便发出广告（或邀请函），施工单位见到招标广告或邀请函后，从作出投标决策至中标签约，实质上便是在进行施工项目的工作。

这是施工项目寿命周期的第一阶段，可称为立项阶段。

本阶段的最终管理目标是签订工程承包合同。

这一阶段主要进行以下工作：建筑施工企业从经营战略的高度作出是否投标争取承包该项止的决策。

决定投标以后，从多方面（企业自身、相关单位、市场、现场等）常握大量信息。

编制既能使企业盈利、又有力可望中标的投标书。

如果中标，则与招标方进行谈判，依法签订工程承包合同，使合同符合国家法律、法规和国家计划，符合平等互利、等价有偿的原则。
