防雷及接地安装--分部(子分部)工程验收记录

表B.0.7 防雷引下线及接闪器安装 报审、报验表

工程名称： 新乡市大数据产业园11#宿舍楼 编号：

致： 河南清鸿建设咨询有限公司 （项目监理机构）

我方已完成 一层墙柱 防雷引下线及接闪器安装 工作,经自检合格，请予以审查或验收。

附件： 隐蔽工程质量检验资料

检验批质量检验资料

分项工程质量检验资料

施工试验室证明资料

其他

施工项目经理部（盖章）

项目经理或项目技术负责人（签字）

年 月 日

审查或验收意见：

项目监理机构（盖章）

专业监理工程师（签字） 年 月 日

注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录

07070201 002

单位（子单位）

工程名称 新乡市大数据产业园11#宿舍楼 分部（子分部）

工程名称 建筑电气/防雷及接地 分项工程名称 防雷引下线及接闪器安装

施工单位 河南省第二建设集团有限公司 项目负责人 徐锡凯 检验批容量 9处

分包单位 \ 分包单位项目

负责人 \ 检验批部位 一层

施工依据 防雷及接地施工方案 验收依据 《建筑电气工程施工质量验收规范》

GB50303-2002

主

控

项

目 验收项目 设计要求及

规范规定 最小/实际

抽样数量 检查记录 检查结果

1 引下线的敷设、明敷引下线焊接处的防腐 第25.1.1条 全 / 3 共3处，全部检查，合格3处 √

2 利用金属构件、金属管道作接地线时与接地干线的连接 第25.1.3条 全 / 3 共3处，全部检查，合格3处 √

3 避雷针、带与顶部外露的其他金属物体的连接 第26.1.1条 全 / 3 共3处，全部检查，合格3处 √

避雷引下线敷设安装 隐 蔽 工 程 验 收 记 录

编号：06-17 □□□

工程名称 分部（子分部）工程名称 建筑电气

（防雷及接地装置安装） 项目经理

施工单位 验 收 部 位 B楼7～10/G～K轴九层避雷引下线 施工图号 电施-63、80X1

施工执行标准名

称及编号 《建筑电气工程施工质量验收规范》GB50303-2002 分项工程名称/

检验批编号 避雷引下线和变配电室接地干线敷设安装 联系单号或日期

检查项目 检查情况 说明或简图：

利用建筑物钢筋混凝土柱子的2根不小于Φ16（或4根≥Φ10主筋）通长焊接作为防雷引下线，并沿建筑物四周均匀布置，其间距沿周长计算不大于18米，引下线与建筑物梁、柱、现浇板内钢筋可靠联通，构件内箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋采用土建施工的绑扎法、螺丝、对焊连接，单根钢筋、外引预埋连接板与构件连接采用焊接，对主筋骨电渣压力焊或套筒连接处用Φ12圆钢跨接电焊，每边电焊搭接为12d,焊接质量可靠，防雷引下线设置位置、数量、线连接方法均符合图纸设计要求

简图如下：

引下线材料型号及规格 符合要求

引下线敷设方法、位置、数量 符合要求

检查验收意见

施工单位

项目专业质量检查员（签名）：

项目专业技术负责人（签名）：

年 月 日

专业监理工程师（签名）：

（建设单位项目技术负责人）

年 月 日

避雷引下线敷设安装 隐 蔽 工 程 验 收 记 录

编号：06-17 □□□

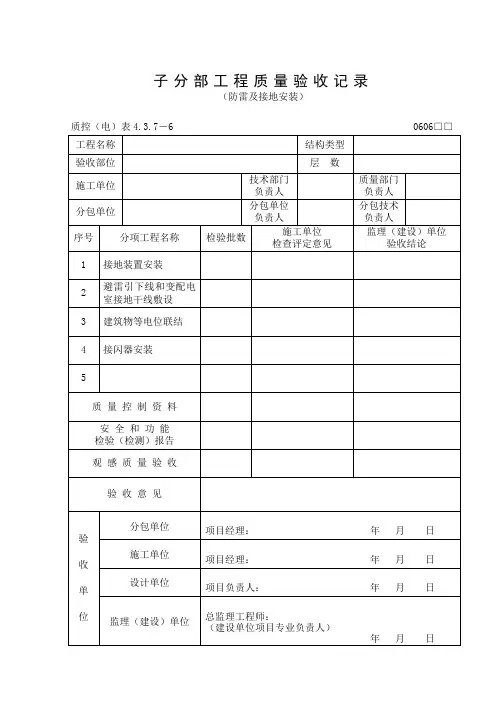

子分部工程质量验收记录

（防雷及接地安装）

质控（电）表4.3.7－6 0606□□

工程名称 结构类型

验收部位 层 数

施工单位 技术部门

负责人 质量部门

负责人

分包单位 分包单位

负责人 分包技术

负责人

序号 分项工程名称 检验批数 施工单位

检查评定意见 监理（建设）单位

验收结论

1 接地装置安装

2 避雷引下线和变配电室接地干线敷设

3 建筑物等电位联结

4 接闪器安装

5

质 量 控 制 资 料

安 全 和 功 能

检验（检测）报告

观 感 质 量 验 收

验 收 意 见

验

收

单

位 分包单位

项目经理： 年 月 日

施工单位

项目经理： 年 月 日

设计单位

项目负责人： 年 月 日

监理（建设）单位

总监理工程师：

（建设单位项目专业负责人）

年 月 日

子分部工程质量验收记录

（防雷及接地安装）

质控（电）表4.3.7－6 0606□□

工程名称 结构类型

验收部位 层 数

施工单位 技术部门

负责人 质量部门

负责人

分包单位 分包单位

负责人 分包技术

负责人

序号 分项工程名称 检验批数 施工单位

检查评定意见 监理（建设）单位

验收结论

1 接地装置安装

2 避雷引下线和变配电室接地干线敷设

接地装置检验批质量验收记录(总2页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 接地装置检验批质量验收记录

08190101

单位（子单位）工程名称 分部（子分部）工程名称 分项工程名称

施工单位 项目负责人 检验批容量

分包单位 分包单位项目负责人 检验批部位

施工依据 验收依据 GB50606-2010

验收项目 设计要求及规范规定 最小\实际抽样数量 检查记录 检查结果

主控

项目 1 材料、器具、设备进场质量检测 第3.5.1条

2 采用建筑物共用接地装置时，接地电阻不应大于1Ω 第16.2.1条

3 采用单独接地装置时，接地电阻不应大于4Ω 第16.2.1条

4 接地装置的焊接应符合规定 第16.2.1条

5 接地装置测试点的设置 第16.2.1条

6 防雷接地的人工接地装置的接地干线埋设 第16.1.1条

7 接地模块的埋设深度、间距和基坑尺寸 第16.1.1条

8 接地模块设置应垂直或水平就位 第16.1.1条

一般

项目 1 接地装置埋设深度、间距和搭接长度和防腐措施 第16.1.1条

2 接地体垂直长度不应小于2.5m，间距不宜小于5m 第16.1.1条

3 接地体埋深不宜小于0.6m 第16.1.1条

4 接地体距建筑物距离不应小于1.5m 第16.1.1条

施工单位检查结果 主控项目全部合格，一般项目满足施工规范规定要求。

专业工长:

项目专业质量检查员:

年 月 日

监理单位验收结论 专业监理工程师：

年 月 日

2、验收依据说明

【规范名称及编号】《智能建筑工程施工规范》GB50606-2010

【条文摘录】

摘录一：

3.5.1 材料、器具、设备进场质量检测应符合下列规定：
